発明の名称電力供給システム及び移動体
出願人本田技研工業株式会社
代理人弁理士法人桐朋
主分類H02J 1/00 20060101AFI20250902BHJP(電力の発電,変換,配電)
要約【課題】冗長性がある電力供給システム及びそのような電力供給システムを備える移動体を提供する。
【解決手段】電力供給システム10は、第1発電装置14aから出力される直流電力を第1負荷装置16aに供給する第1電力供給回路12aと、第2発電装置14bから出力される直流電力を第2負荷装置16bに供給する第2電力供給回路12bと、第1電力供給回路12aの正極と第2電力供給回路12bの正極とを接続する第1接続装置20a1及び第1電力供給回路12aの負極と第2電力供給回路12bの負極とを接続する第2接続装置20a2が備えられた第1接続回路18aと、を備える。第1接続装置20a1は、第1接続回路18aの一端側に配され、第2接続装置20a2は、第1接続回路18aの他端側に配される。
【選択図】図1
特許請求の範囲【請求項１】
第１発電装置から出力される直流電力を第１負荷装置に供給する第１電力供給回路と、
第２発電装置から出力される直流電力を第２負荷装置に供給する第２電力供給回路と、
前記第１電力供給回路の正極と前記第２電力供給回路の正極とを接続し得る第１接続装置と、前記第１電力供給回路の負極と前記第２電力供給回路の負極とを接続し得る第２接続装置とが備えられた第１接続回路と、
を備え、
前記第１接続装置は、前記第１接続回路の一端側に配され、
前記第２接続装置は、前記第１接続回路の他端側に配される、電力供給システム。
続きを表示（約 1,500 文字）【請求項２】
請求項１に記載の電力供給システムにおいて、
前記第１発電装置から出力される直流電力を第３負荷装置に供給する第３電力供給回路を更に備え、
前記第３電力供給回路が配されるエリアは、前記第１電力供給回路が配されるエリアと、前記第２電力供給回路が配されるエリアとの間に位置し、
前記第１接続装置は、前記第１電力供給回路が配される前記エリアと前記第３電力供給回路が配される前記エリアとの間に配され、前記第２接続装置は、前記第２電力供給回路が配される前記エリアと前記第３電力供給回路が配される前記エリアとの間に配される、電力供給システム。
【請求項３】
請求項１に記載の電力供給システムにおいて、
前記第１電力供給回路及び前記第１接続装置は、第１エリアに配され、
前記第２電力供給回路及び前記第２接続装置は、前記第１エリアから離れた第２エリアに配される、電力供給システム。
【請求項４】
請求項１に記載の電力供給システムにおいて、
前記第１電力供給回路及び前記第１接続装置は、第１エリア内に配され、
前記第２電力供給回路及び前記第２接続装置は、第２エリア内に配され、
前記第１エリアと前記第２エリアとは、隔壁によって仕切られる、電力供給システム。
【請求項５】
請求項１に記載の電力供給システムにおいて、
前記第１発電装置から出力される直流電力を第３負荷装置に供給する第３電力供給回路と、
前記第２発電装置から出力される直流電力を第４負荷装置に供給する第４電力供給回路と、
前記第３電力供給回路の正極と前記第４電力供給回路の正極とを接続し得る第３接続装置と、前記第３電力供給回路の負極と前記第４電力供給回路の負極とを接続し得る第４接続装置とが備えられた第２接続回路と、
を備え、
前記第３接続装置は、前記第２接続回路の一端側に配され、
前記第４接続装置は、前記第２接続回路の他端側に配され、
前記第３電力供給回路は、前記第１電力供給回路と前記第２電力供給回路との間に配され、
前記第２電力供給回路は、前記第３電力供給回路と前記第４電力供給回路との間に配される、電力供給システム。
【請求項６】
請求項１に記載の電力供給システムにおいて、
前記第１電力供給回路に前記第１発電装置と並列に接続された第１蓄電装置と、
前記第２電力供給回路に前記第２発電装置と並列に接続された第２蓄電装置と、
前記第１電力供給回路の一部である第１部分回路を含むと共に、前記第１部分回路から前記第１蓄電装置を遮断し得る第１遮断装置を備える第１中継装置と、
前記第１電力供給回路の他の一部である第２部分回路を含むと共に、前記第１部分回路から前記第１発電装置を遮断し得る第２遮断装置を備える第２中継装置と、
前記第２電力供給回路の一部である第３部分回路を含むと共に、前記第３部分回路から前記第２蓄電装置を遮断し得る第３遮断装置を備える第３中継装置と、
前記第２電力供給回路の他の一部である第４部分回路を含むと共に、前記第３部分回路から前記第２発電装置を遮断し得る第４遮断装置を備える第４中継装置と、
を備え、
前記第１接続装置は、前記第１部分回路の正極の配線と前記第３部分回路の正極の配線とを接続可能であり、
前記第２接続装置は、前記第１部分回路の負極の配線と前記第３部分回路の負極の配線とを接続可能である、電力供給システム。
【請求項７】
請求項１～６のいずれか１項に記載の電力供給システムを備える移動体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電力供給システム及び電力供給システムを備える移動体に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
近年、より多くの人々が手ごろで信頼でき、持続可能かつ先進的なエネルギーへのアクセスを確保するため、エネルギーの効率化に貢献する電動化技術に関する研究開発が行われている。
【０００３】
特許文献１には、複数の発電機と蓄電池とを組み合わせることによって、緊急時でも負荷に電力を供給することができる航空機用の電力供給システムが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特公平６－３９７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
より冗長性がある電力供給システム、及びそのような電力供給システムを備える移動体が待望されている。
【０００６】
本発明は上述した課題を解決することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の第１の態様は、第１発電装置から出力される直流電力を第１負荷装置に供給する第１電力供給回路と、第２発電装置から出力される直流電力を第２負荷装置に供給する第２電力供給回路と、前記第１電力供給回路の正極と前記第２電力供給回路の正極とを接続し得る第１接続装置と、前記第１電力供給回路の負極と前記第２電力供給回路の負極とを接続し得る第２接続装置とが備えられた第１接続回路と、を備え、前記第１接続装置は、前記第１接続回路の一端側に配され、前記第２接続装置は、前記第１接続回路の他端側に配される、電力供給システムである。
【０００８】
本開示の第２の態様は、第１の態様の電力供給システムを備える移動体である。
【発明の効果】
【０００９】
本発明によれば、より冗長性がある電力供給システム及び移動体を提供することができる。
【図面の簡単な説明】
【００１０】

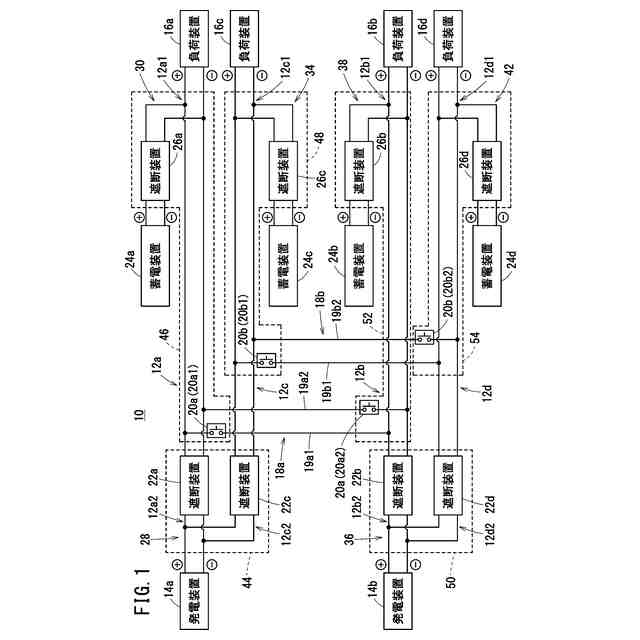

図１は、電力供給システムの第１の模式図である。

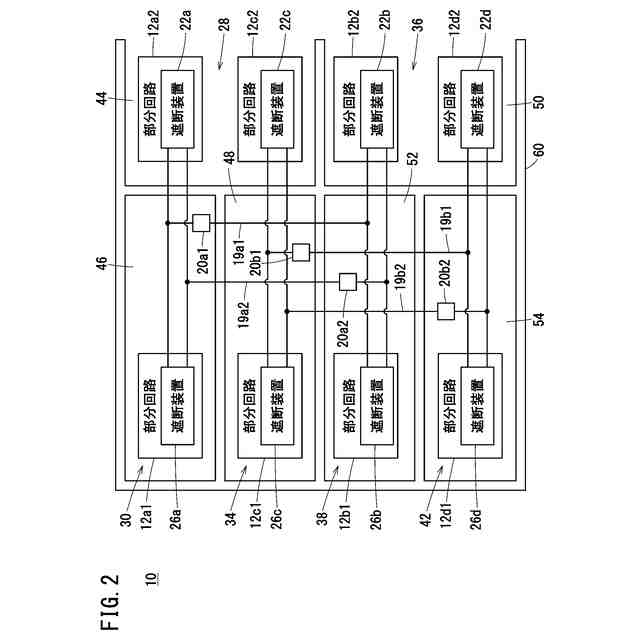

図２は、電力供給システムの第２の模式図である。

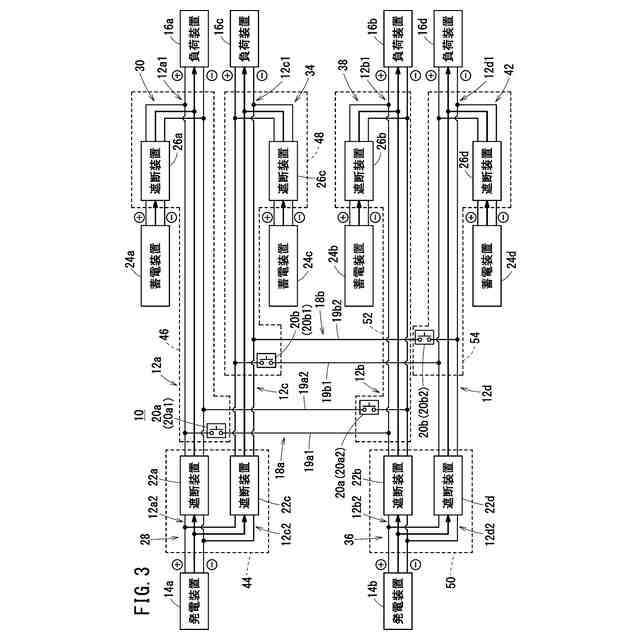

図３は、正常時の電力供給システムの動作を示す図である。

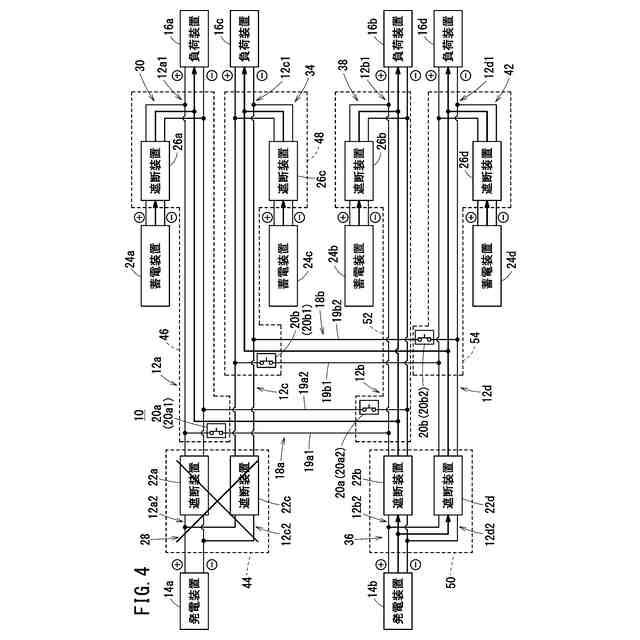

図４は、第１の異常が生じた時の電力供給システムの動作を示す図である。

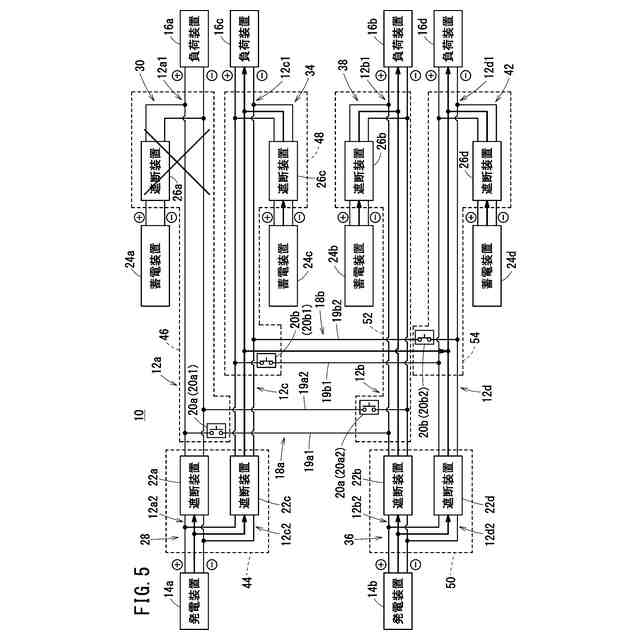

図５は、第２の異常が生じた時の電力供給システムの動作を示す図である。

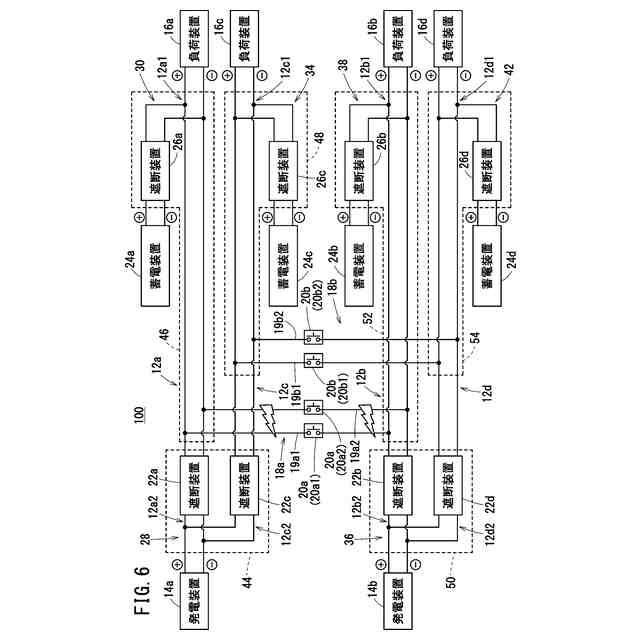

図６は、比較例の電力供給システムの模式図である。

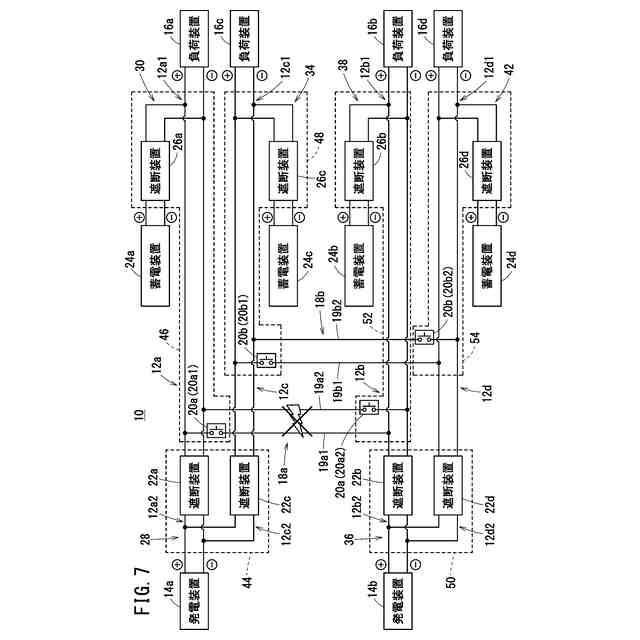

図７は、本実施形態の接続装置の配置による効果を説明するための図である。

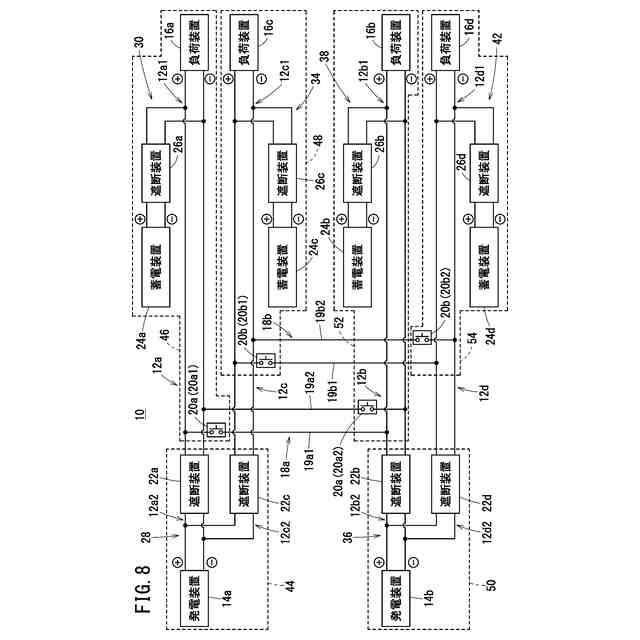

図８は、電力供給システムの第１変形例の模式図である。

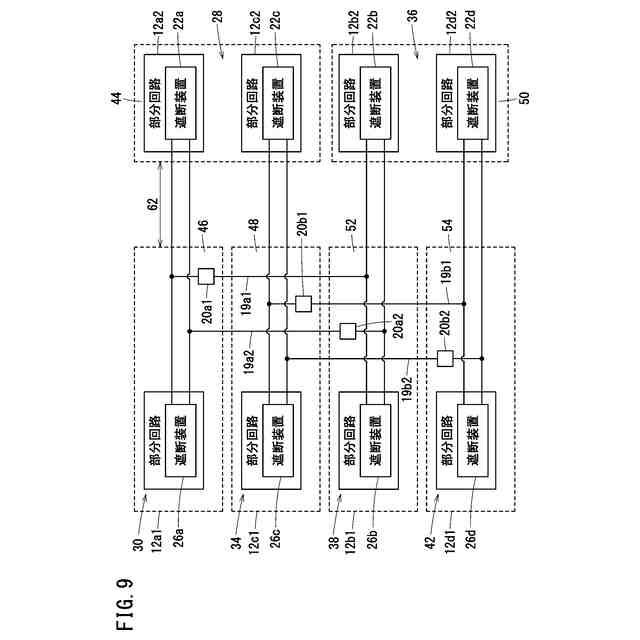

図９は、電力供給システムの第２変形例の模式図である。
図１０は、移動体の模式図である。
【発明を実施するための形態】
