公開番号2025117289
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024012046
出願日2024-01-30
発明の名称バスバ
出願人矢崎総業株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類H01M 50/503 20210101AFI20250804BHJP(基本的電気素子)
要約【課題】公差吸収構造を好適な場所に配置すること。
【解決手段】平板状に成形され、かつ、複数の電池セルBCが配列された電池モジュールBMにおける隣り合う一方の電池セルと他方の電池セルとの間に亘って配置されるバスバ本体10を備え、バスバ本体は、一方の電池セルの第1電極端子BCaを溶接対象とする第1端子接続体11と、他方の電池セルの第2電極端子BCaを溶接対象とする第2端子接続体12と、に二分され、第1端子接続体と第2端子接続体の内の少なくとも一方は、溶接対象の電極端子を露出させる貫通孔13と、貫通孔の外周縁部から孔中央に向けて突出させ、かつ、可撓性を持たせた可撓部14と、を有し、可撓部は、溶接対象の電極端子に溶接する端子溶接部14aと、端子溶接部と貫通孔の外周縁部側の固定端との間に設け、自身の突出方向及びその逆方向に弾性変形可能なバネ部14bと、を有すること。
【選択図】図1

特許請求の範囲【請求項１】
平板状に成形され、かつ、複数の電池セルが配列された電池モジュールにおける隣り合う一方の前記電池セルと他方の前記電池セルとの間に亘って配置されるバスバ本体を備え、
前記バスバ本体は、一方の前記電池セルの第１電極端子を溶接対象とする第１端子接続体と、他方の前記電池セルの第２電極端子を溶接対象とする第２端子接続体と、に二分され、
前記第１端子接続体と前記第２端子接続体の内の少なくとも一方は、溶接対象の電極端子を露出させる貫通孔と、前記貫通孔の外周縁部から孔中央に向けて突出させ、かつ、可撓性を持たせた可撓部と、を有し、
前記可撓部は、溶接対象の電極端子に溶接する端子溶接部と、前記端子溶接部と前記貫通孔の外周縁部側の固定端との間に設け、自身の突出方向及びその逆方向に弾性変形可能なバネ部と、を有することを特徴としたバスバ。
続きを表示（約 2,400 文字）【請求項２】
前記可撓部は、複数の前記電池セルの配列方向に対する直交方向で前記貫通孔の外周縁部から孔中央に向けて突出させた片持ち梁形状に形成され、
前記端子溶接部は、前記可撓部の自由端に設けることを特徴とした請求項１に記載のバスバ。
【請求項３】
前記可撓部は、複数の前記電池セルの配列方向で前記貫通孔の外周縁部から孔中央に向けて突出させた片持ち梁形状に形成され、
前記端子溶接部は、前記可撓部の自由端に設けることを特徴とした請求項１に記載のバスバ。
【請求項４】
前記第１端子接続体は、前記貫通孔としての第１貫通孔と、前記可撓部としての第１可撓部と、を有し、
前記第２端子接続体は、前記貫通孔としての第２貫通孔と、前記可撓部としての第２可撓部と、を有し、
前記第１可撓部は、複数の前記電池セルの配列方向に対する直交方向で前記第１貫通孔の外周縁部から孔中央に向けて突出させた片持ち梁形状に形成され、
前記第１可撓部の前記端子溶接部は、前記第１可撓部の自由端に設けて、前記第１電極端子に溶接され、
前記第２可撓部は、前記配列方向で前記第２貫通孔の外周縁部から孔中央に向けて突出させた片持ち梁形状に形成され、
前記第２可撓部の前記端子溶接部は、前記第２可撓部の自由端に設けて、前記第２電極端子に溶接されることを特徴とした請求項１に記載のバスバ。
【請求項５】
前記可撓部は、互いの突出方向を逆向きにして一対設けることを特徴とした請求項２，３又は４に記載のバスバ。
【請求項６】
前記貫通孔は、円形に形成され、
前記可撓部は、前記貫通孔の外周縁部から孔中央に向けて突出させた片持ち梁形状に形成され、かつ、前記貫通孔の周方向に一周に亘って等間隔で複数設け、

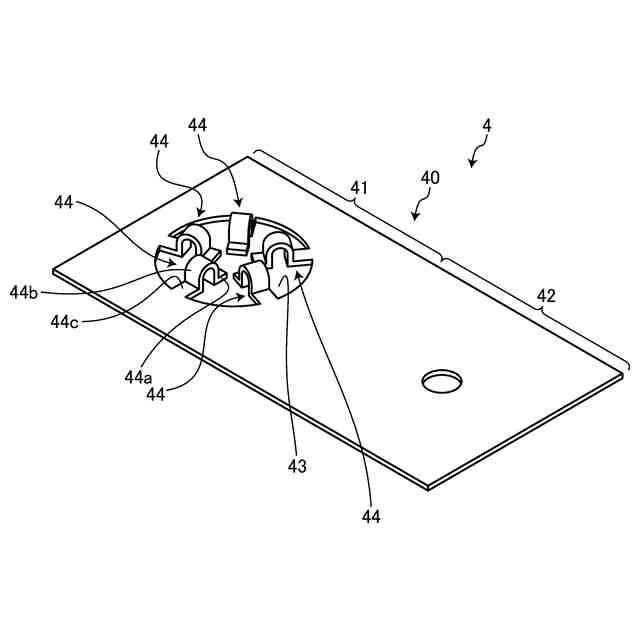

前記端子溶接部は、前記可撓部の自由端に設けることを特徴とした請求項１に記載のバスバ。
【請求項７】
前記可撓部は、複数の前記電池セルの配列方向に対する直交方向で前記貫通孔の外周縁部における互いに向かい合う２箇所から孔中央に向けて各々突出させた両持ち梁形状に形成され、
前記端子溶接部は、前記可撓部の中央で且つ前記貫通孔の孔中央に配置され、
前記バネ部は、前記端子溶接部と一方の固定端との間及び前記端子溶接部と他方の固定端との間に各々設けることを特徴とした請求項１に記載のバスバ。
【請求項８】
前記可撓部は、複数の前記電池セルの配列方向で前記貫通孔の外周縁部における互いに向かい合う２箇所から孔中央に向けて各々突出させた両持ち梁形状に形成され、
前記端子溶接部は、前記可撓部の中央で且つ前記貫通孔の孔中央に配置され、
前記バネ部は、前記端子溶接部と一方の固定端との間及び前記端子溶接部と他方の固定端との間に各々設けることを特徴とした請求項１に記載のバスバ。
【請求項９】
前記第１端子接続体は、前記貫通孔としての第１貫通孔と、前記可撓部としての第１可撓部と、を有し、
前記第２端子接続体は、前記貫通孔としての第２貫通孔と、前記可撓部としての第２可撓部と、を有し、
前記第１可撓部は、複数の前記電池セルの配列方向に対する直交方向で前記第１貫通孔の外周縁部における互いに向かい合う２箇所から孔中央に向けて各々突出させた両持ち梁形状に形成され、
前記第１可撓部の前記端子溶接部は、前記第１可撓部の中央で且つ前記第１貫通孔の孔中央に配置されて、前記第１電極端子に溶接され、
前記第１可撓部の前記バネ部は、前記第１可撓部における前記端子溶接部と一方の固定端との間及び前記端子溶接部と他方の固定端との間に各々設け、
前記第２可撓部は、前記配列方向で前記第２貫通孔の外周縁部における互いに向かい合う２箇所から孔中央に向けて各々突出させた両持ち梁形状に形成され、
前記第２可撓部の前記端子溶接部は、前記第２可撓部の中央で且つ前記第２貫通孔の孔中央に配置されて、前記第２電極端子に溶接され、
前記第２可撓部の前記バネ部は、前記第２可撓部における前記端子溶接部と一方の固定端との間及び前記端子溶接部と他方の固定端との間に各々設けることを特徴とした請求項１に記載のバスバ。
【請求項１０】
平板状に成形され、かつ、複数の電池セルが配列された電池モジュールにおける隣り合う一方の前記電池セルと他方の前記電池セルとの間に亘って配置される第１バスバ本体と、
前記第１バスバ本体に対して物理的且つ電気的に接続される第２バスバ本体と、
を備え、
前記第１バスバ本体は、一方の前記電池セルの第１電極端子を露出させる切欠き部又は貫通孔部を有し、前記第１電極端子が前記第２バスバ本体を介して電気接続される第１端子接続体と、他方の前記電池セルの第２電極端子を溶接対象とする第２端子接続体と、に二分され、
前記第２バスバ本体は、前記第１端子接続体の前記切欠き部又は前記貫通孔部に配置され、かつ、前記第１電極端子に溶接する端子溶接部と、前記第１端子接続体に溶接する第１バスバ溶接部と、前記第１端子接続体に溶接する第２バスバ溶接部と、前記端子溶接部と前記第１バスバ溶接部との間に設け、前記端子溶接部と前記第１バスバ溶接部の配列方向及びその逆方向に弾性変形可能な第１バネ部と、前記端子溶接部と前記第２バスバ溶接部との間に設け、前記端子溶接部と前記第２バスバ溶接部の配列方向及びその逆方向に弾性変形可能な第２バネ部と、電池監視ユニットに電気接続させる回路導体に対して物理的且つ電気的に接続させる回路導体接続部と、を有することを特徴としたバスバ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、バスバに関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
従来、複数の電池セルが配列された電池モジュールにおいては、その配列方向で隣り合う電池セルのそれぞれの電極端子を１枚のバスバで物理的且つ電気的に接続させる。そのバスバは、一方の電極端子に対して物理的且つ電気的に接続させる第１端子接続体と、他方の電極端子に対して物理的且つ電気的に接続させる第２端子接続体と、を備える。一方、電池モジュールにおいては、電池セルの熱膨張や熱収縮に伴う端子間ピッチの設計公差の範囲内でのずれ、複数の電池セルの組付け公差ばらつきに伴う端子間ピッチの設計公差の範囲内でのずれを吸収するべく、その公差吸収構造をバスバに設けている。バスバには、第１端子接続体と第２端子接続体との間（言うなれば、複数の電池セルの配列方向における中央部分）に切り欠き等の肉抜き部による公差吸収構造を設けるなどして、端子間ピッチのずれを吸収させる。例えば、この種のバスバについては、下記の特許文献１に開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－２４３６８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、バスバにおいては、その公差吸収構造を設ける第１端子接続体と第２端子接続体との間の中央部分が最も発熱し易いので、その中央部分の断面積を大きくするなどして耐熱性を高める必要がある。しかしながら、従来のバスバは、公差吸収構造と耐熱構造を同じ場所（中央部分）に設けることになり、その公差吸収構造の配置に関して改善の余地がある。
【０００５】
そこで、本発明は、公差吸収構造を好適な場所に配置したバスバを提供することを、その目的とする。
【課題を解決するための手段】
【０００６】
本発明は、平板状に成形され、かつ、複数の電池セルが配列された電池モジュールにおける隣り合う一方の前記電池セルと他方の前記電池セルとの間に亘って配置されるバスバ本体を備え、前記バスバ本体は、一方の前記電池セルの第１電極端子を溶接対象とする第１端子接続体と、他方の前記電池セルの第２電極端子を溶接対象とする第２端子接続体と、に二分され、前記第１端子接続体と前記第２端子接続体の内の少なくとも一方は、溶接対象の電極端子を露出させる貫通孔と、前記貫通孔の外周縁部から孔中央に向けて突出させ、かつ、可撓性を持たせた可撓部と、を有し、前記可撓部は、溶接対象の電極端子に溶接する端子溶接部と、前記端子溶接部と前記貫通孔の外周縁部側の固定端との間に設け、自身の突出方向及びその逆方向に弾性変形可能なバネ部と、を有することを特徴とする。
【０００７】
また、本発明は、平板状に成形され、かつ、複数の電池セルが配列された電池モジュールにおける隣り合う一方の前記電池セルと他方の前記電池セルとの間に亘って配置される第１バスバ本体と、前記第１バスバ本体に対して物理的且つ電気的に接続される第２バスバ本体と、を備え、前記第１バスバ本体は、一方の前記電池セルの第１電極端子を露出させる切欠き部又は貫通孔部を有し、前記第１電極端子が前記第２バスバ本体を介して電気接続される第１端子接続体と、他方の前記電池セルの第２電極端子を溶接対象とする第２端子接続体と、に二分され、前記第２バスバ本体は、前記第１端子接続体の前記切欠き部又は前記貫通孔部に配置され、かつ、前記第１電極端子に溶接する端子溶接部と、前記第１端子接続体に溶接する第１バスバ溶接部と、前記第１端子接続体に溶接する第２バスバ溶接部と、前記端子溶接部と前記第１バスバ溶接部との間に設け、前記端子溶接部と前記第１バスバ溶接部の配列方向及びその逆方向に弾性変形可能な第１バネ部と、前記端子溶接部と前記第２バスバ溶接部との間に設け、前記端子溶接部と前記第２バスバ溶接部の配列方向及びその逆方向に弾性変形可能な第２バネ部と、電池監視ユニットに電気接続させる回路導体に対して物理的且つ電気的に接続させる回路導体接続部と、を有することを特徴とする。
【発明の効果】
【０００８】
本発明に係るバスバは、斯様な構造のバスバ本体を備えることによって又は斯様な構造の第１バスバ本体と第２バスバ本体を備えることによって、バネ部を公差吸収構造として機能させる。例えば、このバスバは、隣り合う２つの電池セルのそれぞれの電極端子における配列方向での間隔（所謂端子間ピッチ）が設計公差の範囲内でずれていたとしても、その端子間ピッチのずれをバネ部で吸収することによって、それぞれの電極端子に対して溶接することができる。また、このバスバは、電池モジュールの使用中に電池セルの熱膨張や熱収縮で端子間ピッチが設計公差の範囲内でずれたり電極端子の位置が設計公差の範囲内でずれたりしたとしても、その端子間ピッチのずれや電極端子の位置ずれをバネ部で吸収することによって、電池セルの熱膨張や熱収縮に伴う設計公差の範囲内でのセル間ピッチのずれに追従させたり、電池セルの熱膨張や熱収縮に伴う設計公差の範囲内での電極端子の位置ずれに追従させたりすることができる。そして、本発明に係るバスバは、第１端子接続体と第２端子接続体との間の中央部分を避けた場所にバネ部（公差吸収構造）を設けるので、公差吸収構造に拘泥されることなく、その中央部分に耐熱構造を持たせることができる。更に、本発明に係るバスバは、電池セルの熱引きによる温度低減効果が最も高い電極端子との溶接箇所にバネ部（公差吸収構造）を設けるので、自身の発熱を抑えることができ、耐熱構造（つまり、中央部分の断面積）の小型化を図ることができる。
【図面の簡単な説明】
【０００９】

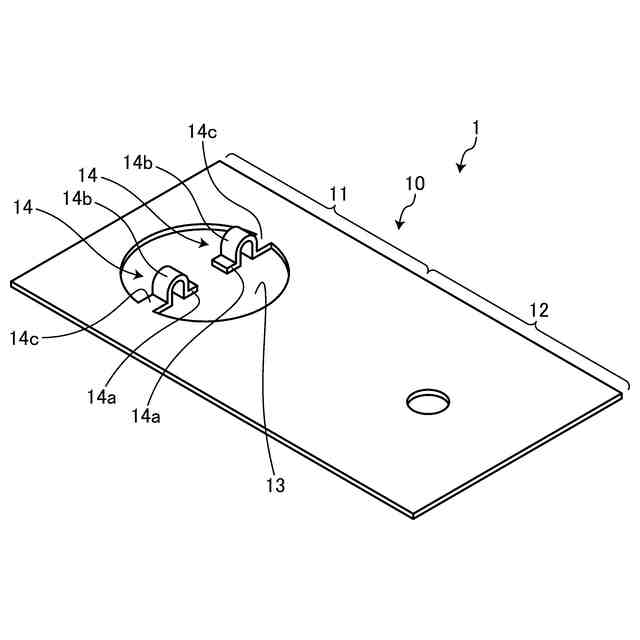

図１は、実施形態における具体例１のバスバを示す斜視図である。

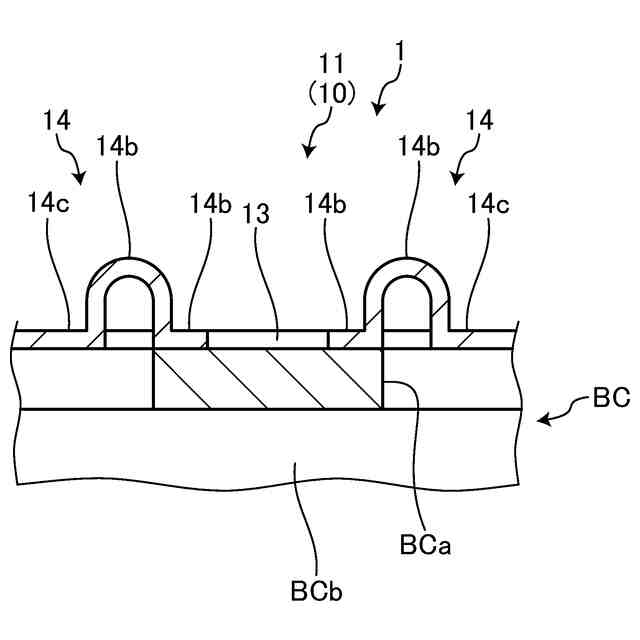

図２は、実施形態における具体例１のバスバの説明図である。

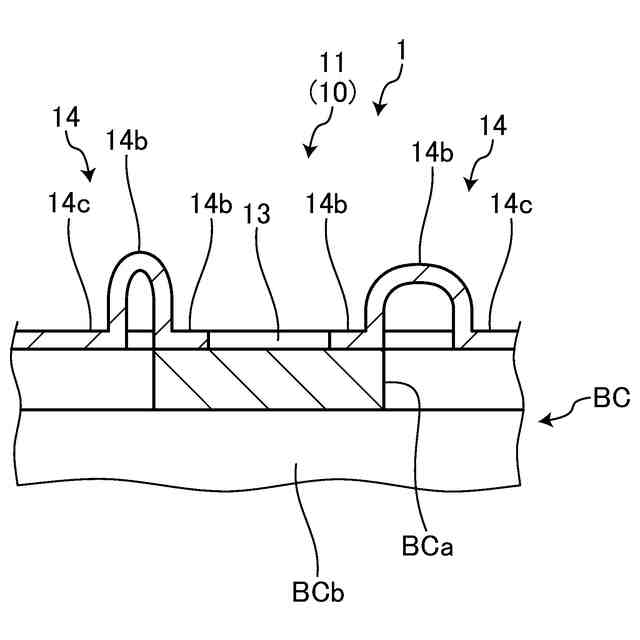

図３は、複数の電池セルの配列方向に対する直交方向に電極端子が位置ずれした際の可撓部の追従性の一例を示す説明図である。

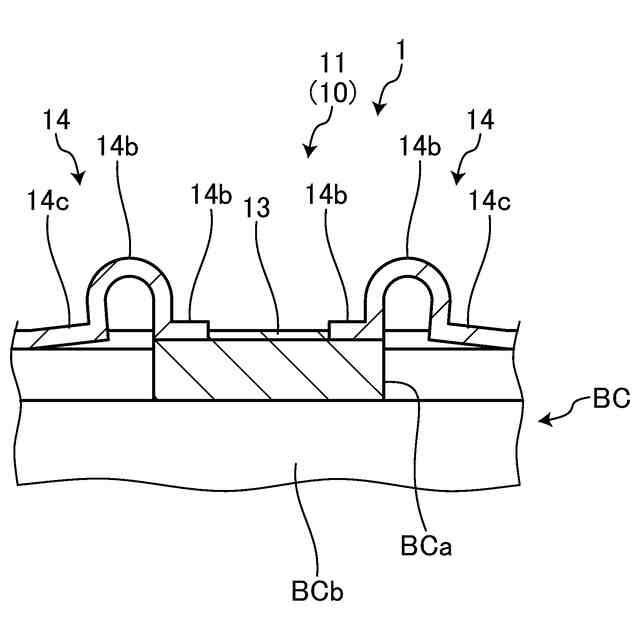

図４は、第１端子接続体の平面（第１電極端子の平面）に対する直交方向に電極端子が位置ずれした際の可撓部の追従性の一例を示す説明図である。

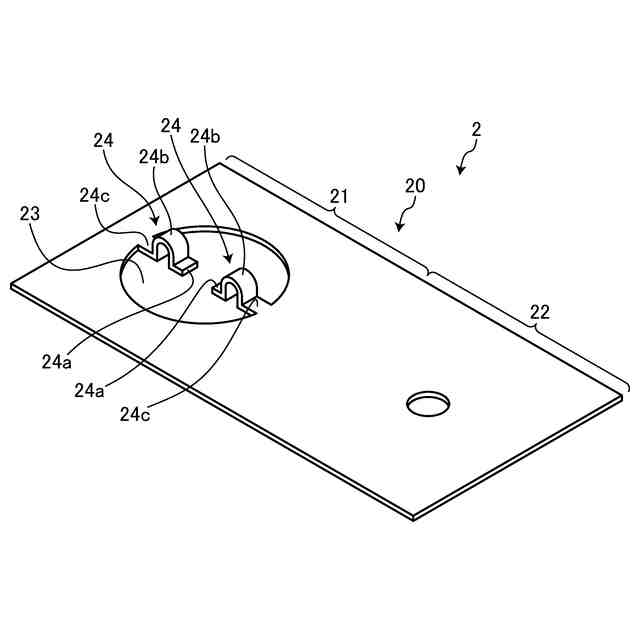

図５は、実施形態における具体例２のバスバを示す斜視図である。

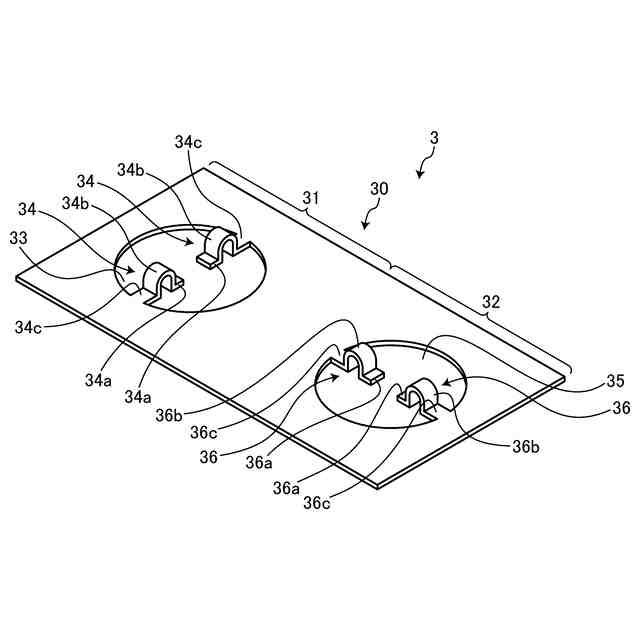

図６は、実施形態における具体例３のバスバを示す斜視図である。
図７は、実施形態における具体例４のバスバを示す斜視図である。

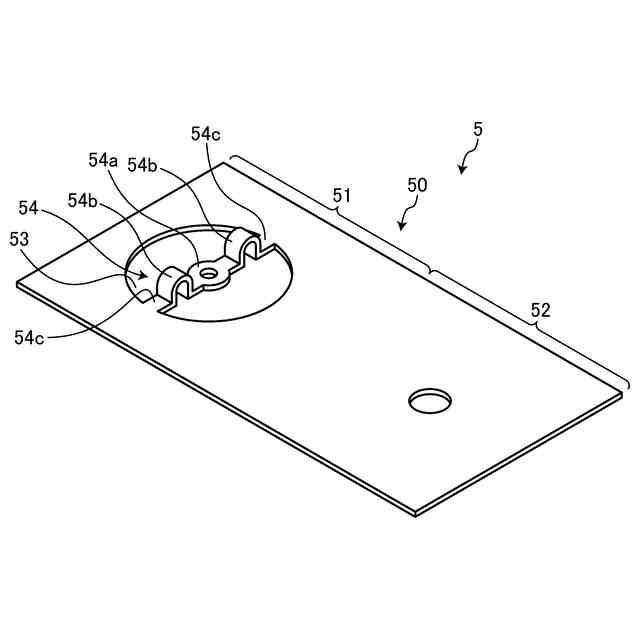

図８は、実施形態における具体例５のバスバを示す斜視図である。

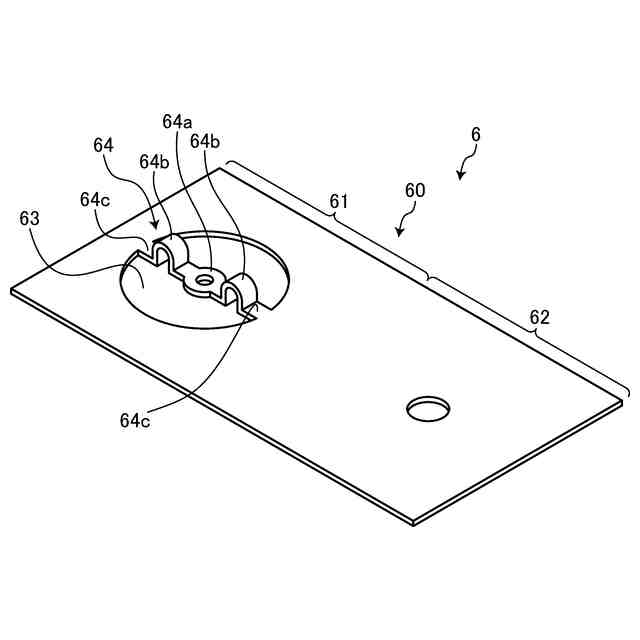

図９は、実施形態における具体例６のバスバを示す斜視図である。
図１０は、実施形態における具体例７のバスバを示す斜視図である。
図１１は、電池モジュールの仕様の１つを示す斜視図である。
図１２は、変形形態における具体例１のバスバを示す斜視図である。
図１３は、変形形態における具体例１の第１バスバ本体の挟持部について説明する説明図である。
図１４は、変形形態における具体例２のバスバを示す斜視図である。
【発明を実施するための形態】
【００１０】
以下に、本発明に係るバスバの実施形態を図面に基づいて詳細に説明する。尚、この実施形態によりこの発明が限定されるものではない。
（【００１１】以降は省略されています）
