公開番号2025113520
公報種別公開特許公報(A)
公開日2025-08-04
出願番号2024007718
出願日2024-01-23
発明の名称コネクタ
出願人矢崎総業株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類H01R 13/44 20060101AFI20250728BHJP(基本的電気素子)
要約【課題】端子構造の複雑化を抑制しつつ、端子に対する手指の接触を適切に抑制することができるコネクタを提供する。
【解決手段】コネクタ100は、電線10の末端部10aと電気的に接続された端子20と、電線の末端部を収容し、一端に形成された開口から端子を突出させたハウジング30と、ハウジング内に設けられた弾性部材40と、ハウジングの一端側に弾性部材に支持された状態で配置され、端子を収容し、ハウジング側とは反対側の端部50aに開口部50bを有するカバーハウジング50と、を備え、カバーハウジングは、カバーハウジングにハウジング側に向かう外力が作用することで、弾性部材を弾性変形させながらハウジングの開口からハウジング内に収容され、端子を開口部からカバーハウジングの外方に突出させる。
【選択図】図1

特許請求の範囲【請求項１】
電線の末端部と電気的に接続された端子と、
前記電線の末端部を収容し、一端に形成された開口から前記端子を突出させたハウジングと、
前記ハウジング内に設けられた弾性部材と、
前記ハウジングの前記一端側に前記弾性部材に支持された状態で配置され、前記端子を収容し、前記ハウジング側とは反対側の端部に開口部を有するカバーハウジングと、
を備え、
前記カバーハウジングは、前記カバーハウジングに前記ハウジング側に向かう外力が作用することで、前記弾性部材を弾性変形させながら前記ハウジングの前記開口から前記ハウジング内に収容され、前記端子を前記開口部から前記カバーハウジングの外方に突出させる、
ことを特徴とするコネクタ。
続きを表示（約 630 文字）【請求項２】
前記カバーハウジングは、前記カバーハウジングに作用する前記ハウジング側に向かう外力が解除されると、前記弾性部材の復元力によって、前記ハウジング内から前記端子を収容する位置まで移動する、
請求項１に記載のコネクタ。
【請求項３】
前記カバーハウジングは、前記ハウジングが相手方機器ユニットの端子挿入口の縁部に前記カバーハウジングを押し付けるように移動されることで前記ハウジング側に向かう外力が作用すると、端子突出位置まで移動して前記端子を前記開口部から前記端子挿入口内に突出させ、
前記カバーハウジングは、前記ハウジングが前記端子挿入口の前記縁部から離間する方向に移動されることで前記ハウジング側に向かう外力が解除されると、前記弾性部材の復元力によって端子収容位置まで移動して前記端子挿入口から抜去された前記端子を収容する、
請求項１に記載のコネクタ。
【請求項４】
前記端子を被覆し、前記端子と共に前記カバーハウジングに収容され、前記カバーハウジングに対して前記ハウジング側に向かう外力が作用することで、前記開口部から前記端子と共に前記カバーハウジングの外方に突出する端子カバーを更に備え、
前記端子は、一対の主面を有する平板形状に形成され、前記一対の主面のうちの一方である相手方端子接続面が前記端子カバーから露出している、
請求項１から３の何れか１項に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コネクタに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
例えば、特許文献１には、可動端子と、当該可動端子を常時上方に付勢するばね部材とを備えたスプリングコネクタに関する技術が開示されている。特許文献１のスプリングコネクタにおいては、可動端子が２つ設けられており、これらの可動端子は、独立して上下方向に摺動可能で、摺動方向に平行な平面内で独立して揺動可能に構成されている。そして、これらの可動端子の上端には、ハウジングの上端から突出して、可動端子と電気的に接続する端子と接触可能な線接触部を有する円弧状凸部が各々形成されており、これらの可動端子の下端には、ばね部材の押圧面に対して傾斜した傾斜面が各々形成されている。特許文献１においては、上記の構成により、接触抵抗が安定し、安定した導通性能を得ることが可能となるとされている。
【先行技術文献】
【特許文献】
【０００３】
実用新案登録第３２０８１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、電気自動車等に用いられる高圧コネクタには、作業者の手指が端子（導通部）に接触することを防止する接触防止構造が採用されることがある。接触防止構造が採用されるコネクタにおいては、端子構造が複雑化することで、コネクタの製造コストが増加してしまう場合があった。コネクタにおいて、端子構造の複雑化を抑制しつつ、端子に対する手指の接触を適切に抑制することができることが望まれている。
【０００５】
本発明の目的は、端子構造の複雑化を抑制しつつ、端子に対する手指の接触を適切に抑制することができるコネクタを提供することである。
【課題を解決するための手段】
【０００６】
本発明のコネクタは、電線の末端部と電気的に接続された端子と、前記電線の末端部を収容し、一端に形成された開口から前記端子を突出させたハウジングと、前記ハウジング内に設けられた弾性部材と、前記ハウジングの前記一端側に前記弾性部材に支持された状態で配置され、前記端子を収容し、前記ハウジング側とは反対側の端部に開口部を有するカバーハウジングと、を備え、前記カバーハウジングは、前記カバーハウジングに前記ハウジング側に向かう外力が作用することで、前記弾性部材を弾性変形させながら前記ハウジングの前記開口から前記ハウジング内に収容され、前記端子を前記開口部から前記カバーハウジングの外方に突出させる。
【発明の効果】
【０００７】
本発明に係るコネクタは、端子構造の複雑化を抑制しつつ、端子に対する手指の接触を適切に抑制することができるという効果を奏する。
【図面の簡単な説明】
【０００８】

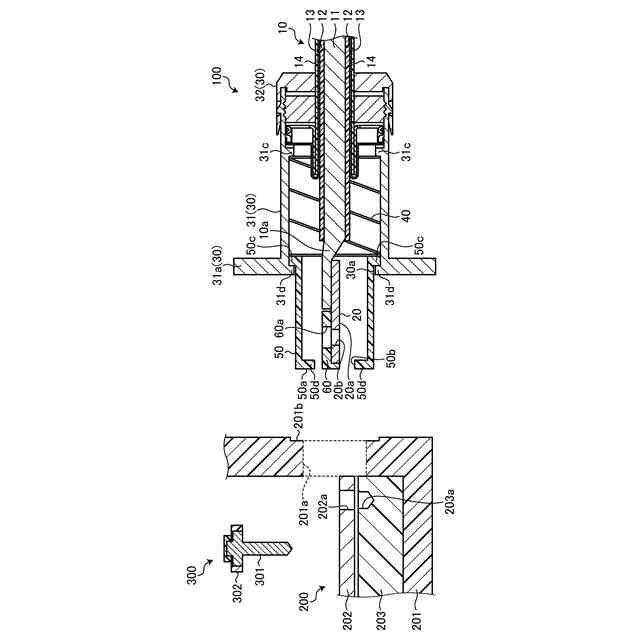

図１は、実施形態に係るコネクタを示す断面図である。

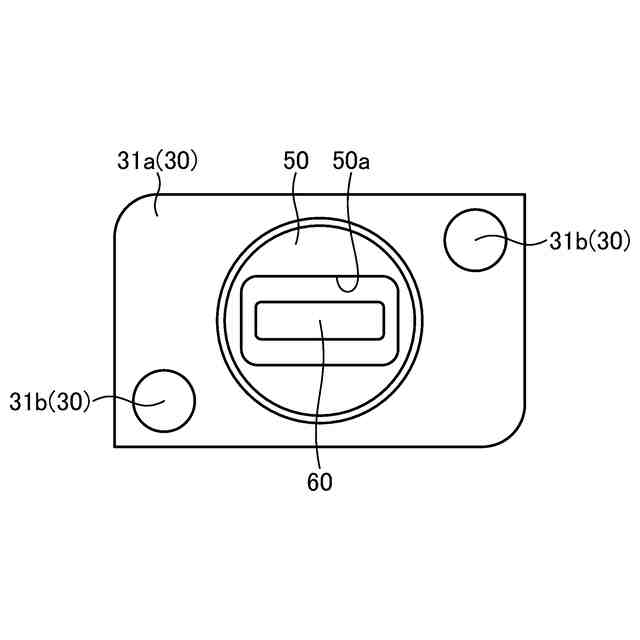

図２は、実施形態に係るコネクタを示す平面図である。

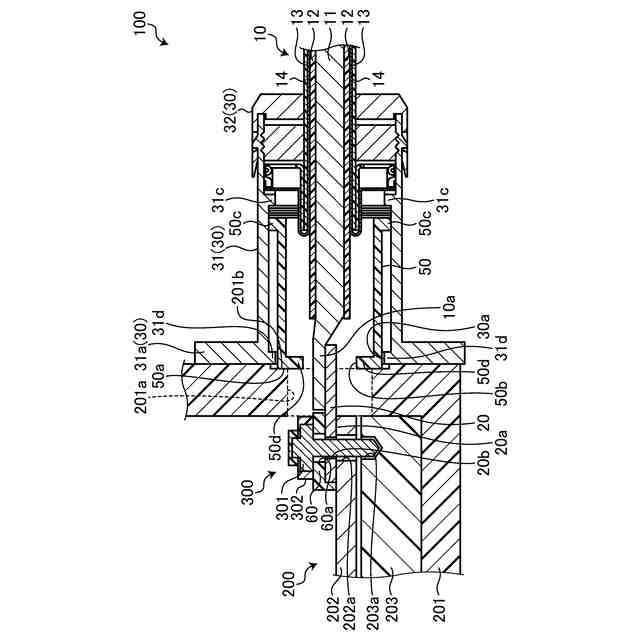

図３は、実施形態に係るコネクタと相手方機器ユニットとの接続状態を示す断面図である。
【発明を実施するための形態】
【０００９】
以下に、本発明の実施形態に係るコネクタにつき図面を参照しつつ詳細に説明する。なお、この実施形態によりこの発明が限定されるものではない。また、下記の実施形態における構成要素には、当業者が容易に想定できるものあるいは実質的に同一のものが含まれる。
【００１０】
［実施形態］
図１から図３を参照して、実施形態について説明する。図１は、実施形態に係るコネクタを示す断面図、図２は、実施形態に係るコネクタを示す平面図、図３は、実施形態に係るコネクタと相手方機器ユニットとの接続状態を示す断面図である。なお、図２は、図１において、相手方機器ユニット側から見たコネクタを示す平面図である。
（【００１１】以降は省略されています）
