公開番号2025132866
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024030718
出願日2024-02-29
発明の名称画像形成装置
出願人キヤノン株式会社
代理人弁理士法人近島国際特許事務所
主分類G03G 21/16 20060101AFI20250903BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】分割可能な複数の枠体を含む画像形成装置の提供。
【解決手段】画像形成装置は、分割可能な供給ブロック、作像ブロック、排出ブロックの3つの構造体を備えている。これら供給ブロック、作像ブロック、排出ブロックはそれぞれ、供給枠体100e、作像枠体100f、排出枠体100gを有し、各枠体内には各種ユニットや部品等が組み付けられている。画像形成装置の装置本体は、これら供給ブロック、作像ブロック、排出ブロックを積み重ねて組み立てられるが、作像ブロックは作像枠体100fを介し供給ブロックに対して3点で支持される。また、排出ブロックは排出枠体100gを介し作像ブロックに対して3点で支持される。
【選択図】図3
特許請求の範囲【請求項１】
記録材に画像を形成する画像形成装置であって、
第一枠体と、記録材にトナー像を転写するための転写部材と、記録材が搬送される第一搬送経路と、を有する第一ブロックと、
前記第一枠体と分割可能に前記第一枠体の上方に配置された第二枠体と、前記第一搬送経路から記録材が搬送される第二搬送経路と、前記第二搬送経路を搬送される記録材を外部に排出する排出部と、を有する第二ブロックと、を備え、
前記第一ブロックは３点で支持され、
前記第二ブロックは、前記第一ブロックに対して３点で支持される、
ことを特徴とする画像形成装置。
続きを表示（約 1,800 文字）【請求項２】
前記第一枠体と分割可能に前記第一枠体の下方に配置された第三枠体と、記録材を収容する収容体と、前記収容体から前記第一枠体内に向けて記録材を供給する供給部と、前記収容体から前記第一搬送経路に向けて記録材が搬送される第三搬送経路と、を有する第三ブロックを備え、
前記第一ブロックは、前記第三ブロックに対して３点で支持される、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記第一ブロックは、第１支持点、第２支持点、及び第３支持点を含む３点で支持され、
前記第１支持点、前記第２支持点、及び前記第３支持点のうち、前記第１支持点及び前記第２支持点は、前記第一ブロックを上方から見た場合に、前記第一ブロックの中央よりも前記第一搬送経路側に位置している、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項４】
前記第３支持点は、前記第一ブロックを上方から見た場合に、前記第一ブロックの中央よりも前記第一搬送経路と反対側に位置している、
ことを特徴とする請求項３に記載の画像形成装置。
【請求項５】
前記第三ブロックは、設置面に対して第４支持点、第５支持点及び第６支持点の３点で支持され、
前記第４支持点、前記第５支持点、及び前記第６支持点のうち、前記第４支持点及び前記第５支持点は、前記第三ブロックを上方から見た場合に、前記第三ブロックの中央よりも前記第三搬送経路側に位置している、
ことを特徴とする請求項２に記載の画像形成装置。
【請求項６】
前記第６支持点は、前記第三ブロックを上方から見た場合に、前記第三ブロックの中央よりも前記第三搬送経路と反対側に位置している、
ことを特徴とする請求項５に記載の画像形成装置。
【請求項７】
前記第一ブロックは、第１支持点、第２支持点、及び第３支持点を含む３点で支持され、
前記第１支持点、前記第２支持点、及び前記第３支持点のうち、前記第１支持点及び前記第２支持点は、前記第一ブロックを上方から見た場合に、前記第一ブロックの中央よりも前記第一搬送経路側に位置しており、
前記第三ブロックは、設置面に対して第４支持点、第５支持点及び第６支持点の３点で支持され、
前記第４支持点、前記第５支持点、及び前記第６支持点のうち、前記第４支持点及び前記第５支持点は、前記第三ブロックを上方から見た場合に、前記第三ブロックの中央よりも前記第三搬送経路側に位置しており、
前記第三枠体は、側板と、上下方向に延設された支柱と、前記側板から上下方向に交差する方向に延設されて前記側板と前記支柱を連結する第１のステイと、前記第１のステイの上方に並べて設けられ前記側板と前記支柱を連結する第２のステイと、前記第１のステイから前記第２のステイに向かって延設されて前記第１のステイと前記第２のステイを連結する連結支柱と、を有し、
前記画像形成装置を上方から見た場合に、前記第３支持点と前記第６支持点が前記連結支柱に重なっている、
ことを特徴とする請求項２に記載の画像形成装置。
【請求項８】
前記第二ブロックは前記第一枠体に対して第７支持点、第８支持点及び第９支持点の３点で支持され、
前記第７支持点、前記第８支持点及び前記第９支持点のうち、前記第７支持点及び前記第８支持点は、前記第二ブロックを上方から見た場合に、前記第二ブロックの中央よりも前記第二搬送経路側に位置している、
ことを特徴とする請求項３に記載の画像形成装置。
【請求項９】
前記第９支持点は、前記第二ブロックを上方から見た場合に、前記第二ブロックの中央よりも前記第二搬送経路と反対側に位置している、
ことを特徴とする請求項８に記載の画像形成装置。
【請求項１０】
前記画像形成装置を上方から見た場合に、前記第１支持点及び前記第７支持点が互いに重なっており、
前記画像形成装置を上方から見た場合に、前記第２支持点及び前記第８支持点が互いに重なっている、
ことを特徴とする請求項８に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、プリンタ、複写機、ファクシミリあるいは複合機などの画像形成装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来の画像形成装置では、多数の板金を組み合わせてビス締結や溶接で一体化させることで、１つの本体枠体が形成されている（特許文献１）。そして、１つの本体枠体に各種ユニットが支持される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－３９１５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本願発明者らは、１つの本体枠体に各種ユニットなどを組み付ける従来技術には、課題があることを発見した。例えば、画像形成装置の機能を拡張することが困難である。画像形成装置の一部のユニットを、別の機能を持つユニットに交換したいことがある。しかし、従来のような１つの本体枠体は、特定のユニットを支持することを前提として設計されている。そのため、一部のユニットを別のユニットで置換することができない場合がほとんどである。また別の例として、ユーザの様々なニーズに応じて、互いに異なる仕様の複数の画像形成装置を提供したいことがある。１つの本体枠体を有する画像形成装置の場合、それぞれの仕様に合わせて本体枠体がゼロベースで設計される。これは、開発、設計、あるいは製造上の負担となっている。
【０００５】
本発明は上記課題に鑑みてなされたもので、分割可能な複数の枠体を含む画像形成装置の提供を目的とする。
【課題を解決するための手段】
【０００６】
本発明の一実施形態に係る画像形成装置は、記録材に画像を形成する画像形成装置であって、第一枠体と、記録材にトナー像を転写するための転写部材と、記録材が搬送される第一搬送経路と、を有する第一ブロックと、前記第一枠体と分割可能に前記第一枠体の上方に配置された第二枠体と、前記第一搬送経路から記録材が搬送される第二搬送経路と、前記第二搬送経路を搬送される記録材を外部に排出する排出部と、を有する第二ブロックと、を備え、前記第一ブロックは３点で支持され、前記第二ブロックは、前記第一ブロックに対して３点で支持される、ことを特徴とする。
【発明の効果】
【０００７】
本発明によれば、分割可能な複数の枠体を含む画像形成装置を提供できる。
【図面の簡単な説明】
【０００８】

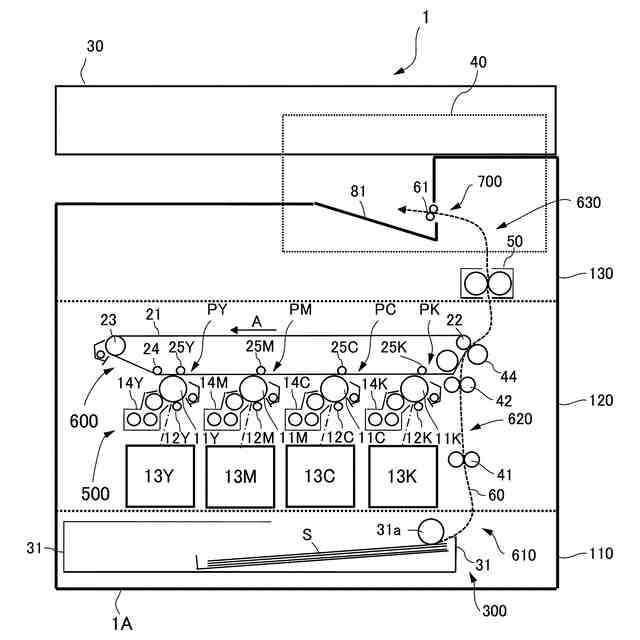

画像形成装置の構成を示す概略図。

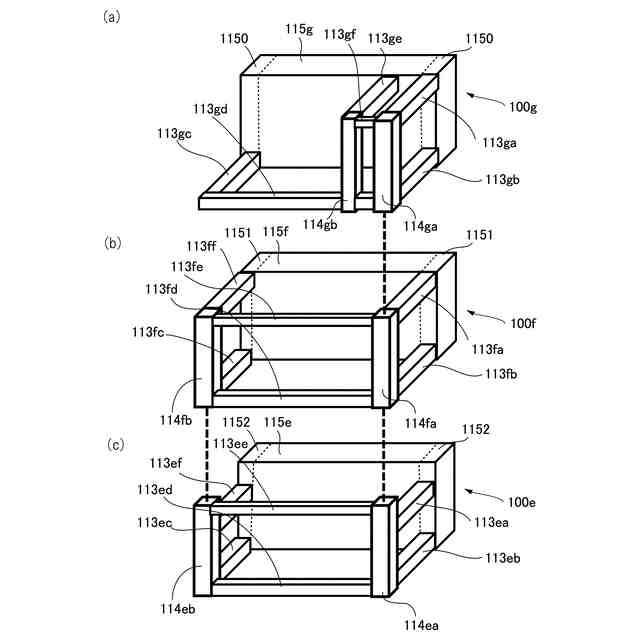

（ａ）排出枠体を示す模式図、（ｂ）作像枠体を示す模式図、（ｃ）供給枠体を示す模式図。

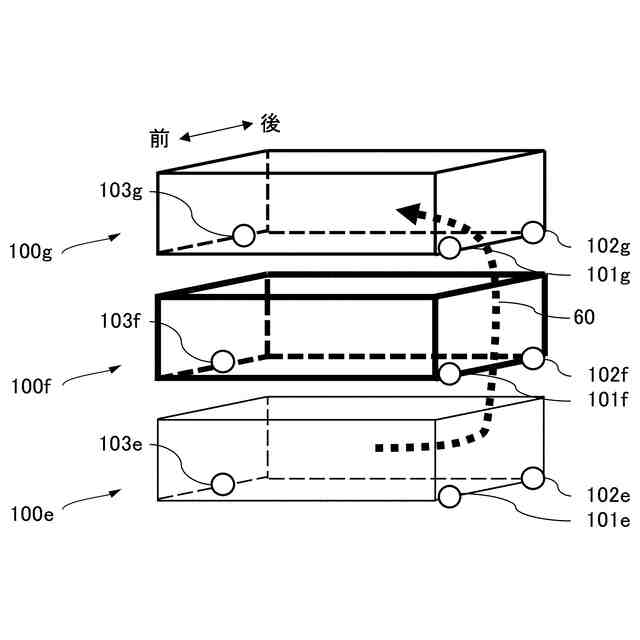

各ブロックの支持点を示す模式図。

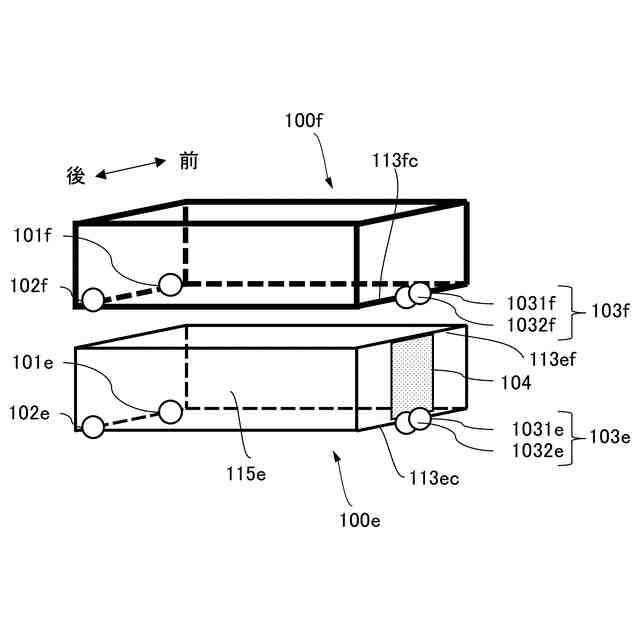

作像枠体の第３支持点の位置と連結支柱を示す模式図。

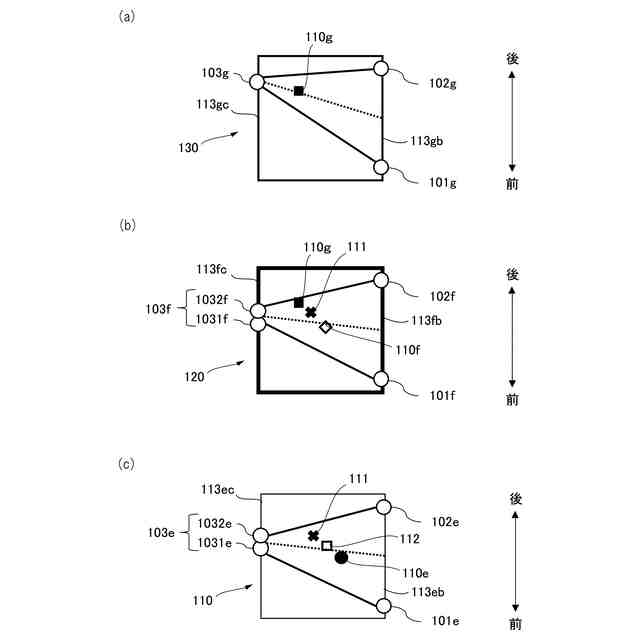

（ａ）排出ブロックにおける支持点の位置関係を示す模式図、（ｂ）作像ブロックにおける支持点の位置関係を示す模式図、（ｃ）供給ブロックにおける支持点の位置関係を示す模式図。
【発明を実施するための形態】
【０００９】
［第一実施形態］
＜画像形成装置＞
以下、本実施形態について説明する。まず、本実施形態の画像形成装置の概略構成について、図１を用いて説明する。なお、以下の説明で使用する「前」、「後」は、画像形成装置の手前側を前、装置の奥側を後とし、「右」、「左」は、装置を手前側から見た場合に対応する。装置の手前側とは、ユーザが装置を操作する側で、例えば操作パネルが配置される側、あるいは記録材を収容するカセットが引き出される側である。「上下方向」は、画像形成装置を床などの設置面に設置した状態での上下方向である。図１では、手前側から見た画像形成装置１を示している。
【００１０】
図１に示す画像形成装置１は、中間転写方式のフルカラープリンタである。イエロー（Ｙ）、マゼンタ（Ｍ）、シアン（Ｃ）、ブラック（Ｋ）のトナー像を形成する４色の画像形成部ＰＹ、ＰＭ、ＰＣ、ＰＫは、中間転写ベルト２１に対向されて配置される。画像形成装置１は、画像形成ユニット５００を備える。画像形成ユニット５００は、原稿読取ユニット３０あるいはパーソナルコンピュータ等の外部端末等（不図示）から受信した画像信号に基づきトナー像を記録材Ｓに形成する。画像形成ユニット５００は、画像形成部ＰＹ、ＰＭ、ＰＣ、ＰＫ及び中間転写体ユニット６００を有している。
（【００１１】以降は省略されています）
