公開番号2025133905
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2025115052,2024116878
出願日2025-07-08,2021-10-04
発明の名称車両
出願人トヨタ自動車株式会社
代理人弁理士法人深見特許事務所
主分類B60L 53/16 20190101AFI20250904BHJP(車両一般)
要約【課題】コネクタロック装置を備えた充電設備を用いた外部充電において、ユーザの利便性を向上させることである。

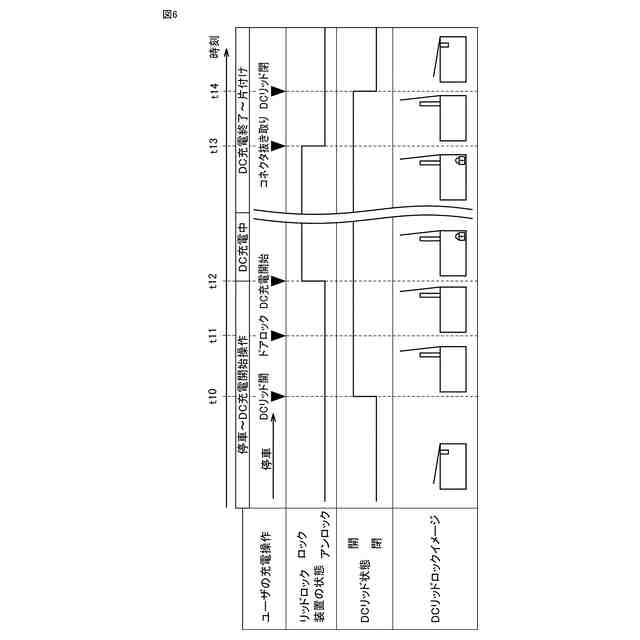

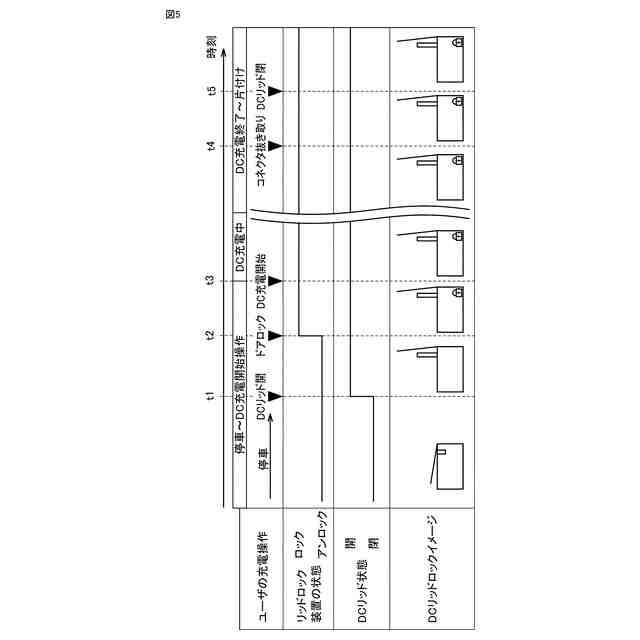

【解決手段】DCリッドが開かれた状態で、時刻t11においてドアロック操作が行なわれる。これにより、照合ECUからボディECUにドアロック指令が送られる。ボディECUは、ドアロック指令に応じてドアロック装置をロック状態に移行させる一方で、DCリッドのリッドロック装置はアンロック状態のままにする。時刻t12において、ユーザによりDC充電を開始するための開始操作がなされと、ボディECUは、DCリッドのリッドロック装置をロック状態に移行させる。時刻t13においてDC充電が完了すると、ボディECUは、DCリッドのリッドロック装置はアンロック状態にする。時刻t14においてDCリッドが閉められる。
【選択図】図6
特許請求の範囲【請求項１】

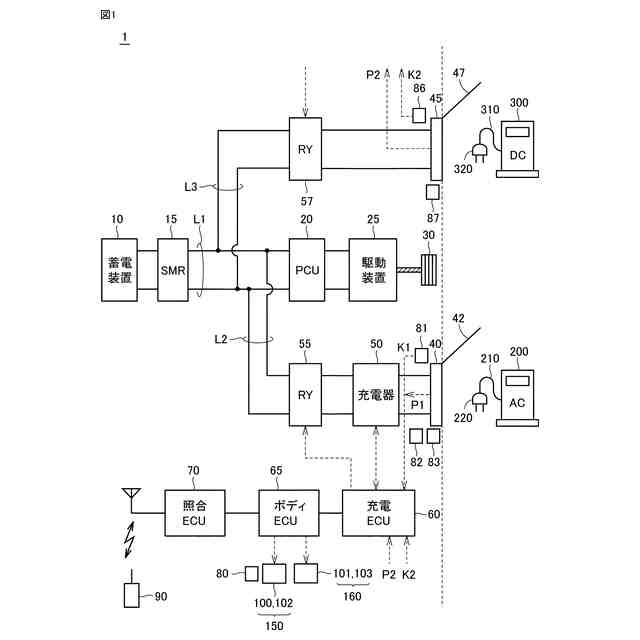

車両の外部に設けられる第１充電設備により供給される電力を用いて車載の蓄電装置を充電する第１外部充電を実行可能に構成された車両であって、

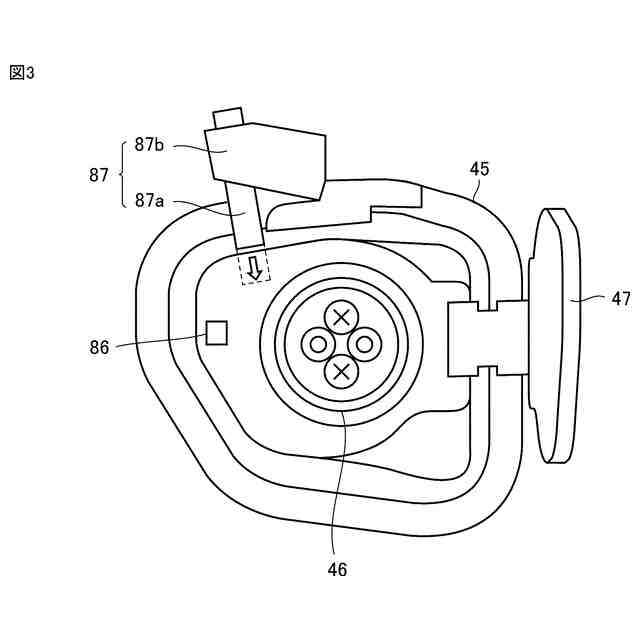

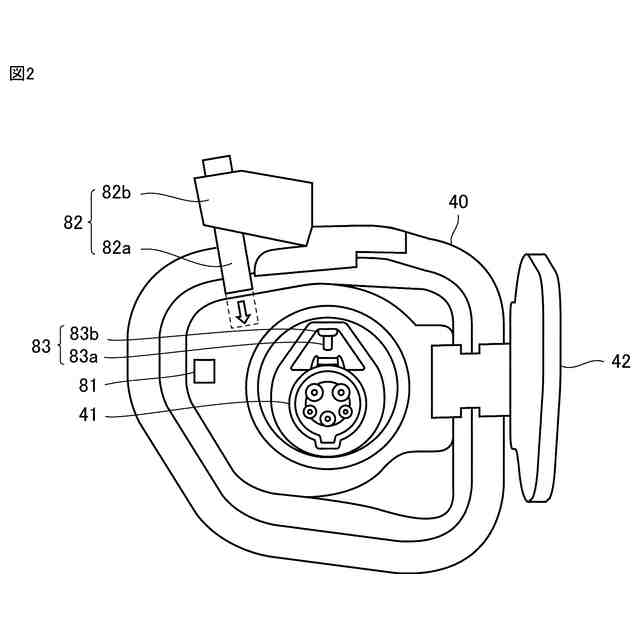

前記第１充電設備の第１コネクタを接続可能に構成された第１受電口と、
前記第１受電口に設けられる第１リッドと、

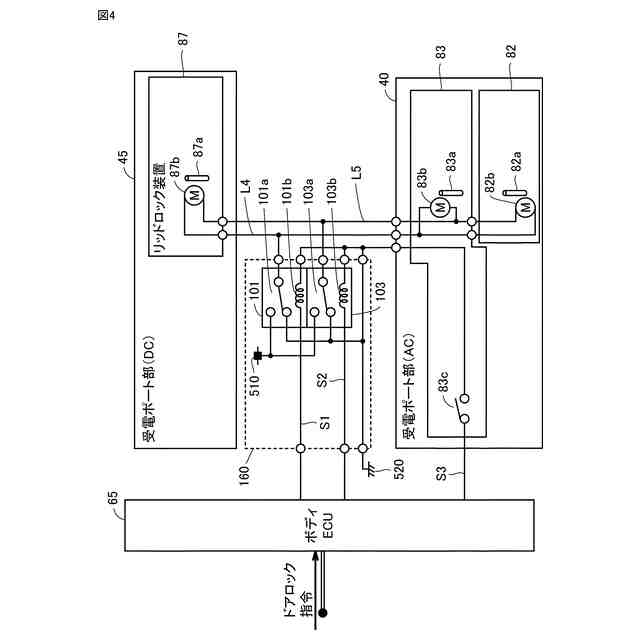

前記第１リッドを施錠状態と開錠状態とに切り替えるように構成された第１リッドロック装置と、
前記第１リッドロック装置を施錠状態または開錠状態に制御する制御装置と、
第２充電設備の第２コネクタを接続可能に構成された第２受電口と、
前記第２受電口に設けられる第２リッドと、
前記第２リッドを施錠状態と開錠状態とに切り替えるように構成された第２リッドロック装置と、を備え、
前記車両の乗降用ドアが施錠された場合において、前記第１リッドが閉じているときには、前記第１リッドロック装置を施錠状態であり、前記第１リッドが開いているときには、前記第１リッドロック装置は開錠状態であり、
前記第１リッドが開いており、前記第２リッドが閉じているときには、前記第１外部充電の実行中の場合において、前記第２リッドロック装置は施錠状態である、車両。
続きを表示（約 780 文字）【請求項２】
前記車両の乗降用ドアが施錠された場合において、
前記第１リッドおよび前記第２リッドが開いているときには、前記第１リッドロック装置および前記第２リッドロック装置は開錠状態である、請求項１に記載の車両。
【請求項３】
前記車両の乗降用ドアが施錠された場合において、
前記第１リッドおよび第２リッドが閉じているときには、前記第１リッドロック装置および前記第２リッドロック装置を施錠状態である、請求項１に記載の車両。
【請求項４】
前記第１リッドおよび第２リッドが開いているときに、前記乗降用ドアが施錠されても、前記第１リッドおよび前記第２リッドを閉じることが可能とされた、請求項２または請求項３に記載の車両。
【請求項５】
蓄電装置と、
第１コネクタを接続可能に構成された第１受電口と、
前記第１受電口に設けられる第１リッドと、
前記第１リッドを施錠状態と開錠状態とに切り替えるように構成された第１リッドロック装置と、
第２コネクタを接続可能に構成された第２受電口と、
前記第２受電口に設けられる第２リッドと、
前記第２リッドを施錠状態と開錠状態とに切り替えるように構成された第２リッドロック装置と、制御装置を備え、
乗降用ドアが施錠された場合において、前記第１リッドが閉じているときには、前記第１リッドロック装置を施錠状態であり、前記第１リッドが開いているときには、前記第１リッドロック装置は開錠状態であり、
前記第２リッドが開いており、前記第１リッドに第１コネクタが接続された状態で、前記制御装置が前記第１コネクタからの充電の開始操作を検知する前においては、前記第２リッドロック装置は開錠状態である、車両。

発明の詳細な説明【技術分野】
【０００１】
本開示は、車両に関し、特に、車両の外部に設けられる充電設備により車載の蓄電装置を充電する外部充電を実行可能に構成された車両に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特開２０２０－１１４０４０号公報（特許文献１）には、外部充電を実行可能に構成された車両が開示されている。この車両は、ドアロック装置に連動してリッドロック装置およびコネクタロック装置を作動させることができるとともに、各ロック装置への作動電力の供給および遮断を切り替えるリレーが共通化されている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１１４０４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
充電設備の充電コネクタと、車両のインレットとの接続をロック状態にするコネクタロック装置が充電設備に設けられることがある。コネクタロック装置を備えた充電設備は、外部充電が完了すると、充電コネクタとインレットとの接続を解除する。これによって、ユーザは、インレットから充電コネクタを取り外すことが可能となる。
【０００５】
ここで、外部充電中に車から離れるような場合には、ユーザは、ドアを施錠していくことが一般的である。そして、車両に戻ったときに外部充電が完了していれば、ユーザは、充電コネクタをインレットから取り外してリッドを閉める。
【０００６】
しかしながら、たとえば特許文献１に開示された車両のように、ドアロック装置に連動してリッドロック装置がロック状態になると、ユーザがリッドを閉めようとしても、リッドロック装置がロック状態であるため、リッドを閉めることができない。リッドロック装置をアンロック状態にするためには、ドアを解錠しなければならず、ユーザの利便性の観点から改善の余地があった。
【０００７】
本開示は上記課題を解決するためになされたものであり、本開示の目的は、コネクタロック装置を備えた充電設備を用いた外部充電において、ユーザの利便性を向上させることである。
【課題を解決するための手段】
【０００８】

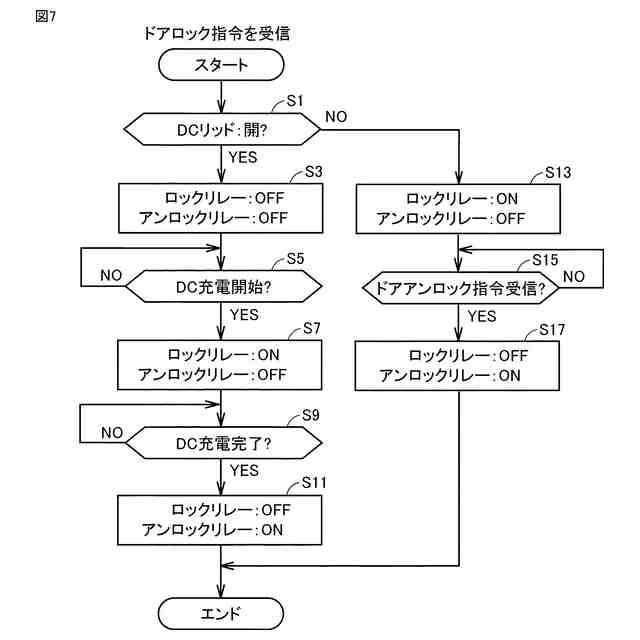

本開示のある局面に係る車両は、車両の外部に設けられる第１充電設備により供給される電力を用いて車載の蓄電装置を充電する第１外部充電を実行可能に構成される。車両は、第１充電設備の第１コネクタを接続可能に構成された第１受電口と、第１受電口に設けられる第１リッドと、第１リッドを施錠状態と開錠状態とに切り替えるように構成された第１リッドロック装置と、第１リッドロック装置を施錠状態または開錠状態に制御する制御装置とを備える。車両の乗降用ドアが施錠された場合において、制御装置は、第１リッドが閉じられているときには、乗降用ドアの施錠に連動させて、第１リッドロック装置を施錠状態にし、第１リッドが開かれているときには、第１外部充電が開始されるまで第１リッドロック装置を開錠状態にし、第１外部充電が開始された際に第１リッドロック装置を施錠状態にし、第１外部充電が完了した際に第１リッドロック装置を開錠状態にする。
【０００９】
上記構成によれば、車両の乗降用ドアが施錠された場合であっても、第１リッドが開かれているときには、制御装置は、第１リッドロック装置を乗降用ドアの施錠に連動させない。制御装置は、第１外部充電が開始されるまで第１リッドロック装置を開錠状態にすることで、ユーザは、この段階でも第１リッドを閉めることができる。そして、制御装置は、第１外部充電が開始されると第１リッドロック装置を施錠状態にし、第１外部充電が完了すると第１リッドロック装置を開錠状態にする。第１外部充電の完了とともに第１リッドロック装置が開錠状態になるので、第１受電口から第１コネクタを抜き取ったユーザは、何らの操作を要せずに第１リッドを閉めることができる。それゆえに、ユーザの利便性を向上させることができる。
【００１０】
ある実施の形態においては、第１充電設備は、第１コネクタと第１受電口との接続を施錠状態と開錠状態とに切り替えるように構成された第１コネクタロック装置を含む。第１受電口は、第１外部充電の実行時には、第１コネクタロック装置によって、第１コネクタとの接続が施錠状態にされ、第１外部充電が完了すると、第１コネクタロック装置によって、第１コネクタとの接続が開錠状態にされる。
（【００１１】以降は省略されています）
