公開番号2025134948
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2025107165,2021210338
出願日2025-06-25,2021-12-24
発明の名称音計測装置
出願人株式会社鷺宮製作所
代理人個人,個人,個人
主分類H04R 1/02 20060101AFI20250909BHJP(電気通信技術)
要約【課題】本発明は、保持部の部品点数を少なくすることができるとともに、音センサを振動し難くすることで、計測誤差の発生を抑制することができる音計測装置を提供することを目的とする。

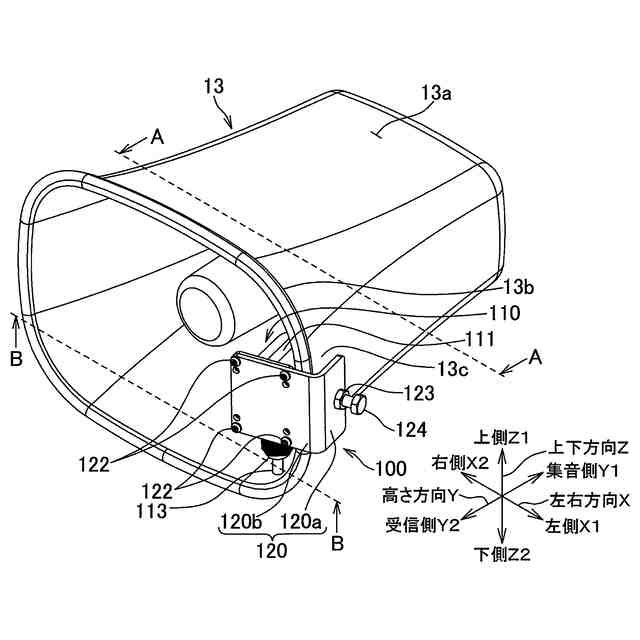

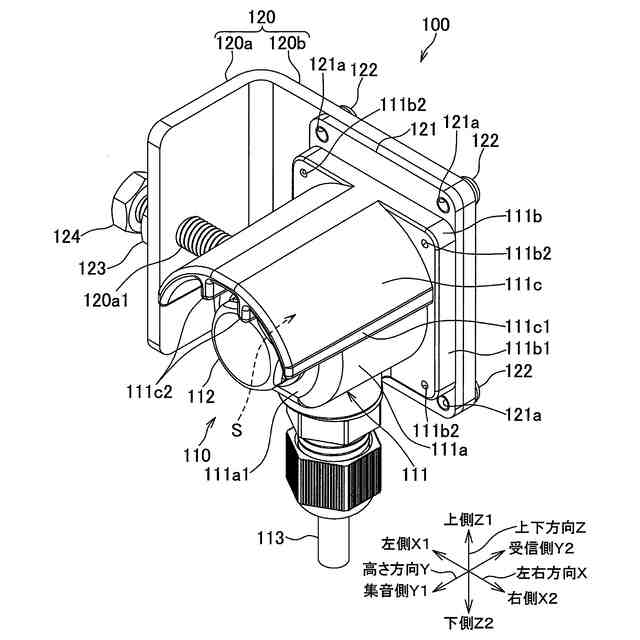

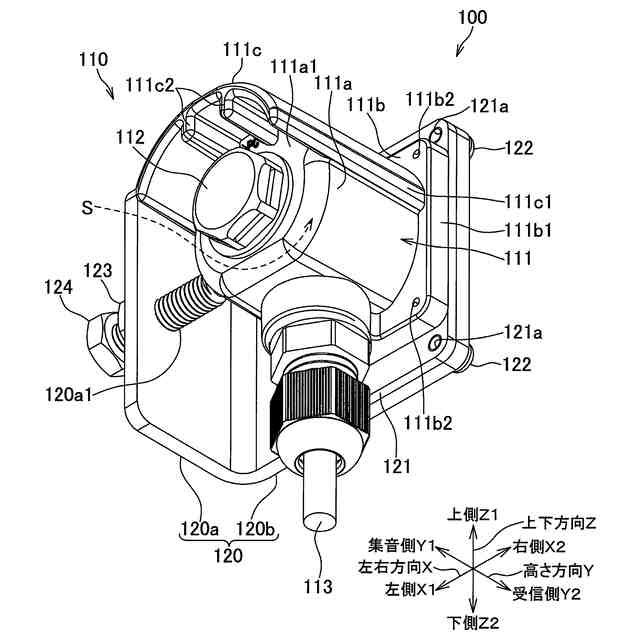

【解決手段】音計測装置100は、音センサ110と、音センサ110をスピーカ13のホーン13aの内側に向けて保持する保持部120と、を備えている。音センサ110は、集音基板Sと、集音基板Sを内蔵するセンサハウジング111と、を有し、センサハウジング111の一部がホーン13aの内面に当接してセンサハウジング111がホーン13aに固定されている。
【選択図】図3
特許請求の範囲【請求項１】
スピーカが発する音を検知する音センサと、
前記音センサを前記スピーカのホーンの内側に向けて保持する保持部と、を備え、
前記音センサは、センサ本体と、前記センサ本体を内蔵するセンサハウジングと、を有し、
前記センサハウジングの一部が前記ホーンの内面に当接して前記センサハウジングが前記ホーンに固定されていることを特徴とする音計測装置。
続きを表示（約 480 文字）【請求項２】
前記センサハウジングには、前記ホーンの奥側において前記ホーンに当接する第一当接部と、前記ホーンの開口端側に位置するとともに前記ホーンの開口端縁に沿って互いに離間して前記ホーンに当接する少なくとも２個の第二当接部と、が設けられ、
前記第一当接部は、前記ホーンの前記奥側から見た場合に、少なくとも２個の前記第二当接部の間となる位置に配置され、
前記センサハウジングは、前記第一当接部および前記第二当接部を介して前記ホーンに支持されることを特徴とする請求項１に記載の音計測装置。
【請求項３】
前記保持部は、前記ホーンの外側に位置する第一片部と、前記第一片部を貫通して延び且つ前記ホーンの外面を押圧する押圧部材と、を備え、
前記押圧部材の押圧力により、前記センサハウジングが前記ホーンに固定されることを特徴とする請求項１または２に記載の音計測装置。
【請求項４】
前記押圧部材は、前記第一片部を貫通する方向に進退可能なねじ部材により構成されることを特徴とする請求項３に記載の音計測装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、音計測装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】

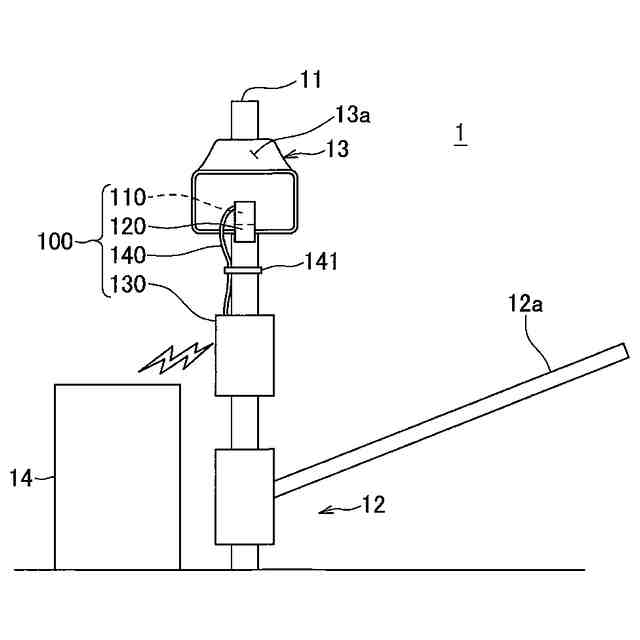

スピーカが発する音を検知する音センサと、スピーカのホーンにおける開口端縁側の一部分を挟み込んで把持するとともに、音センサをホーンの内側に向けて保持する保持部と、を備えた音計測装置が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－８２９９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述の音計測装置では、保持部は、断面コ字形のクランプと、クランプに固定された連結板と、を有し、連結板に音センサが取り付けられている。このため、保持部を構成する部品点数が多くなるとともに、音センサがクランプから離れて取り付けられることで振動しやすくなり、音圧の計測値に誤差が生じる可能性がある。
【０００５】
本発明は、保持部の部品点数を少なくすることができるとともに、音センサを振動し難くすることで、計測誤差の発生を抑制することができる音計測装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明の音計測装置は、スピーカが発する音を検知する音センサと、前記音センサを前記スピーカのホーンの内側に向けて保持する保持部と、を備え、前記音センサは、センサ本体と、前記センサ本体を内蔵するセンサハウジングと、を有し、前記センサハウジングの一部が前記ホーンの内面に当接して前記センサハウジングが前記ホーンに固定されていることを特徴とする。
【０００７】

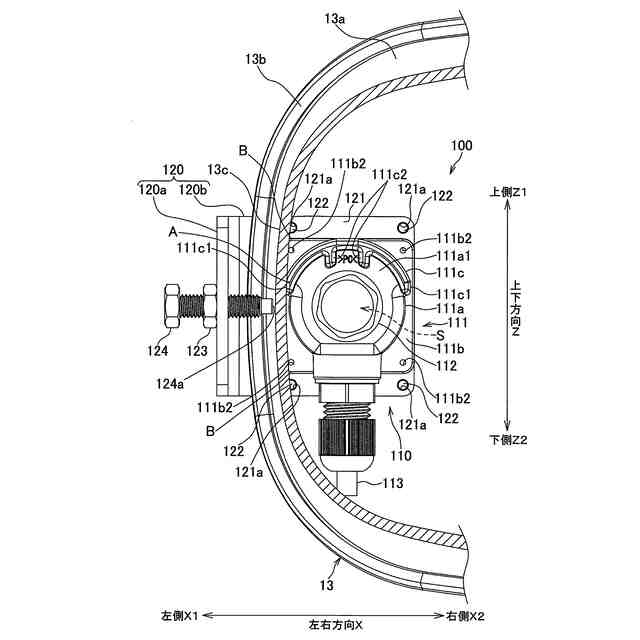

また、この際、前記センサハウジングには、前記ホーンの奥側において前記ホーンに当接する第一当接部と、前記ホーンの開口端側に位置するとともに前記ホーンの開口端縁に沿って互いに離間して前記ホーンに当接する少なくとも２個の第二当接部と、が設けられ、前記第一当接部は、前記ホーンの前記奥側から見た場合に、少なくとも２個の前記第二当接部の間となる位置に配置され、前記センサハウジングは、前記第一当接部および前記第二当接部を介して前記ホーンに支持されることが好ましい。
【０００８】
また、前記保持部は、前記ホーンの外側に位置する第一片部と、前記第一片部を貫通して延び且つ前記ホーンの外面を押圧する押圧部材と、を備え、前記押圧部材の押圧力により、前記センサハウジングが前記ホーンに固定されることが好ましい。
【０００９】
また、前記押圧部材は、前記第一片部を貫通する方向に進退可能なねじ部材により構成されることが好ましい。
【発明の効果】
【００１０】
本発明によれば、保持部の部品点数を少なくすることができるとともに、音センサを振動し難くすることで、計測誤差の発生を抑制することができる音計測装置を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
