公開番号2025137492
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2025036664
出願日2025-03-07
発明の名称ファン装置、空調用室外機及び給湯ヒートポンプ用室外機
出願人学校法人日本大学,国立大学法人東京大学
代理人個人,個人,個人
主分類F04D 29/54 20060101AFI20250911BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】軸流ファンの下流側に通風抵抗となる部材が配置された場合の通風抵抗の増加を抑制すると共に高効率化を実現可能とする。

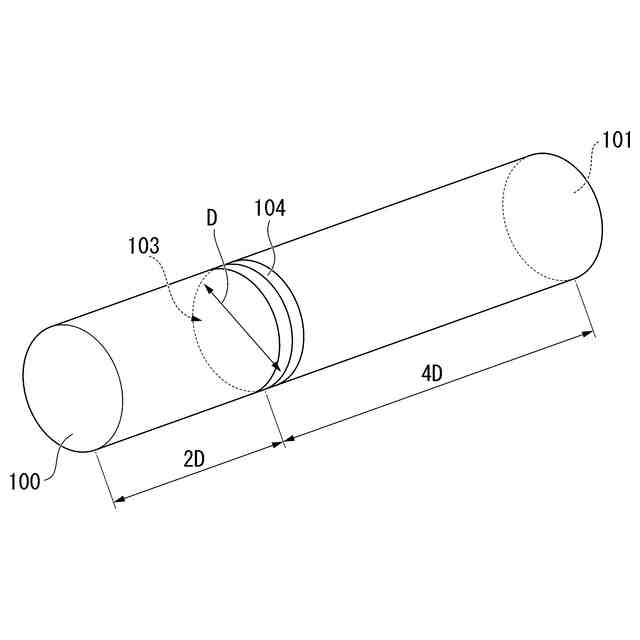

【解決手段】ファン装置5であって、軸流ファン11と、軸流ファン11の下流側に位置するディフューザ12とを備え、ディフューザ12が、互いに隙間を空けて同芯状に配置される複数の環状板12aを有し、各々の環状板12aは、上流側から下流側に向かうに連れて径方向外側に広がる切断錐形状に形成されている。

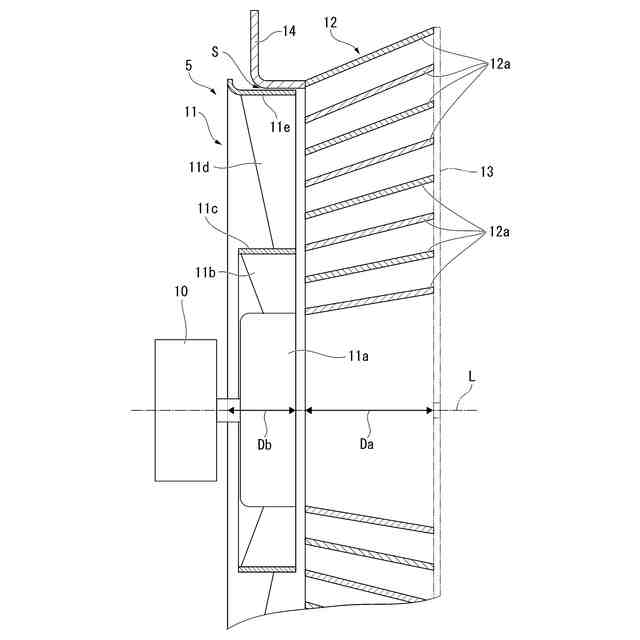

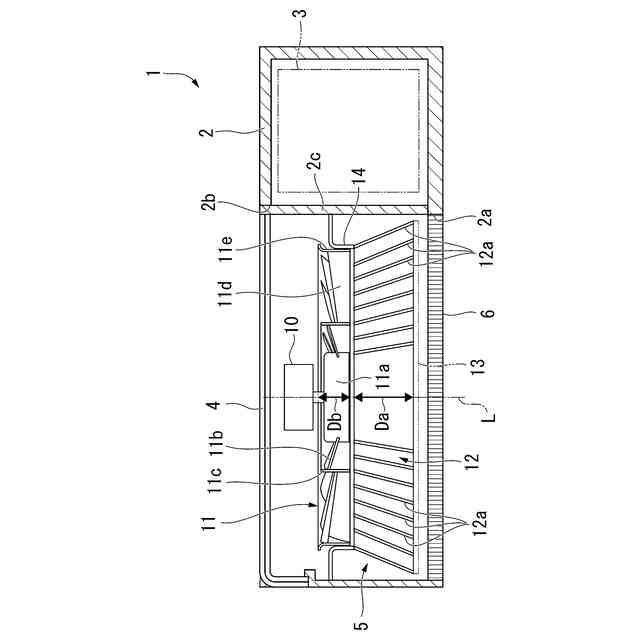

【選択図】図2
特許請求の範囲【請求項１】
軸流ファンと、
前記軸流ファンの下流側に位置するディフューザと
を備え、
前記ディフューザは、

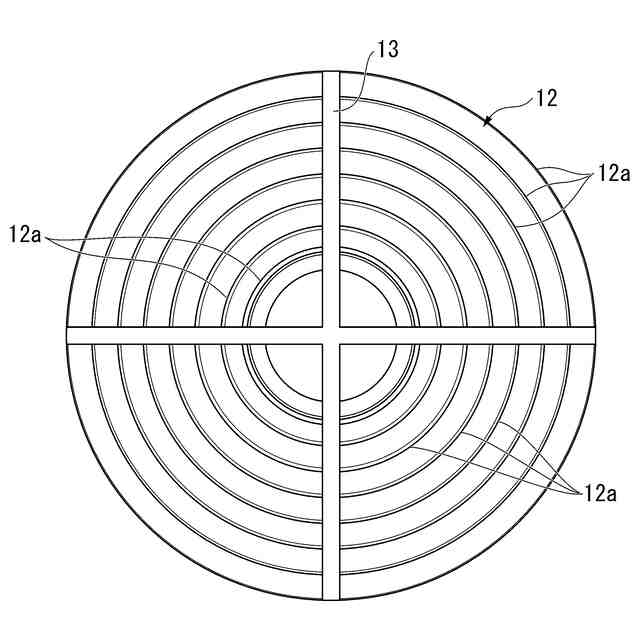

互いに隙間を空けて同芯状に配置される複数の環状板を有し、
各々の環状板は、上流側から下流側に向かうに連れて径方向外側に広がる切断錐形状に形成されており、
前記軸流ファンの回転軸芯に沿った方向である軸方向にて、
前記ディフューザの厚み寸法は、前記軸流ファンの厚み寸法よりも大きい
ことを特徴とするファン装置。
続きを表示（約 940 文字）【請求項２】

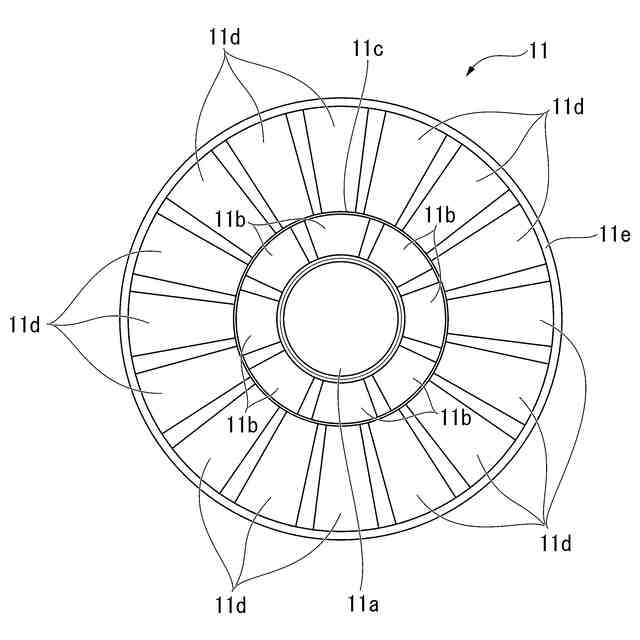

前記軸流ファンは、
複数の羽根と、
複数の前記羽根の翼端同士を接続するファンリングと
を有することを特徴とする請求項１記載のファン装置。
【請求項３】
前記軸流ファンを径方向外側から囲うマウスリングを備え、
前記軸流ファンの回転軸芯に沿った方向である軸方向にて、前記ファンリングと前記マウスリングとの少なくとも一部が重ねて配置されている
ことを特徴とする請求項２記載のファン装置。
【請求項４】
前記軸流ファンは、
翼端が前記ファンリングに固定される前記羽根である外側羽根と、
前記外側羽根よりも径方向内側に配置される前記羽根である内側羽根と
を有し、
前記内側羽根は、前記外側羽根よりも数が少ない
ことを特徴とする請求項２記載のファン装置。
【請求項５】

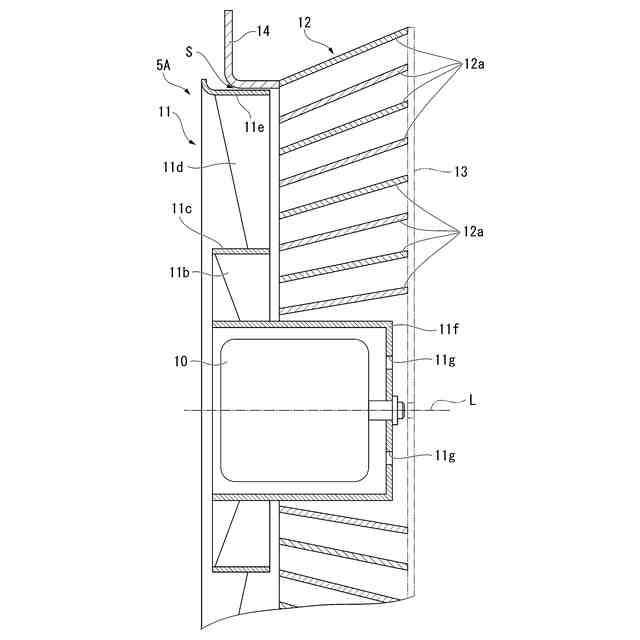

前記軸流ファンを回転させるモータを備え、
前記軸流ファンは、前記羽根よりも前記下流側に突出する中空のボスを有し、
前記モータは、前記ボスに収容されている
ことを特徴とする請求項２記載のファン装置。
【請求項６】
前記環状板の下流端形状は、円形または四角形であることを特徴とする請求項１～５のいずれか一項に記載のファン装置。
【請求項７】

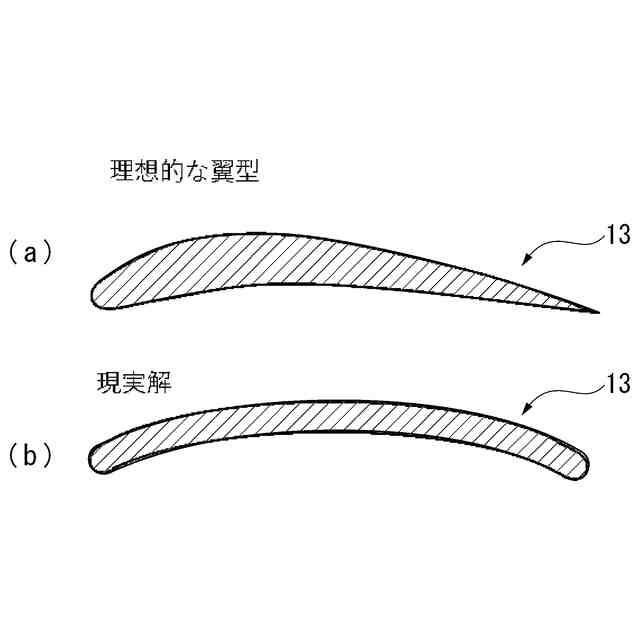

複数の前記環状板同士を接続する接続構造部材を有し、
前記接続構造部材は、静圧回収可能な翼形状に形成されている
ことを特徴とする請求項１～５のいずれか一項に記載のファン装置。
【請求項８】
前記ディフューザをファンガードとして用いる、
ことを特徴とする請求項１～５のいずれか一項に記載のファン装置。
【請求項９】
空調用室外機であって、
請求項１～５のいずれか一項に記載のファン装置を備える
ことを特徴とする空調用室外機。
【請求項１０】
給湯ヒートポンプ用室外機であって、
請求項１～５のいずれか一項に記載のファン装置を備える
ことを特徴とする給湯ヒートポンプ用室外機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ファン装置、空調用室外機及び給湯ヒートポンプ用室外機に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
例えば、特許文献１には、空気調和機の室外機が開示されている。特許文献１に開示された室外機は、本体内に熱交換室と機械室とを有する。また、熱交換室には、熱交換器と、軸流ファンと、ファンモータと、ベルマウスとが設けられている。さらに、特許文献１に開示された室外機は、ベルマウスの吹出口側に位置する通気グリルを備える。
【先行技術文献】
【特許文献】
【０００３】
特開平７－９１６８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

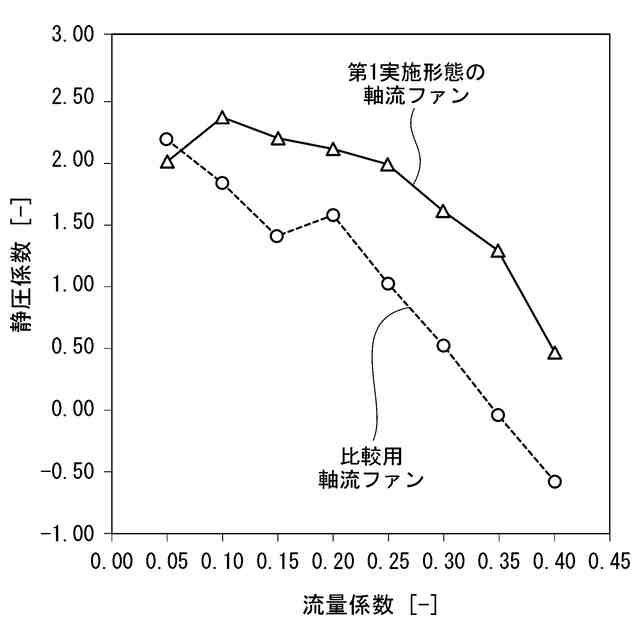

特許文献１に開示されているように、室外機では、モータの軸方向（室外機の前後方向）に大きな軸流ファンが用いられている。これは、先行翼からの剥離渦が後行翼に干渉することを防ぐために、翼間の物理的な距離を離せるように翼枚数を減らし、この結果、それぞれの翼弦長が長くなったためである。ところが、このような翼弦長が長い軸流ファンは、翼端部に沿って流れる流線が長くなり、翼端からの漏れ流れ（すなわち外周部での速度欠損）が大きくなり、効率が悪い。また、軸流ファンの下流に位置するファンガードは、一般的に開口率が８０％程度であり、室外機全体の通風抵抗の２０～３０％を占めている。このようなファンガードは、室外機の大風量化の妨げとなっている。
【０００５】
本発明は、上述する問題点に鑑みてなされたもので、軸流ファンの下流側に通風抵抗となる部材が配置された場合の通風抵抗の増加を抑制すると共に高効率化を実現可能とすることを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、上記課題を解決するための手段として、以下の構成を採用する。
【０００７】
本発明の第１の態様は、ファン装置であって、軸流ファンと、上記軸流ファンの下流側に位置するディフューザとを備え、上記ディフューザが、互いに隙間を空けて同芯状に配置される複数の環状板を有し、各々の環状板が、上流側から下流側に向かうに連れて径方向外側に広がる切断錐形状に形成されているという構成を採用する。
【０００８】
本発明の第２の態様は、上記第１の態様において、上記軸流ファンの回転軸芯に沿った方向である軸方向にて、上記ディフューザの厚み寸法が、上記軸流ファンの厚み寸法よりも大きいという構成を採用する。
【０００９】
本発明の第３の態様は、上記第１または第２の態様において、上記軸流ファンが、複数の羽根と、複数の上記羽根の翼端同士を接続するファンリングとを有するという構成を採用する。
【００１０】
本発明の第４の態様は、上記第３の態様において、上記軸流ファンを径方向外側から囲うマウスリングを備え、上記軸流ファンの回転軸芯に沿った方向である軸方向にて、上記ファンリングと上記マウスリングとの少なくとも一部が重ねて配置されているという構成を採用する。
（【００１１】以降は省略されています）
