公開番号2025123592
公報種別公開特許公報(A)
公開日2025-08-25
出願番号2024019099
出願日2024-02-13
発明の名称コネクタ
出願人矢崎総業株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類H01R 13/52 20060101AFI20250818BHJP(基本的電気素子)
要約【課題】止水部材の組み付けが適切に行えるコネクタを提供することを目的とする。
【解決手段】コネクタ1は、相手方コネクタ90と嵌合するハウジング2と、ハウジング2に装着され相手方コネクタ90とハウジング2の間の止水を行う止水部材3と、を備え、ハウジング2は、筒状の組付空間23を形成し、組付空間23の外周側の壁部から突出する係止突起4を有し、止水部材3は、組付空間23に配置され、環状の本体部31から外周側に突出する抜止め部32を有し、抜止め部32は、係止突起4と係合して止水部材3における組付空間23からの抜け出しを抑制し、嵌合方向と交差する面の全体が押圧面323として機能し、押圧面323から嵌合方向における厚さTが止水部材3の外縁に沿って均等となるように形成されるように構成されている。
【選択図】図8

特許請求の範囲【請求項１】
相手方コネクタと嵌合するハウジングと、
前記ハウジングに装着され前記相手方コネクタと前記ハウジングの間の止水を行う止水部材と、を備え、
前記ハウジングは、前記相手方コネクタに対向する対向面を嵌合方向に沿って窪ませた筒状の組付空間を形成し、前記組付空間の外周側の壁部から突出する係止突起を有し、
前記止水部材は、前記組付空間に配置され、環状の本体部から外周側に突出する抜止め部を有し、
前記抜止め部は、前記係止突起と係合して前記止水部材における前記組付空間からの抜け出しを抑制し、前記嵌合方向と交差する面の全体が押圧面として機能し、前記押圧面から前記嵌合方向における厚さが止水部材の外縁に沿って均等となるように形成されている、
コネクタ。
続きを表示（約 52 文字）【請求項２】
前記押圧面は、平坦な面となっている、
請求項１に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コネクタに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、コネクタとして、例えば、特許文献１に記載されるように、端子収容部の周りに環状の組付空間を形成するコネクタが知られている。このコネクタは、組付空間に止水部材を装着し、止水部材により嵌合される相手方コネクタとの止水を行っている。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－１４７４７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このコネクタにあっては、止水部材の装着が容易でない点で改善の余地がある。例えば、止水部材は、組付空間に装着された状態で組付空間から容易に抜け外れないように係止する必要がある。このため、止水部材を組付空間に対し係止した状態で装着するには止水部材の装着力が大きくなり、止水部材に大きな応力が加わり適切な組み付けが困難となることがある。
【０００５】
そこで、本発明は、止水部材の組み付けが適切に行えるコネクタを提供することを目的とする。
【課題を解決するための手段】
【０００６】
すなわち、本発明に係るコネクタは、相手方コネクタと嵌合するハウジングと、前記ハウジングに装着され前記相手方コネクタと前記ハウジングの間の止水を行う止水部材と、を備え、前記ハウジングは、前記相手方コネクタに対向する対向面を嵌合方向に沿って窪ませた筒状の組付空間を形成し、前記組付空間の外周側の壁部から突出する係止突起を有し、前記止水部材は、前記組付空間に配置され、環状の本体部から外周側に突出する抜止め部を有し、前記抜止め部は、前記係止突起と係合して前記止水部材における前記組付空間からの抜け出しを抑制し、前記嵌合方向と交差する面の全体が押圧面として機能し、前記押圧面から前記嵌合方向における厚さが止水部材の外縁に沿って均等となるように形成されるように構成されている。
【発明の効果】
【０００７】
本発明に係るコネクタによれば、止水部材の組み付けを適切に行うことができる。
【図面の簡単な説明】
【０００８】

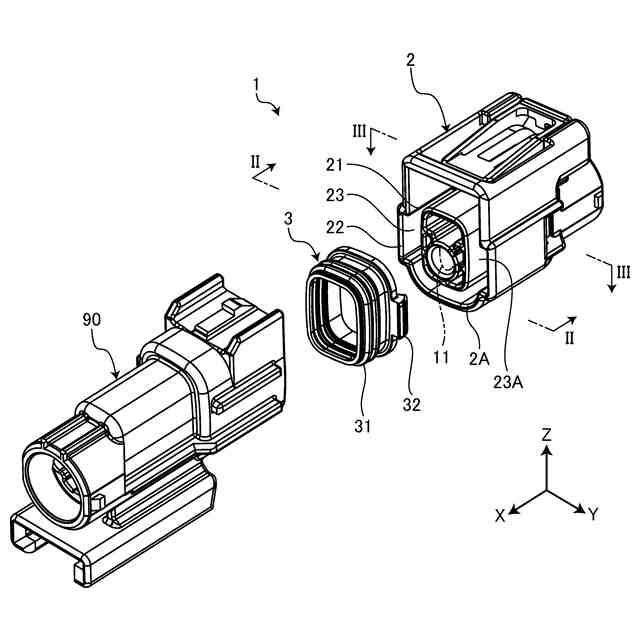

図１は、実施形態に係るコネクタの分解斜視図である。

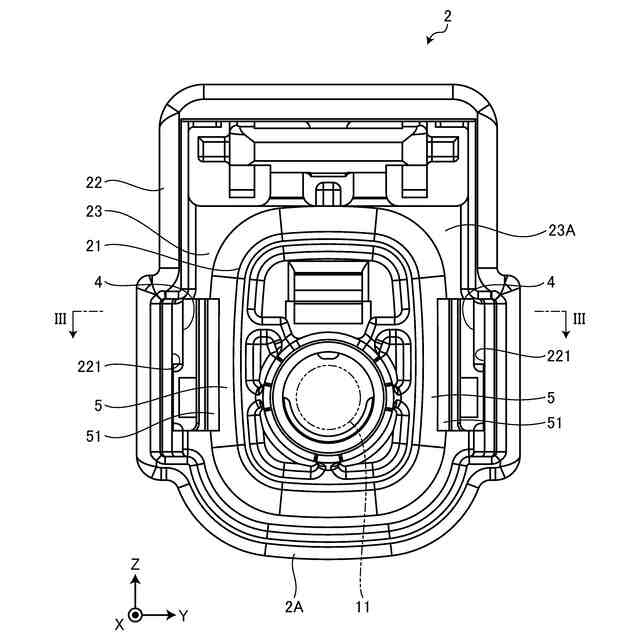

図２は、実施形態に係るコネクタのハウジングを示す図である。

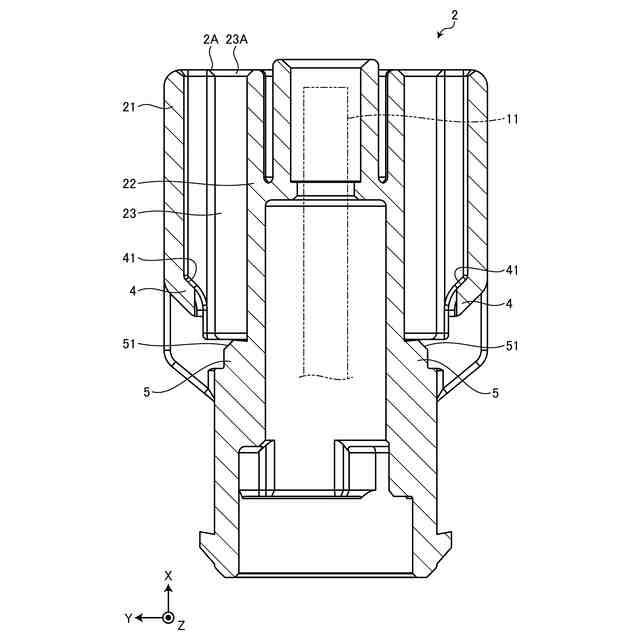

図３は、図２のIII-IIIにおけるハウジングの断面図である。
図４は、実施形態に係るコネクタの止水部材の斜視図である。

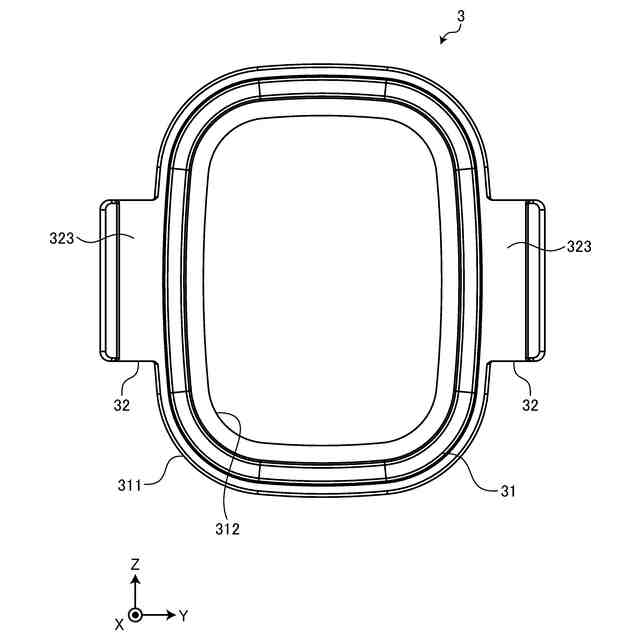

図５は、実施形態に係るコネクタの止水部材の平面図である。

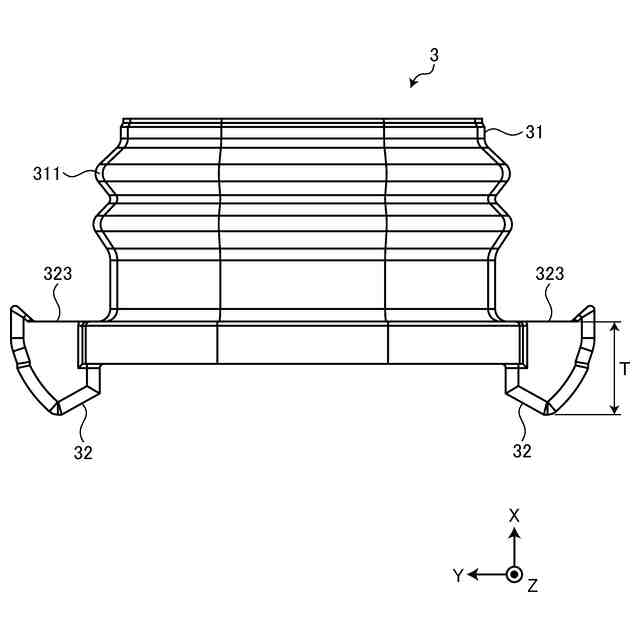

図６は、実施形態に係るコネクタの止水部材の正面図である。
図７は、実施形態に係るコネクタの斜視図である。

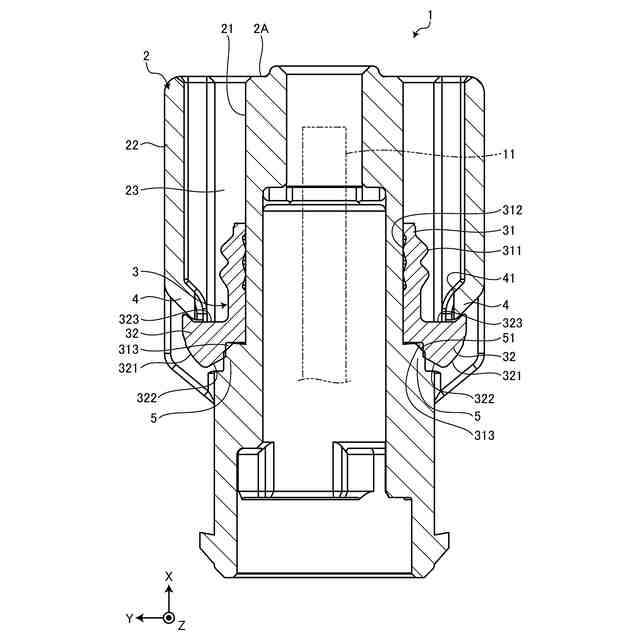

図８は、図５のVI-VIにおけるコネクタの断面図である。
図９は、実施形態に係るコネクタの組付の説明図である。

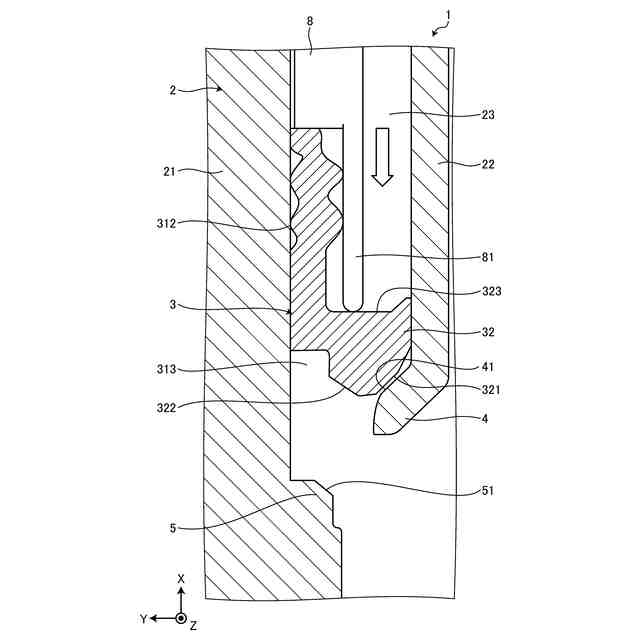

図１０は、実施形態に係るコネクタの組付の説明図である。
図１１は、実施形態に係るコネクタの組付の説明図である。
図１２は、実施形態に係るコネクタの組付の説明図である。
【発明を実施するための形態】
【０００９】
以下に、本発明に係る実施形態を図面に基づいて詳細に説明する。なお、この実施形態により本発明が限定されるものではない。また、下記実施形態における構成要素には、当業者が置換可能かつ容易なもの、あるいは実質的に同一のものが含まれる。
【００１０】
［実施形態］
本実施形態は、コネクタに関する。以下の説明では、互いに交差する第一方向、第二方向、及び、第三方向のうち、第一方向を「接続方向Ｘ」といい、第二方向を「幅方向Ｙ」といい、第三方向を「高さ方向Ｚ」という。ここでは、接続方向Ｘと幅方向Ｙと高さ方向Ｚとは、相互に直交する。接続方向Ｘは、コネクタと相手方コネクタの接続方向及び嵌合方向に相当する。幅方向Ｙと高さ方向Ｚとは、接続方向Ｘと交差する交差方向に相当する。また、以下の説明で用いる各方向は、特に断りのない限り、各部が相互に組み付けられた状態での方向を表すものとする。なお、ここでいう直交は、ほぼ直交を含む。
（【００１１】以降は省略されています）
