発明の名称シートハーネス
出願人矢崎総業株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類B60N 2/90 20180101AFI20250917BHJP(車両一般)
要約【課題】組付作業の作業性を向上することができるシートハーネスを提供することを目的とする。
【解決手段】シートハーネス1は、可撓性を有し、車両100のスライドシート110における座面部111の内部に設けられ、当該座面部111のスライド移動に追従して屈曲する平型配索材10と、平型配索材10に実装され、車両100のECU2を構成する電子部品20と、平型配索材10の端部に設けられ、ECU2を構成する電子部品20と電気的に接続されるコネクタ30と、コネクタ30を介して平型配索材10と接続され、ECU2を構成する電子部品20とスライドシート110に設けられる装置とを電気的に接続する配索材40と、を備える。
【選択図】図1

特許請求の範囲【請求項１】
可撓性を有し、車両のスライドシートにおける座面部の内部に設けられ、当該座面部のスライド移動に追従して屈曲する平型配索材と、
前記平型配索材に実装され、前記車両のＥＣＵを構成する電子部品と、
前記平型配索材の端部に設けられ、前記ＥＣＵを構成する前記電子部品と電気的に接続されるコネクタと、
前記コネクタを介して前記平型配索材と接続され、前記ＥＣＵを構成する前記電子部品と前記スライドシートに設けられる装置とを電気的に接続する配索材と、
を備えた、シートハーネス。
続きを表示（約 350 文字）【請求項２】
前記平型配索材は、前記座面部に固定され当該座面部に沿って平面状に形成された非屈曲部を有し、当該非屈曲部に前記ＥＣＵを構成する前記電子部品が実装される、
請求項１に記載のシートハーネス。
【請求項３】
前記平型配索材は、前記非屈曲部に対して屈曲した状態で設けられた屈曲部を有し、当該屈曲部は、一端部が前記非屈曲部と接続され当該非屈曲部と共に前記座面部と一体でスライド可能に構成され、かつ他端部が前記座面部と一体でスライド不能に構成される、
請求項２に記載のシートハーネス。
【請求項４】
前記平型配索材は、前記非屈曲部と前記屈曲部とがＳ字状またはＣ字状の断面形状を有するように構成される、
請求項３に記載のシートハーネス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シートハーネスに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来のシートハーネスに関する技術として、例えば、特許文献１には、可撓性を有し、車両のスライドシートにおける座面部の内部に設けられ、当該座面部のスライド移動に追従して屈曲する平型配索材と、平型配索材の端部に設けられるコネクタと、コネクタを介して平型配索材と接続される配索材と、を備えたシートハーネスが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１４６９４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上述した特許文献１に記載のシートハーネスでは、例えば、平型配索材や配索材等を介してスライドシートに設けられる装置とＥＣＵとが電気的に接続される場合があるが、この場合、ＥＣＵは搭載される車両に応じて設置位置に違いがあるため、組付作業の作業性が悪化してしまう虞があった。
【０００５】
本発明は、上記の事情に鑑みてなされたものであって、組付作業の作業性を向上することができるシートハーネスを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明に係るシートハーネスは、可撓性を有し、車両のスライドシートにおける座面部の内部に設けられ、当該座面部のスライド移動に追従して屈曲する平型配索材と、前記平型配索材に実装され、前記車両のＥＣＵを構成する電子部品と、前記平型配索材の端部に設けられ、前記ＥＣＵを構成する前記電子部品と電気的に接続されるコネクタと、前記コネクタを介して前記平型配索材と接続され、前記ＥＣＵを構成する前記電子部品と前記スライドシートに設けられる装置とを電気的に接続する配索材と、を備える。
【発明の効果】
【０００７】
本発明に係るシートハーネスでは、平型配索材には、車両のＥＣＵを構成する電子部品が実装され、かつ当該電子部品は、配索材を介してスライドシートに設けられる装置と電気的に接続される。この構成により、シートハーネスは、例えば、平型配索材とＥＣＵとを統合することができ、ひいては当該平型配索材とＥＣＵとを接続する配索材（ハーネス）を削減することができる。この結果、シートハーネスは、組付作業の作業性を向上することができる、という効果を奏する。
【図面の簡単な説明】
【０００８】

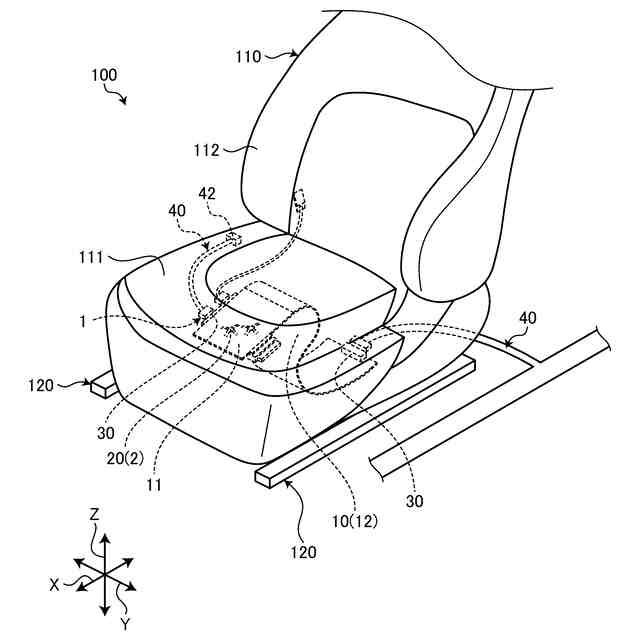

図１は、実施形態に係るシートハーネスが適用されるスライドシートの例示的な斜視図である。

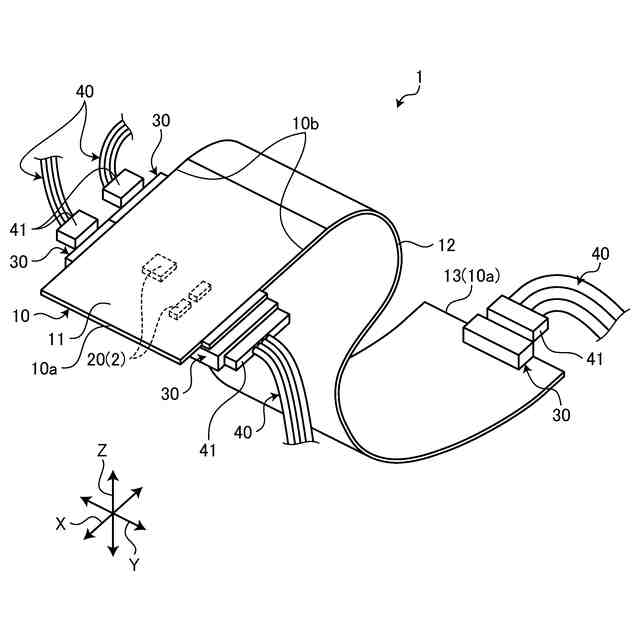

図２は、実施形態に係るシートハーネスの例示的な斜視図である。
【発明を実施するための形態】
【０００９】
以下、本発明に係る実施形態を図面に基づいて詳細に説明する。なお、下記実施形態によりこの発明が限定されるものではない。また、下記実施形態における構成要素には、当業者が置換可能かつ容易なもの、あるいは実質的に同一のものが含まれる。なお、本明細書では、序数は、部品や、部材、部位、位置、方向等を区別するためだけに用いられており、順番や優先度を示すものではない。
【００１０】
［実施形態］
図１は、実施形態に係るシートハーネス１が適用されるスライドシート１１０の斜視図である。図１に示される本実施形態のシートハーネス１は、自動車等の車両１００に適用され、当該車両１００に搭載される各装置間を接続し電源供給や信号通信に用いられるものである。本実施形態のシートハーネス１は、例えば、車両１００のスライドシート１１０に設けられ、当該スライドシート１１０における座面部１１１の内部に配索される。スライドシート１１０は、車両１００の運転席や、助手席、後部座席等に設けられるシート（座席）であり、車両幅方向Ｙの両端部に設けられる一対のスライドレール１２０を介して、車両前後方向Ｘに沿ってスライド可能に支持されている。
