特許ウォッチ

公開番号2025140247
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039517
出願日2024-03-13
発明の名称粘着剤組成物、それを用いてなる粘着剤、粘着シート、および積層体
出願人三菱ケミカル株式会社
代理人個人
主分類C09J 133/00 20060101AFI20250919BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】ホットメルト塗工性が良好で、耐熱性が高く、ポリ塩化ビニル(PVC)基材シート上に塗工して粘着シートを作成した場合、当該粘着シートの粘着剤層がPVC基材シートとの密着性に優れ、難接着性のオレフィン被着体への高い粘着力を有することに加え、粘着シートの透明性にも優れる粘着剤が得られる粘着剤組成物の提供。
【解決手段】(メタ)アクリル系樹脂(A)と塩素化ポリオレフィン(B)とを含む粘着剤組成物であって、前記(メタ)アクリル系樹脂(A)が、活性エネルギー線活性部位を有するモノマー(a1)由来の構成単位を含有し、前記塩素化ポリオレフィン(B)の塩素含有率が、前記塩素化ポリオレフィン(B)全体の25重量%を超えて、36重量%未満である粘着剤組成物。
【選択図】なし
特許請求の範囲【請求項１】
（メタ）アクリル系樹脂（Ａ）と塩素化ポリオレフィン（Ｂ）とを含む粘着剤組成物であって、
前記（メタ）アクリル系樹脂（Ａ）が、活性エネルギー線活性部位を有するモノマー（ａ１）由来の構成単位を含有し、
前記塩素化ポリオレフィン（Ｂ）の塩素含有率が、前記塩素化ポリオレフィン（Ｂ）全体の２５重量％を超えて、３６重量％未満である粘着剤組成物。
続きを表示（約 440 文字）【請求項２】
前記（メタ）アクリル系樹脂（Ａ）が、極性基含有エチレン性不飽和モノマー（ａ３）由来の構成単位を有する請求項１に記載の粘着剤組成物。
【請求項３】
前記塩素化ポリオレフィン（Ｂ）の重量平均分子量が３万以下である請求項１又は２記載の粘着剤組成物。
【請求項４】
更に、粘着付与剤（Ｃ）を含む請求項１又は２記載の粘着剤組成物。
【請求項５】
熱架橋剤（Ｄ）の含有量が０．０５質量％未満である請求項１又は２記載の粘着剤組成物。
【請求項６】
請求項１又は２記載の粘着剤組成物が架橋されてなる粘着剤。
【請求項７】
請求項６記載の粘着剤からなる粘着剤層を有する粘着シート。
【請求項８】
ポリ塩化ビニル基材シートと、請求項６記載の粘着剤からなる粘着剤層とを有する粘着シート。
【請求項９】
請求項６記載の粘着剤からなる粘着剤層と部材とが積層されている積層体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、粘着剤組成物およびその用途に関し、詳しくは、ホットメルト塗工用の粘着シート、および積層体等に使用できる粘着剤組成物、それを用いてなる粘着剤、粘着シート、および積層体に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
ポリプロピレン等のオレフィンは、自動車部品、建築材料、電子部品及びＯＡ機器等の様々な用途に用いられており、使用される環境も多岐にわたる。このようにオレフィンは汎用性が高いにもかかわらず、表面エネルギーが低いため難接着性である。
【０００３】
近年、難接着性のオレフィンに接着できるものとして、例えば特許文献１には、特定の構造を持つアクリルポリマーと、融解熱が０～５Ｊ／ｇであり、塩素含有量が１６～２５質量％である塩素化ポリオレフィンとを含む感圧接着剤が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－１５１４８５号公報
国際公開第２０２０／１５８４７５号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
一方、近年、消費者の嗜好の多様化に伴い、自動車部品、建築材料、電子部品及びＯＡ機器等の部品には意匠性も求められる傾向にある。また、自動車用等の粘着シートの基材として透明なポリ塩化ビニルを用いた粘着シートが使われることが多い。そのため、粘着剤層としては、基材に使われるポリ塩化ビニルへの高い密着性、オレフィン等の難接着性被着体への高い粘着力に加え、粘着シートの透明性が求められている。
【０００６】
さらに、近年の環境への関心の高まりから、有機溶剤を使用しない粘着剤組成物が注目されている。例えば、特許文献２には、無溶剤で加熱溶融させて基材上に塗工可能なアクリル系ホットメルト型粘着剤組成物が記載されている。ホットメルト型粘着剤組成物の特徴として、加熱溶融させて塗工するために、粘着剤組成物自体の低溶融粘度性と高耐熱性も求められる。
【０００７】
本発明は、ホットメルト塗工性が良好で、耐熱性が高い粘着剤組成物の提供を目的とする。また、当該粘着剤組成物をポリ塩化ビニル（ＰＶＣ）基材シート上に塗工して粘着シートを作成した場合、当該粘着シートの粘着剤層がＰＶＣ基材シートとの密着性に優れ、難接着性のオレフィン被着体への高い粘着力を有することに加え、粘着シートの透明性にも優れる粘着剤が得られる粘着剤組成物の提供を目的とする。さらに、本発明は、該粘着剤組成物が架橋させてなる粘着剤、該粘着剤からなる粘着層を有する粘着シート、粘着剤層と他の基材とが積層されている積層体の提供を目的とする。
【課題を解決するための手段】
【０００８】
しかるに本発明者は、かかる事情に鑑み鋭意研究を重ねた結果、活性エネルギー線活性部位を有するモノマー（ａ１）由来の構成単位を含有する（メタ）アクリル系樹脂（Ａ）と特定の塩素含有率を有する塩素化ポリオレフィン（Ｂ）を含む粘着剤組成物は、ホットメルト塗工性が良好で、耐熱性が高いことを見出した。また、当該粘着剤組成物をＰＶＣ基材シート上に塗工して粘着シートを作成した場合、当該粘着シートの粘着剤層がＰＶＣ基材シートとの密着性に優れ、難接着性のオレフィン被着体への高い粘着力を有することに加え、粘着シートの透明性にも優れることを見出して本発明を完成した。
【０００９】
即ち、本発明は以下の態様を含む。
本発明の態様（１）は、（メタ）アクリル系樹脂（Ａ）と塩素化ポリオレフィン（Ｂ）とを含む粘着剤組成物であって、前記（メタ）アクリル系樹脂（Ａ）が、活性エネルギー線活性部位を有するモノマー（ａ１）由来の構成単位を含有し、前記塩素化ポリオレフィン（Ｂ）の塩素含有率が、前記塩素化ポリオレフィン（Ｂ）全体の２５重量％を超えて、３６重量％未満である粘着剤組成物である。
【００１０】
本発明の態様（２）は、態様（１）の粘着剤組成物において、前記（メタ）アクリル系樹脂（Ａ）が、極性基含有エチレン性不飽和モノマー（ａ３）由来の構成単位を有する。

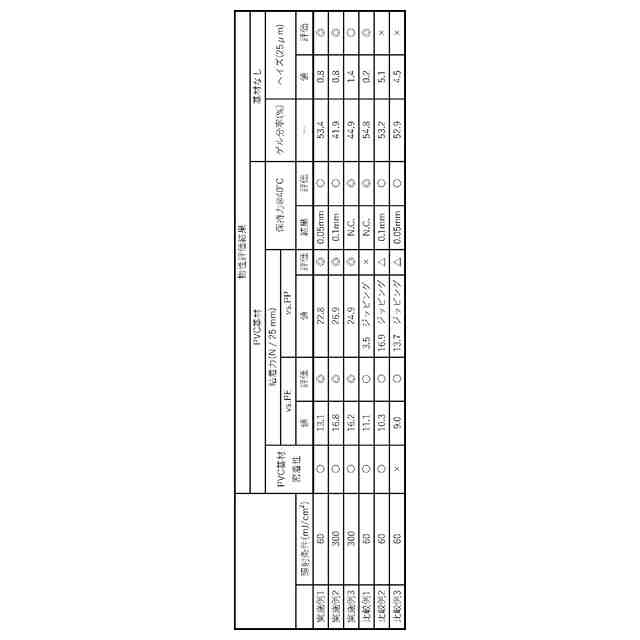

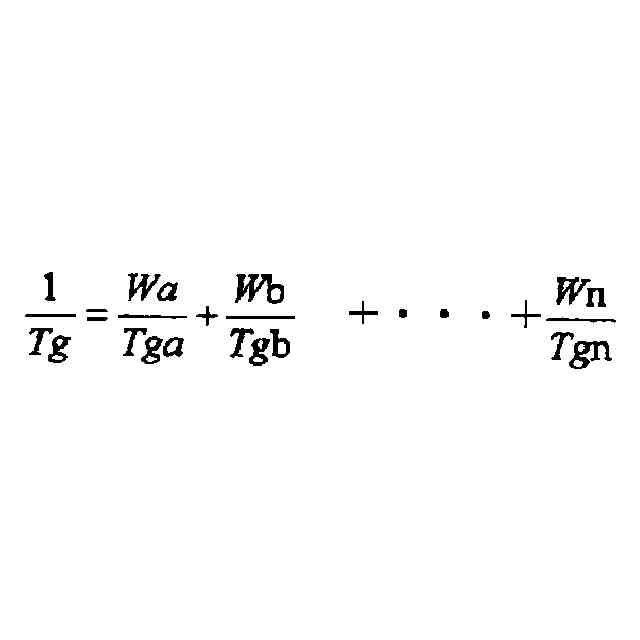

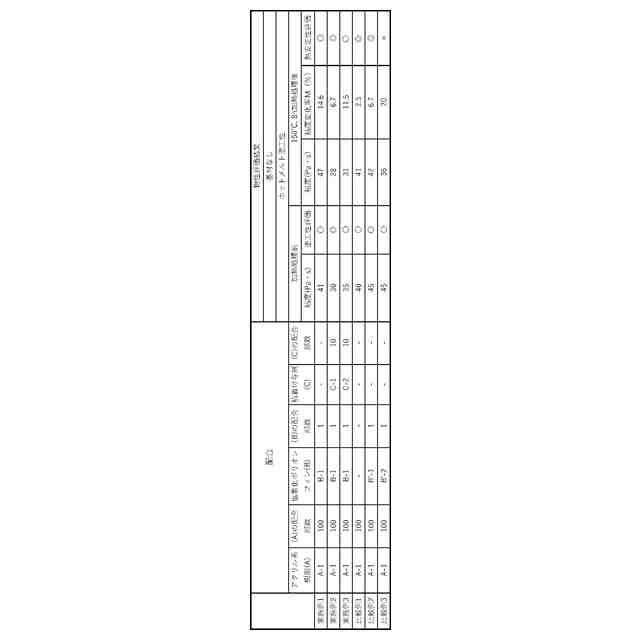

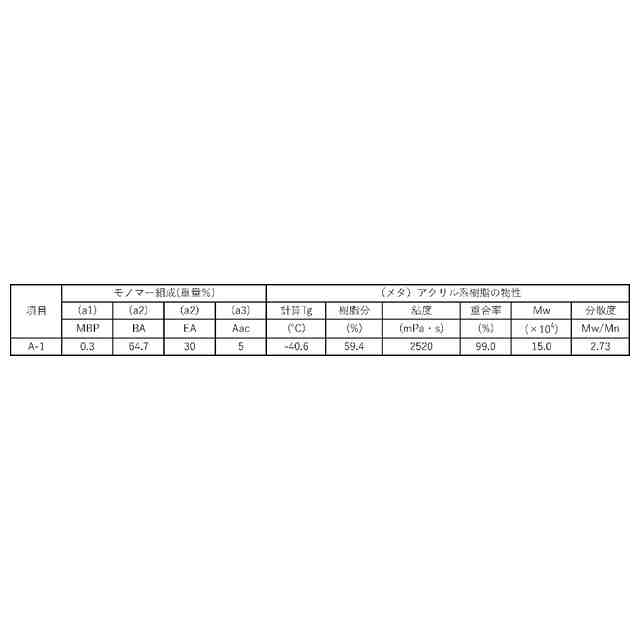

（【００１１】以降は省略されています）

関連特許
