公開番号2025141089
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040845
出願日2024-03-15
発明の名称アンテナ装置、及びアンテナ筐体
出願人矢崎総業株式会社
代理人個人,個人
主分類H01Q 1/42 20060101AFI20250919BHJP(基本的電気素子)
要約【課題】アンテナ利得の低下を抑制しながら筐体としての機能を保ち成形性も確保された筐体を備えるアンテナ装置、及び当該筐体としてのアンテナ筐体を提供する。
【解決手段】アンテナ装置1は、電波透過性を有する材料で形成された筐体10と、筐体10に収容され、筐体10の角部10Aの位置に主放射方向が設定されたアンテナ素子2とを備え、筐体10は、角部10Aを構成する曲面部10Cと、曲面部10Cに接続された上面部10U及び側面部10Sとを備え、筐体10の厚みは、上面部10U及び側面部10Sから曲面部10Cの中心にかけて漸次的に増加し、筐体10の内面は、上面部10U及び側面部10Sから曲面部10Cの中心まで無段差で連続的に繋がっている。
【選択図】図4
特許請求の範囲【請求項１】
電波透過性を有する材料で形成された筐体と、
前記筐体に収容され、前記筐体の角部の位置に主放射方向が設定されたアンテナ素子と
を備え、
前記筐体は、
前記角部を構成する曲面部と、
前記曲面部に接続された平面部と
を備え、
前記筐体の厚みは、前記平面部から前記曲面部の中心にかけて漸次的に増加し、
前記筐体の内面は、前記平面部から前記曲面部の中心まで無段差で連続的に繋がっている
アンテナ装置。
続きを表示（約 670 文字）【請求項２】
前記曲面部の中心における厚みは、前記アンテナ素子から放射された電波の前記筐体の内部における実効波長の１／２の整数倍である請求項１に記載のアンテナ装置。
【請求項３】
前記アンテナ素子と前記曲面部の中心との距離は、前記アンテナ素子から放射される電波の波長の１／２の整数倍である請求項１又は２に記載のアンテナ装置。
【請求項４】
前記曲面部の中心における厚みは、下記（１）式を満足する請求項１又は２に記載のアンテナ装置。
TIFF
2025141089000003.tif
11
56
但し、ｒ
０
は前記曲面部の外面の曲率半径であり、ｒ
ｉ
は前記曲面部の内面の曲率半径であり、ｄ
０
は前記曲面部の中心における厚みであり、ｄ
１
は前記平面部の厚みであり、θは前記アンテナ素子の主放射方向と前記アンテナ素子の放射面との角度である。
【請求項５】
電波透過性を有する材料で形成された筐体であり、当該筐体の角部の位置に主放射方向が設定されるアンテナ素子を収容するアンテナ筐体であって、
前記角部を構成する曲面部と、
前記曲面部に接続された平面部と
を備え、
前記筐体の厚みは、前記平面部から前記曲面部の中心にかけて漸次的に増加し、
前記筐体の内面は、前記平面部から前記曲面部の中心まで無段差で連続的に繋がっている
アンテナ筐体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、アンテナ装置、及びアンテナ筐体に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
パッチアレイアンテナがレドームに収納されたアンテナ装置として、パッチアレイアンテナの中心から見て放射垂直面となす角度が－４５°及び＋４５°の位置でレドームの厚みがステップ状に変化するように、レドームの内壁が形成されたものが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１６／１３６９２７号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載のアンテナ装置では、アンテナ素子から放射された電波が当たるレドームの内壁面の形状がステップ状になっているため、電波の乱反射が起きる可能性がある。それにより、アンテナ素子の主放射方向以外の位置にサイドローブが発生する等、アンテナ素子の放射パターンが乱れ、アンテナ利得が低下することが考えられる。
【０００５】
また、樹脂成形品であるレドームに厚みが急激に変化する箇所が存在しているため、樹脂成形の際に当該箇所付近に反りが発生し成形不良となる可能性がある。さらに、アンテナ利得を最大化するレドームの厚みは透過する電波の波長の１／２ということが知られているが、高周波帯域でのアンテナ利得を最大化するためのレドームの厚みは、成形不良となる恐れのある程に大きくなることが考えられる。
【０００６】
本発明は、上記事情に鑑み、アンテナ利得の低下を抑制しながら筐体としての機能を保ち成形性も確保された筐体を備えるアンテナ装置、及び当該筐体としてのアンテナ筐体を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明のアンテナ装置は、電波透過性を有する材料で形成された筐体と、前記筐体に収容され、前記筐体の角部の位置に主放射方向が設定されたアンテナ素子とを備え、前記筐体は、前記角部を構成する曲面部と、前記曲面部に接続された平面部とを備え、前記筐体の厚みは、前記平面部から前記曲面部の中心にかけて漸次的に増加し、前記筐体の内面は、前記平面部から前記曲面部の中心まで無段差で連続的に繋がっている。
【０００８】
本発明のアンテナ筐体は、電波透過性を有する材料で形成された筐体であり、当該筐体の角部の位置に主放射方向が設定されるアンテナ素子を収容するアンテナ筐体であって、前記角部を構成する曲面部と、前記曲面部に接続された平面部とを備え、前記筐体の厚みは、前記平面部から前記曲面部の中心にかけて漸次的に増加し、前記筐体の内面は、前記平面部から前記曲面部の中心まで無段差で連続的に繋がっている。
【発明の効果】
【０００９】
本発明によれば、アンテナ利得の低下を抑制しながら筐体としての機能を保ち成形性も確保された筐体を備えるアンテナ装置、及び当該筐体としてのアンテナ筐体を提供することができる。
【図面の簡単な説明】
【００１０】

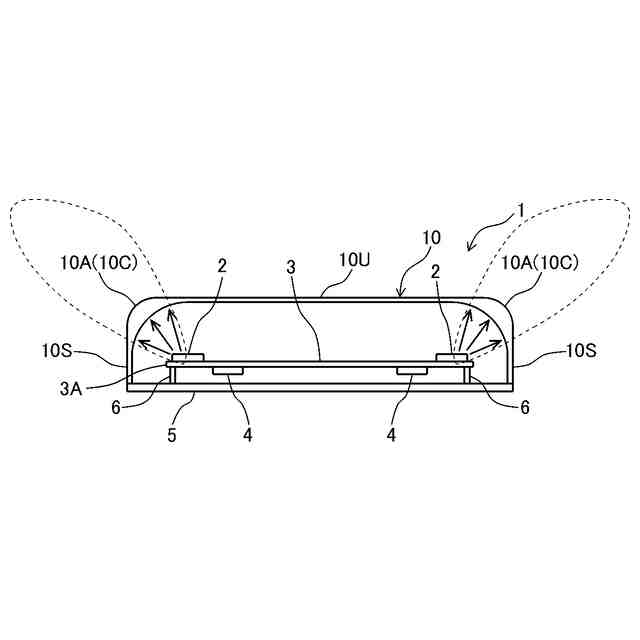

図１は、本発明の一実施形態に係るアンテナ装置を示す断面図である。

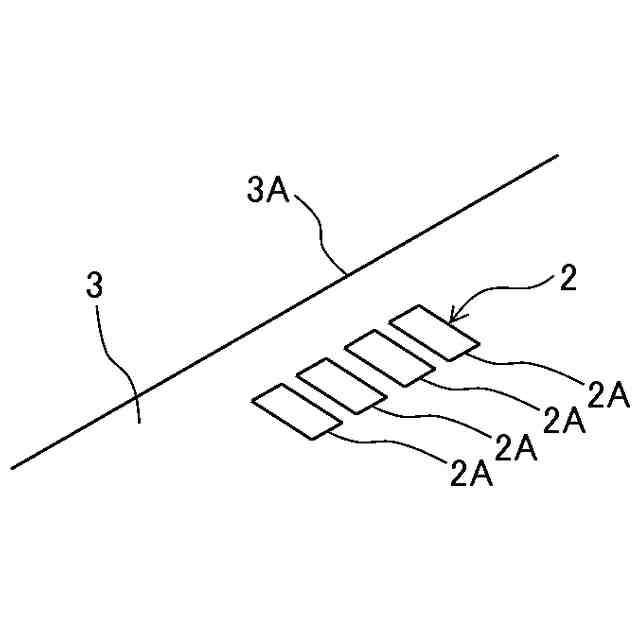

図２は、図１に示すアンテナ素子を示す斜視図である。

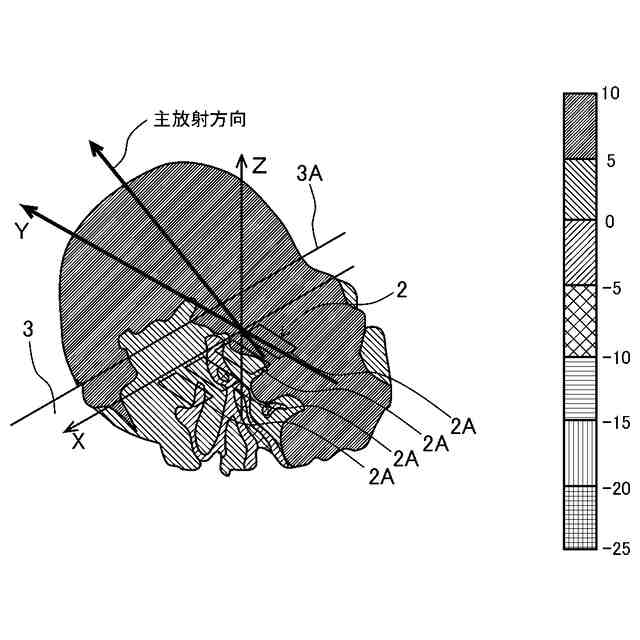

図３は、図２に示すアンテナ素子の放射パターンを示す図である。

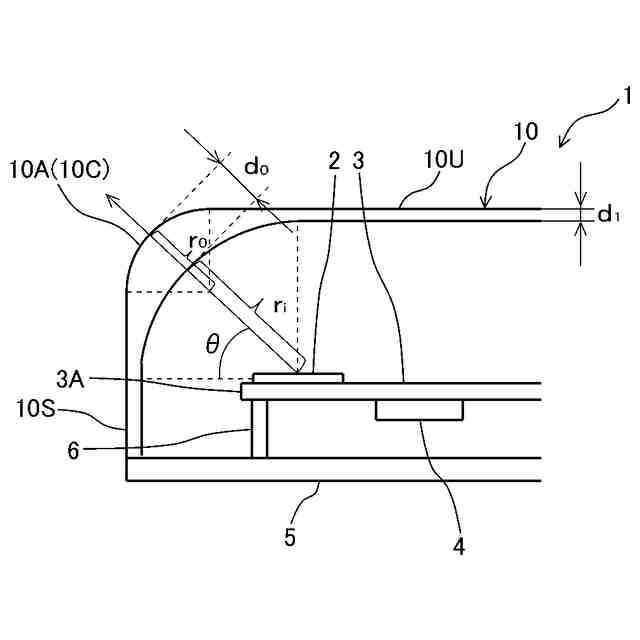

図４は、図１に示すアンテナ装置の一部を拡大して示す断面図である。

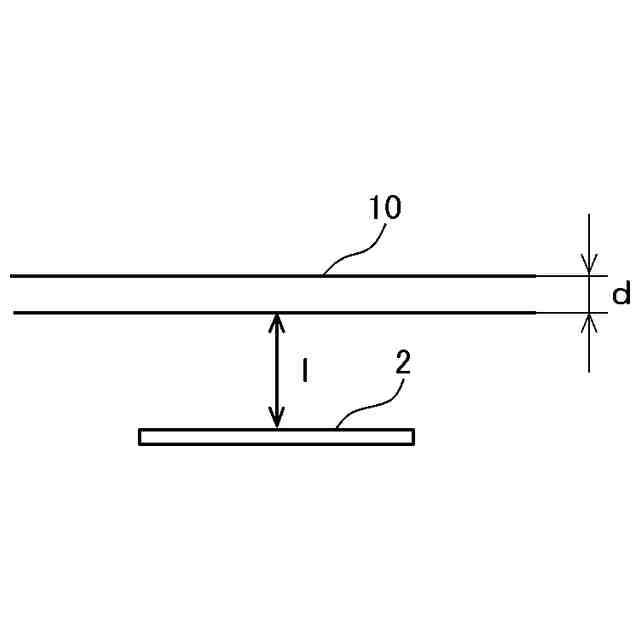

図５は、アンテナ素子と筐体との関係を示す図である。

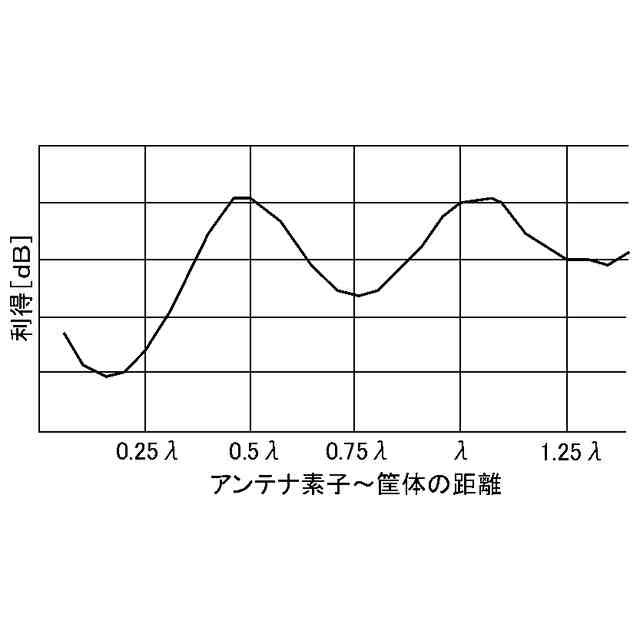

図６は、アンテナ素子と筐体との間の距離とアンテナ利得との関係についてのシミュレーションの結果を示すグラフである。

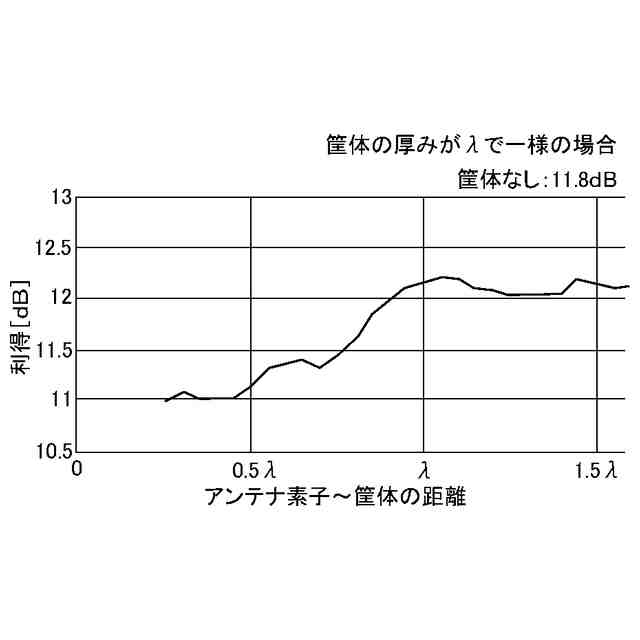

図７は、筐体の厚みがλで一様の場合におけるアンテナ素子と筐体との間の距離とアンテナ利得との関係についてのシミュレーションの結果を示すグラフである。
図８は、アンテナ素子と筐体との間の距離がλである場合におけるアンテナ素子の厚みとアンテナ利得との関係についてのシミュレーションの結果を示すグラフである。
図９は、アンテナ素子と筐体との間の距離がλでアンテナ素子の主放射方向以外の筐体の厚みが２ｍｍである場合におけるアンテナ素子の主放射方向の筐体の厚みとアンテナ利得との関係についてのシミュレーションの結果を示すグラフである。
図１０は、比較例に係るアンテナ装置の一部を拡大して示す断面図である。
図１１は、図１０に示すアンテナ装置の放射パターンを示す図である。
図１２は、図１に示すアンテナ装置の放射パターンを示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
