公開番号2025141201
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024041032
出願日2024-03-15
発明の名称高圧タンク
出願人トヨタ自動車株式会社
代理人個人,個人,個人
主分類B29C 69/00 20060101AFI20250919BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】補強層と保護層との間に透過したガスが溜まり難い高圧タンクを提供する。
【解決手段】補強層12の外表面に熱可塑性樹脂からなる保護層13を備える高圧タンク10であって、保護層の一部は補強層に対して溶着されている。1つの溶着部13aは高圧タンク10の軸線方向に沿って一方の端部から他方の端部に延びるように線状に形成され、このような溶着部13aが高圧タンク10の周方向に所定の間隔で設けられている。従って、本形態では高圧タンク10の周方向に溶着部13aと未溶着部とが交互に形成されている。
【選択図】図4
特許請求の範囲【請求項１】
補強層の外表面に熱可塑性樹脂からなる保護層を備える高圧タンクであって、
前記保護層の一部は前記補強層に対して溶着されている、
高圧タンク。

発明の詳細な説明【技術分野】
【０００１】
本開示は、高圧タンクに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、炭素繊維強化プラスチックからなる補強層の表面に射出成形および加熱により熱可塑性樹脂の保護層が形成される高圧タンクが開示されている（例えば図１、段落００３０）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１５６４５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、射出成型で熱可塑性樹脂の保護層を形成すると、補強層と保護層との間に透過した水素が溜まりやすい問題がある。
【０００５】
本開示は、これらの実情に鑑みてなされたものであり、補強層と保護層との間に透過したガスが溜まり難い高圧タンクを提供することを課題とする。
【課題を解決するための手段】
【０００６】
本願は、補強層の外表面に熱可塑性樹脂からなる保護層を備える高圧タンクであって、保護層の一部は補強層に対して溶着されている、高圧タンクを開示する。
【発明の効果】
【０００７】
本開示によれば、補強層に保護層を積層するように配置して、保護層はその一部を補強層に溶着することで、保護層と補強層の接着を保ちつつ、保護層と補強層との間に透過したガス（例えば水素）の逃げ道を作りやすくし、ガスの滞留を抑制することができる。
【図面の簡単な説明】
【０００８】

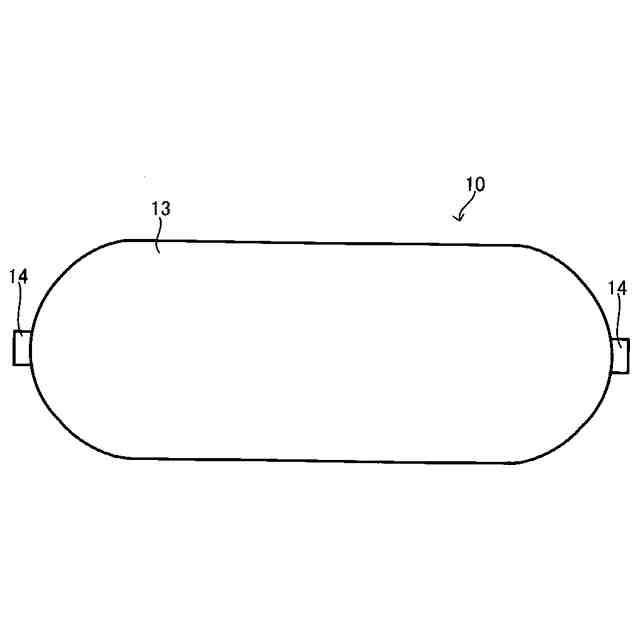

図１は高圧タンク１０の外観である。

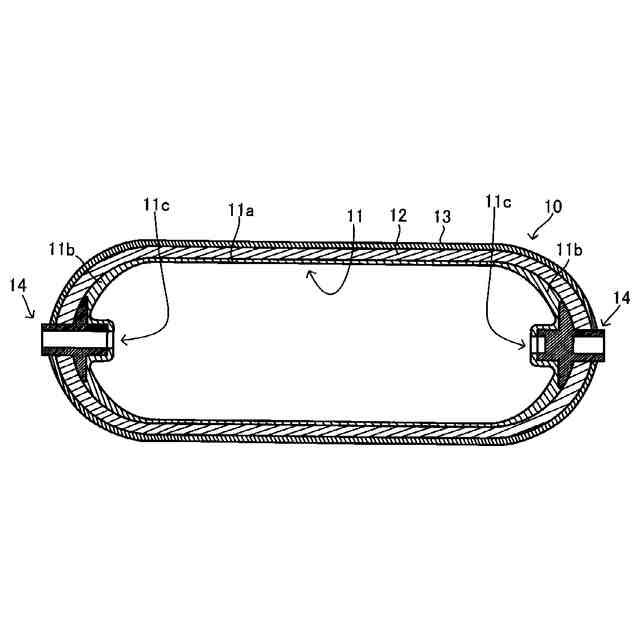

図２は高圧タンク１０の断面を模式的に示す図である。

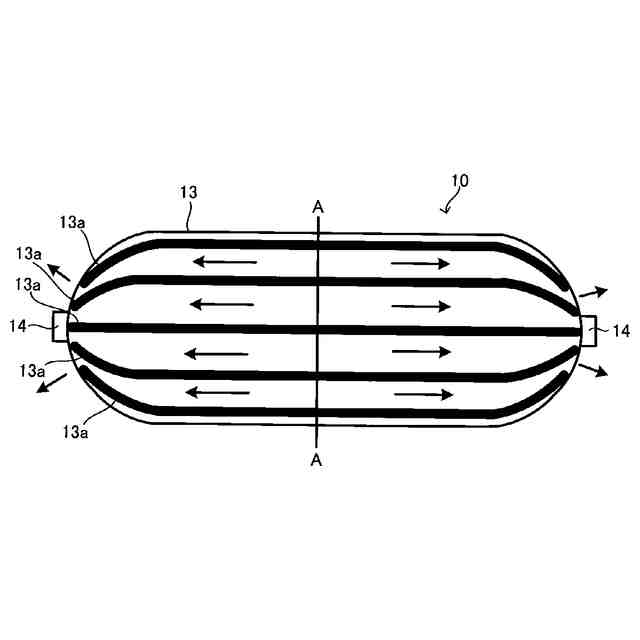

図３は溶着部１３ａの態様を説明する高圧タンク１０の外観である。

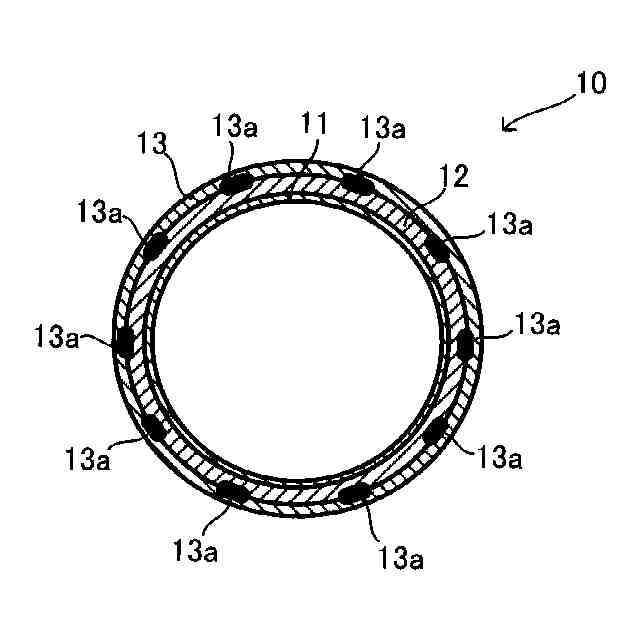

図４は溶着部１３ａの態様を説明する高圧タンク１０の断面図である。
【発明を実施するための形態】
【０００９】
１．高圧タンクの構造
図１には１つの形態にかかる高圧タンク１０の外観を模式的に表し、図２には高圧タンク１０の軸線に沿った断面を模式的に表した。これらの図からわかるように、本形態で高圧タンク１０はライナ１１、補強層１２、保護層１３、及び、口金１４を有している。以下に各構成について説明する。
【００１０】
１．１．ライナ
ライナ１１は、高圧タンク１０の内部空間を区画する中空の部材であり本形態では円筒状である。ライナ１１は、径が概ね一定である胴体部１１ａの両端の開口がドーム状の側端部１１ｂにより狭められ、狭められた開口１１ｃには口金１４が配置されている。
ライナ１１はその内部空間に収容されたもの（例えば水素）を保持することができる材料で構成されていればよく、材料は公知のものを用いることができる。具体的には例えばナイロン樹脂、ポリエチレン系の合成樹脂や、ステンレス鋼、アルミニウム等の金属等からなるものである。
ライナ１１の厚さは特に限定されることはないが、０．５ｍｍ～３．０ｍｍであることが好ましい。
その中でも、高圧タンクの軽量化の観点からライナを構成する材料は合成樹脂であることが好ましい。
（【００１１】以降は省略されています）
