公開番号2025142043
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2025119394,2022566511
出願日2025-07-16,2021-11-24
発明の名称表示装置
出願人株式会社半導体エネルギー研究所
代理人
主分類G09F 9/30 20060101AFI20250919BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】高精細な表示装置を提供する。
【解決手段】表示装置は、異なる色の光を呈する複数の発光素子を備える。発光素子は、マイクロキャビティ構造(微小共振器構造)が実現され、特定の波長の光が強められる。異なる色の光を呈する発光素子は、下部電極上に反射層と、厚さの異なる導電層を有し、下部電極と導電層は、発光素子内で電気的に接続される。異なる光路長によって、異なる色が強められた発光素子が作り分けられている。

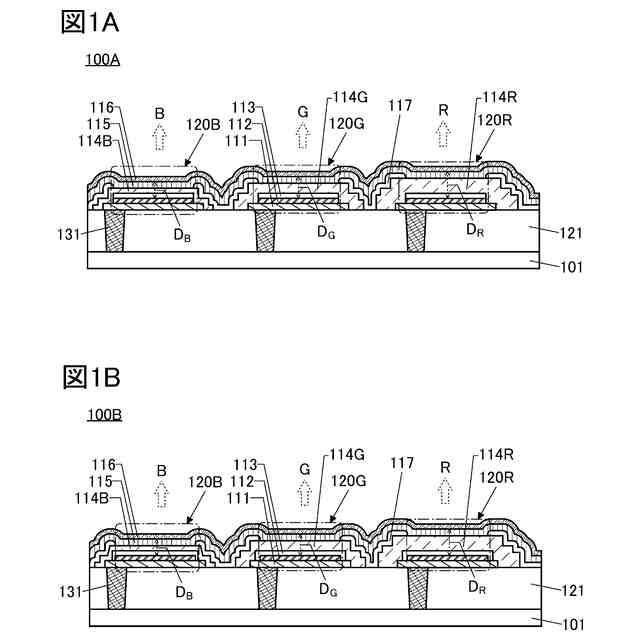

【選択図】図1

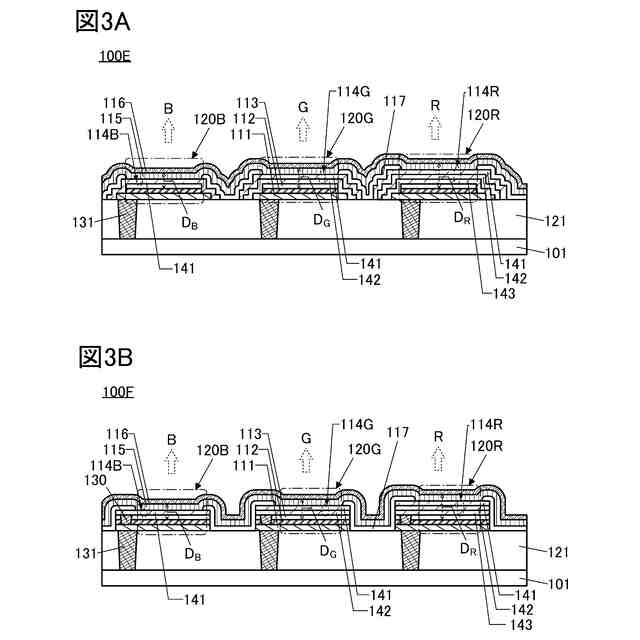

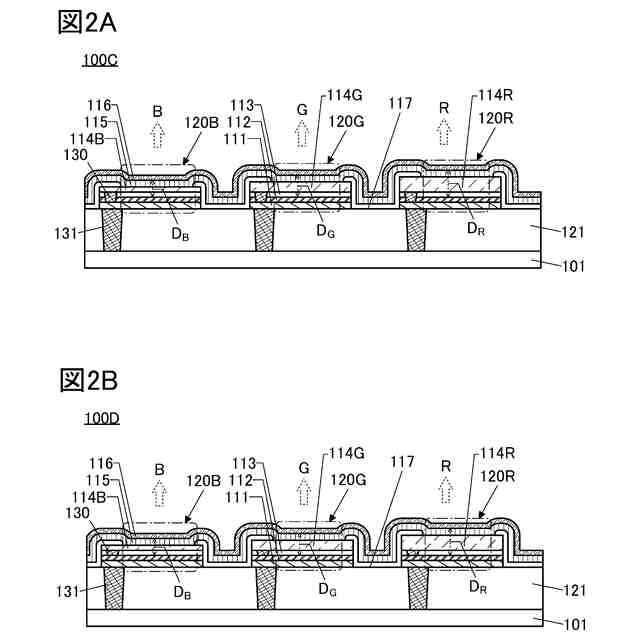

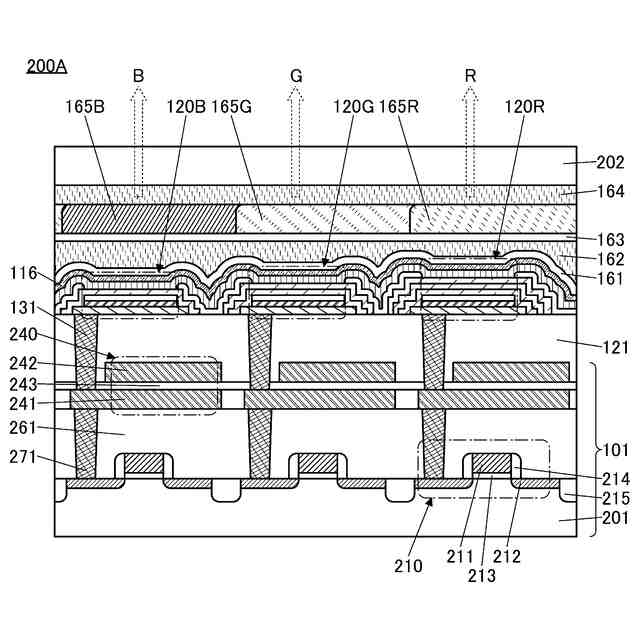

特許請求の範囲【請求項１】
発光素子を有する画素を複数有する表示装置であって、
前記画素の少なくとも一は、
画素電極としての機能を有する第１の導電層と、
前記第１の導電層の上方に位置する領域を有し、且つ可視光を反射する機能を有する第２の導電層と、
前記第２の導電層の上方に位置する領域を有する第１の絶縁層と、
前記第１の導電層の上面と接する領域と、前記第１の絶縁層の上方に位置する領域と、を有する第３の導電層と、
前記第３の導電層の上方に位置する領域を有するＥＬ層と、
前記ＥＬ層の上方に位置する領域を有し、且つ共通電極としての機能を有する第４の導電層と、を有する、表示装置。
続きを表示（約 760 文字）【請求項２】
第１の発光素子を有する第１の画素と、第２の発光素子を有する第２の画素と、を少なくとも有する表示装置であって、
前記第１の画素の画素電極としての機能を有する第１の導電層と、
前記第１の導電層の上方に位置する領域を有し、且つ可視光を反射する機能を有する第２の導電層と、
前記第２の導電層の上方に位置する領域を有する第１の絶縁層と、
前記第１の導電層の上面と接する領域と、前記第１の絶縁層の上方に位置する領域と、を有する第３の導電層と、
前記第２の画素の画素電極としての機能を有する第４の導電層と、
前記第４の導電層の上方に位置する領域を有し、且つ可視光を反射する機能を有する第５の導電層と、
前記第５の導電層の上方に位置する領域を有する第２の絶縁層と、
前記第４の導電層の上面と接する領域と、前記第２の絶縁層の上方に位置する領域と、を有する第６の導電層と、を有し、
前記第３の導電層の上方に位置する領域と、前記第６の導電層の上方に位置する領域と、を有するＥＬ層と、
前記ＥＬ層を介して第３の導電層の上方に位置する領域と、前記ＥＬ層を介して前記第６の導電層の上方に位置する領域と、を有し、且つ共通電極としての機能を有する第７の導電層と、を有し、
前記第１の発光素子と、前記第２の発光素子とは、異なる色を呈し、
前記第３の導電層の膜厚と、前記第６の導電層の膜厚とは、互いに異なる、表示装置。
【請求項３】
請求項２において、
前記第１の発光素子は、前記第２の発光素子よりも短波長に位置する光を呈し、
前記第３の導電層の膜厚は、前記第６の導電層の膜厚よりも小さい、表示装置。

発明の詳細な説明【技術分野】
【０００１】

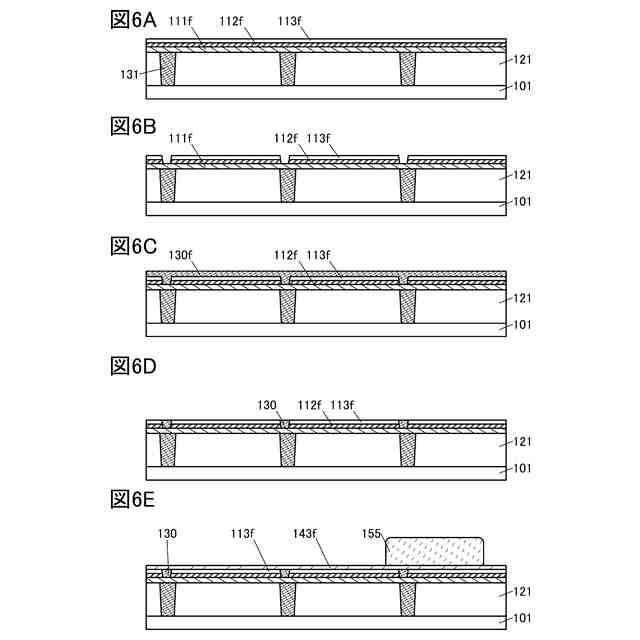

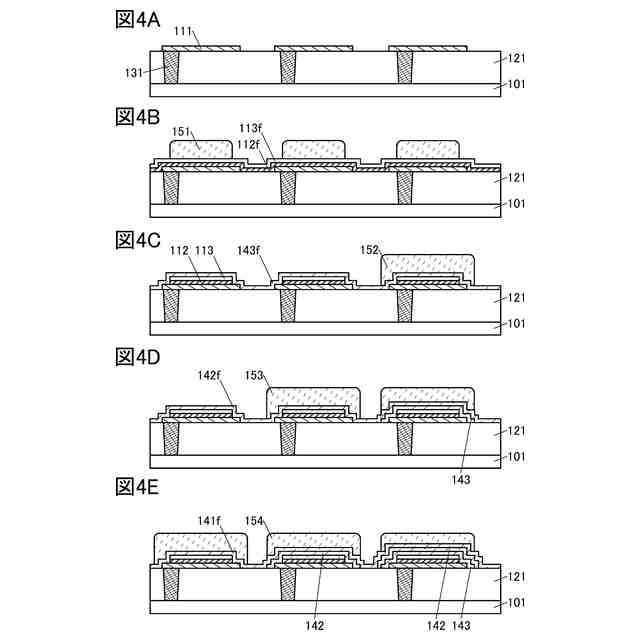

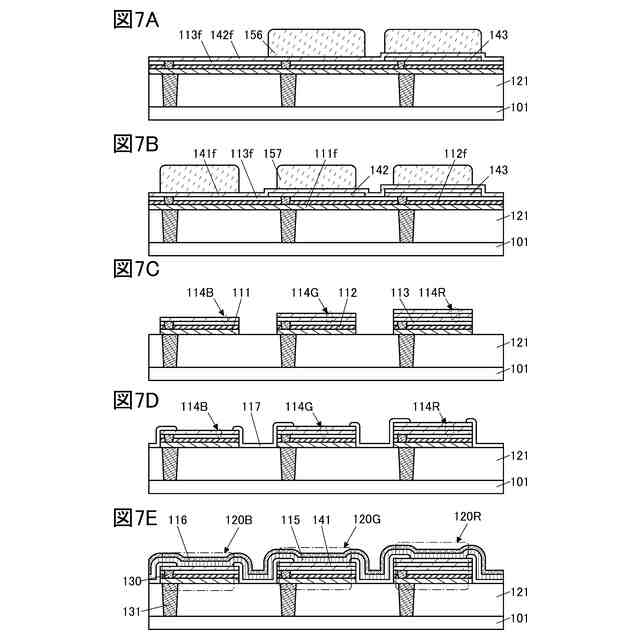

本発明の一態様は、表示装置、及び表示モジュールに関する。本発明の一様態は、表示装置の作製方法に関する。
続きを表示（約 1,500 文字）【０００２】
なお、本発明の一態様は、上記の技術分野に限定されない。本明細書等で開示する本発明の一態様の技術分野としては、半導体装置、表示装置、発光装置、蓄電装置、記憶装置、電子機器、照明装置、入力装置、入出力装置、それらの駆動方法、又はそれらの製造方法、を一例として挙げることができる。なお、本明細書等において、半導体装置は、半導体特性を利用することで機能しうる装置全般を指すものとする。
【背景技術】
【０００３】
近年、ディスプレイパネルの高精細化が求められている。高精細なディスプレイパネルが要求される機器としては、例えば、仮想現実（ＶＲ：ＶｉｒｔｕａｌＲｅａｌｉｔｙ）、拡張現実（ＡＲ：ＡｕｇｍｅｎｔｅｄＲｅａｌｉｔｙ）、代替現実（ＳＲ：ＳｕｂｓｔｉｔｕｔｉｏｎａｌＲｅａｌｉｔｙ）、または複合現実（ＭＲ：ＭｉｘｅｄＲｅａｌｉｔｙ）向けの機器が挙げられ、近年盛んに開発されている。
【０００４】
また、ディスプレイパネルに適応可能な表示装置としては、代表的には液晶表示装置、有機ＥＬ（ＥｌｅｃｔｒｏＬｕｍｉｎｅｓｃｅｎｃｅ）素子、発光ダイオード（ＬＥＤ：ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ）等の発光素子を備える発光装置、または電気泳動方式などにより表示を行う電子ペーパなどが挙げられる。
【０００５】
例えば、有機ＥＬ素子の基本的な構成は、一対の電極間に発光性の有機化合物を含む層を挟持したものである。この素子に電圧を印加することにより、発光性の有機化合物から発光を得ることができる。このような有機ＥＬ素子が適用された表示装置は、液晶表示装置等で必要であったバックライトが不要なため、薄型、軽量、高コントラストで且つ低消費電力な表示装置を実現できる。例えば、有機ＥＬ素子を用いた表示装置の一例が、特許文献１に記載されている。
【先行技術文献】
【特許文献】
【０００６】
特開２００２－３２４６７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
例えば、上述したＶＲ、ＡＲ、ＳＲ、またはＭＲ向けの装着型の機器では、目とディスプレイパネルとの間に焦点調整用のレンズを設ける必要がある。当該レンズにより画面の一部が拡大されるため、ディスプレイパネルの精細度が低いと、現実感及び没入感が薄れてしまうといった問題がある。
【０００８】
また、ディスプレイパネルには、高い色再現性が求められる。特に上述したＶＲ、ＡＲ、ＳＲ、またはＭＲ向けの機器において、色再現性の高いディスプレイパネルを用いることによって、現実の物体色に近い表示を行うことができ、現実感及び没入感を高めることができる。
【０００９】
本発明の一態様は、極めて高精細な表示装置を提供することを課題の一とする。本発明の一態様は、高い色再現性が実現された表示装置を提供することを課題の一とする。本発明の一態様は、高輝度な表示装置を提供することを課題の一とする。本発明の一態様は、信頼性の高い表示装置を提供することを課題の一とする。また、本発明の一態様は、上述した表示装置を製造する方法を提供することを課題の一とする。
【００１０】
なお、これらの課題の記載は、他の課題の存在を妨げるものではない。なお、本発明の一態様は、これらの課題の全てを解決する必要はないものとする。なお、これら以外の課題は、明細書、図面、請求項などの記載から抽出することが可能である。
【課題を解決するための手段】
（【００１１】以降は省略されています）
