公開番号2025142664
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042152
出願日2024-03-18
発明の名称避難シミュレーションシステム
出願人能美防災株式会社
代理人弁理士法人きさ特許商標事務所
主分類G06Q 90/00 20060101AFI20250924BHJP(計算;計数)
要約【課題】避難者の特性がより精度よく反映された避難シミュレーション結果を得ることのできる避難シミュレーションシステムを得る。
【解決手段】避難シミュレーションシステムは、避難者の客観情報と避難者を観察することにより得られた付加情報とに基づく、避難者の避難のしにくさを示す避難弱者指数を取得する避難弱者指数取得部と、避難弱者指数に基づいて、避難者の避難に要する時間をシミュレーションするシミュレーション処理部とを備えた。
【選択図】図1
特許請求の範囲【請求項１】
避難者の客観情報と前記避難者を観察することにより得られた付加情報とに基づく、避難者の避難のしにくさを示す避難弱者指数を取得する避難弱者指数取得部と、
前記避難弱者指数に基づいて、前記避難者の避難に要する時間をシミュレーションするシミュレーション処理部とを備えた
避難シミュレーションシステム。
続きを表示（約 900 文字）【請求項２】
前記客観情報を取得する客観情報取得部と、
前記付加情報を取得する付加情報取得部と、
前記客観情報及び前記付加情報に基づいて、前記避難弱者指数を算出する算出部とを備えた
請求項１に記載の避難シミュレーションシステム。
【請求項３】
前記シミュレーション処理部は、前記避難者の避難動作を示すシミュレーション画像を生成する
請求項１又は請求項２に記載の避難シミュレーションシステム。
【請求項４】
複数の前記避難者のいずれか一人以上を他の避難者と識別する識別情報を設定する識別情報設定部を備え、
前記シミュレーション画像は、前記複数の避難者のそれぞれを示す複数のシンボルを含み、
前記シミュレーション処理部は、前記識別情報が設定された前記避難者に対応した前記シンボルに、他の前記避難者とは異なるマーカーを付けて前記シミュレーション画像を生成する
請求項３に記載の避難シミュレーションシステム。
【請求項５】
建物の複数の部屋へ複数の前記避難者の割り当て入力を受け付ける部屋割り入力部を備え、
前記シミュレーション処理部は、前記複数の避難者が割り当てられた部屋から前記建物の外へ避難する避難動作を示す前記シミュレーション画像を生成する
請求項３に記載の避難シミュレーションシステム。
【請求項６】
前記付加情報取得部は、
前記避難者を観察した人による前記避難者の避難行動の予測に関する前記付加情報と、
前記避難者を撮影した撮影画像から抽出された前記避難者の避難行動の予測に関する前記付加情報と、
のいずれか又は両方を取得する
請求項２に記載の避難シミュレーションシステム。
【請求項７】
前記シミュレーション処理部は、複数の避難者を含むグループの避難のしにくさを示す避難弱者指数に基づいて、前記グループの避難に要する時間をシミュレーションする
請求項１又は請求項２に記載の避難シミュレーションシステム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、施設内の避難者の避難シミュレーションを行う避難シミュレーションシステムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、災害発生時等の建物内からの避難シミュレーションに関する技術が提案されている。例えば特許文献１では、有害物質の拡散状態と、避難者の位置情報と、複数の避難経路とに基づいて、避難者の避難経路を選定する避難シミュレーション装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－０２７２０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に示された技術によれば、各避難者に対して避難経路が選定される。ここで、例えば病院又は介護施設等においては、患者又は要介護者である避難者は、疾患、怪我、又は障がい等を有しており、各避難者の特性に応じて避難時間及び避難経路に関する避難計画が策定される必要がある。各避難者が、自力歩行、歩行介助付きの歩行、車椅子、又はベッド等のいずれの手段で移動可能か、といったカルテに記載される特性については、カルテを参照することで避難計画に反映できるが、カルテに記載されない避難者の特性が避難動作に影響を与えることもある。このため、避難者の特性がより精度よく反映される避難シミュレーションの実現が望まれていた。
【０００５】
本発明は、上記のような課題を背景としたものであり、避難者の特性がより精度よく反映された避難シミュレーション結果を得ることのできる避難シミュレーションシステムを提供するものである。
【課題を解決するための手段】
【０００６】
本発明に係る避難シミュレーションシステムは、避難者の客観情報と前記避難者を観察することにより得られた付加情報とに基づく、避難者の避難のしにくさを示す避難弱者指数を取得する避難弱者指数取得部と、前記避難弱者指数に基づいて、前記避難者の避難に要する時間をシミュレーションするシミュレーション処理部とを備えたものである。
【発明の効果】
【０００７】
本発明によれば、避難シミュレーションの精度を向上させることができる。
【図面の簡単な説明】
【０００８】
実施の形態に係る避難シミュレーションシステムの構成例を示す図である。

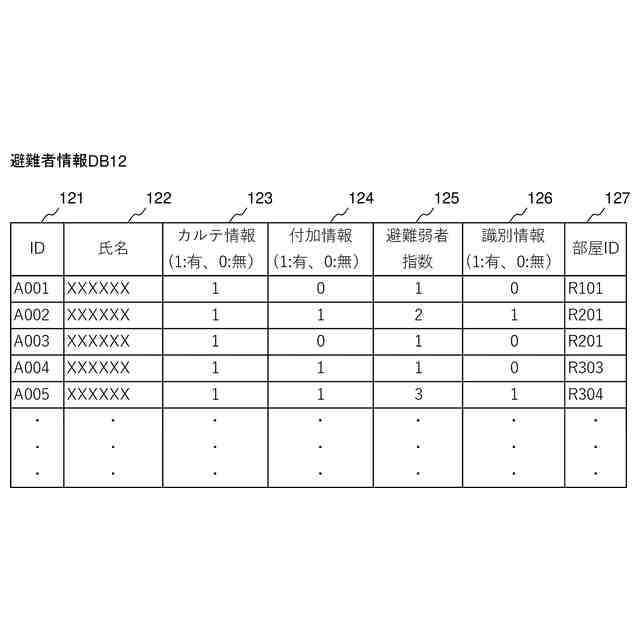

実施の形態に係る避難者情報ＤＢの構成例を説明する図である。

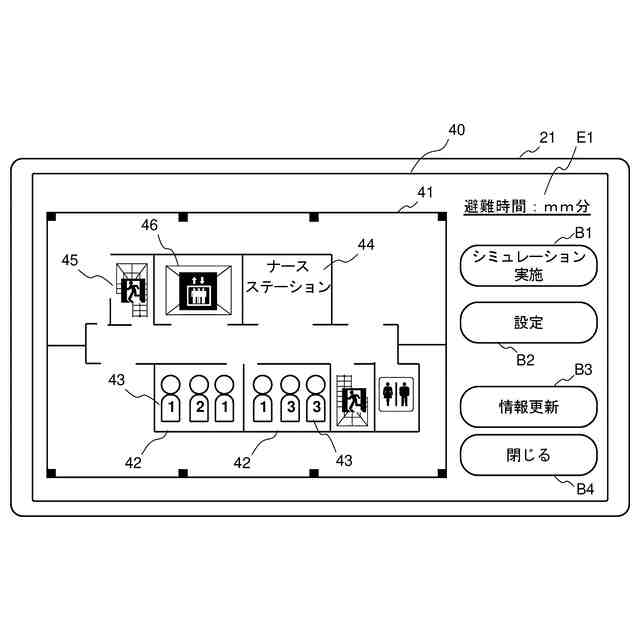

実施の形態に係るシミュレーション画像の表示例を示す図である。

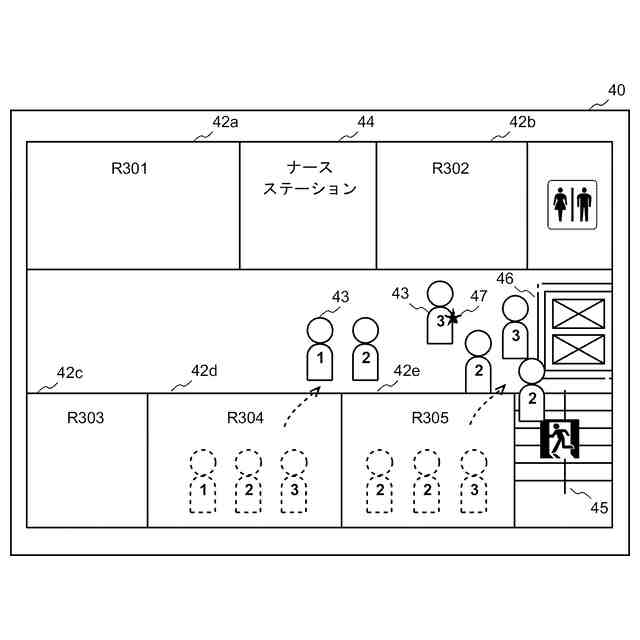

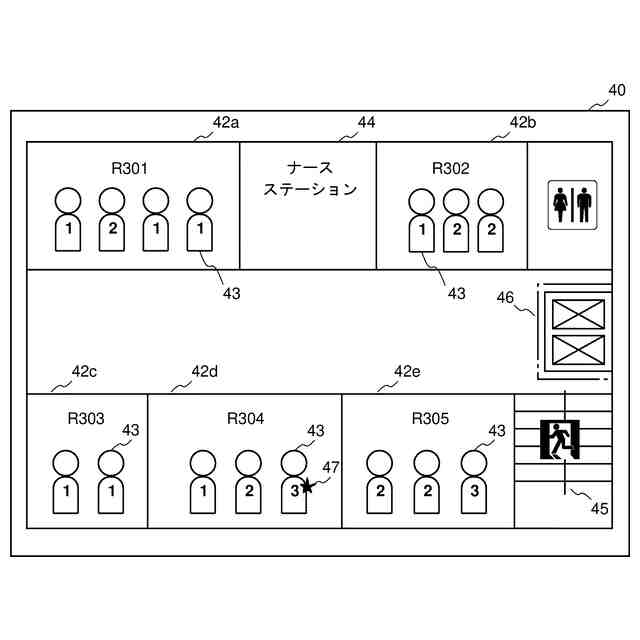

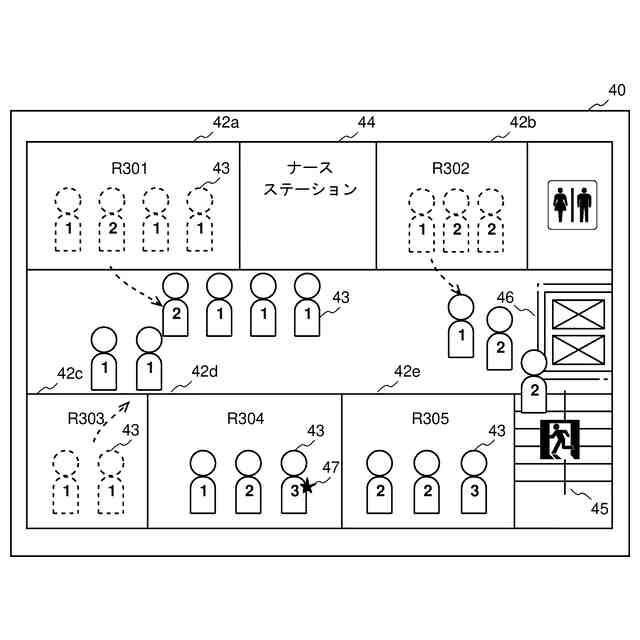

実施の形態に係るシミュレーション画面の表示例を時系列で示す図である。
実施の形態に係るシミュレーション画面の表示例を時系列で示す図である。
実施の形態に係るシミュレーション画面の表示例を時系列で示す図である。

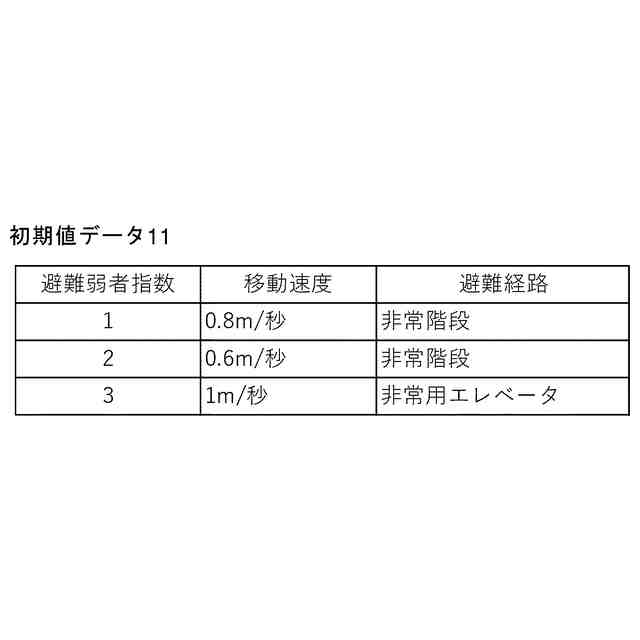

実施の形態に係る初期値データの一例を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態を、図面を参照して説明する。本発明は、以下の実施の形態に限定されるものではなく、本発明の主旨を逸脱しない範囲で種々に変形することが可能である。また、本発明は、以下の実施の形態に示す構成のうち、組み合わせ可能な構成のあらゆる組み合わせを含むものである。また、図面に示す装置は、本発明の装置の一例を示すものであり、図面に示された装置によって本発明の装置が限定されるものではない。また、各図において、同一の符号を付したものは、同一の又はこれに相当するものであり、これは明細書の全文において共通している。
【００１０】
実施の形態．
（システム構成）

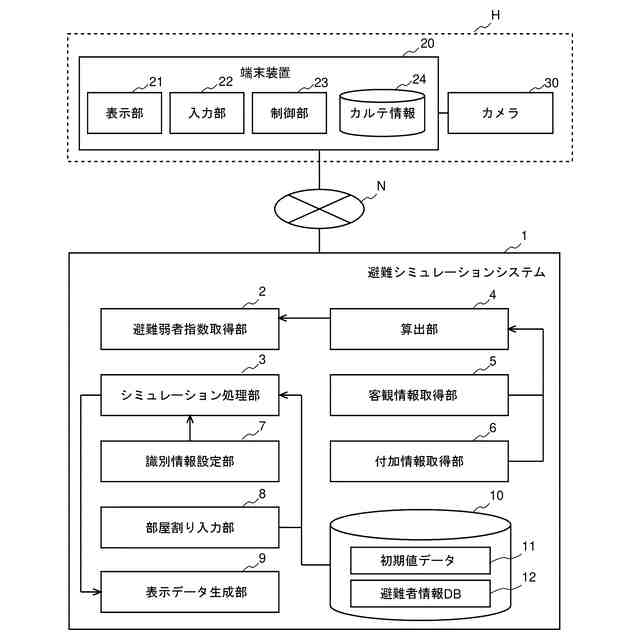

図１は、実施の形態に係る避難シミュレーションシステムの構成例を示す図である。避難シミュレーションシステム１は、建物内の避難者の避難に係るシミュレーションを行うシステムである。本実施の形態では、建物が病院Ｈであって、避難者が病院Ｈの入院患者である場合を例に、避難シミュレーションシステム１の構成及び機能を説明する。本実施の形態の避難シミュレーションシステム１は、専用回線又は公衆回線であるネットワークＮを介して病院Ｈに設置された端末装置２０と通信接続されている。病院Ｈには、端末装置２０に通信接続されたカメラ３０が設置されている。
（【００１１】以降は省略されています）
