公開番号2025144301
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024044018
出願日2024-03-19
発明の名称スクリーン装置及び空間演出システム
出願人セイコーエプソン株式会社
代理人個人,個人,個人,個人
主分類G03B 21/58 20140101AFI20250925BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】簡単な構造でスクリーンを自立させることができ、大掛かりな工事が不要になり、あらゆる環境において良好な空間演出を実現できるスクリーン装置及び空間演出システムを提供する。
【解決手段】画像光が投射され、柔軟性を有するスクリーン3と、スクリーン3に風を送風することによりスクリーン3を支持する送風装置10と、を備える。送風装置10は、スクリーン3の一端縁が固定される固定部11と、スクリーン3の延在方向に交差する方向において、固定部11を挟む両側のうち一方側に配置され、スクリーン3の投射面3aに向けて第1風W1を送風する第1送風部12と、固定部11の一方側とは反対側の他方側に配置され、スクリーン3の裏面3bに向けて第2風W2を送風する第2送風部13と、を備える。第1送風部12から送風される第1風W1および第2送風部13から送風される第2風W2によりスクリーン3を挟持する。
【選択図】図2
特許請求の範囲【請求項１】
画像光が投射され、柔軟性を有するスクリーンと、
前記スクリーンに風を送風することにより前記スクリーンを支持する送風装置と、を備え、
前記送風装置は、
前記スクリーンの一端縁が固定される固定部と、
前記スクリーンの延在方向に交差する方向において、前記固定部を挟む両側のうち一方側に配置され、前記スクリーンの第１面に向けて第１風を送風する第１送風部と、
前記固定部の前記一方側とは反対側の他方側に配置され、前記スクリーンの前記第１面とは反対の第２面に向けて第２風を送風する第２送風部と、を備え、
前記第１送風部から送風される前記第１風および前記第２送風部から送風される前記第２風により前記スクリーンを挟持する、
ことを特徴とするスクリーン装置。
続きを表示（約 1,000 文字）【請求項２】
前記第１風の第１送風方向と、前記第２風の第２送風方向と、が互いに前記スクリーン側の内向きである、
ことを特徴とする請求項１に記載のスクリーン装置。
【請求項３】
前記第１送風部は、前記第１風を吐出する第１吐出口を有し、
前記第２送風部は、前記第２風を吐出する第２吐出口を有し、
前記第１吐出口の中心を通る第１中心軸と、前記第２吐出口の中心を通る第２中心軸との交点に前記スクリーンが配置される、
ことを特徴とする請求項１に記載のスクリーン装置。
【請求項４】
前記第１送風部及び前記第２送風部のうち少なくとも一方は、前記スクリーンの前記一端縁が延在する方向に沿う軸を回転軸として回転する、
ことを特徴とする請求項１に記載のスクリーン装置。
【請求項５】
前記第１送風部の第１回転角度を調整する第１角度調整部と、
前記第２送風部の第２回転角度を調整する第２角度調整部と、
前記第１角度調整部及び前記第２角度調整部に連結する連結部材と、を備え、
前記連結部材は、前記第１送風部及び前記第２送風部のうち一方の回転に応じて他方を回転させる、
ことを特徴とする請求項４に記載のスクリーン装置。
【請求項６】
前記第１回転角度が、前記第２回転角度と異なるとき、前記第１送風部の第１吐出口と前記第２送風部の第２吐出口とは、互いに前記スクリーン側の内向きに配置される、
ことを特徴とする請求項５に記載のスクリーン装置。
【請求項７】
前記画像光を前記スクリーンに向けて投射するプロジェクションシステムが設けられ、
第１回転角度及び前記第２回転角度は、前記プロジェクションシステムから出力されるデータに応じて変化する、
ことを特徴とする請求項５に記載のスクリーン装置。
【請求項８】
前記第１風及び前記第２風は、前記スクリーンの前記一端縁とは反対側の他端縁まで流通する、
ことを特徴とする請求項１に記載のスクリーン装置。
【請求項９】
前記固定部は、前記第１送風部及び前記第２送風部の風の吐出側に配置される、
ことを特徴とする請求項１に記載のスクリーン装置。
【請求項１０】
前記固定部は、前記第１風および前記第２風の交点までの間に配置されている、
ことを特徴とする請求項９に記載のスクリーン装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、スクリーン装置及び空間演出システムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、映像システムとして、立体スクリーンと、一方が天井に固定され他方が立体スクリーンに固定されることで立体スクリーンを支持する支持部材と、立体スクリーンに微風をあてることでスクリーンを微動させる送風装置と、を備えるものが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１４６５７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記特許文献１に開示される構造は、スクリーンを支持する支持部材を天井や支柱のような送風装置とは別の部材に固定すると、工事が大掛かりになるという問題がある。また、スクリーンの上部が固定される構造であることから、例えば屋外等の設置環境によっては望ましい空間演出を実現することが難しいことから、その点で改善の余地があった。
【課題を解決するための手段】
【０００５】
本発明の１つの態様によれば、画像光が投射され、柔軟性を有するスクリーンと、前記スクリーンに風を送風することにより前記スクリーンを支持する送風装置と、を備え、前記送風装置は、前記スクリーンの一端縁が固定される固定部と、前記スクリーンの延在方向に交差する方向において、前記固定部を挟む両側のうち一方側に配置され、前記スクリーンの第１面に向けて第１風を送風する第１送風部と、前記固定部の前記一方側とは反対側の他方側に配置され、前記スクリーンの前記第１面とは反対の第２面に向けて第２風を送風する第２送風部と、を備え、前記第１送風部から送風される前記第１風および前記第２送風部から送風される前記第２風により前記スクリーンを挟持する、スクリーン装置が提供される。
【０００６】
本発明の他の１つの態様によれば、上述したスクリーン装置を備えた空間演出システムであって、前記スクリーン装置を保持し、移動可能な架台を備える、空間演出システムが提供される。
【図面の簡単な説明】
【０００７】
本発明の実施形態による空間演出システムの概略構成を示す側面図。

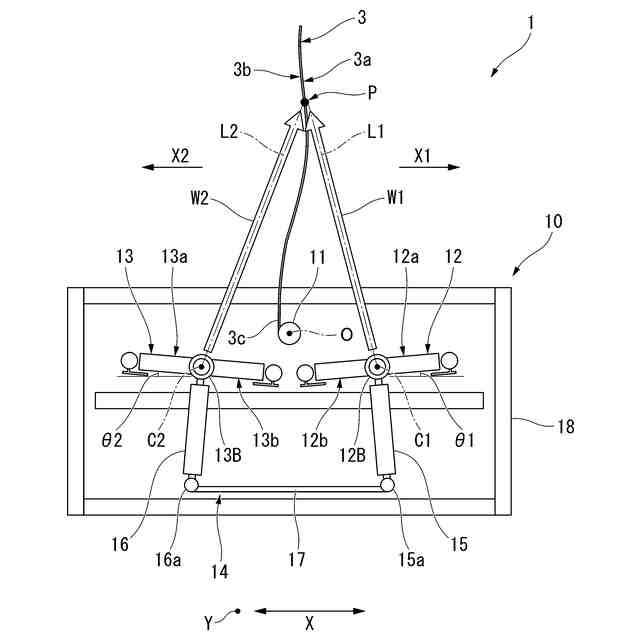

図１に示すスクリーン装置の側面図。

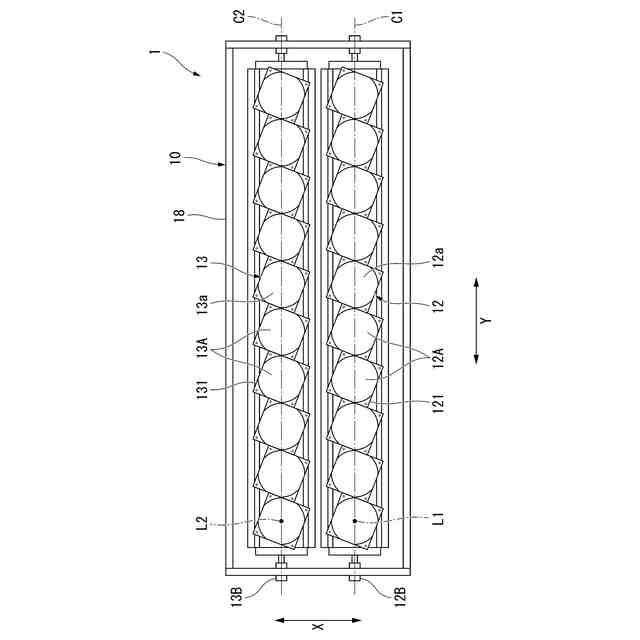

図２に示すスクリーン装置を上方から見た平面図。
図２に示すスクリーン装置において送風部の回転角度を変化させた状態を示す側面図。
【発明を実施するための形態】
【０００８】
以下、本発明の一実施形態について図面を用いて説明する。
なお、以下の各図面においては各構成要素を見やすくするため、構成要素によって寸法の縮尺を異ならせて示すことがある。
【０００９】
図１に示すように、実施形態の空間演出システム１００は、スクリーン装置１を備え、プロジェクションシステム２０を使用して画像光Ｇをスクリーン３に向けて投射することにより、スクリーン３に投射された画像光Ｇによって空間の演出を行うものである。
【００１０】
空間演出システム１００は、スクリーン装置１と、プロジェクションシステム２０と、架台５０と、を備える。スクリーン装置１及びプロジェクションシステム２０は、架台５０に搭載されている。
（【００１１】以降は省略されています）
