特許ウォッチ

公開番号2025144723
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024044550
出願日2024-03-21
発明の名称樹脂フィルム、電気回路体、ヘルスケアセンサー、およびウェアラブルセンサー、およびディスプレイ
出願人東レ株式会社
代理人
主分類C08J 5/18 20060101AFI20250926BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】柔軟性と復元性が高く、かつ、室温近傍での剛性が十分に高く、温度による機械特性の変化が少ない樹脂フィルムを提供する。
【解決手段】化学式1および化学式2のセグメントを有する樹脂からなる樹脂フィルムであって、
25℃における貯蔵弾性率E’(25)が10MPa以上であって、0℃における貯蔵弾性率E’(0)と、50℃における貯蔵弾性率E’(50)が下記式を満たすことを特徴とする、樹脂フィルム。
1.0 ≧ E’(25)/E’(0) ≧ 0.20
1.0 ≧ E’(50)/E’(25) ≧ 0.20

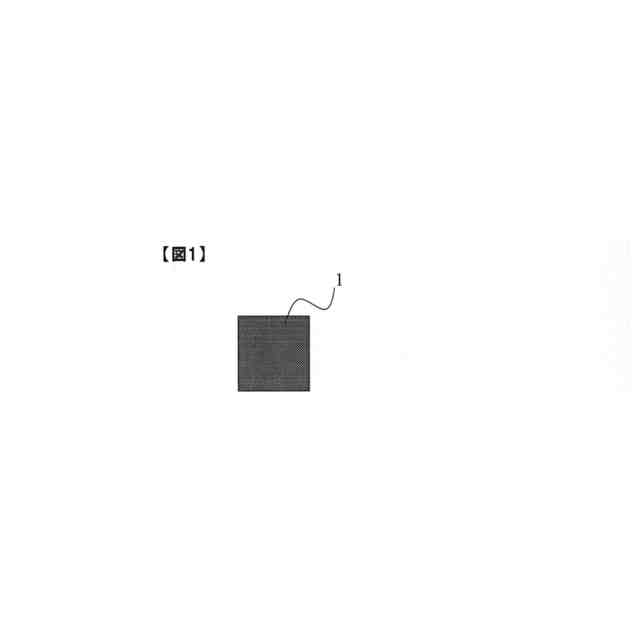

【選択図】図1
特許請求の範囲【請求項１】
化学式１のセグメントおよび化学式２のセグメントを有する樹脂からなる樹脂フィルムであって、
２５℃における貯蔵弾性率Ｅ’（２５）が１０ＭＰａ以上であって、０℃における貯蔵弾性率Ｅ’（０）と、５０℃における貯蔵弾性率Ｅ’（５０）が下記式を満たすことを特徴とする、樹脂フィルム。
１．０ ≧ Ｅ’（２５）／Ｅ’（０） ≧ ０．２０
１．０ ≧ Ｅ’（５０）／Ｅ’（２５） ≧ ０．２０
なお、貯蔵弾性率は以下条件で測定するものとする。
チャック間距離２０ｍｍ、試験片幅１０ｍｍ、周波数１Ｈｚ、歪振幅１０μｍ、力振幅初期値４０ｍＮ、昇温速度５℃／分、測定温度－１００℃から１００℃までとして、ＪＩＳＫ７２４４（１９９８）の引張振動－非共振法に基づき貯蔵弾性率を測定する。
TIFF
2025144723000013.tif
49
165
TIFF
2025144723000014.tif
40
165
Ｒ
１
は、水素またはメチル基を指す。
Ｒ
２
は、以下のいずれかを指す。
置換または無置換のアルキレン基
置換または無置換のアリーレン基
内部にエーテル基、エステル基、またはアミド基を有するアルキレン基
内部にエーテル基、エステル基、またはアミド基を有するアリーレン基
内部にエーテル基、エステル基、またはアミド基を有する無置換のアルキレン基
内部にエーテル基、エステル基、またはアミド基を有する無置換のアリーレン基。
続きを表示（約 1,300 文字）【請求項２】
以下の条件１を満たすことを特徴とする、請求項１に記載の樹脂フィルム。
条件１：Ｅ’（０）、Ｅ’（２５）、Ｅ’（５０）と各温度の関係について最小二乗法により回帰直線を算出した際、その回帰直線の決定係数が０．８５以上。
【請求項３】
以下の条件２を満たすことを特徴とする、請求項１または２に記載の樹脂フィルム。
条件２：樹脂フィルムの５％歪み応力が１．０ＭＰａ以上。
【請求項４】
以下の条件３を満たすことを特徴とする、請求項３に記載の樹脂フィルム。
条件３：動的粘弾性法にて求められる樹脂フィルムのガラス転移温度が０℃以下。
【請求項５】
以下の条件４を満たすことを特徴とする、請求項４に記載の樹脂フィルム。
条件４：樹脂フィルムのヘイズが１０％以下。
【請求項６】
以下の条件５を満たすことを特徴とする、請求項１または２に記載の樹脂フィルム。
条件５：化学式１のセグメントおよび化学式２のセグメントを有する成分Ａと、化学式１のセグメントを有する成分Ｂを硬化してなる樹脂フィルムであって、成分Ａと成分Ｂは異なる成分であって、樹脂フィルムが相分離構造を有する。
【請求項７】
以下の条件６を満たすことを特徴とする、請求項６に記載の樹脂フィルム。
条件６：化学式３のセグメント、または、化学式４のセグメントの少なくとも一方を有する樹脂からなる樹脂フィルムである。
TIFF
2025144723000015.tif
40
170
Ｒ
３
は、以下のいずれかを指し、ｎは５以上の整数である。
置換または無置換のアルキレン基
置換または無置換のアリーレン基
内部にエーテル基、又はエステル基を有するアルキレン基
内部にエーテル基、又はエステル基を有するアリーレン基
内部にエーテル基、又はエステル基を有する無置換のアルキレン基
内部にエーテル基、又はエステル基を有する無置換のアリーレン基
TIFF
2025144723000016.tif
35
170
Ｒ
４
は、以下のいずれかを指し、ｎは５以上の整数である。
置換または無置換のアルキレン基
置換または無置換のアリーレン基
内部にエーテル基、又はエステル基を有するアルキレン基
内部にエーテル基、又はエステル基を有するアリーレン基
内部にエーテル基、又はエステル基を有する無置換のアルキレン基
内部にエーテル基、又はエステル基を有する無置換のアリーレン基
【請求項８】
請求項１または請求項２に記載の樹脂フィルムを含む、積層体。
【請求項９】
請求項１または請求項２に記載の樹脂フィルムと、前記樹脂フィルム上に形成された導体回路を含む、電気回路体。
【請求項１０】
請求項１または請求項２に記載の樹脂フィルムと、前記樹脂フィルム上に形成された導体回路を含む、ヘルスケアセンサー。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、樹脂フィルム、およびそれを用いた電気回路体、ヘルスケアセンサー、ウェアラブルセンサー、ディスプレイに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
ＩｏＴ（Ｉｎｔｅｒｎｅｔｏｆｔｈｉｎｇｓ）社会の進展に伴い、微小な圧力変化や、温度、歪みなどを検出するセンサーが日常生活の様々なものに取り付けられるようになり、そのデータを活用することで生活の質の向上に役立っている。
【０００３】
さらに、このようなセンサーを人の体に違和感なく長時間取り付けられるデバイスが実用化されると、これまでは特殊な設備を用いても短時間しか得られなかった人体のデータが容易に長時間得られるようになり、これまでは検出が難しかった病気の予防や、スポーツや音楽などの技能の向上など、私たちの生活を大きく変えることができるようになると考えられる。
【０００４】
センサーなどを実装した小型デバイスはこれまでもあり、その基材には自由に曲げ伸ばしができる樹脂フィルムが用いられている。
【０００５】
自由に曲げ伸ばしができる既存の樹脂フィルムの例として、特許文献１には「カーボネート結合を有するポリエーテルポリオール（ａ）とイソシアネート化合物（ｂ）を反応させて製造されるポリウレタンであって、ポリエーテルポリオール（ａ）の水酸基価が５５以下であるポリウレタン」が提案されている。
【０００６】
また、特許文献２には「少なくとも（ａ－１）ポリイソシアネート、（ａ－２）脂環式構造を有する数平均分子量５００以下の低分子量ポリオール及び（ａ－３）ヒドロキシアルキル（メタ）アクリレートの反応物であるウレタン（メタ）アクリレート系オリゴマー（Ａ）を含む活性エネルギー線硬化性樹脂組成物であって、該組成物における計算網目架橋点間分子量が１０００以上、６０００以下である、活性エネルギー線硬化性樹脂組成物」が提案されている。
【０００７】
また、非特許文献１に、架橋性の工業用シリコーンフィルムが提案されている。
【０００８】
また、伸縮性に優れかつ樹脂フィルムとしての取り扱いを容易にした材料として、特許文献３には「（Ａ）スチレンに由来するモノマ単位を含むエラストマ、（Ｂ）重合性化合物および（Ｃ）重合開始剤を含有し、（Ａ）エラストマ全量に対する、スチレンに由来するモノマ単位の質量割合が２７質量％以上である、可撓性樹脂形成用組成物」が提案されている。
【０００９】
また、特許文献４には「（Ａ）スチレン系エラストマ、（Ｂ）重合性モノマおよび（Ｃ）重合開始剤を含有し、前記重合性モノマが、（メタ）アクリロイルオキシ基を有するシリコーン化合物を含む、可撓性樹脂形成用硬化性樹脂組成物」が提案されている。
【先行技術文献】
【特許文献】
【００１０】
特開２０１５－１８９８８６号公報
特開２０１０－２２２５６８号公報
特開２０１８－１７２４６０号公報
特開２０１８－２０３８２７号公報
【非特許文献】
（【００１１】以降は省略されています）

関連特許
