公開番号2025145878
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046353
出願日2024-03-22
発明の名称アクセスポイント装置および無線通信設定方法
出願人住友電気工業株式会社
代理人弁理士法人深見特許事務所
主分類H04W 76/10 20180101AFI20250926BHJP(電気通信技術)
要約【課題】ネットワークへの無線接続に必要な接続情報の変更を簡易化する。
【解決手段】アクセスポイント装置(1)は、ネットワークへの端末装置(2)の無線接続を中継する。アクセスポイント装置(1)は、無線接続のための接続処理を行う制御部と、ユーザからの入力を受ける入力部(Bdw,Bup)と、表示部(Mn)とを備える。制御部は、当該入力に応じて、表示部(Mn)に、接続処理に必要な接続情報、および接続情報の変更に必要な情報を選択的に表示する。
【選択図】図1
特許請求の範囲【請求項１】
ネットワークへの端末装置の無線接続を中継するアクセスポイント装置であって、
前記無線接続のための接続処理を行う制御部と、
ユーザからの入力を受ける入力部と、
表示部とを備え、
前記制御部は、前記入力に応じて、前記表示部に、前記接続処理に必要な接続情報、および前記接続情報の変更に必要な情報を選択的に表示する、アクセスポイント装置。
続きを表示（約 760 文字）【請求項２】
前記制御部は、前記入力に応じて、前記表示部に、前記ネットワークへの無線接続を予め定められた回数だけ許可するための暫定接続情報を表示する、請求項１に記載のアクセスポイント装置。
【請求項３】
前記制御部は、前記接続情報を表示した後、前記端末装置から前記接続情報を受信して前記接続処理を完了した場合、予め定められた画面を前記表示部に表示する、請求項１または２に記載のアクセスポイント装置。
【請求項４】
前記制御部は、前記入力に応じて、前記表示部に、前記アクセスポイント装置の稼働状態に関する情報、または前記ネットワークから取得した情報を表示する、請求項１または２に記載のアクセスポイント装置。
【請求項５】
前記制御部は、前記稼働状態に関する情報を他の情報より優先して前記表示部に表示する、請求項４に記載のアクセスポイント装置。
【請求項６】
ネットワークへの端末装置の無線接続を中継するための通信設定方法であって、
ユーザからの入力を受けるステップと、
前記入力に応じて、前記無線接続のための接続処理に必要な接続情報、および前記接続情報の変更に必要な情報を選択的に表示するステップとを含む、無線通信設定方法。
【請求項７】
ネットワークへの端末装置の無線接続を中継するための通信設定方法であって、
前記無線接続のための接続処理に必要な接続情報を含む第１画面を表示するステップと、
前記第１画面が表示されている状態でユーザからの特定入力を受けるステップと、
前記特定入力に応じて、前記接続情報の変更に必要な情報を表示する第２画面を表示するステップとを含む、無線通信設定方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、アクセスポイント装置および無線通信設定方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、ネットワークへの端末装置の無線接続を中継するための構成が知られている。たとえば、特開２００６－２６１９３８号公報（特許文献１）には、インフラストラクチャ方式の無線ＬＡＮ（Local Area Network）により、デジタルスチルカメラとパーソナルコンピュータとの間で送受信されるデータを中継するアクセスポイントが開示されている。アクセスポイントは、乱数を用いて生成されたＳＳＩＤ（Service Set Identifier）およびＷＥＰ（Wired Equivalent Privacy）キーが符号化されたＱＲ（Quick Response）コードを表示する。デジタルスチルカメラあるいはパーソナルコンピュータのような端末装置のユーザは、アクセスポイントに表示されたＱＲコード（登録商標）を撮像することにより、当該アクセスポイントを中継局とする無線ＬＡＮ接続に必要なＳＳＩＤおよびＷＥＰキーを取得することができる。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－２６１９３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
アクセスポイント装置を介するネットワークへの不正なアクセスを防止するという観点で、当該ネットワークへの無線接続に必要なＳＳＩＤおよび暗号化キー（たとえばＷＥＰキー）等の接続情報は、初期の文字列（たとえばアクセスポイント装置の製造時に定められた文字列）からユーザに固有の文字列に変更されることが望ましい。この点、接続情報の変更の手順は、アクセスポイント装置の説明書等に記載されていることが多い。このように説明書等を参照しながらの多数の手順を要する場合、ユーザによっては、アクセスポイント装置の説明書等を参照しながら、手作業で接続情報を変更することに手間の多さを感じ得る。その結果、接続情報が初期の文字列から変更されずにそのまま放置され得る。長期間に亘って接続情報が初期の文字列から変更されない場合、アクセスポイント装置を介するネットワークへの不正アクセスのリスクが増加し得る。しかし、特許文献１においては、当該ネットワークへの無線接続に必要な接続情報の変更の手間について考慮されていない。
【０００５】
本開示は、上述のような課題を解決するためになされたものであり、その目的は、ネットワークへの無線接続に必要な接続情報の変更を簡易化することである。
【課題を解決するための手段】
【０００６】
本開示のアクセスポイント装置は、ネットワークへの端末装置の無線接続を中継する。アクセスポイント装置は、無線接続のための接続処理を行う制御部と、ユーザからの入力を受ける入力部と、表示部とを備える。制御部は、当該入力に応じて、表示部に、接続処理に必要な接続情報、および接続情報の変更に必要な情報を選択的に表示する。
【０００７】
本開示の通信設定方法は、ネットワークへの端末装置の無線接続を中継するための方法であって、ユーザからの入力を受けるステップと、当該入力に応じて、無線接続のための接続処理に必要な接続情報、および接続情報の変更に必要な情報を選択的に表示するステップとを含む。
【０００８】
本開示の通信設定方法は、ネットワークへの端末装置の無線接続を中継するための通信設定方法であって、無線接続のための接続処理に必要な接続情報を含む第１画面を表示するステップと、第１画面が表示されている状態でユーザからの特定入力を受けるステップと、特定入力に応じて、接続情報の変更に必要な情報を含む第２画面を表示するステップとを含む。
【発明の効果】
【０００９】
本開示によれば、ネットワークへの無線接続に必要な接続情報の変更を簡易化することができる。
【図面の簡単な説明】
【００１０】

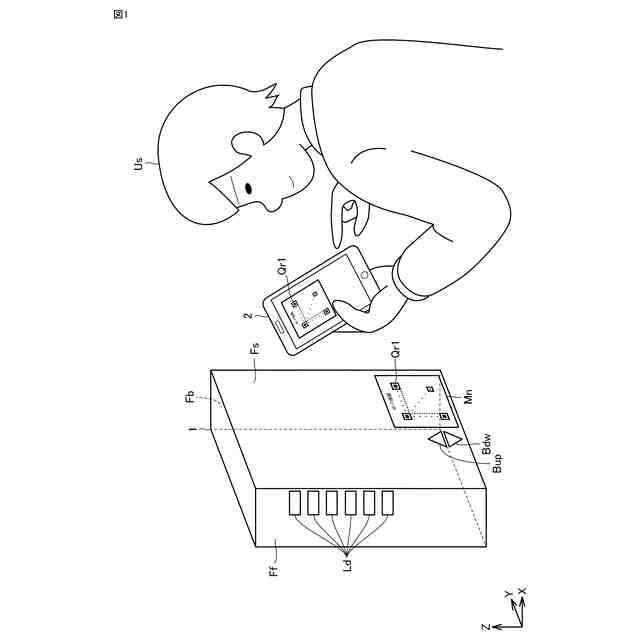

図１は、本開示の一実施形態に係るアクセスポイント装置の一例であるＨＧＷの外観斜視図を示す図である。
図２は、図１のＨＧＷの機能構成の一例を示すブロック図である。
図３は、図１のモニタにおける画面遷移の一例を示す図である。

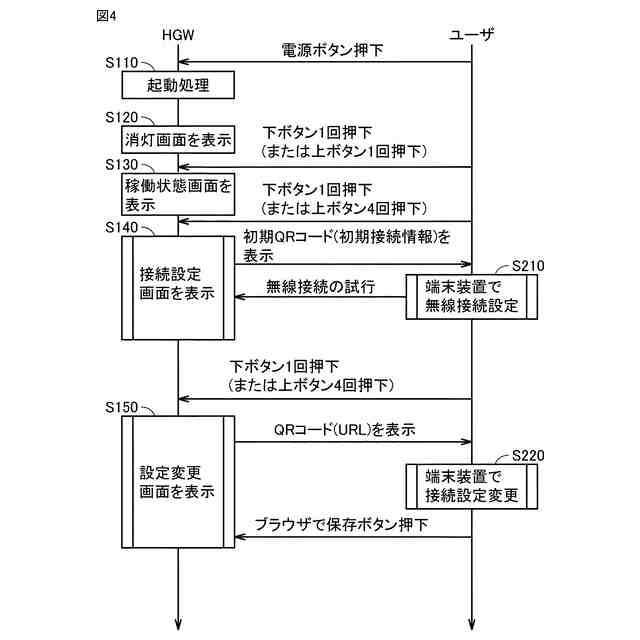

図４は、ＨＧＷを介する無線接続の初期設定および設定変更の処理の流れを示すフローチャートの一例を示す図である。

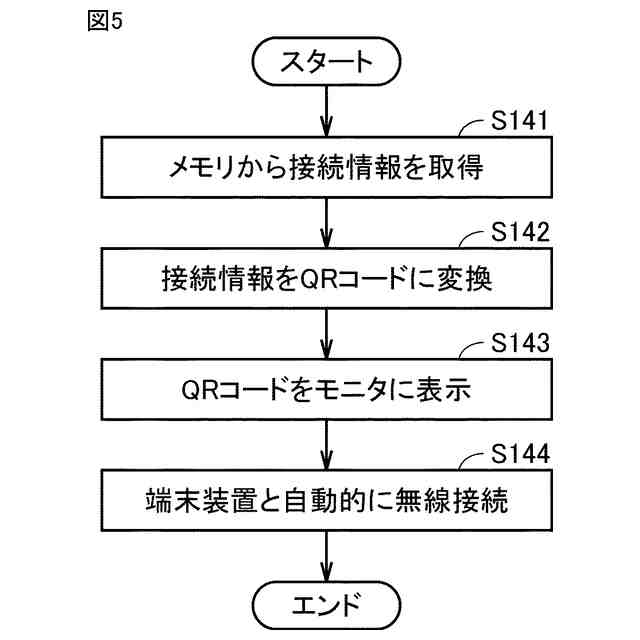

図５は、図４の接続設定画面の表示に際してＨＧＷの制御部によって行われる処理の流れの一例を示すフローチャートである。

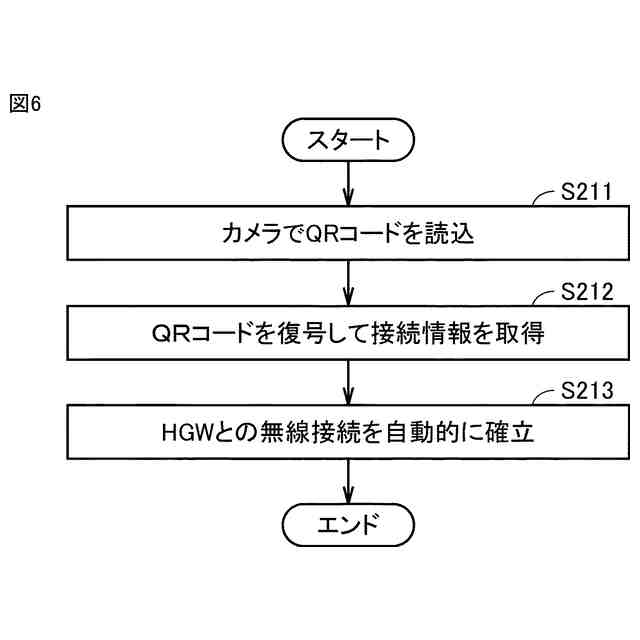

図６は、図４の無線接続設定処理においてスマートフォンによって行われる処理の流れの一例を示すフローチャートである。
図７は、図４の設定変更画面Ｓｃ３の表示に際してＨＧＷの制御部によって行われる処理の流れの一例を示すフローチャートである。

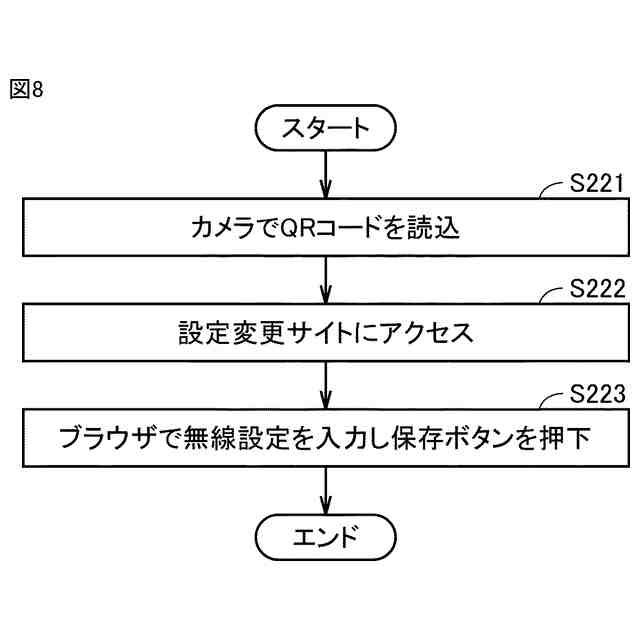

図８は、図４の接続設定変更処理においてスマートフォンによって行われる処理の流れの一例を示すフローチャートである。
図９は、図４において初期接続情報が変更されてＨＧＷとスマートフォンとの間の通信が切断された後に行われる無線接続の設定処理の流れの一例を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
