公開番号2025145703
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046024
出願日2024-03-22
発明の名称バスバー締結構造
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人弁理士法人暁合同特許事務所
主分類H01R 4/58 20060101AFI20250926BHJP(基本的電気素子)
要約【課題】締結時の軸力によってバスバーが変形することを抑制し、酸化膜による締結抵抗の上昇を抑制する。
【解決手段】本開示のバスバー締結構造は、座面35を有する相手部材と、締結部材と、純アルミニウムよりも強度が高い高強度アルミニウムにより形成されたバスバー60と、バスバー60に対して機械的かつ電気的に接続され、純アルミニウムよりも強度が高い高強度金属により形成された締結用ワッシャー70と、を備え、締結部材が相手部材に締結されることで締結用ワッシャー70がバスバー60と座面35との間に挟持されるとともに、バスバー60が締結用ワッシャー70を介して相手部材に電気的に接続され、締結用ワッシャー70のうち座面35と接触する接触面には表面処理が施されている。
【選択図】図4
特許請求の範囲【請求項１】
座面を有する相手部材と、
締結部材と、
純アルミニウムよりも強度が高い高強度アルミニウムにより形成されたバスバーと、
前記バスバーに対して機械的かつ電気的に接続され、純アルミニウムよりも強度が高い高強度金属により形成された締結用ワッシャーと、を備え、
前記締結部材が前記相手部材に締結されることで前記締結用ワッシャーが前記バスバーと前記座面との間に挟持されるとともに、前記バスバーが前記締結用ワッシャーを介して前記相手部材に電気的に接続され、
前記締結用ワッシャーのうち前記座面と接触する接触面には表面処理が施されている、バスバー締結構造。
続きを表示（約 230 文字）【請求項２】
前記締結用ワッシャーは、前記相手部材に接続される第１接続部と、前記バスバーに接続される第２接続部と、を備え、
前記第２接続部のうち、前記第１接続部よりも外周側に突出した部分は、前記バスバーに対して溶接されている、請求項１に記載のバスバー締結構造。
【請求項３】
前記締結用ワッシャーのうち前記バスバーに接続されるバスバー接続面は、前記バスバーに対して全面で溶接されている、請求項１に記載のバスバー締結構造。

発明の詳細な説明【技術分野】
【０００１】
本開示は、バスバー締結構造に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、特開２０２３－８２６３７号公報（下記特許文献１）に記載の締結構造が知られている。特許文献１に記載の締結構造は、純アルミニウム又はアルミニウム合金を含む第一被締結部材と、金属を含む第二被締結部材と、第一被締結部材と第二被締結部材とを互いに締結固定する締結部材と、を備える。第一被締結部材における第二被締結部材と対向する面には、純アルミニウム又はアルミニウム合金を含み、かつ、第二被締結部材に向けて突出する突起部が一体的に形成されている。第一被締結部材の突起部における純アルミニウム又はアルミニウム合金は、第二被締結部材の金属と直接接触している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－８２６３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の締結構造のように、導電性と軽量化の観点では純アルミニウムを使用することが望ましい。しかし、純アルミニウムの強度は低いため、締結時の軸力によって第一被締結部材（バスバー）が変形するおそれがある。また、バスバーをアルミ化すると、酸化膜によって締結抵抗が上昇するおそれがある。
【０００５】
本開示は上記のような事情に基づいて完成されたものであって、締結時の軸力によってバスバーが変形することを抑制しつつ酸化膜による締結抵抗の上昇を抑制することを目的とする。
【課題を解決するための手段】
【０００６】
本開示のバスバー締結構造は、座面を有する相手部材と、締結部材と、純アルミニウムよりも強度が高い高強度アルミニウムにより形成されたバスバーと、前記バスバーに対して機械的かつ電気的に接続され、純アルミニウムよりも強度が高い高強度金属により形成された締結用ワッシャーと、を備え、前記締結部材が前記相手部材に締結されることで前記締結用ワッシャーが前記バスバーと前記座面との間に挟持されるとともに、前記バスバーが前記締結用ワッシャーを介して前記相手部材に電気的に接続され、前記締結用ワッシャーのうち前記座面と接触する接触面には表面処理が施されている、バスバー締結構造である。
【発明の効果】
【０００７】
本開示によれば、締結時の軸力によってバスバーが変形することを抑制でき、酸化膜による締結抵抗の上昇を抑制できる。
【図面の簡単な説明】
【０００８】

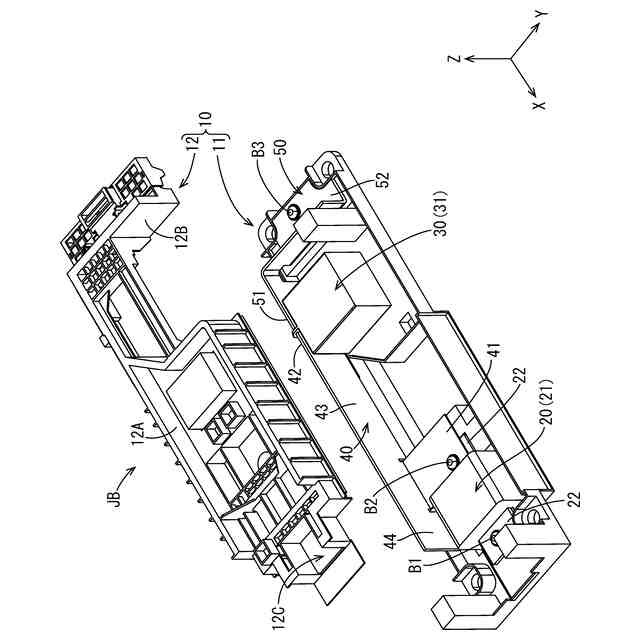

図１は、実施形態にかかる電気接続箱の分解斜視図である。

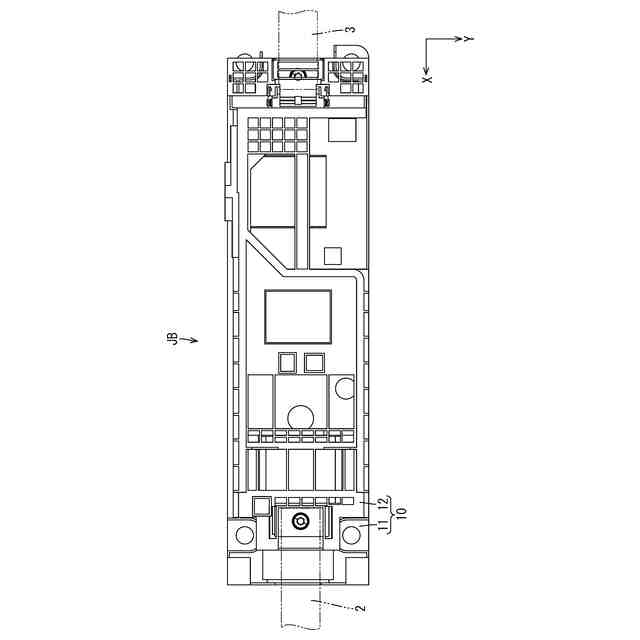

図２は、実施形態にかかる電気接続箱の平面図である。

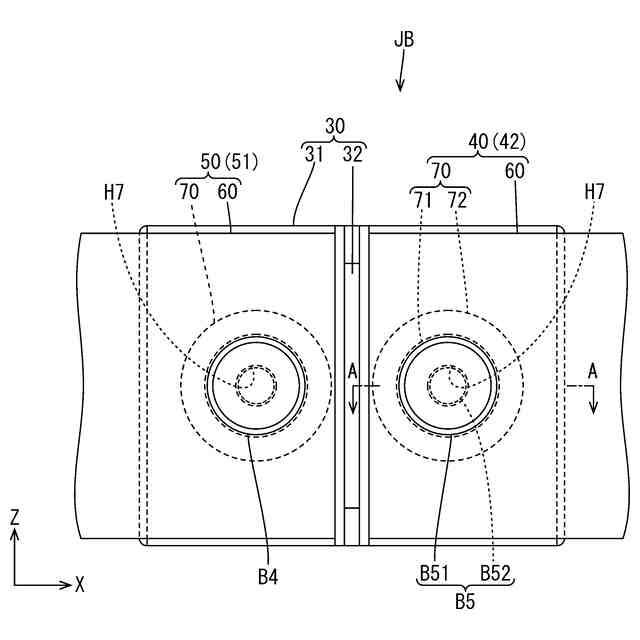

図３は、実施形態にかかるリレー付近の拡大正面図である。

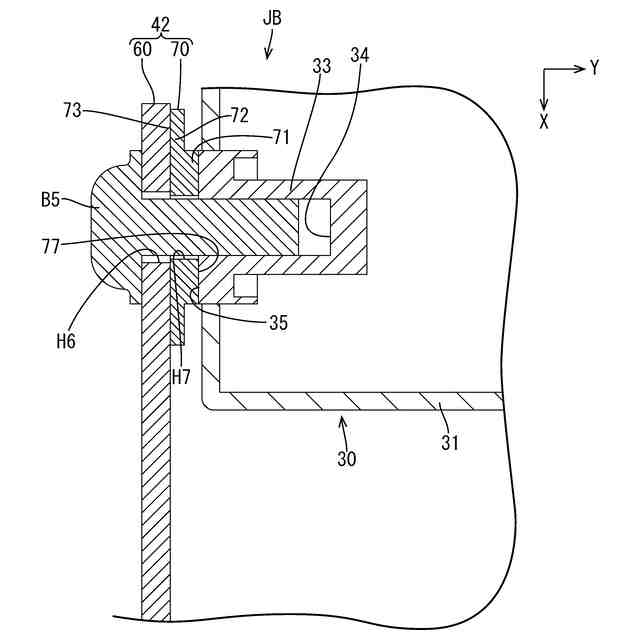

図４は、図３のＡ－Ａ断面図である。

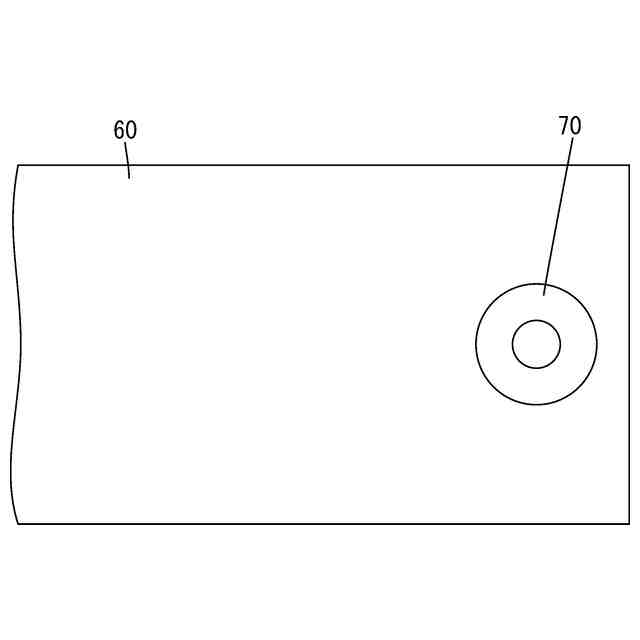

図５は、丸形状の締結用ワッシャーがバスバーに溶接された状態を示す図である。

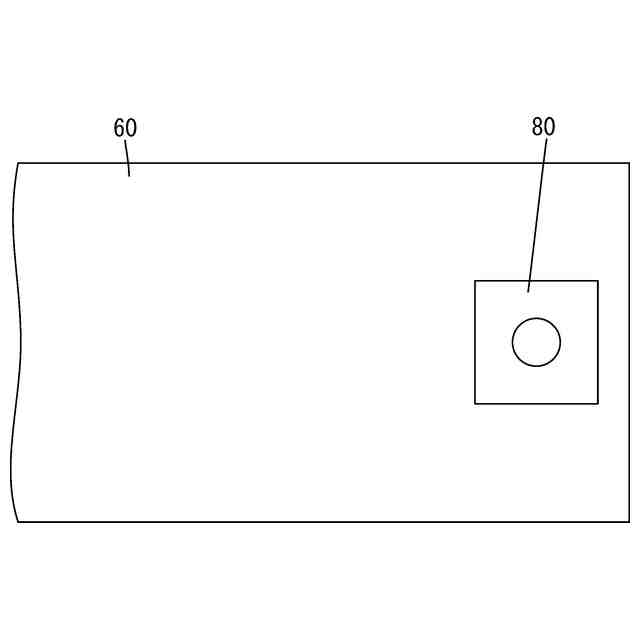

図６は、四角形状の締結用ワッシャーがバスバーに溶接された状態を示す図である。

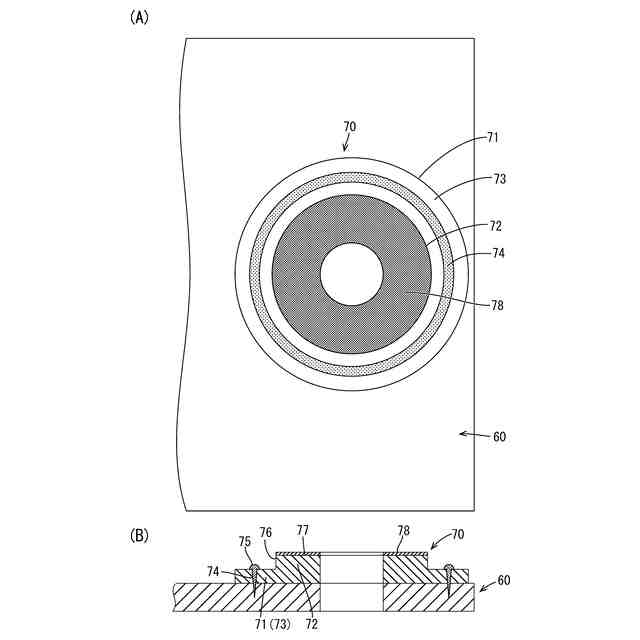

図７は、締結用ワッシャーがバスバーにレーザー溶接された状態を示す図である。

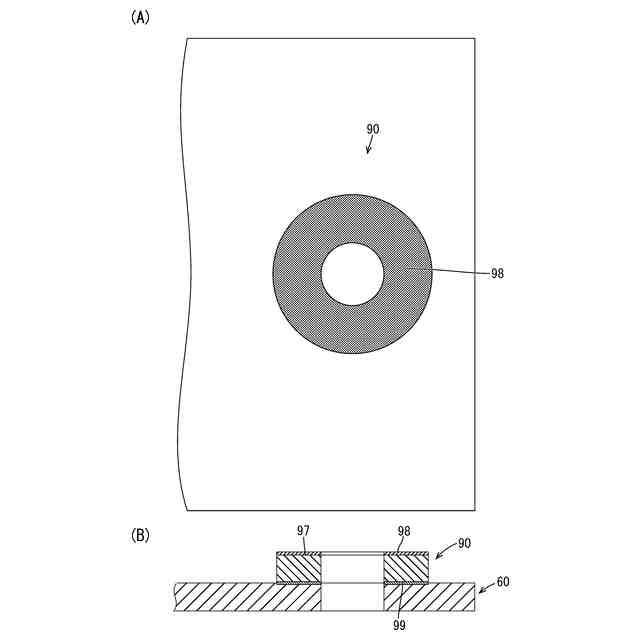

図８は、締結用ワッシャーがバスバーに超音波溶接された状態を示す図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施形態を列挙して説明する。
【００１０】
［１］本開示のバスバー締結構造は、座面を有する相手部材と、締結部材と、純アルミニウムよりも強度が高い高強度アルミニウムにより形成されたバスバーと、前記バスバーに対して機械的かつ電気的に接続され、純アルミニウムよりも強度が高い高強度金属により形成された締結用ワッシャーと、を備え、前記締結部材が前記相手部材に締結されることで前記締結用ワッシャーが前記バスバーと前記座面との間に挟持されるとともに、前記バスバーが前記締結用ワッシャーを介して前記相手部材に電気的に接続され、前記締結用ワッシャーのうち前記座面と接触する接触面には表面処理が施されている。
（【００１１】以降は省略されています）
