公開番号2025155152
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024058739
出願日2024-04-01
発明の名称端子台
出願人住友電装株式会社
代理人弁理士法人暁合同特許事務所
主分類H01R 13/44 20060101AFI20251006BHJP(基本的電気素子)
要約【課題】別部品を使用せず、端子台のサイズが大きくなることを回避しつつ、触指対策を行う。
【解決手段】本開示の端子台10は、筒状端子20と、筒状端子20を保持するハウジング30と、を備えた端子台10であって、筒状端子20は、軸方向にのびる端子本体21と、端子本体21の軸方向AD一端において環状に形成された締結座面25と、を有し、ハウジング30は、締結座面25の内側に形成された内側絶縁壁43と、締結座面25の外側に形成された外側絶縁壁40と、内側絶縁壁43と外側絶縁壁40を連結する連結壁42と、を有する。
【選択図】図3
特許請求の範囲【請求項１】
筒状端子と、
前記筒状端子を保持するハウジングと、を備えた端子台であって、
前記筒状端子は、軸方向にのびる端子本体と、前記端子本体の軸方向一端において環状に形成された締結座面と、を有し、
前記ハウジングは、前記締結座面の内側に形成された内側絶縁壁と、前記締結座面の外側に形成された外側絶縁壁と、前記内側絶縁壁と前記外側絶縁壁を連結する連結壁と、を有する、端子台。
続きを表示（約 380 文字）【請求項２】
前記筒状端子は、前記内側絶縁壁と前記外側絶縁壁の間を貫通して形成された貫通孔をさらに有し、
前記連結壁は、前記貫通孔に形成される、請求項１に記載の端子台。
【請求項３】
前記締結座面は、筒状の接点部材を介して相手端子に接続されている、請求項１または請求項２に記載の端子台。
【請求項４】
前記筒状端子は、ボルトが締結されるボルト孔を有し、
前記内側絶縁壁は、前記ボルト孔の開口縁部に形成された第１内側絶縁壁と、前記ボルト孔の内面に形成された第２内側絶縁壁と、を有する、請求項１または請求項２に記載の端子台。
【請求項５】
前記ボルト孔は、前記ボルトに接触しない隙間を有する非接触部分を有し、
前記第２内側絶縁壁は、前記非接触部分に位置している、請求項４に記載の端子台。

発明の詳細な説明【技術分野】
【０００１】
本開示は、端子台に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
機器に取り付けられる端子台として、例えば特開２０１９－１６４４８号公報（下記特許文献１）に記載のものが知られている。この端子台は、バスバーと、このバスバーを一体に保持する樹脂部と、を備える。バスバーは全体としてＬ字状に屈曲された帯板状をなしており、一端側が第１接続部とされ、他端側が第２接続部とされている。第１接続部と第２接続部との間は、上下方向にのびる中継部とされている。バスバーの中継部は、樹脂部によりモールドされている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１６４４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の端子台において触指対策を実施しようとすると、第１接続部の周辺を樹脂で覆うか、別部品が必要となる。別部品を使用して触指対策を実施しようとすると、別部品を保持するための構造を端子に形成する必要があるため、構造が複雑化してコストが高くなる。また、第１接続部の周辺を樹脂で覆いつつ接触面積を確保するために全体構造を大きくする必要がある。
【課題を解決するための手段】
【０００５】
本開示の端子台は、筒状端子と、前記筒状端子を保持するハウジングと、を備えた端子台であって、前記筒状端子は、軸方向にのびる端子本体と、前記端子本体の軸方向一端において環状に形成された締結座面と、を有し、前記ハウジングは、前記締結座面の内側に形成された内側絶縁壁と、前記締結座面の外側に形成された外側絶縁壁と、前記内側絶縁壁と前記外側絶縁壁を連結する連結壁と、を有する、端子台である。
【発明の効果】
【０００６】
本開示によれば、別部品を使用せず、端子台のサイズが大きくなることを回避しつつ、触指対策を行うことができる。
【図面の簡単な説明】
【０００７】

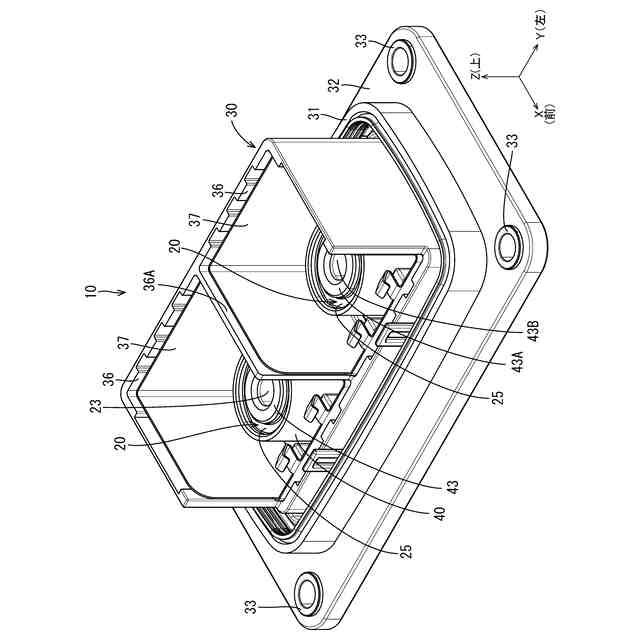

図１は、端子台の斜視図である。
図２は、端子台の平面図である。
図３は、図２のＡ－Ａ断面図である。
図４は、端子台に電線側端子を締結した状態を示す断面図である。

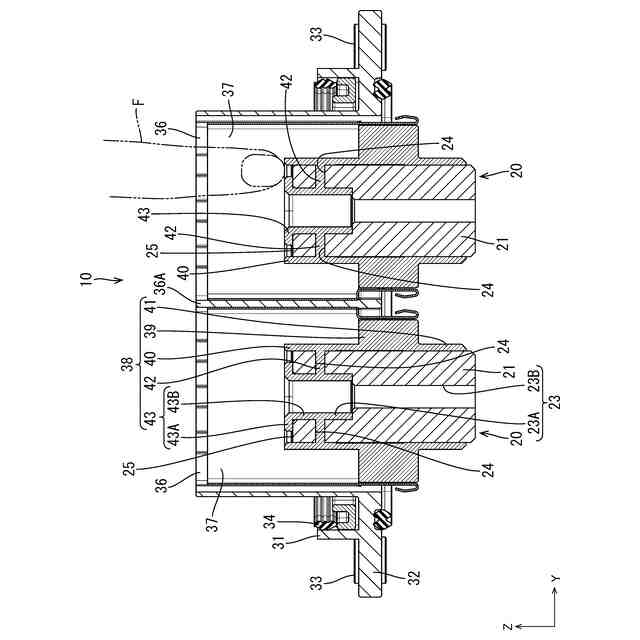

図５は、端子台に指を近づけた様子を示す断面図である。

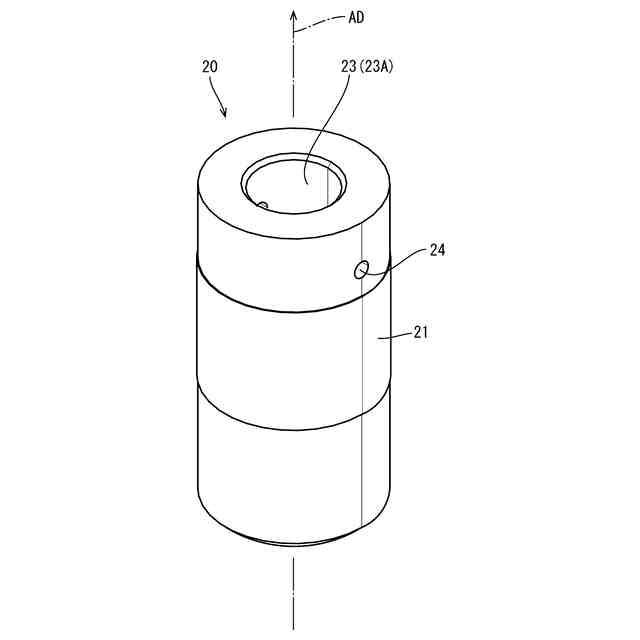

図６は、筒状端子の斜視図である。
図７は、筒状端子の正面図である。
図８は、図７のＢ－Ｂ断面図である。
【発明を実施するための形態】
【０００８】
［本開示の実施形態の説明］
最初に本開示の実施態様を列挙して説明する。
［１］本開示の端子台は、筒状端子と、前記筒状端子を保持するハウジングと、を備えた端子台であって、前記筒状端子は、軸方向にのびる端子本体と、前記端子本体の軸方向一端において環状に形成された締結座面と、を有し、前記ハウジングは、前記締結座面の内側に形成された内側絶縁壁と、前記締結座面の外側に形成された外側絶縁壁と、前記内側絶縁壁と前記外側絶縁壁を連結する連結壁と、を有する。
【０００９】
締結座面の内側と外側にそれぞれ絶縁壁が形成されているから、これらの絶縁壁によって触指対策を行うことができる。内側絶縁壁と外側絶縁壁は連結壁によって連結されているから、これらをハウジングの一部として一体に構成できる。このようにすれば、別部品を使用せず、端子台のサイズが大きくなることを回避しつつ、触指対策を行うことができる。
【００１０】
［２］上記［１］において、前記筒状端子は、前記内側絶縁壁と前記外側絶縁壁の間を貫通して形成された貫通孔をさらに有し、前記連結壁は、前記貫通孔に形成されることが好ましい。
連結壁が貫通孔に形成されているから、連結壁が筒状端子に対して強固に保持され、内側絶縁壁と外側絶縁壁を筒状端子に対して強固に保持できる。
（【００１１】以降は省略されています）
