公開番号2025155755
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024209768
出願日2024-12-02
発明の名称光透過性シート
出願人パナソニックオートモーティブシステムズ株式会社
代理人弁理士法人酒井国際特許事務所
主分類G09F 13/04 20060101AFI20251002BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】意匠の視認性がよい光透過性シートを提供する。
【解決手段】実施形態の光透過性シートは、光を透過する基材層と、前記基材層の前記光が照射される側に設けられ、透光部と遮光部を有する意匠層と、前記意匠層を介して前記基材層と対向するように設けられた着色層と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
光を透過する基材層と、
前記基材層の前記光が照射される側に設けられ、透光部と遮光部を有する意匠層と、
前記意匠層を介して前記基材層と対向するように設けられた着色層と、
を備えた光透過性シート。
続きを表示（約 610 文字）【請求項２】
前記着色層は少なくとも前記透光部に対向する部分の色味が、前記遮光部の色味と近くなるように構成されている
請求項１に記載の光透過性シート。
【請求項３】
前記着色層と前記遮光部との色差ΔＥが所定値以下になるように構成されている
請求項２に記載の光透過性シート。
【請求項４】
前記着色層は、前記色差ΔＥ≦５．０になるように構成されている
請求項３に記載の光透過性シート。
【請求項５】
前記着色層は、前記色差ΔＥ≦３．０になるように構成されている
請求項３に記載の光透過性シート。
【請求項６】
前記着色層は、前記色差ΔＥ≦１．５になるように構成されている
請求項３に記載の光透過性シート。
【請求項７】
前記遮光部は、前記光の透過率が５%以下である
請求項２に記載の光透過性シート。
【請求項８】
前記着色層は、前記光の透過率が５０％以上である
請求項２に記載の光透過性シート。
【請求項９】
前記基材層は、表面に凹凸を有している
請求項２に記載の光透過性シート。
【請求項１０】
前記基材層はエラストマーシートである
請求項２に記載の光透過性シート。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、光透過性シートに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、光透過性をそなえた積層構造の人工皮革シートが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第６２７１１３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に開示されている従来技術では、透過して浮かび上がる意匠がぼやけてしまい視認性が低下する等、機能性の観点で改善の余地があった。
【０００５】
本開示の非限定的な実施例は、上記課題を解決し、意匠の視認性がよい光透過性シートを提供することを目的の一つとする。
【課題を解決するための手段】
【０００６】
実施形態の光透過性シートは、光を透過する基材層と、前記基材層の前記光が照射される側に設けられ、透光部と遮光部を有する意匠層と、前記意匠層を介して前記基材層と対向するように設けられた着色層と、を備える。
【発明の効果】
【０００７】
本開示の一実施例は、意匠の視認性が向上した光透過性シートを提供する。
【０００８】
本開示の一実施例におけるさらなる利点及び効果は、明細書及び図面から明らかにされる。係る利点及び／又は効果は、いくつかの実施形態並びに明細書及び図面に記載された特徴によってそれぞれ提供されるが、１つ又はそれ以上の同一の特徴を得るために必ずしも全てが提供される必要はない。
【図面の簡単な説明】
【０００９】

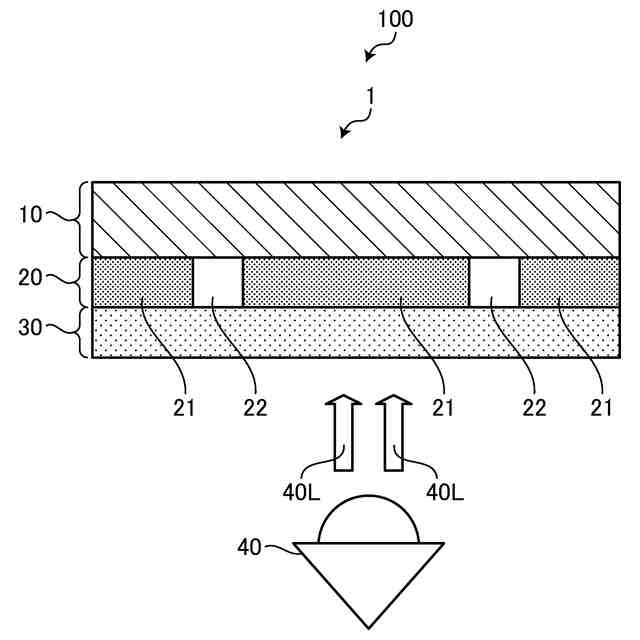

図１は、本開示の第１の実施形態に係る光透過性シートを含む光透過性加飾システムの構成を示す概略図である。

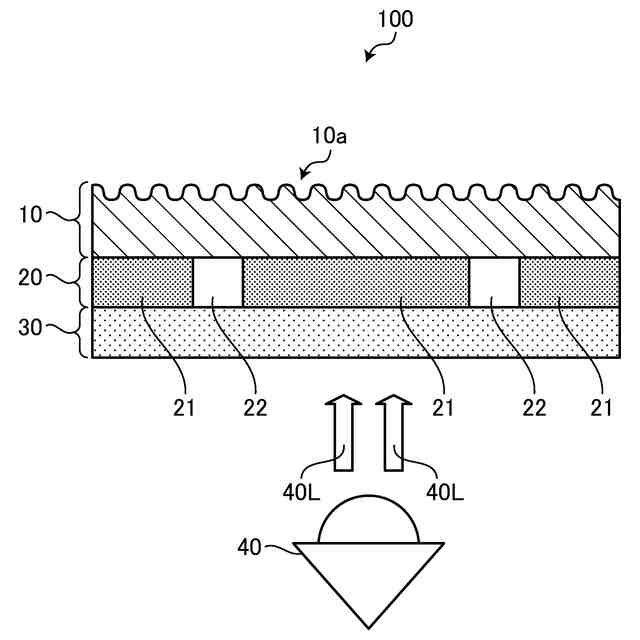

図２は、本開示の第１の実施形態に係る基材層に凹凸が施された光透過性シートを含む光透過性加飾システムの構成を示す概略図である。

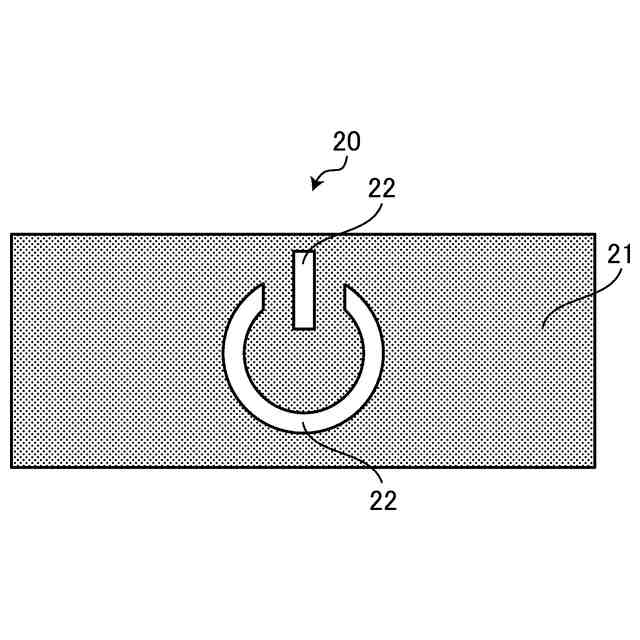

図３は、本開示の第１の実施の形態に係る意匠層の正面図である。
図４は、本開示の第１の実施形態の第１変形例に係るカラーシフト層が設けられた光透過性シートを含む光透過性加飾システムの構成を示す概略断面図である。

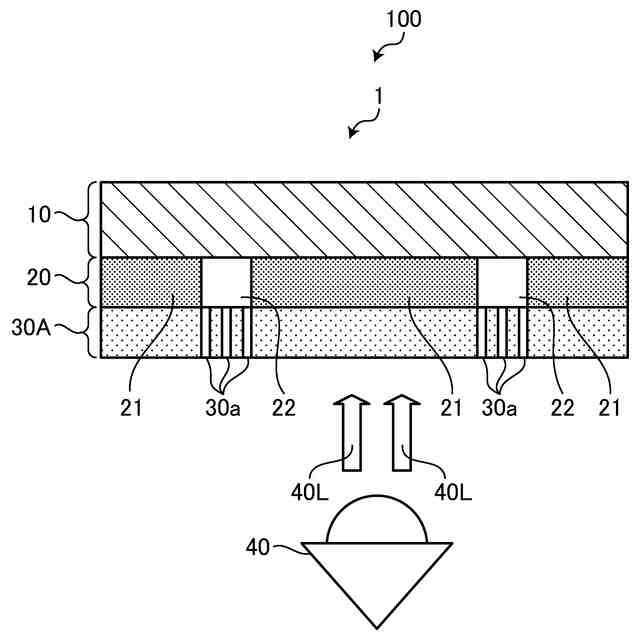

図５は、本開示の第１の実施形態の第２変形例に係る着色層に透過孔が設けられた光透過性シートを含む光透過性加飾システムの構成を示す概略図である。
図６は、本開示の第２の実施形態に係る保護層が設けられた光透過性シートを含む光透過性加飾システムの構成を示す概略図である。
図７は、本開示の第２の実施形態の第１変形例に係るカラーシフト層が設けられた光透過性シートを含む光透過性加飾システムの構成を示す概略図である。

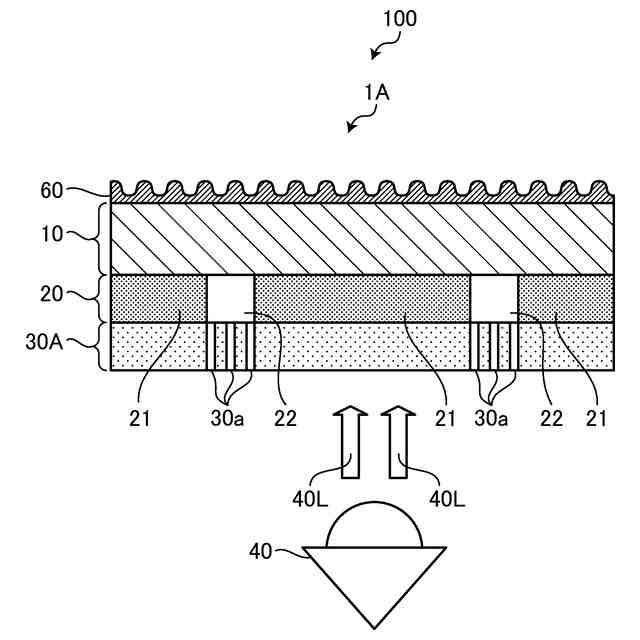

図８は、本開示の第２の実施形態の第２変形例に係る着色層に透過孔が設けられた光透過性シートを含む光透過性加飾システムの構成を示す概略図である。
図９は、本開示の第２の実施形態の第４変形例に係る機能層が設けられた光透過性シートを含む光透過性加飾システムの構成を示す概略図である。
図１０は、本開示の第２の実施形態に係る基材層に意匠層が隣接して設けられた光透過性シートを含む光透過性加飾システムの構成を示す概略図である。
図１１は、本開示の第２の実施形態に係る保護層が着色され、着色層を備えない光透過性シートを含む光透過性加飾システムの構成を示す概略図である。
図１２は、本開示の第３の実施形態に係る反射層が設けられた光透過性シートを含む光透過性加飾システムの構成を示す概略図である。
図１３は、第３の実施形態の第１変形例の光透過性シートを含む光透過性加飾システムの構成を示す概略図である。
図１４は、第３の実施形態の第２変形例の光透過性シートを含む光透過性加飾システムの構成を示す概略図である。
図１５は、第３の実施形態の第２変形例の光透過性シートの意匠層の斜視図である。
図１６は、第３の実施形態の第３変形例の光透過性シートを含む光透過性加飾システムの構成を示す概略図である。
【発明を実施するための形態】
【００１０】
以下に添付図面を参照しながら、本開示の好適な実施形態について詳細に説明する。尚、本明細書及び図面において、実質的に同一の機能を有する構成要素については、同一の符号を付することにより重複説明を省略する。
（【００１１】以降は省略されています）
