公開番号2025155794
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024227759
出願日2024-12-24
発明の名称アーク表示装置
出願人友達光電股ふん有限公司,AUO Corporation
代理人弁理士法人エビス国際特許事務所
主分類G09F 9/40 20060101AFI20251002BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】アーク表示装置を提供する。

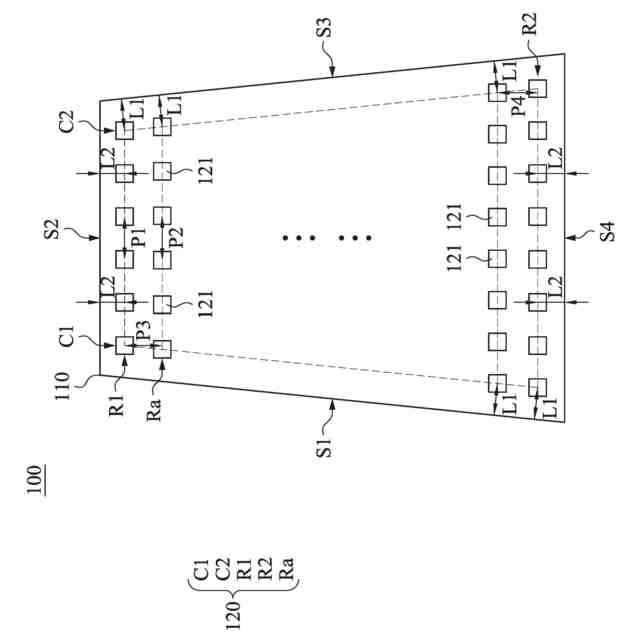

【解決手段】アーク表示装置であって、非矩形基板と、非矩形基板に設置され、画素行及び画素列に配列される発光画素とを含む。非矩形基板は第1縁部、第1縁部に接続される第2縁部及び第1縁部に相対する第3縁部を有する。画素行はそれぞれ第1縁部及び第3縁部に隣接する第1縁部画素行と第2縁部画素行とを含み、画素列は第2縁部に隣接する第1縁部画素列を含む。第1縁部画素行の発光画素から第1縁部までの距離はいずれも等しく、第2縁部画素行の発光画素から第3縁部までの距離はいずれも等しく、第1縁部画素列の発光画素から第2縁部までの距離はいずれも等しく、且つ第1縁部画素行の発光画素から第1縁部までの距離は第2縁部画素行の発光画素から第3縁部までの距離と等しい。
【選択図】図3B

特許請求の範囲【請求項１】
アーク表示装置であって、
それぞれは第１縁部、前記第１縁部に接続される第２縁部及び前記第１縁部に相対する第３縁部を有する複数の非矩形基板と、
それぞれ前記複数の非矩形基板に設置され、行列配列される複数の発光画素を含む複数の画素配列と、を含み、
前記複数の発光画素は複数の画素行及び複数の画素列に配列され、且つ前記複数の画素行は前記第１縁部に隣接する第１縁部画素行及び前記第３縁部に隣接する第２縁部画素行を含み、前記複数の画素列は前記第２縁部に隣接する第１縁部画素列を含み、
前記第１縁部画素行の前記複数の発光画素から前記第１縁部までの距離はいずれも等しく、前記第１縁部画素列の前記複数の発光画素から前記第２縁部までの距離はいずれも等しく、前記第２縁部画素行の前記複数の発光画素から前記第３縁部までの距離はいずれも等しく、且つ前記第１縁部画素行の前記複数の発光画素から前記第１縁部までの距離は前記第２縁部画素行の前記複数の発光画素から前記第３縁部までの距離と等しいことを特徴とする、アーク表示装置。
続きを表示（約 2,400 文字）【請求項２】
前記第１縁部画素行の前記複数の発光画素から前記第１縁部までの距離は前記第１縁部画素列の前記複数の発光画素から前記第２縁部までの距離と等しくない、請求項１に記載のアーク表示装置。
【請求項３】
前記複数の非矩形基板は隣接する２つの非矩形基板を含み、前記隣接する２つの非矩形基板の１つの前記第３縁部は前記隣接する２つの非矩形基板のもう１つの前記第１縁部に接合され、前記隣接する２つの非矩形基板の前記１つの前記第２縁部画素行の前記複数の発光画素と前記隣接する２つの非矩形基板の前記もう１つの前記第１縁部画素行の前記複数の発光画素との間の間隔は、前記隣接する２つの非矩形基板の各前記画素列の前記複数の発光画素の間の間隔以下である、請求項１に記載のアーク表示装置。
【請求項４】
前記複数の非矩形基板は隣接する２つの非矩形基板を含み、前記隣接する２つの非矩形基板の１つの前記第３縁部は前記隣接する２つの非矩形基板のもう１つの前記第１縁部に接合され、前記隣接する２つの非矩形基板の法線の間には夾角を有し、前記隣接する２つの非矩形基板の前記１つの前記第２縁部画素行の前記複数の発光画素と前記隣接する２つの非矩形基板の前記もう１つの前記第１縁部画素行の前記複数の発光画素との間には間隔を有し、前記隣接する２つの非矩形基板の前記１つの前記第２縁部画素行の前記複数の発光画素から前記隣接する２つの非矩形基板の前記１つの前記第３縁部までは距離を有し、前記隣接する２つの非矩形基板の前記１つの前記第２縁部画素行の各前記発光画素は高さを有し、ここで、前記距離、前記間隔、前記夾角の半角及び前記高さは以下の数式を満たし、
Ｌ１＝（（ｄ１／２ｓｉｎθ１）＋１）×ｔａｎθ１
ここで、Ｌ１は前記距離で、ｄ１は前記間隔で、θ１は前記夾角の半角で、ｈ１は前記高さである、請求項１に記載のアーク表示装置。
【請求項５】
各前記非矩形基板はさらに前記第１縁部に接続する第４縁部を有し、前記複数の画素列はさらに前記第４縁部に隣接する第２縁部画素列を含み、前記第２縁部画素列の前記複数の発光画素から前記第４縁部までの距離はいずれも等しく、前記第２縁部画素列の前記複数の発光画素から前記第４縁部までの距離は、前記第１縁部画素列の前記複数の発光画素から前記第２縁部までの距離と等しい、請求項１に記載のアーク表示装置。
【請求項６】
前記複数の非矩形基板は隣接する２つの非矩形基板を含み、前記隣接する２つの非矩形基板の１つの前記第２縁部は前記隣接する２つの非矩形基板のもう１つの前記第４縁部に接合され、前記隣接する２つの非矩形基板の前記１つの前記第１縁部画素列の前記複数の発光画素と前記隣接する２つの非矩形基板の前記もう１つの前記第２縁部画素列の前記複数の発光画素との間の間隔は、前記隣接する２つの非矩形基板の各前記画素行の前記複数の発光画素の間の間隔以下である、請求項５に記載のアーク表示装置。
【請求項７】
前記複数の非矩形基板は隣接する２つの非矩形基板を含み、前記隣接する２つの非矩形基板の１つの前記第２縁部は前記隣接する２つの非矩形基板のもう１つの前記第４縁部に接合され、前記隣接する２つの非矩形基板の法線の間には夾角を有し、前記隣接する２つの非矩形基板の前記１つの前記第１縁部画素列の前記複数の発光画素と前記隣接する２つの非矩形基板の前記もう１つの前記第２縁部画素列の前記複数の発光画素との間には間隔を有し、前記隣接する２つの非矩形基板の前記１つの前記第１縁部画素列の前記複数の発光画素から前記隣接する２つの非矩形基板の前記１つの前記第２縁部までは距離を有し、前記隣接する２つの非矩形基板の前記１つの前記第１縁部画素列の前記複数の発光画素は高さを有し、ここで、前記距離、前記間隔、前記夾角の半角及び前記高さは以下の数式を満たし、
Ｌ２＝（ｄ２／２ｓｉｎθ２）＋ｈ２）×ｔａｎθ２
ここで、Ｌ２は前記距離で、ｄ２は前記間隔で、θ２は前記夾角の半角で、ｈ２は前記高さである、請求項５に記載のアーク表示装置。
【請求項８】
各前記非矩形基板はさらに前記第２縁部と前記第３縁部に接続する第５縁部を有し、前記複数の画素列はさらに前記第５縁部に隣接する第３縁部画素列を含み、前記第３縁部画素列の前記複数の発光画素から前記第５縁部までの距離はいずれも等しく、前記第３縁部画素列の前記複数の発光画素から前記第５縁部までの距離は、前記第１縁部画素列の前記複数の発光画素から前記第２縁部までの距離と等しい、請求項５に記載のアーク表示装置。
【請求項９】

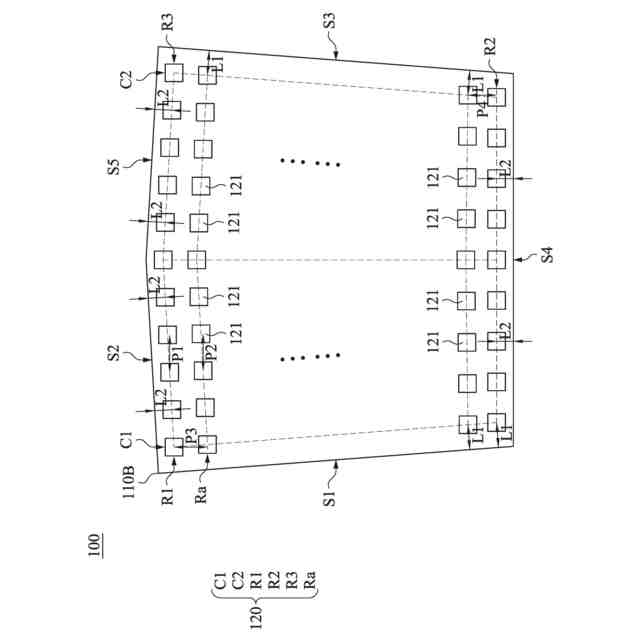

各前記非矩形基板はさらに前記第３縁部に接続する第５縁部及び前記第２縁部と前記第５縁部に接続する第６縁部を有し、前記複数の画素列はさらに前記第５縁部に隣接する第３縁部画素列及び前記第６縁部に隣接する第４縁部画素列を含み、前記第３縁部画素列の前記複数の発光画素から前記第５縁部までの距離はいずれも等しく、前記第４縁部画素列の前記複数の発光画素から前記第６縁部までの距離はいずれも等しく、前記第３縁部画素列の前記複数の発光画素から前記第５縁部までの距離は、前記第１縁部画素列の前記複数の発光画素から前記第２縁部までの距離と等しく、前記第４縁部画素列の前記複数の発光画素から前記第６縁部までの距離は、前記第３縁部画素列の前記複数の発光画素から前記第５縁部までの距離と等しい、請求項５に記載のアーク表示装置。
【請求項１０】
同一の前記画素列の前記複数の発光画素の間の間隔はいずれも等しい、請求項１に記載のアーク表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明はアーク表示装置に関し、特に複数の非矩形基板を含むアーク表示装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】

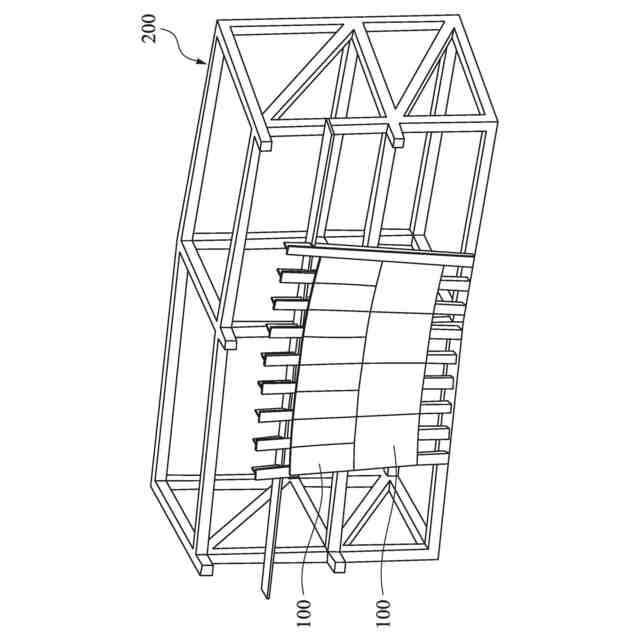

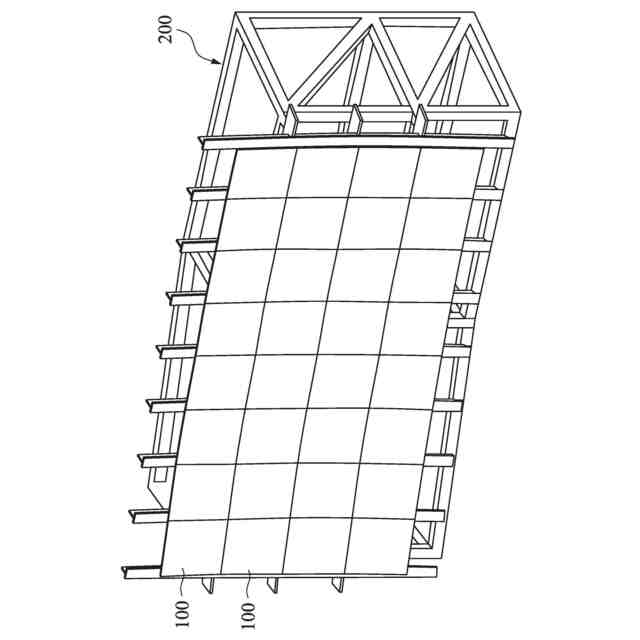

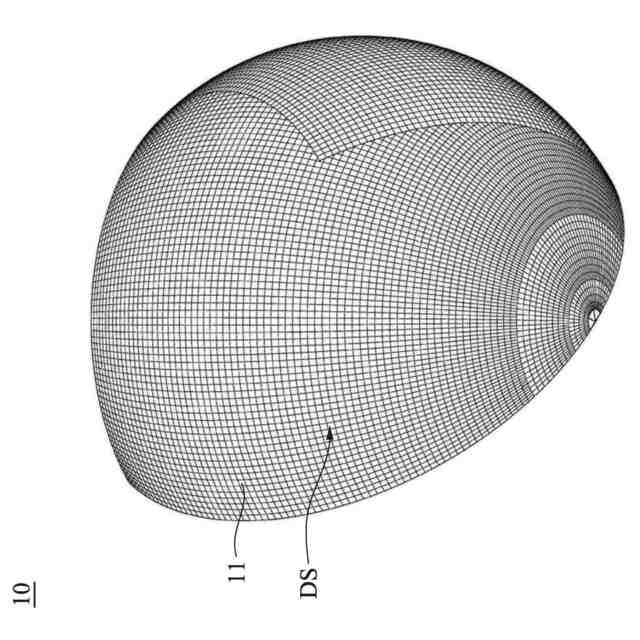

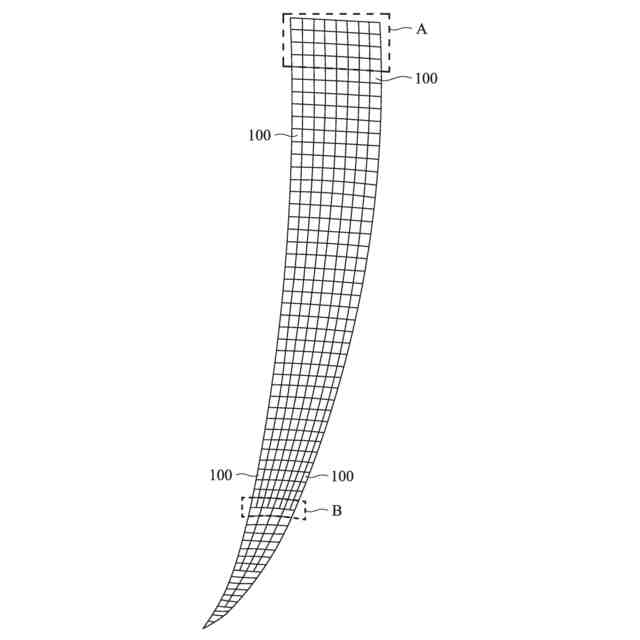

科学技術産業の日々発展に伴い、表示装置は日常生活に広く応用されている。発光素子を含む複数の表示ユニット（ライトパネル）をアーク面に接合することにより、アーク表示装置は、平面ディスプレイと異なる体験を提供することができ、大規模な展示イベントによく使用される。アーク表示装置の表示面は平面ではないため、ライトパネル形状は非矩形で斜辺を有する多辺形である可能性があり、球形表示装置を例として、赤道に近接するライトパネル形状は台形である可能性があるが、南北極に近接するライトパネル形状は五辺形以上の異形パネルである可能性がある。
【０００３】
しかしながら、発光素子が矩形ライトパネルに設置される一般的な配列形態で非矩形の斜辺を有する多辺形ライトパネルに設置する場合、ライトパネルに隣接する縁部に位置する発光素子からライトパネル斜辺までの距離が異なる状況が発生し、接合位置に明るい線又は暗い線が生成し、これによって表示品質に影響を与える。
【発明の概要】
【課題を解決するための手段】
【０００４】
本発明は、接合位置の明るい線又は暗い線の生成を減少させ、これにより表示品質を維持又は向上させることができるアーク表示装置を提供する。
【０００５】

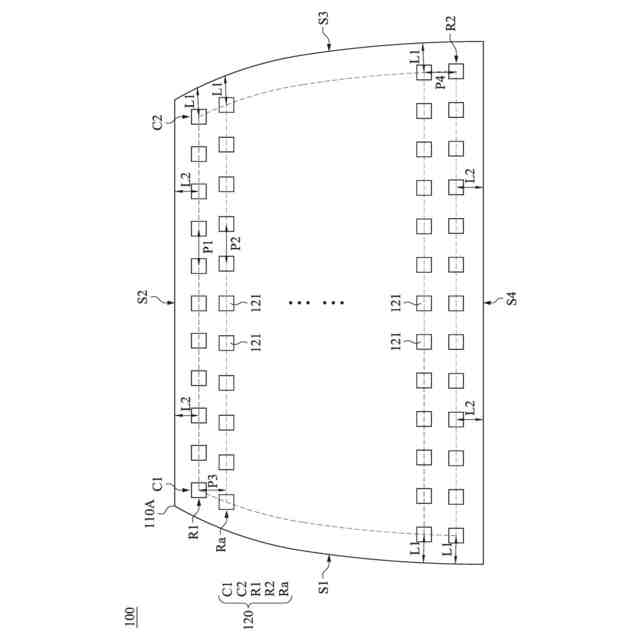

本発明の少なくとも一実施例により提供されるアーク表示装置は複数の非矩形基板及び複数の画素配列を含む。各非矩形基板は第１縁部、第１縁部に接続される第２縁部及び第１縁部に相対する第３縁部を有する。これらの画素配列はそれぞれこれらの非矩形基板に設置され、各画素配列は行列に配列される複数の発光画素を含み、これらの発光画素は複数の画素行及び複数の画素列に配列され、且つこれらの画素行は第１縁部に隣接する第１縁部画素行及び第３縁部に隣接する第２縁部画素行を含み、これらの画素列は第２縁部に隣接する第１縁部画素列を含む。第１縁部画素行のこれらの発光画素から第１縁部までの距離はいずれも等しく、第２縁部画素行のこれらの発光画素から第３縁部までの距離はいずれも等しく、第１縁部画素列のこれらの発光画素から第２縁部までの距離はいずれも等しく、且つ第１縁部画素行のこれらの発光画素から第１縁部までの距離は第２縁部画素行のこれらの発光画素から第３縁部までの距離と等しい。
【０００６】
本発明の少なくとも一実施例において、第１縁部画素行のこれらの発光画素から第１縁部までの距離は第１縁部画素列のこれらの発光画素から第２縁部までの距離と等しくない。
【０００７】
本発明の少なくとも一実施例において、前記複数の非矩形基板は隣接する２つの非矩形基板を含み、隣接する２つの非矩形基板の１つの前記第３縁部は隣接する２つの非矩形基板のもう１つの前記第１縁部に接合され、隣接する２つの非矩形基板の１つの前記第２縁部画素行の前記複数の発光画素と隣接する２つの非矩形基板のもう１つの前記第１縁部画素行の前記複数の発光画素との間の間隔は、隣接する２つの非矩形基板の各画素列の前記複数の発光画素の間の間隔以下である。
【０００８】

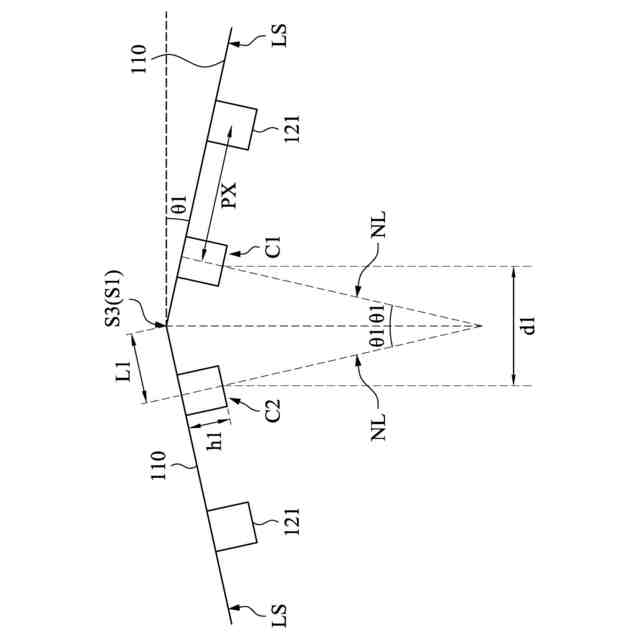

本発明の少なくとも一実施例において、前記複数の非矩形基板は隣接する２つの非矩形基板を含み、隣接する２つの非矩形基板の１つの前記第３縁部は隣接する２つの非矩形基板のもう１つの前記第１縁部に接合され、隣接する２つの非矩形基板の法線の間には夾角を有し、隣接する２つの非矩形基板の１つの前記第２縁部画素行の前記複数の発光画素と隣接する２つの非矩形基板のもう１つの前記第１縁部画素行の前記複数の発光画素との間には間隔を有し、隣接する２つの非矩形基板の１つの前記第２縁部画素行の前記複数の発光画素から隣接する２つの非矩形基板の１つの前記第３縁部までは距離を有し、隣接する２つの非矩形基板の１つの前記第２縁部画素行の各前記発光画素は高さを有し、ここで、距離、間隔、夾角の半角及び高さは以下の数式を満たし、
Ｌ１＝（（ｄ１／２ｓｉｎθ１）＋ｈ１）×ｔａｎθ１
ここで、Ｌ１は距離で、ｄ１は間隔で、θ１は夾角の半角で、ｈ１は高さである。
【０００９】
本発明の少なくとも一実施例において、各前記非矩形基板はさらに前記第１縁部に接続する第４縁部を有し、前記複数の画素列はさらに第４縁部に隣接する第２縁部画素列を含み、第２縁部画素列の前記複数の発光画素から第４縁部までの距離はいずれも等しく、第２縁部画素列の前記複数の発光画素から第４縁部までの距離は、前記第１縁部画素列の前記複数の発光画素から前記第２縁部までの距離と等しい。
【００１０】
本発明の少なくとも一実施例において、前記複数の非矩形基板は隣接する２つの非矩形基板を含み、隣接する２つの非矩形基板の１つの前記第２縁部は隣接する２つの非矩形基板のもう１つの前記第４縁部に接合され、隣接する２つの非矩形基板の１つの前記第１縁部画素列の前記複数の発光画素と隣接する２つの非矩形基板のもう１つの前記第２縁部画素列の前記複数の発光画素との間の間隔は、隣接する２つの非矩形基板の各前記画素行の前記複数の発光画素の間の間隔以下である。
（【００１１】以降は省略されています）
