公開番号2025157599
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2025130454,2024563474
出願日2025-08-05,2024-05-29
発明の名称導電部材、電気化学セル装置、モジュールおよびモジュール収容装置
出願人京セラ株式会社
代理人弁理士法人酒井国際特許事務所
主分類H01M 8/1286 20160101AFI20251007BHJP(基本的電気素子)
要約【課題】性能を向上することができる導電部材、電気化学セル装置、モジュールおよびモジュール収容装置を提供する。
【解決手段】導電部材は、金属板と、第1多孔質層と、第2多孔質層とを備える。金属板は、第1面および該第1面の反対側に位置する第2面を有し、第1面と第2面との間で気体が流通可能である。第1多孔質層は、第1面に位置する。第2多孔質層は、第2面に位置する。金属板の熱膨張係数をα0とし、第1多孔質層の熱膨張係数をα1とし、第2多孔質層の熱膨張係数をα2とした場合、α1<α0およびα2<α0、またはα1>α0およびα2>α0の関係を有する。
【選択図】図1A
特許請求の範囲【請求項１】
第１面と、該第１面の反対側に位置する第２面とを有し、前記第１面と前記第２面との間で気体が流通可能な金属板と、
前記第１面に接する第１多孔質層と、
前記第２面に接する第２多孔質層と
を備え、
前記金属板の熱膨張係数をα０とし、前記第１多孔質層の熱膨張係数をα１とし、前記第２多孔質層の熱膨張係数をα２とした場合、
α１＜α０およびα２＜α０、またはα１＞α０およびα２＞α０の関係を有する
導電部材。
続きを表示（約 540 文字）【請求項２】
前記金属板は、前記第１面と前記第２面とを貫通する複数の開口を有する
請求項１に記載の導電部材。
【請求項３】
前記第１多孔質層および前記第２多孔質層は、導電性を有する
請求項１に記載の導電部材。
【請求項４】
前記第１多孔質層、前記第２多孔質層および前記金属板は、
α１＜α０およびα２＜α０の関係を有する
請求項１に記載の導電部材。
【請求項５】
｜α１－α２｜は、｜α０－α１｜および｜α０－α２｜のいずれよりも小さい
請求項１に記載の導電部材。
【請求項６】
素子部を有する２以上の電気化学セルと、
請求項１～５のいずれか１つに記載の導電部材と
を備える電気化学セル装置。
【請求項７】
請求項６に記載の電気化学セル装置と、
前記電気化学セル装置を収納する収納容器と
を備えるモジュール。
【請求項８】
請求項７に記載のモジュールと、
前記モジュールの運転を行うための補機と、
前記モジュールおよび前記補機を収容する外装ケースと
を備えるモジュール収容装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、導電部材、電気化学セル装置、モジュールおよびモジュール収容装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
近年、次世代エネルギーとして、燃料電池セルを複数有する燃料電池セルスタック装置が種々提案されている。燃料電池セルは、水素含有ガスなどの燃料ガスと空気などの酸素含有ガスとを用いて電力を得ることができる電気化学セルの一種である。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－２７３２１３号公報
特開２０１９－１７９７５５号公報
特開２０１３－４１７１７号公報
【発明の概要】
【０００４】
実施形態の一態様に係る導電部材は、金属板と、第１多孔質層と、第２多孔質層とを備える。金属板は、第１面および該第１面の反対側に位置する第２面を有し、前記第１面と前記第２面との間で気体が流通可能である。第１多孔質層は、前記第１面に位置する。第２多孔質層は、前記第２面に位置する。前記金属板の熱膨張係数をα０とし、前記第１多孔質層の熱膨張係数をα１とし、前記第２多孔質層の熱膨張係数をα２とした場合、これらは、α１＜α０およびα２＜α０、またはα１＞α０およびα２＞α０の関係を有する。
【０００５】
また、本開示の電気化学セル装置は、素子部を有する２以上の電気化学セルと、上記に記載の導電部材とを備える。
【０００６】
また、本開示のモジュールは、上記に記載の電気化学セル装置と、電気化学セル装置を収納する収納容器とを備える。
【０００７】
また、本開示のモジュール収容装置は、上記に記載のモジュールと、モジュールの運転を行うための補機と、モジュールおよび補機を収容する外装ケースとを備える。
【図面の簡単な説明】
【０００８】

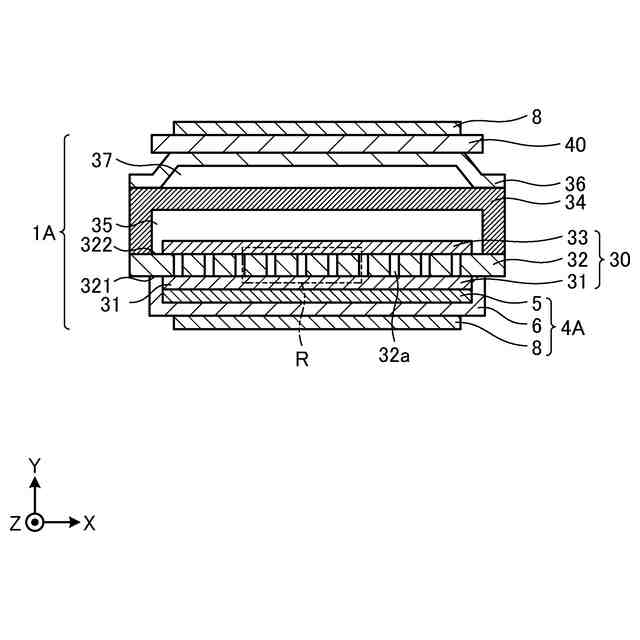

図１Ａは、第１の実施形態に係る電気化学セル装置の一例を示す断面図である。

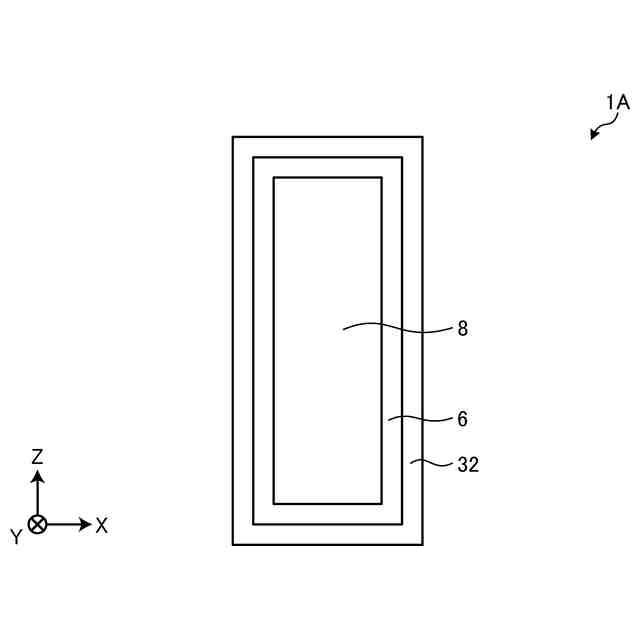

図１Ｂは、第１の実施形態に係る電気化学セル装置が有する電気化学セルの一例を空気極側からみた平面図である。

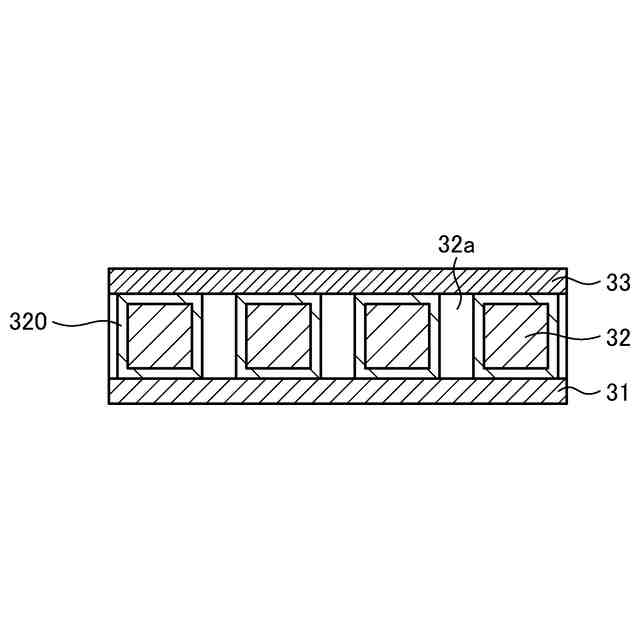

図１Ｃは、図１Ａに示す領域Ｒを拡大した断面図である。

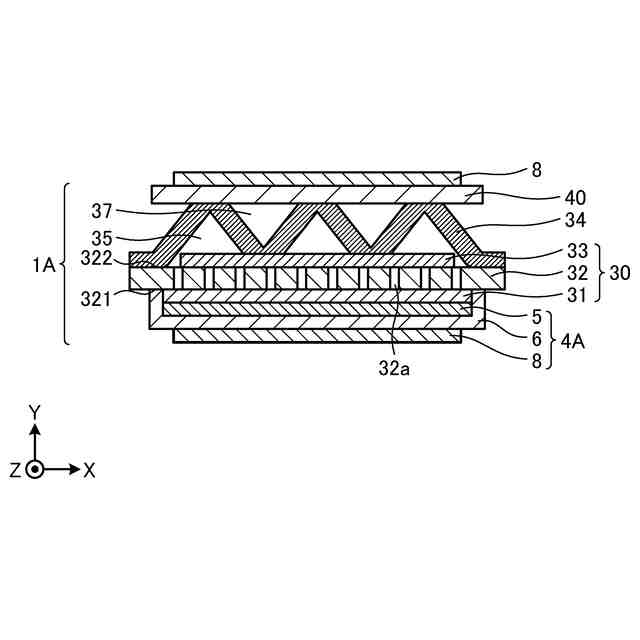

図２Ａは、第１の実施形態に係る電気化学セル装置の別の一例を示す断面図である。
図２Ｂは、第１の実施形態に係る電気化学セル装置の別の一例を示す断面図である。

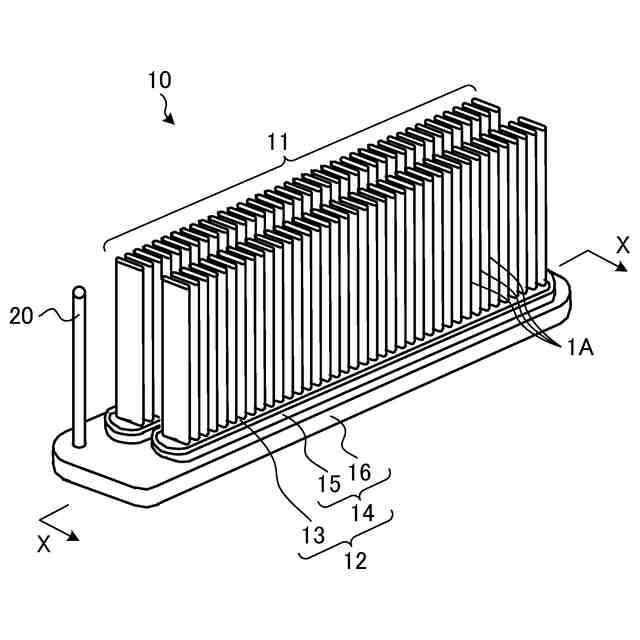

図３Ａは、第１の実施形態に係る電気化学セル装置の一例を示す斜視図である。

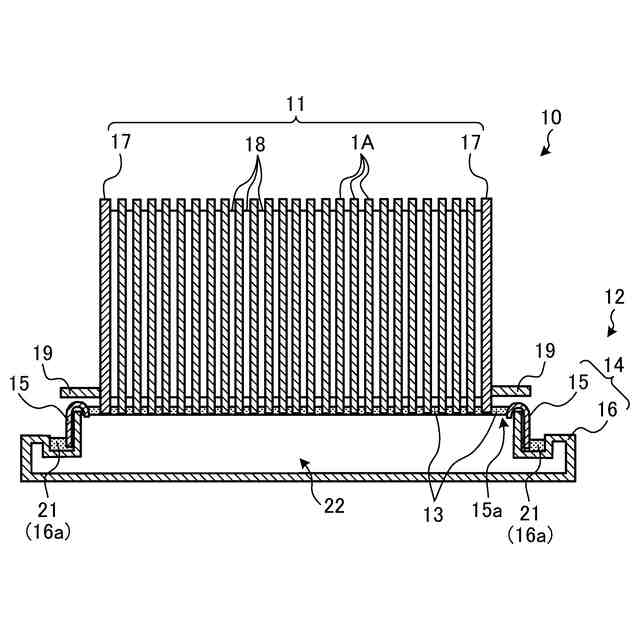

図３Ｂは、図３Ａに示すＸ－Ｘ線の断面図である。
図３Ｃは、第１の実施形態に係る電気化学セル装置の一例を示す上面図である。
図４は、第１の実施形態に係るモジュールの一例を示す外観斜視図である。
図５は、第１の実施形態に係るモジュール収容装置の一例を概略的に示す分解斜視図である。
図６は、第２の実施形態に係る電気化学セルの一例を示す斜視図である。
図７は、図６に示す電気化学セルの部分断面図である。
【発明を実施するための形態】
【０００９】
上記した燃料電池セルスタック装置では、たとえば、発電性能、電解性能などの性能を向上させる点で改善の余地があった。
【００１０】
そこで、性能を向上することができる導電部材、電気化学セル装置、モジュールおよびモジュール収容装置の提供が期待されている。
（【００１１】以降は省略されています）
