特許ウォッチ

公開番号2025069791
公報種別公開特許公報(A)
公開日2025-05-01
出願番号2023179736
出願日2023-10-18
発明の名称タイヤ用ゴム組成物及びタイヤ
出願人住友ゴム工業株式会社
代理人弁理士法人WisePlus
主分類C08L 9/00 20060101AFI20250423BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】悪路走行時の乗り心地を改善できるタイヤ用ゴム組成物及びタイヤを提供する。
【解決手段】本発明は、イソプレン系ゴム、ブタジエンゴム及びスチレンブタジエンゴムを含むゴム成分と、シリカとを含有し、前記ゴム成分中の総スチレン量/前記イソプレン系ゴムの含有量≧1であり、前記シリカの含有量/(前記ゴム成分中の総スチレン量)²>0.5であるタイヤ用ゴム組成物に関する。
【選択図】なし
特許請求の範囲【請求項１】
イソプレン系ゴム、ブタジエンゴム及びスチレンブタジエンゴムを含むゴム成分と、シリカとを含有し、
前記ゴム成分中の総スチレン量／前記イソプレン系ゴムの含有量≧１であり、
前記シリカの含有量／（前記ゴム成分中の総スチレン量）
２
＞０.５であるタイヤ用ゴム組成物。
続きを表示（約 560 文字）【請求項２】
樹脂を含有する請求項１記載のタイヤ用ゴム組成物。
【請求項３】
前記シリカの平均粒子径が１６ｎｍ以下である請求項１又は２記載のタイヤ用ゴム組成物。
【請求項４】
前記スチレンブタジエンゴムのスチレン量が３０質量％以下である請求項１又は２記載のタイヤ用ゴム組成物。
【請求項５】
前記樹脂が２種以上の樹脂を含む請求項２記載のタイヤ用ゴム組成物。
【請求項６】

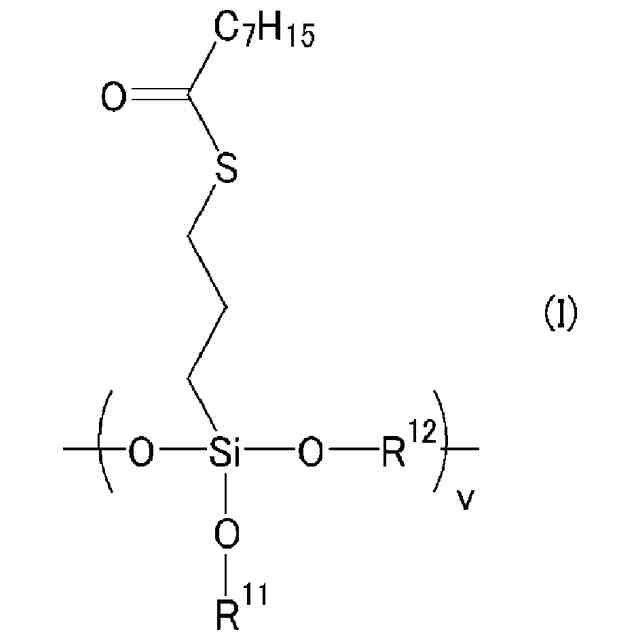

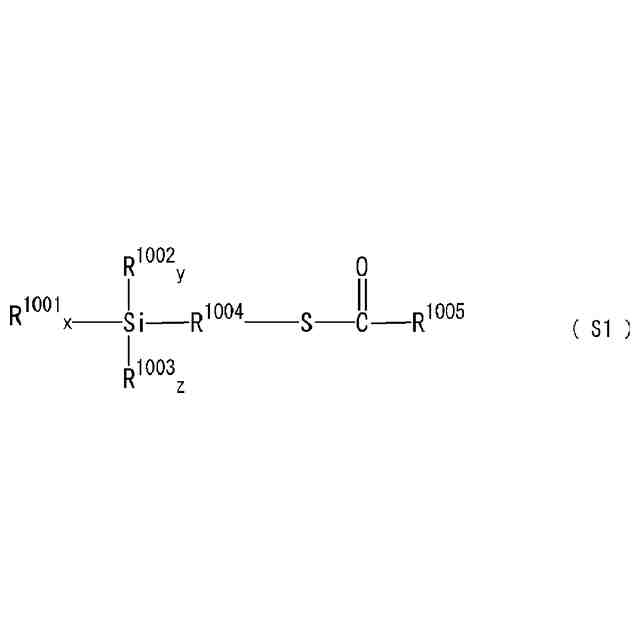

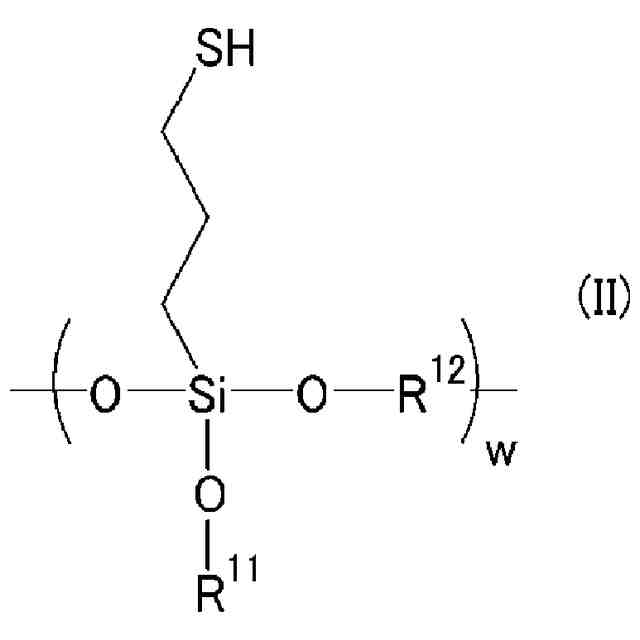

メルカプト系シランカップリング剤を含有する請求項１又は２記載のタイヤ用ゴム組成物。
【請求項７】
液状ポリマーを含有する請求項１又は２記載のタイヤ用ゴム組成物。
【請求項８】
前記シリカの含有量／（前記ゴム成分中の総スチレン量）
２
＞１である請求項１又は２記載のタイヤ用ゴム組成物。
【請求項９】
前記ブタジエンゴムの含有量／前記スチレンブタジエンゴムの含有量≧１である請求項１又は２記載のタイヤ用ゴム組成物。
【請求項１０】
前記ブタジエンゴムの含有量／前記スチレンブタジエンゴムの含有量≧１．５である請求項１又は２記載のタイヤ用ゴム組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、タイヤ用ゴム組成物及びタイヤに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
これまで、乗り心地を改善する手法が種々検討されている（例えば、特許文献１参照）。しかしながら、近年では、乗り心地の更なる改善が求められている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－０２４７９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、前記課題を解決し、悪路走行時の乗り心地を改善できるタイヤ用ゴム組成物及びタイヤを提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明は、イソプレン系ゴム、ブタジエンゴム及びスチレンブタジエンゴムを含むゴム成分と、シリカとを含有し、前記ゴム成分中の総スチレン量／前記イソプレン系ゴムの含有量≧１であり、前記シリカの含有量／（前記ゴム成分中の総スチレン量）
２
＞０.５であるタイヤ用ゴム組成物に関する。
【発明の効果】
【０００６】
本発明は、イソプレン系ゴム、ブタジエンゴム及びスチレンブタジエンゴムを含むゴム成分と、シリカとを含有し、前記ゴム成分中の総スチレン量／前記イソプレン系ゴムの含有量≧１であり、前記シリカの含有量／（前記ゴム成分中の総スチレン量）
２
＞０.５であるタイヤ用ゴム組成物であるので、悪路走行時の乗り心地が良好となる。
【発明を実施するための形態】
【０００７】
本発明のタイヤ用ゴム組成物は、イソプレン系ゴム、ブタジエンゴム及びスチレンブタジエンゴムを含むゴム成分と、シリカとを含有し、前記ゴム成分中の総スチレン量／前記イソプレン系ゴムの含有量≧１であり、前記シリカの含有量／（前記ゴム成分中の総スチレン量）
２
＞０.５である。
【０００８】
上記ゴム組成物で前述の効果が得られる理由は、以下のように推察される。
ゴム成分として、イソプレン系ゴム、ブタジエンゴム（ＢＲ）、スチレンブタジエンゴム（ＳＢＲ）の３種を配合することで、ゴムマトリクス内で相分離構造が生じ、その界面間で、悪路走行時の衝撃が緩和される。
ゴム成分中のスチレンドメインの量とイソプレン系ゴムの含有量とを上記関係とすること、ゴム成分中のスチレンドメインの量とシリカの含有量とを上記関係とすることで、衝撃が更に緩和され、上述の効果をより得やすくなる。
以上の作用により、悪路走行時の乗り心地が向上すると考えられる。
【０００９】
上記ゴム組成物は、ゴム成分を含有する。
ここで、ゴム成分は、架橋に寄与する成分であり、一般的に、重量平均分子量（Ｍｗ）が１万以上のものである。
【００１０】
ゴム成分の重量平均分子量は、好ましくは５万以上、より好ましくは１５万以上、更に好ましくは２０万以上であり、また、好ましくは２００万以下、より好ましくは１５０万以下、更に好ましくは１００万以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
（【００１１】以降は省略されています）

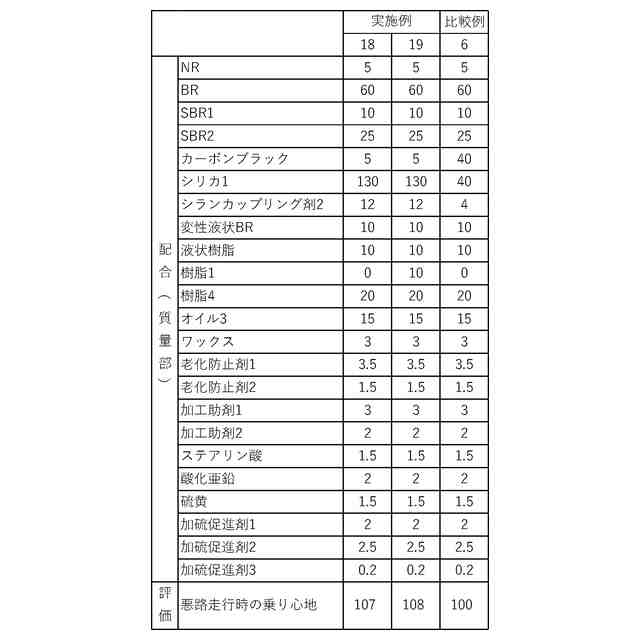

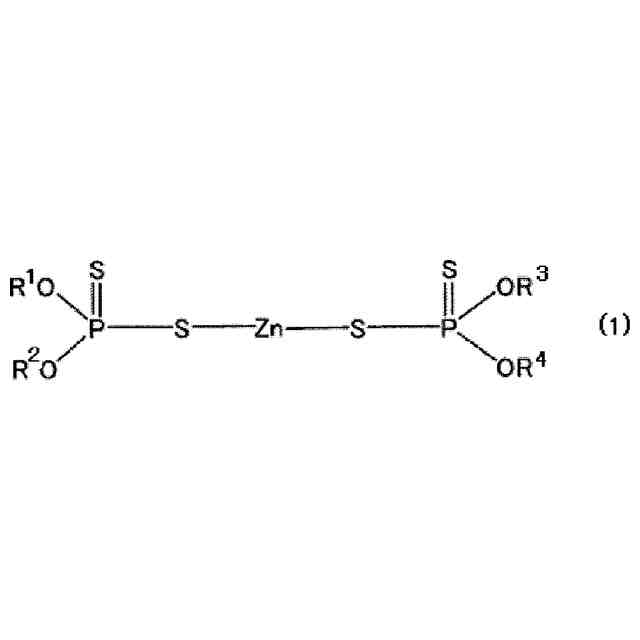

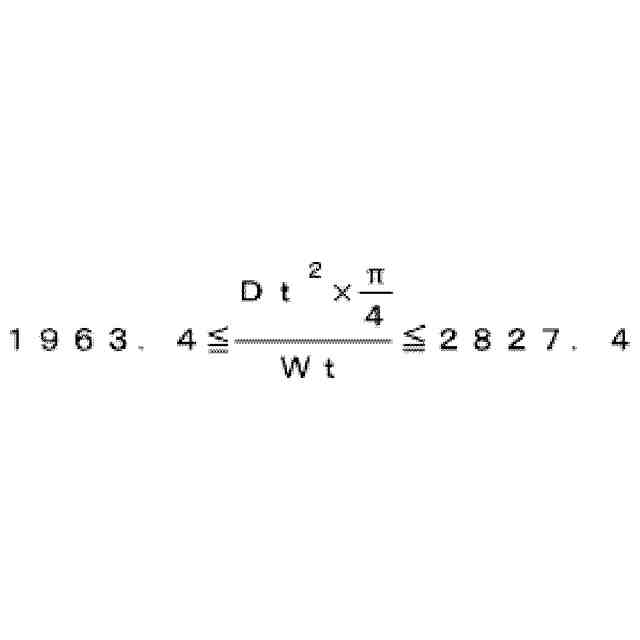

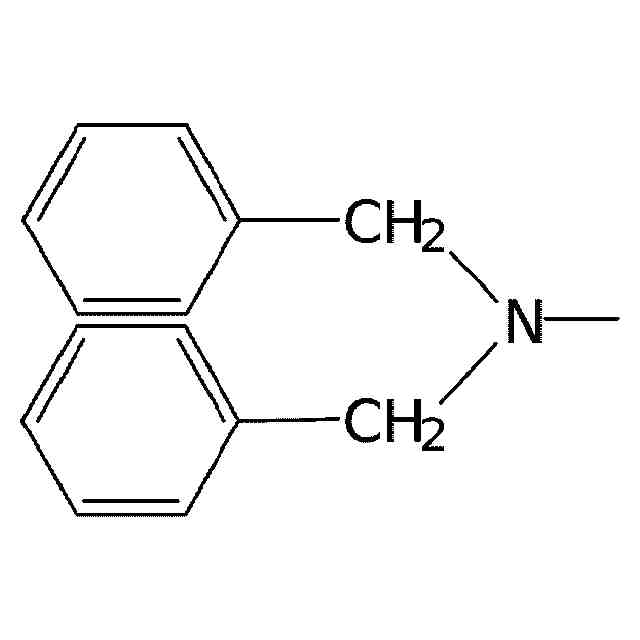

関連特許
