公開番号2025077119
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023189075
出願日2023-11-06
発明の名称ゴルフボール
出願人住友ゴム工業株式会社
代理人弁理士法人有古特許事務所
主分類A63B 37/00 20060101AFI20250512BHJP(スポーツ;ゲーム;娯楽)
要約【課題】飛行性能及び打球感に優れたゴルフボール2の提供。
【解決手段】ゴルフボール2は、コア4、中間層6及びカバー8を有している。中間層6の硬度Hmは、カバー8の硬度Hcよりも大きい。コア4の中心点、この中心点からコア4の表面の間の6の点、及び表面の点の、距離とショアC硬度とがプロットされたグラフにおいて、この中心点と第一点とを結ぶ直線の傾きA1は、1.00以上である。以下の傾きA2からA7の絶対値の最大値Amaxは、0.90以下である。
A2:第一点と第二点とを結ぶ直線の傾き
A3:第二点と第三点とを結ぶ直線の傾き
A4:第三点と第四点とを結ぶ直線の傾き
A5:第四点と第五点とを結ぶ直線の傾き
A6:第五点と第六点とを結ぶ直線の傾き
A7:第六点と表面上の点とを結ぶ直線の傾き

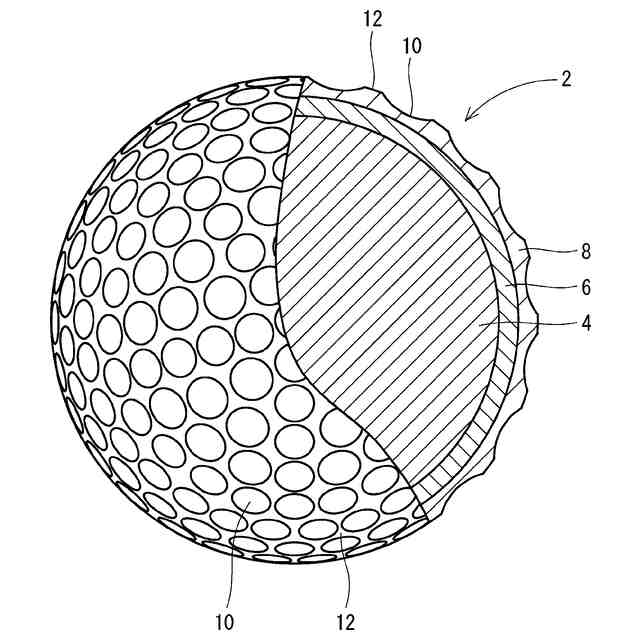

【選択図】図1
特許請求の範囲【請求項１】
その直径が３５ｍｍ以上であるコアと、このコアの外側に位置する中間層と、この中間層の外側に位置するカバーとを備えており、
上記中間層のショアＤ硬度Ｈｍが、上記カバーのショアＤ硬度Ｈｃよりも大きく、

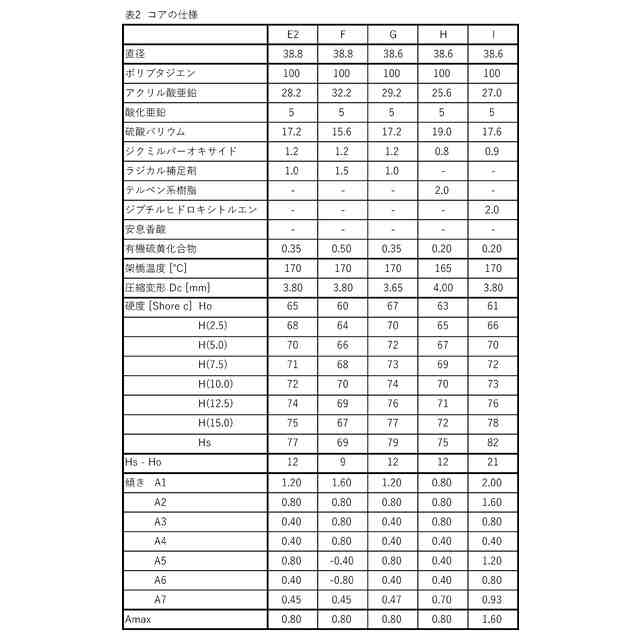

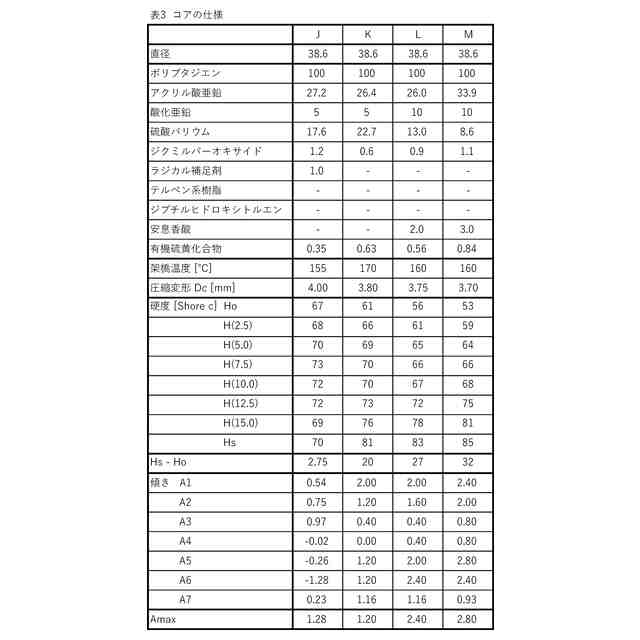

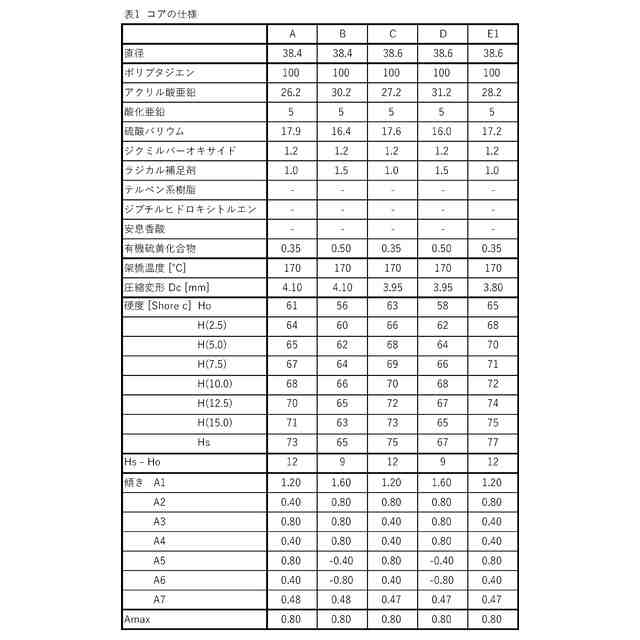

上記コアにおける、中心点、この中心からの距離が２．５ｍｍである第一点、この中心からの距離が５．０ｍｍである第二点、この中心からの距離が７．５ｍｍである第三点、この中心からの距離が１０．０ｍｍである第四点、この中心からの距離が１２．５ｍｍである第五点、この中心からの距離が１５．０ｍｍである第六点、及び表面上の点の、これらの距離（ｍｍ）とショアＣ硬度とがプロットされたグラフにおいて、
上記中心点と上記第一点とを結ぶ直線の傾きＡ１が、１．００以上であり、
以下の傾きＡ２からＡ７の絶対値の最大値Ａｍａｘが、０．９０以下である、ゴルフボール。
Ａ２：上記第一点と上記第二点とを結ぶ直線の傾き
Ａ３：上記第二点と上記第三点とを結ぶ直線の傾き
Ａ４：上記第三点と上記第四点とを結ぶ直線の傾き
Ａ５：上記第四点と上記第五点とを結ぶ直線の傾き
Ａ６：上記第五点と上記第六点とを結ぶ直線の傾き
Ａ７：上記第六点と上記表面上の点とを結ぶ直線の傾き
続きを表示（約 980 文字）【請求項２】
上記コアの表面のショアＣ硬度Ｈｓが、上記コアの中心点の硬度Ｈｏよりも大きく、
上記硬度Ｈｓと上記硬度Ｈｏとの差（Ｈｓ－Ｈｏ）が、１５未満である、請求項１に記載のゴルフボール。
【請求項３】
上記硬度Ｈｍと上記硬度Ｈｃとの差（Ｈｍ－Ｈｃ）が、１０以下である、請求項１又は２に記載のゴルフボール。
【請求項４】
上記硬度Ｈｍが６５以上であり、上記硬度Ｈｃが６０以上である、請求項１又は２に記載のゴルフボール。
【請求項５】
上記コアが、ゴム組成物が架橋されることで形成されており、
上記ゴム組成物が、
（ａ）基材ゴム
（ｂ）共架橋剤
（ｃ）架橋開始剤
並びに
（ｄ）ラジカル捕捉剤
を含む、請求項１又は２に記載のゴルフボール。
【請求項６】

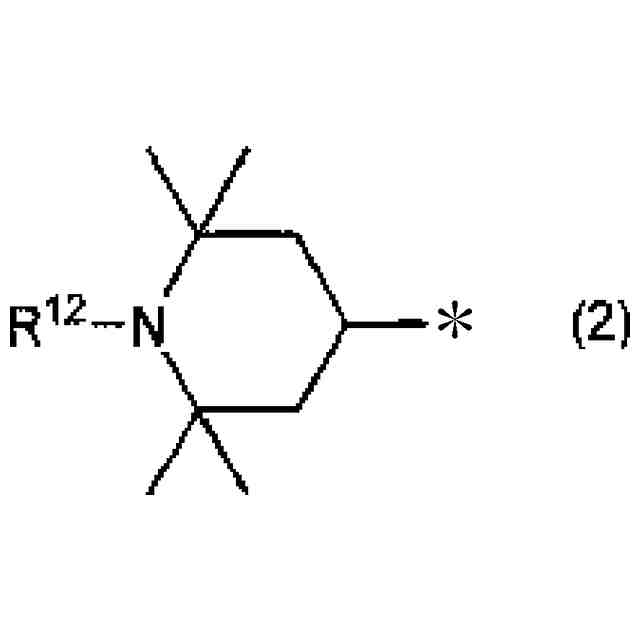

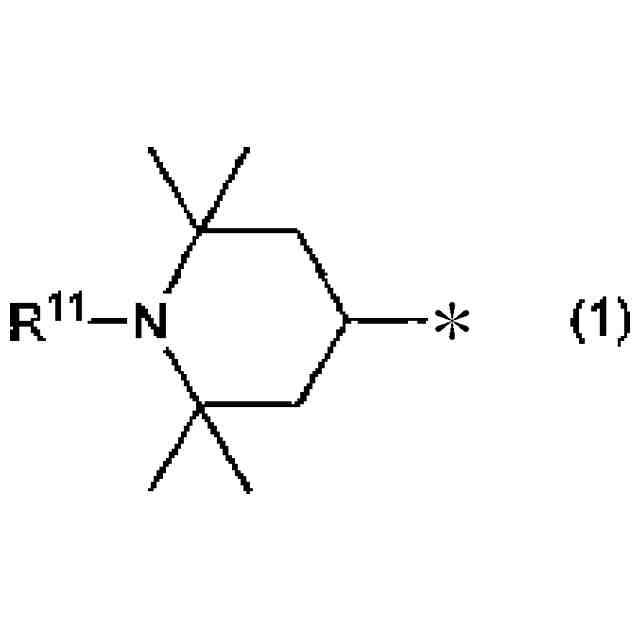

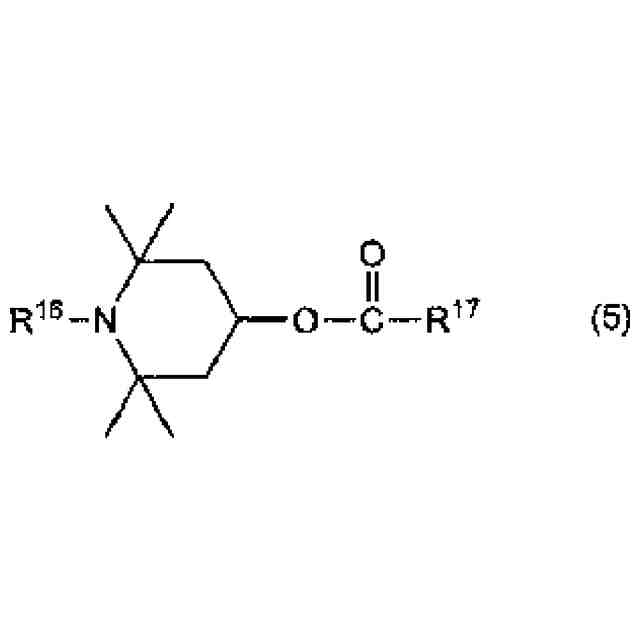

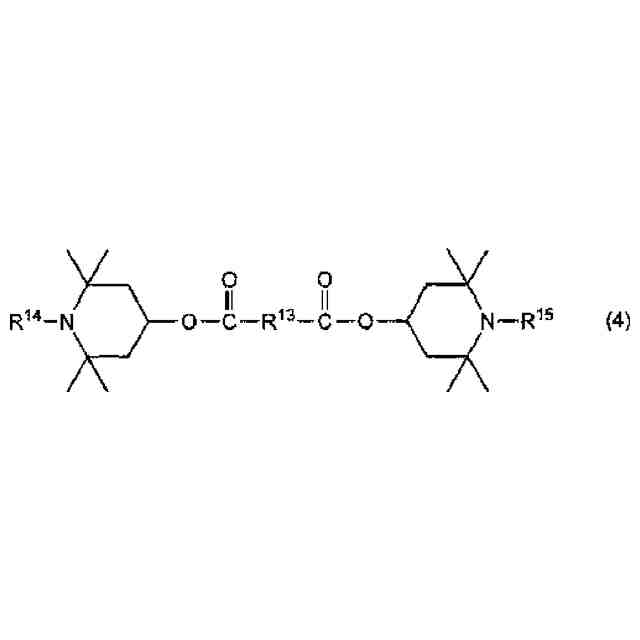

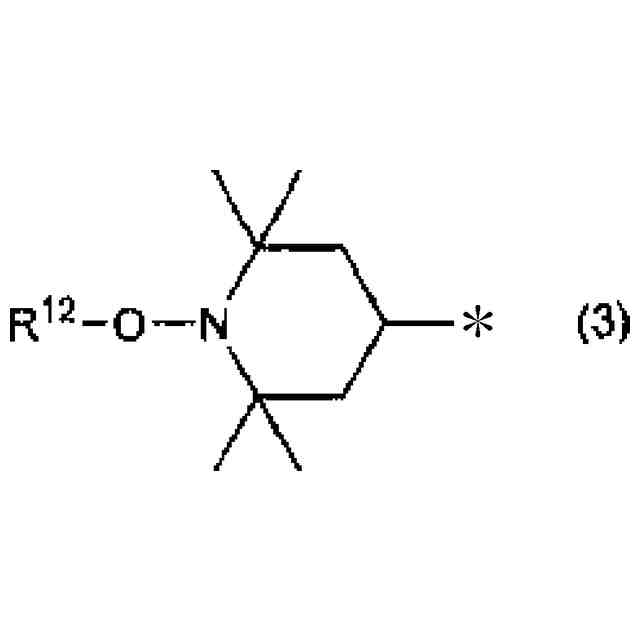

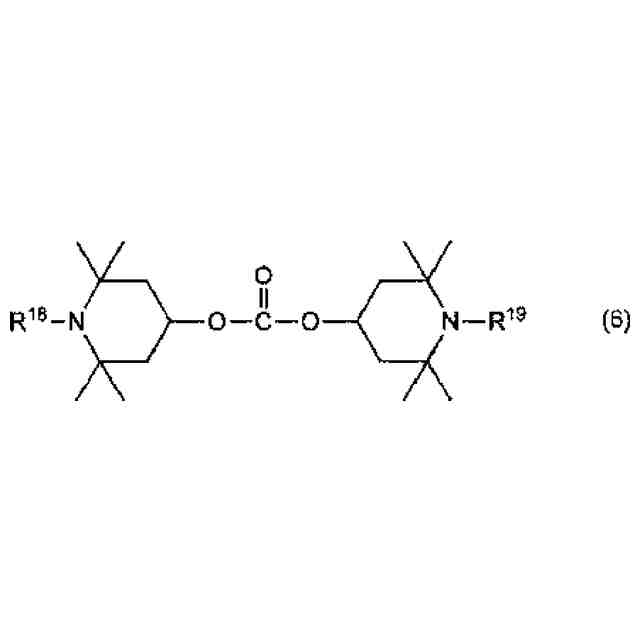

上記ラジカル捕捉剤（ｄ）が、ヒンダードフェノール系化合物（ｄ１）及び／又はヒンダードアミン系化合物（ｄ２）である、請求項５に記載のゴルフボール。
【請求項７】
上記ラジカル捕捉剤（ｄ）が、４，４’－ブチリデンビス（３－メチル－６－ｔｅｒｔ－ブチルフェノール）、２，６－ジ－ｔｅｒｔ－ブチル－４－（（２－（（３，５－ジ－ｔｅｒｔ－ブチル－４－ヒドロキシフェニル）スルファニル）プロパン－２－イル）スルファニル）フェノール及びアクリル酸２－ｔｅｒｔ－ブチル－６－（３－ｔｅｒｔ－ブチル－２－ヒドロキシ－５－メチルベンジル）－４－メチルフェニルからなる群から選択される１種又は２種以上である、請求項６に記載のゴルフボール。
【請求項８】
上記ゴム組成物が、１００質量部の上記基材ゴム（ａ）と、０．５質量部以上４．０質量部以下の上記ラジカル捕捉剤（ｄ）とを含む、請求項５に記載のゴルフボール。
【請求項９】
上記ゴム組成物が、
（ｅ）有機硫黄化合物
をさらに含有しており、
上記有機硫黄化合物が、チオール類、ポリスルフィド類、チウラム類、チオカルボン酸類、ジチオカルボン酸類、スルフェンアミド類、ジチオカルバミン酸塩類及びチアゾール類からなる群から選択される１種又は２種以上である、請求項５に記載のゴルフボール。

発明の詳細な説明【技術分野】
【０００１】
本明細書は、コア、中間層及びカバーを有するゴルフボールを開示する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
ゴルフボールに対するゴルフプレーヤーの関心事は、飛行性能である。ゴルフプレーヤーは、主として、ドライバーショットでの飛距離を重視する。ゴルフプレーヤーにとって、ゴルフボールの打球感も、重要である。ゴルフプレーヤーは、ショートアイアン及びパターでゴルフボールが打撃されたときの打球感を重視する。飛行性能及び打球感に関する改良が、米国特許第７３４４４５５号明細書に開示されている。
【先行技術文献】
【特許文献】
【０００３】
米国特許第７３４４４５５号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ゴルフクラブで打撃されると、ゴルフボールは、初速、打ち出し角度及びスピンを伴って飛行し始める。初速の大きいゴルフボールは、飛行性能の点で有利である。初速は、ゴルフボールの反発係数と相関する。反発係数の大きいゴルフボールは、飛行性能に優れる。
【０００５】
大きな飛距離の達成には、適度な滞空時間と適度な弾道高さが必要である。適度な打ち出し角度及び適度なスピン速度により、適度な滞空時間と適度な弾道高さが達成されうる。滞空時間及び弾道高さの、打ち出し角度への依存度が大きいゴルフボールは、飛行中のゴルフボールに働く揚力及び抗力が適正である。滞空時間及び弾道高さの、打ち出し角度への依存度が大きいゴルフボールは、滞空時間及び弾道高さの、スピン速度への依存度が大きいゴルフボールに比べ、飛行性能に優れる。
【０００６】
反発係数、打ち出し角度及び初期スピンは、ゴルフボールの硬度分布に依存する。大きな反発係数に寄与しうる従来の硬度分布は、過剰なスピンを招来しうる。従来のゴルフボールの飛行性能は、十分ではない。
【０００７】
打球感も、硬度分布に依存しうる。大きな反発係数に寄与しうる従来の硬度分布は、優れた打球感を達成し得ない。従来のゴルフボールでは、飛行性能と打球感との両立は、十分ではない。
【０００８】
本出願人の意図するところは、ドライバーショットにおける飛行性能及びパッティングにおける打球感に優れたゴルフボールの提供にある。
【課題を解決するための手段】
【０００９】
本明細書が開示するゴルフボールは、その直径が３５ｍｍ以上であるコアと、このコアの外側に位置する中間層と、この中間層の外側に位置するカバーとを有する。中間層のショアＤ硬度Ｈｍは、カバーのショアＤ硬度Ｈｃよりも大きい。コアにおける、中心点、この中心からの距離が２．５ｍｍである第一点、この中心からの距離が５．０ｍｍである第二点、この中心からの距離が７．５ｍｍである第三点、この中心からの距離が１０．０ｍｍである第四点、この中心からの距離が１２．５ｍｍである第五点、この中心からの距離が１５．０ｍｍである第六点、及び表面上の点の、これらの距離（ｍｍ）とショアＣ硬度とがプロットされたグラフにおいて、中心点と第一点とを結ぶ直線の傾きＡ１は、１．００以上である。以下の傾きＡ２からＡ７の絶対値の最大値Ａｍａｘは、０．９０以下である。
Ａ２：上記第一点と上記第二点とを結ぶ直線の傾き
Ａ３：上記第二点と上記第三点とを結ぶ直線の傾き
Ａ４：上記第三点と上記第四点とを結ぶ直線の傾き
Ａ５：上記第四点と上記第五点とを結ぶ直線の傾き
Ａ６：上記第五点と上記第六点とを結ぶ直線の傾き
Ａ７：上記第六点と上記表面上の点とを結ぶ直線の傾き
【発明の効果】
【００１０】
本明細書が開示するゴルフボールは、ドライバーショットにおける飛行性能及びパッティングにおける打球感に優れる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
