公開番号2025068464
公報種別公開特許公報(A)
公開日2025-04-28
出願番号2023178406
出願日2023-10-16
発明の名称空気入りタイヤ
出願人住友ゴム工業株式会社
代理人個人,個人,個人,個人,個人
主分類B60C 19/00 20060101AFI20250421BHJP(車両一般)
要約【課題】簡易な構成で空洞共鳴音を低減し得る空気入りタイヤを提供する。
【解決手段】本発明は、トレッド部2と、トレッド部2のタイヤ軸方向両側からタイヤ半径方向内側に延びる一対のサイドウォール部3と、一対のサイドウォール部3のタイヤ半径方向内側に位置する一対のビード部4と、タイヤ内腔面1iに配された複数のヘルムホルツ式吸音器9とを含む空気入りタイヤ1である。複数のヘルムホルツ式吸音器9は、第1の共振周波数f1を有する第1吸音器9Aと、第1の共振周波数f1とは異なる第2の共振周波数f2を有する第2吸音器9Bとを含んでいる。第1吸音器9A及び第2吸音器9Bは、それぞれ、一対のサイドウォール部3及び一対のビード部4の少なくとも一つのタイヤ軸方向の内側に配される。
【選択図】図1
特許請求の範囲【請求項１】
空気入りタイヤであって、
トレッド部と、前記トレッド部のタイヤ軸方向両側からタイヤ半径方向内側に延びる一対のサイドウォール部と、前記一対のサイドウォール部のタイヤ半径方向内側に位置する一対のビード部と、タイヤ内腔面に配された複数のヘルムホルツ式吸音器とを含み、
前記複数のヘルムホルツ式吸音器は、第１の共振周波数を有する第１吸音器と、前記第１の共振周波数とは異なる第２の共振周波数を有する第２吸音器とを含み、
前記第１吸音器及び前記第２吸音器は、それぞれ、前記一対のサイドウォール部及び前記一対のビード部の少なくとも一つのタイヤ軸方向の内側に配される、
空気入りタイヤ。
続きを表示（約 760 文字）【請求項２】
前記第１吸音器及び前記第２吸音器は、前記一対のビード部のタイヤ軸方向の内側に配される、請求項１に記載の空気入りタイヤ。
【請求項３】
前記一対のビード部のそれぞれは、タイヤ周方向に延びる環状のビードコアと、前記ビードコアからタイヤ半径方向外側に延びるビードエーペックスとを有し、
前記第１吸音器及び前記第２吸音器は、前記ビードコアのタイヤ半径方向の内端から前記ビードエーペックスのタイヤ半径方向の外端までのタイヤ軸方向の内側に配される、請求項１に記載の空気入りタイヤ。
【請求項４】
前記第１吸音器及び前記第２吸音器は、１２０℃以下で形状変化しない樹脂製である、請求項１に記載の空気入りタイヤ。
【請求項５】
前記第１の共振周波数は、周波数帯において最大の共振周波数であり、
前記第２の共振周波数は、周波数帯において最小の共振周波数である、請求項１に記載の空気入りタイヤ。
【請求項６】
前記第１の共振周波数は、１３０～３５０Ｈｚであり、
前記第２の共振周波数は、１２０～３４０Ｈｚである、請求項５に記載の空気入りタイヤ。
【請求項７】
前記複数のヘルムホルツ式吸音器は、前記第１の共振周波数と前記第２の共振周波数とは異なる少なくとも１つの共振周波数を有する、請求項１ないし６のいずれか１項に記載の空気入りタイヤ。
【請求項８】
前記複数のヘルムホルツ式吸音器は、周波数帯において互いに隣接する１組の前記共振周波数の差である単位幅が実質的に等しい、請求項７に記載の空気入りタイヤ。
【請求項９】
前記単位幅が、３～１０Ｈｚである、請求項８に記載の空気入りタイヤ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、空洞共鳴音を低減し得る空気入りタイヤに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、走行時に生じるタイヤ内の空洞共鳴音を低減するための手段を備えた空気入りタイヤが知られている。例えば、下記特許文献１は、ヘルムホルツ式吸音器であるレゾネーターをタイヤの内周面に多数装着した空気入りタイヤを提案している。
【先行技術文献】
【特許文献】
【０００３】
特許第６２８９５０６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の空気入りタイヤは、走行速度により異なるタイヤ内の空洞共鳴音に対応するために、共振周波数の異なる多数のヘルムホルツ式吸音器が必要であり、製造面及び重量面からも更なる改善の要望があった。
【０００５】
本発明は、以上のような実状に鑑み案出されたもので、簡易な構成で空洞共鳴音を低減し得る空気入りタイヤを提供することを主たる目的としている。
【課題を解決するための手段】
【０００６】
本発明は、空気入りタイヤであって、トレッド部と、前記トレッド部のタイヤ軸方向両側からタイヤ半径方向内側に延びる一対のサイドウォール部と、前記一対のサイドウォール部のタイヤ半径方向内側に位置する一対のビード部と、タイヤ内腔面に配された複数のヘルムホルツ式吸音器とを含み、前記複数のヘルムホルツ式吸音器は、第１の共振周波数を有する第１吸音器と、前記第１の共振周波数とは異なる第２の共振周波数を有する第２吸音器とを含み、前記第１吸音器及び前記第２吸音器は、それぞれ、前記一対のサイドウォール部及び前記一対のビード部の少なくとも一つのタイヤ軸方向の内側に配される、空気入りタイヤである。

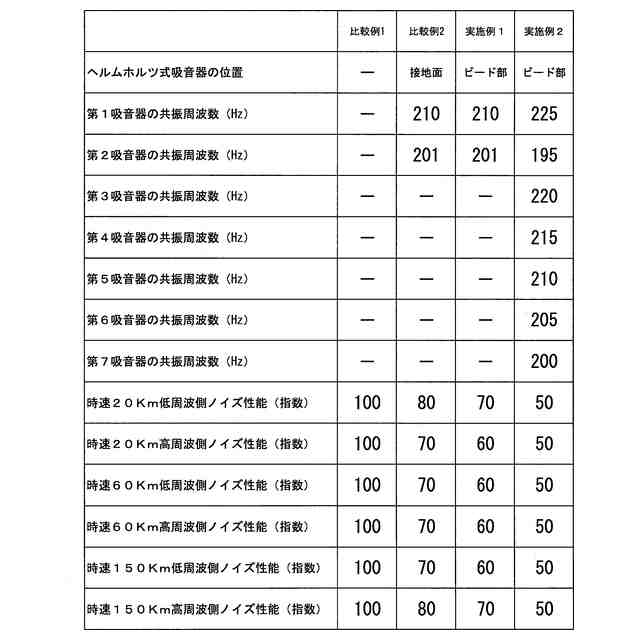

【発明の効果】
【０００７】
本発明の空気入りタイヤは、上述の構成を備えることにより、簡易な構成で空洞共鳴音を低減することができる。
【図面の簡単な説明】
【０００８】
本発明の空気入りタイヤの一実施形態を示す断面図である。

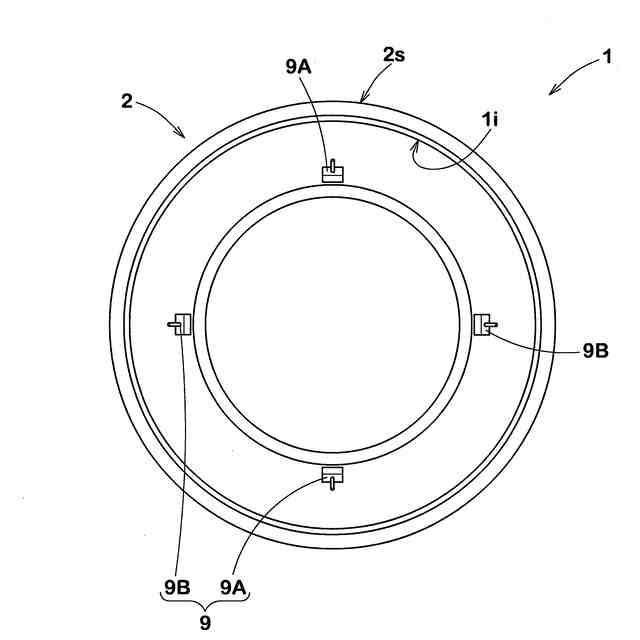

空気入りタイヤをタイヤ軸方向から見た断面模式図である。

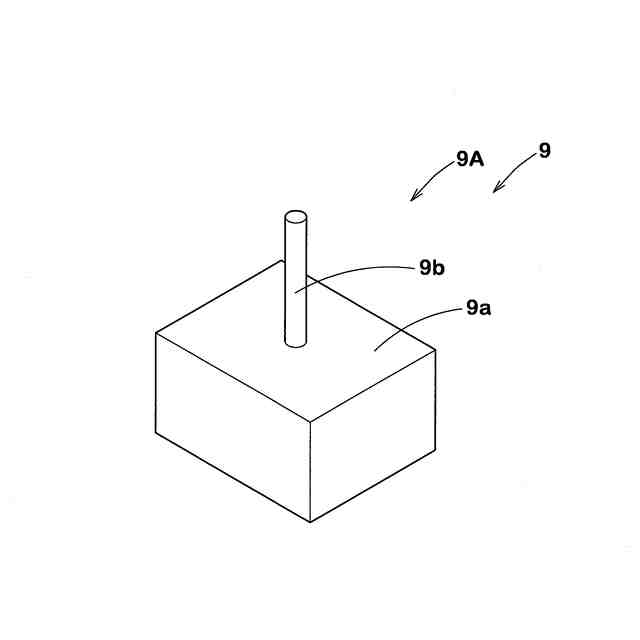

本実施形態のヘルムホルツ式吸音器の斜視図である。

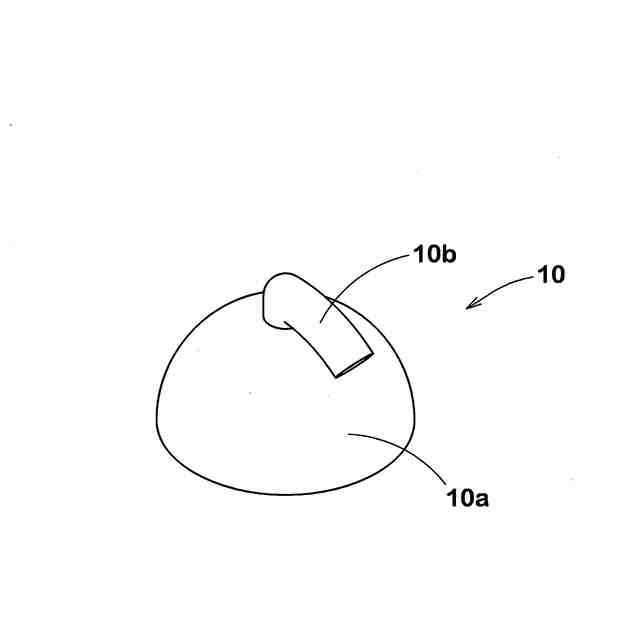

第２の実施形態のヘルムホルツ式吸音器の斜視図である。

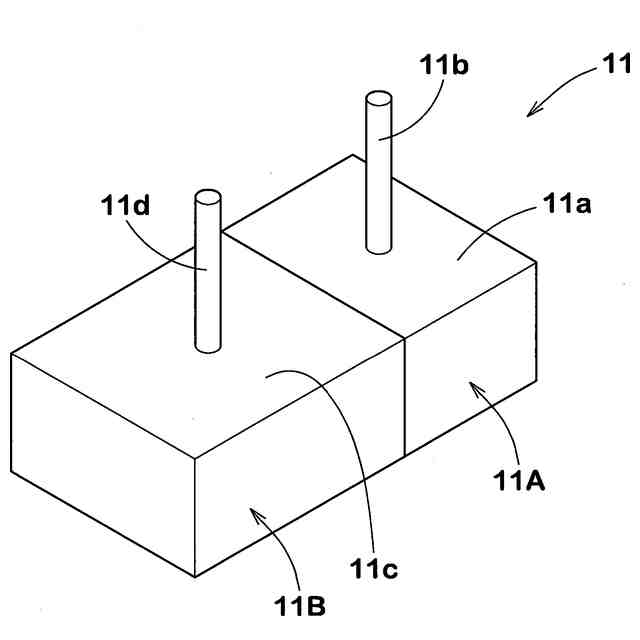

第３の実施形態のヘルムホルツ式吸音器の斜視図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の一形態が図面に基づき詳細に説明される。
図１は、本実施形態の正規状態の空気入りタイヤ１を示すタイヤ子午線断面図である。ここで、「正規状態」とは、空気入りタイヤ１が正規リムにリム組みされ、かつ、正規内圧に調整された無負荷の状態である。以下、特に言及しない場合、空気入りタイヤ１の各部の寸法等は、この正規状態で測定された値である。
【００１０】
「正規リム」は、空気入りタイヤ１が基づいている規格を含む規格体系が有る場合、当該規格がタイヤ毎に定めるリムであり、例えばＪＡＴＭＡであれば "標準リム" 、ＴＲＡであれば "Design Rim" 、ＥＴＲＴＯであれば"Measuring Rim" である。「正規リム」は、空気入りタイヤ１が基づいている規格を含む規格体系が無い場合、リム組み可能であって、エア漏れを生じさせないリムのうち、最もリム径が小さく、その中で最もリム幅が小さいリムである。
（【００１１】以降は省略されています）
