特許ウォッチ

公開番号2025063592
公報種別公開特許公報(A)
公開日2025-04-16
出願番号2023172935
出願日2023-10-04
発明の名称ゴルフボール
出願人住友ゴム工業株式会社
代理人個人,個人
主分類A63B 37/00 20060101AFI20250409BHJP(スポーツ;ゲーム;娯楽)
要約【課題】アプローチショット時の打球感が良好であり、転がり距離が小さく、コントロール性に優れたゴルフボールを提供する。
【解決手段】ゴルフボール2は、球状コア4、中間層6、最外層カバー8を有し、前記球状コア4が天然ゴムを含有するゴム組成物から形成されており、前記球状コア4の中心硬度(H0)、球状コア4の中心から半径方向の距離が2.5mm、5.0mm、7.5mm、10mm、12.5mm、15mm地点の硬度(H_2.5、H_5.0、H_7.5、H₁₀、H_12.5、H₁₅)および表面硬度(Hs)が、H0<H_2.5<H_5.0<H_7.5<H₁₀<H_12.5<H₁₅<Hsの関係を満足し、中心硬度(H0)が、ショアC硬度で、60以下であり、前記中間層6を形成する中間層用組成物のスラブ硬度が、前記最外層カバー8を形成するカバー用組成物のスラブ硬度よりも大きいことを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
球状コアと、前記球状コアを被覆する中間層と、前記中間層を被覆する最外層カバーとを有し、
前記球状コアが、基材ゴム、共架橋剤および架橋開始剤を含有するゴム組成物から形成されており、
前記基材ゴムが、天然ゴムを含有し、
前記球状コアの中心硬度（Ｈ０）、球状コアの中心から半径方向の距離が２．５ｍｍ地点の硬度（Ｈ
2.5
）、球状コアの中心から半径方向の距離が５．０ｍｍ地点の硬度（Ｈ
5.0
）、球状コアの中心から半径方向の距離が７．５ｍｍ地点の硬度（Ｈ
7.5
）、球状コアの中心から半径方向の距離が１０ｍｍ地点の硬度（Ｈ
10
）、球状コアの中心から半径方向の距離が１２．５ｍｍ地点の硬度（Ｈ
12.5
）、球状コアの中心から半径方向の距離が１５ｍｍ地点の硬度（Ｈ
15
）および表面硬度（Ｈｓ）が、Ｈ０＜Ｈ
2.5
＜Ｈ
5.0
＜Ｈ
7.5
＜Ｈ
10
＜Ｈ
12.5
＜Ｈ
15
＜Ｈｓの関係を満足し、
前記球状コアの中心硬度（Ｈ０）が、ショアＣ硬度で、６０以下であり、
前記中間層を形成する中間層用組成物のスラブ硬度が、前記最外層カバーを形成するカバー用組成物のスラブ硬度よりも大きいことを特徴とするゴルフボール。
続きを表示（約 860 文字）【請求項２】
前記中心硬度（Ｈ０）、前記硬度（Ｈ
2.5
）、前記硬度（Ｈ
10
）、前記硬度（Ｈ
12.5
）および前記硬度（Ｈ
15
）が、ショアＣ硬度で、
Ｈ
2.5
－Ｈ０≧３．０、
Ｈ
12.5
－Ｈ
10
≧３．０、および、
Ｈ
15
－Ｈ
12.5
≧３．０の関係を満足する請求項１に記載のゴルフボール。
【請求項３】
前記硬度（Ｈ
5.0
）、前記硬度（Ｈ
7.5
）および前記硬度（Ｈ
10
）が、ショアＣ硬度で、
Ｈ
7.5
－Ｈ
5.0
＜３．０、および、
Ｈ
10
－Ｈ
7.5
＜３．０の関係を満足する請求項１に記載のゴルフボール。
【請求項４】
前記球状コアの中心硬度（Ｈ０）と、前記球状コアの表面硬度（Ｈｓ）との硬度差（Ｈｓ－Ｈ０）が、ショアＣ硬度で、２０以上である請求項１に記載のゴルフボール。
【請求項５】
前記天然ゴムの含有率が、前記基材ゴム１００質量％中、２０質量％～１００質量％である請求項１に記載のゴルフボール。
【請求項６】
前記最外層カバーを形成するカバー用組成物が、基材樹脂としてウレタン樹脂を含有する樹脂組成物であり、
前記最外層カバーを形成するカバー用組成物のスラブ硬度が、ショアＤ硬度で、４０以下である請求項１に記載のゴルフボール。
【請求項７】
前記中間層を形成する中間層用組成物が、基材樹脂としてアイオノマー樹脂を含有する樹脂組成物であり、
前記中間層を形成する中間層用組成物のスラブ硬度が、ショアＤ硬度で、５０以上である請求項１に記載のゴルフボール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ゴルフボールに関し、特に、球状コア、中間層、最外層カバーを有するゴルフボールに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、ゴルフボールの球状コアとして、種々のゴム材料を原料とした球状コアが提案されている。例えば、特許文献１には、基材ゴム１００重量部に対し低反発特性ゴム３～３５重量部、メタクリル酸２０～３０重量部、およびメタクリル酸に金属塩を形成し得る金属化合物２０～５０重量部を含有する組成物を加硫して得られる練習場用ゴルフボールが記載されている（特許文献１（請求項１、第３頁左上欄第１１～１７行）参照）。
【０００３】
また、特許文献２には、基材ゴム１００重量部に対し、１０～６０モル％エポキシ化された天然ゴム３～３５重量部、メタクリル酸２０～３５重量部および酸化亜鉛２０～５０重量部含有する組成物から得られる練習場用ゴルフボールが記載されている（特許文献２（請求項１、第２頁左下欄第４行～右下欄第２行）参照）。
【先行技術文献】
【特許文献】
【０００４】
特開昭６０－９２７８０号公報
特開昭６１－７１０６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
アプローチショットにおいて重要なことは、ボールをグリーン面で止め、ピンに近づけることである。そのため、アプローチショットでのスピン量を増大させたゴルフボールの開発が検討されている。
しかしながら、スピン量は打点のバラつき等によって変化するが、アベレージゴルファーは打点が安定しないため、スピン量のコントロールが困難となる。そして、スピン量を増大させたゴルフボールでは、打点のバラつきによるスピン量の変化量が大きくなるため、ボールの止まる距離（転がり量）の変化量も大きくなってしまい、飛距離の調整がより困難となる。
また、アプローチショットにおいて、距離感を合わせるためには、ショット時の手応えも重要となる。そのため、アプローチショットにおける打球感が柔らかいことが好ましい。
【０００６】
本発明は上記事情に鑑みてなされたものであり、アプローチショット時の打球感が良好であり、転がり距離が小さく、コントロール性に優れたゴルフボールを提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決することができた本発明のゴルフボールは、球状コアと、前記球状コアを被覆する中間層と、前記中間層を被覆する最外層カバーとを有し、前記球状コアが、基材ゴム、共架橋剤および架橋開始剤を含有するゴム組成物から形成されており、前記基材ゴムが、天然ゴムを含有し、前記球状コアの中心硬度（Ｈ０）、球状コアの中心から半径方向の距離が２．５ｍｍ地点の硬度（Ｈ
2.5
）、球状コアの中心から半径方向の距離が５．０ｍｍ地点の硬度（Ｈ
5.0
）、球状コアの中心から半径方向の距離が７．５ｍｍ地点の硬度（Ｈ
7.5
）、球状コアの中心から半径方向の距離が１０ｍｍ地点の硬度（Ｈ
10
）、球状コアの中心から半径方向の距離が１２．５ｍｍ地点の硬度（Ｈ
12.5
）、球状コアの中心から半径方向の距離が１５ｍｍ地点の硬度（Ｈ
15
）および表面硬度（Ｈｓ）が、Ｈ０＜Ｈ
2.5
＜Ｈ
5.0
＜Ｈ
7.5
＜Ｈ
10
＜Ｈ
12.5
＜Ｈ
15
＜Ｈｓの関係を満足し、前記球状コアの中心硬度（Ｈ０）が、ショアＣ硬度で、６０以下であり、前記中間層を形成する中間層用組成物のスラブ硬度が、前記最外層カバーを形成するカバー用組成物のスラブ硬度よりも大きいことを特徴とする。
【０００８】
本発明のゴルフボールは、球状コアを形成するゴム組成物の基材ゴムとして天然ゴムを含有するため、アプローチショット時の打出し角が高くなり、かつ、ボール初速度を低く抑えることができる。また、球状コアの硬度分布を制御することで、球状コアの変形がスムーズに起こり、アプローチショットの打球感が良好となる。
そして、本発明のゴルフボールでは、アプローチショット時の打球感が良く、かつ、ボール初速が低いことによって、転がり距離の制御が容易となり、コントロール性が向上する。
【発明の効果】
【０００９】
本発明によれば、アプローチショット時の打球感が良好であり、転がり距離が小さく、コントロール性に優れたゴルフボールが得られる。
【図面の簡単な説明】
【００１０】

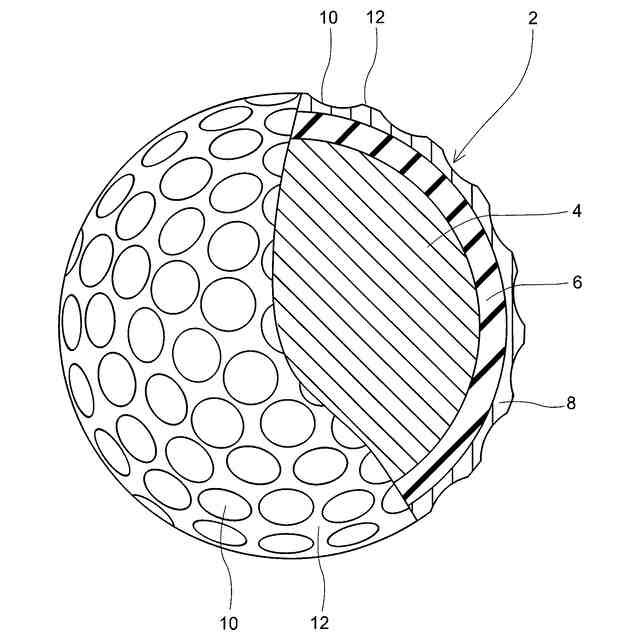

本発明に係るゴルフボールが示された一部切り欠き断面図である。
【発明を実施するための形態】

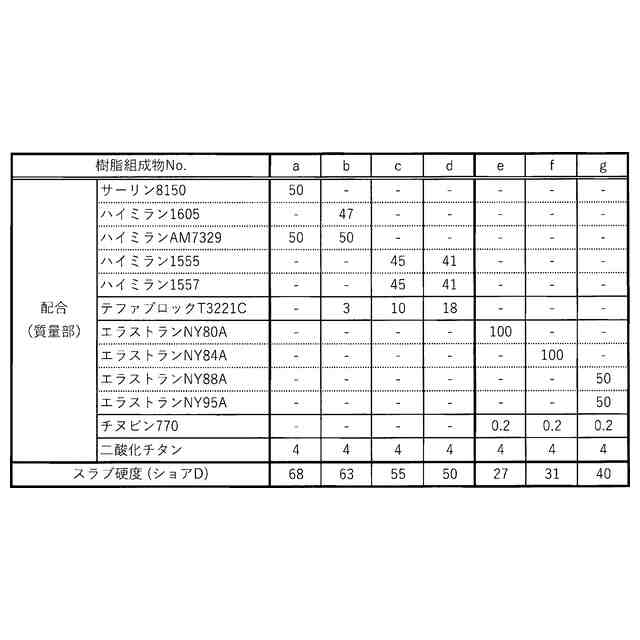

（【００１１】以降は省略されています）

関連特許
