発明の名称リールケース
出願人株式会社シマノ
代理人弁理士法人藤本パートナーズ
主分類A01K 97/06 20060101AFI20250513BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】リール及び付属品を破損・変形等させずに運搬できるリールケースの提供を課題とする。
【解決手段】本発明のリールケース1は、硬質または半硬質素材で形成され、内部が中空であって、開閉可能に構成される外枠部2と、前記外枠部2の内部の空間20に、伸縮性を有するシート状体4が少なくとも2枚重ね合わされて掛け渡されるリール保持体3と、を備えた、ことを特徴とする。

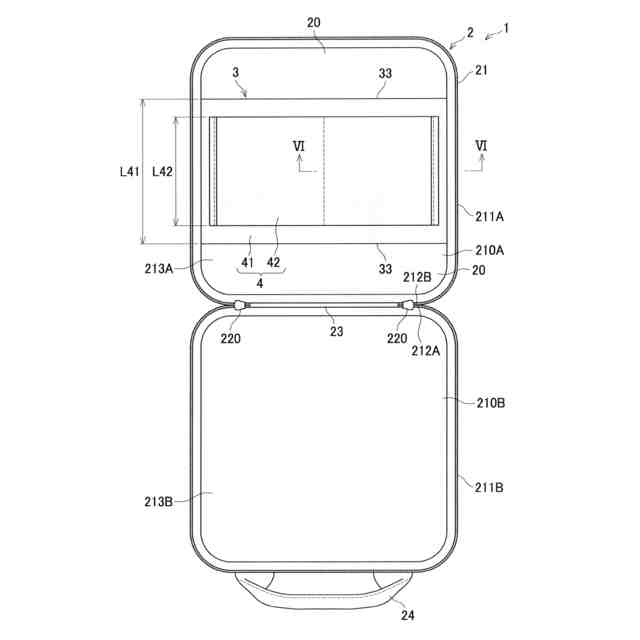

【選択図】図5
特許請求の範囲【請求項１】

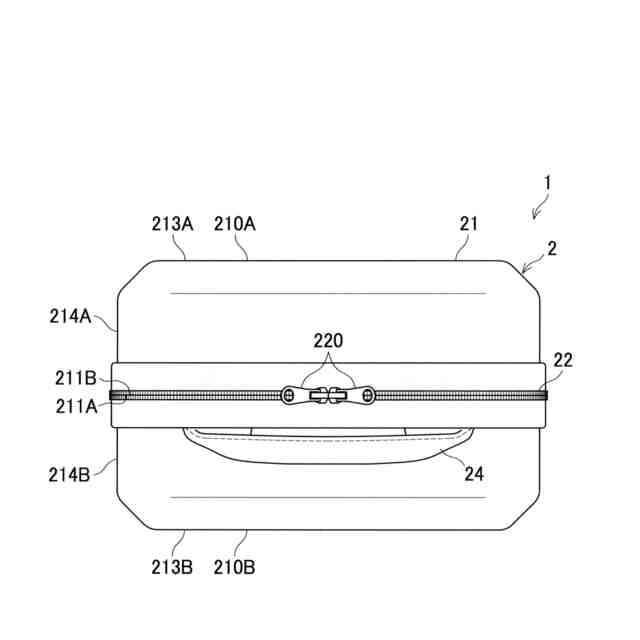

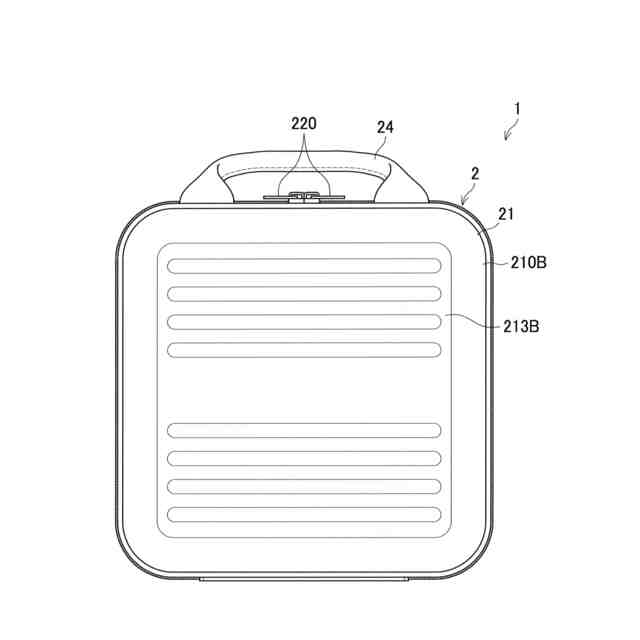

硬質または半硬質素材で形成され、内部が中空であって、開閉可能に構成される外枠部と、
前記外枠部の内部の空間に、伸縮性を有するシート状体が少なくとも２枚重ね合わされて掛け渡されるリール保持体と、を備えたリールケース。
続きを表示（約 390 文字）【請求項２】

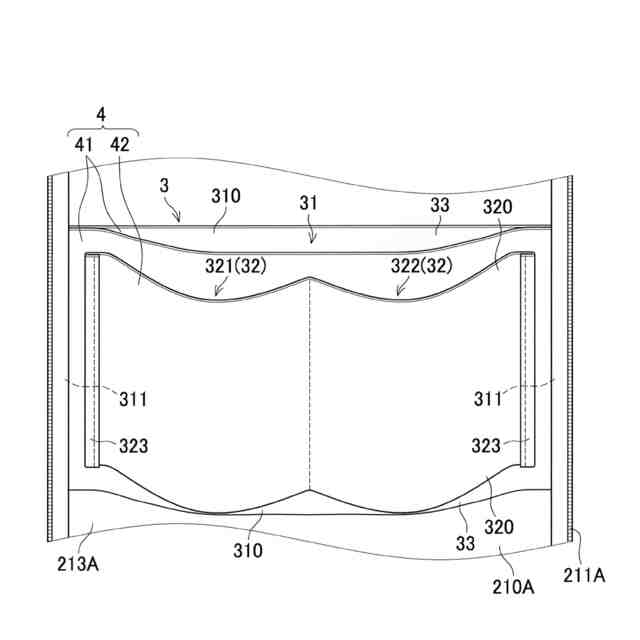

前記リール保持体は、少なくとも、第１シート状体２枚と、前記第１シート状体２枚の外側に重ねられる第２シート状体１枚と、の３枚重ねで構成され、
前記第１シート状体同士に挟まれる部分には第１保持部が形成され、
前記第１シート状体と前記第２シート状体に挟まれる部分には第２保持部が形成されている、請求項１に記載のリールケース。
【請求項３】
前記第１シート状体の幅寸法は前記第２シート状体の幅寸法より大きい、請求項２に記載のリールケース。
【請求項４】

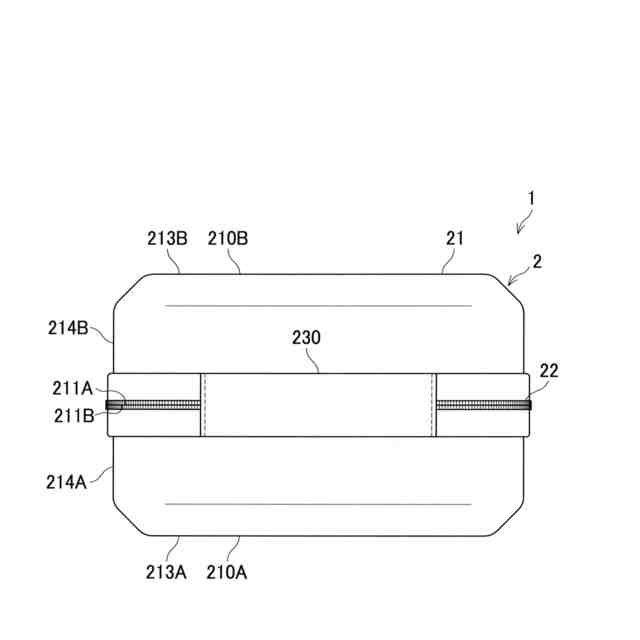

前記外枠部は、側方の一面に前記開閉の支点となるヒンジ部を有しており、
前記リール保持体は、両端が開口する筒状に形成されており、
前記ヒンジ部の延びる方向と前記両端の開口を結ぶ方向とが交わる関係にある、請求項１から３のいずれかに記載のリールケース。

発明の詳細な説明【技術分野】
【０００１】
本発明は、釣り用のリールを収容するリールケースに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、釣り用のリールを持ち運ぶ際に利用されるケースとして、特許文献１に記載のリールケースが存在している。このリールケースは、上部が開口した箱状のケース本体と、ケース本体の開口部を開閉する蓋体と、ケース本体内に設けられた長尺帯状の仕切体と、を備える。仕切体は、環状に曲げられ、立てた状態でケース本体内に配置される。このリールケースでは、仕切体に囲まれるようにリールが保持される。
【先行技術文献】
【特許文献】
【０００３】
実開昭６２－１７２３６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このようなリールケースでスピニングリールを保持して運搬する場合、スピニングリールは、細い針金状のベール（ベールアーム）を有することから、運搬中にリールが仕切体の内側で変位し、仕切体そのものやケース本体内壁に衝突して破損または変形してしまうおそれがある。
【０００５】
そこで、本発明は、リール及び付属品を破損・変形等させずに運搬できるリールケースの提供を課題とする。
【課題を解決するための手段】
【０００６】
本発明のリールケースは、硬質または半硬質素材で形成され、内部が中空であって、開閉可能に構成される外枠部と、前記外枠部の内部の空間に、伸縮性を有するシート状体が少なくとも２枚重ね合わされて掛け渡されるリール保持体と、を備えた。
【０００７】

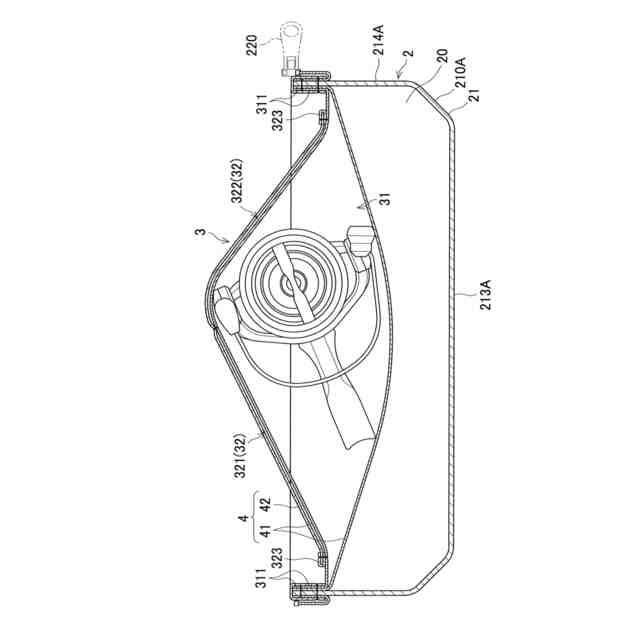

かかる構成によれば、重ね合わされたシート状体の面間に挟まれた状態で、リール及び付属品を外枠部の内部に収容できるため、シート状体の張力及び弾性によって、リールが外枠部の内部空間に保持されるので、リール及び付属品が変位せず、それらを破損・変形等させずに運搬できる。
【０００８】

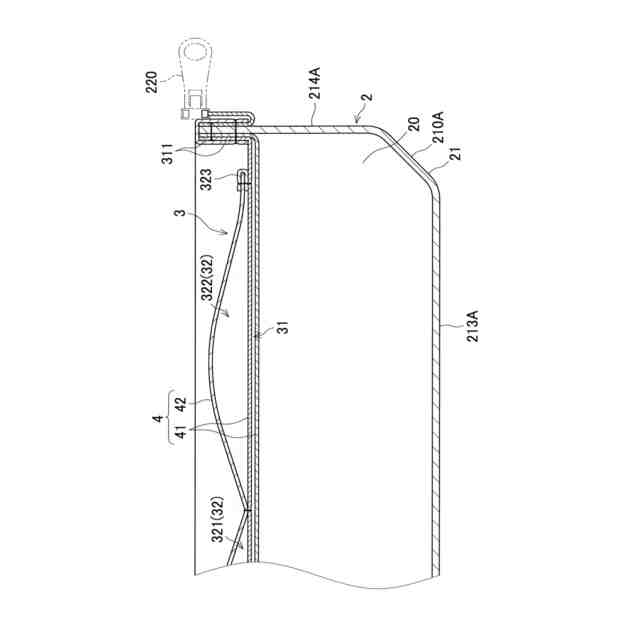

また、前記リールケースでは、前記リール保持体は、少なくとも、第１シート状体２枚と、前記第１シート状体２枚の外側に重ねられる第２シート状体１枚と、の３枚重ねで構成され、前記第１シート状体同士に挟まれる部分には第１保持部が形成され、前記第１シート状体と前記第２シート状体に挟まれる部分には第２保持部が形成されていてもよい。
【０００９】
かかる構成によれば、リール全体またはリール本体を、第１保持部で保持でき、リールを分解した部品（ハンドル等）や予備のスプールを、第２保持部で保持できる。
【００１０】
また、前記リールケースでは、前記第１シート状体の幅寸法は前記第２シート状体の幅寸法より大きくてもよい。
（【００１１】以降は省略されています）
