公開番号2025086770
公報種別公開特許公報(A)
公開日2025-06-09
出願番号2023201042
出願日2023-11-28
発明の名称ゴルフボール
出願人住友ゴム工業株式会社
代理人個人,個人
主分類A63B 37/00 20060101AFI20250602BHJP(スポーツ;ゲーム;娯楽)
要約【課題】ショートアイアンショットでの曲がり幅が大きく、かつ、着地後の転がり距離が小さいボールを提供する。
【解決手段】本発明のゴルフボールは、球状コアと前記球状コアの外側に位置する一層以上の中間層と、前記中間層の外側に配置された複数のディンプルが設けられた最外層カバーとを有し、前記球状コアは、ゴム成分、共架橋剤、架橋開始剤を含有するゴム組成物から形成されたものであり、前記ゴム成分は、天然ゴムを含有し、前記共架橋剤は、メタクリル酸および/またはその金属塩を含有し、複数のディンプルの下部総容積Vi(mm³)が、365mm³未満であり、ディンプルの占有率が、75%以上であることを特徴とする。
【選択図】なし
特許請求の範囲【請求項１】

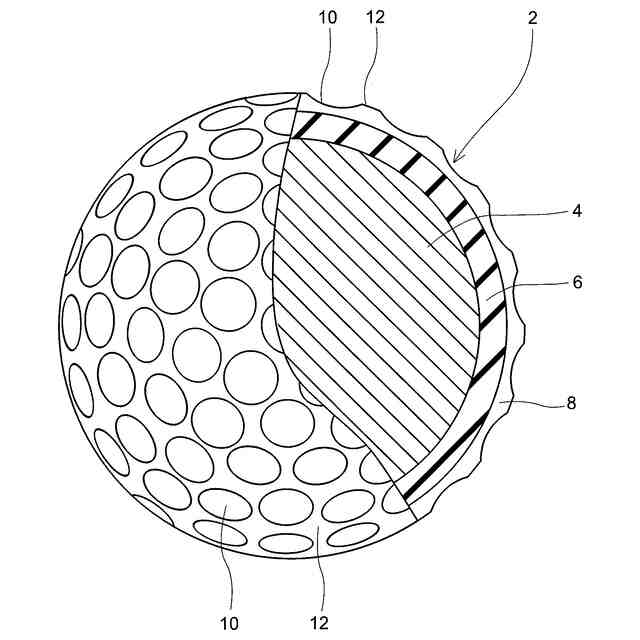

球状コアと前記球状コアの外側に位置する一層以上の中間層と、
前記中間層の外側に配置された複数のディンプルが設けられた最外層カバーとを有するゴルフボールであって、
前記球状コアは、ゴム成分、共架橋剤、架橋開始剤を含有するゴム組成物から形成されたものであり、
前記ゴム成分は、天然ゴムを含有し、
前記共架橋剤は、メタクリル酸および／またはその金属塩を含有し、

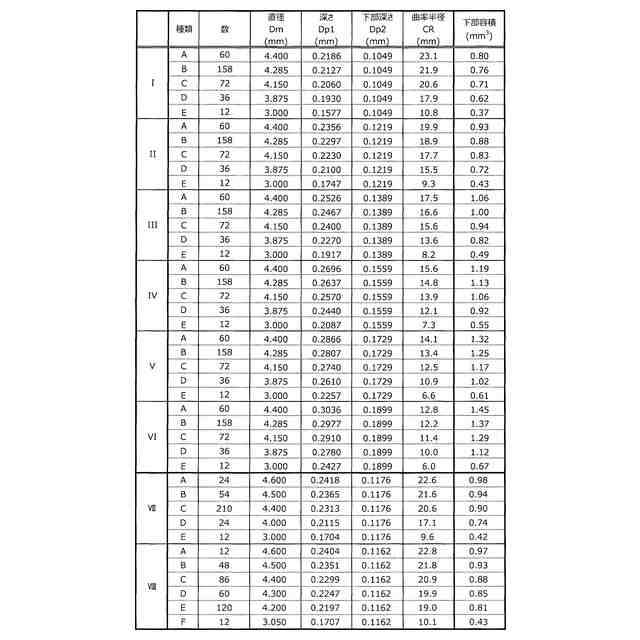

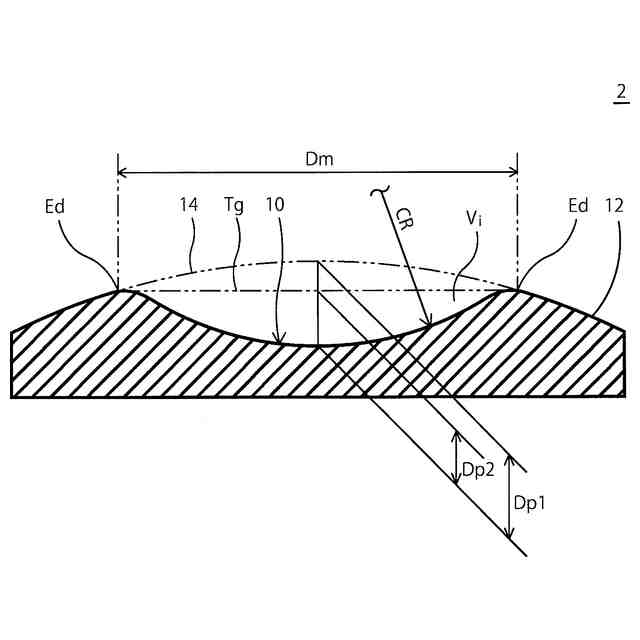

複数のディンプルの下部総容積Ｖｉ（ｍｍ
３
）が、３６５ｍｍ
３
未満であり、
下記式で定義されるディンプルの占有率が、７５％以上であることを特徴とするゴルフボール。
ディンプルの占有率（％）＝１００×全てのディンプルの総面積／ゴルフボール表面にディンプルが存在しないと仮定した仮想球の表面積
続きを表示（約 1,200 文字）【請求項２】
前記球状コアの中心硬度（Ｈ０）、球状コアの中心から半径方向の距離が２．５ｍｍ地点の硬度（Ｈ
２．５
）、球状コアの中心から半径方向の距離が５ｍｍ地点の硬度（Ｈ
５
）、球状コアの中心から半径方向の距離が７．５ｍｍ地点の硬度（Ｈ
７．５
）、球状コアの中心から半径方向の距離が１０ｍｍ地点の硬度（Ｈ
１０
）、球状コアの中心から半径方向の距離が１２．５ｍｍ地点の硬度（Ｈ
１２．５
）、球状コアの中心から半径方向の距離が１５ｍｍ地点の硬度（Ｈ
１５
）および表面硬度（Ｈｓ）が、Ｈ０＜Ｈ
２．５
＜Ｈ
５
＜Ｈ
７．５
＜Ｈ
１０
＜Ｈ
１２．５
＜Ｈ
１５
＜Ｈｓの関係を満足する請求項１に記載のゴルフボール。
【請求項３】
前記中心硬度（Ｈ０）、硬度（Ｈ
２．５
）、硬度（Ｈ
５
）、硬度（Ｈ
７．５
）、硬度（Ｈ
１０
）、硬度（Ｈ
１２．５
）、硬度（Ｈ
１５
）および表面硬度（Ｈｓ）が、ショアＣ硬度で、
Ｈ
２．５
－Ｈ０＜４、
Ｈ
５
－Ｈ
２．５
＜４、
Ｈ
７．５
－Ｈ
５
＜４、
Ｈ
１０
－Ｈ
７．５
＜４、
Ｈ
１２．５
－Ｈ
１０
＜４、
Ｈ
１５
－Ｈ
１２．５
＜４、および、
Ｈｓ－Ｈ
１５
＜４の関係を満足する請求項２に記載のゴルフボール。
【請求項４】
（Ｈ
Ｓ
－Ｈ
０
）が、１０以下である請求項２に記載のゴルフボール。
【請求項５】
前記下部総容積Ｖｉ（ｍｍ
３
）は、３５０ｍｍ
３
以下である請求項１に記載のゴルフボール。
【請求項６】
前記ゴム成分中の天然ゴムの含有率は、１０質量％以上、８０質量％以下である請求項１に記載のゴルフボール。
【請求項７】
前記中間層の材料硬度Ｈｍが、前記最外層カバーの材料硬度Ｈｃよりも大きい請求項１に記載のゴルフボール。
【請求項８】

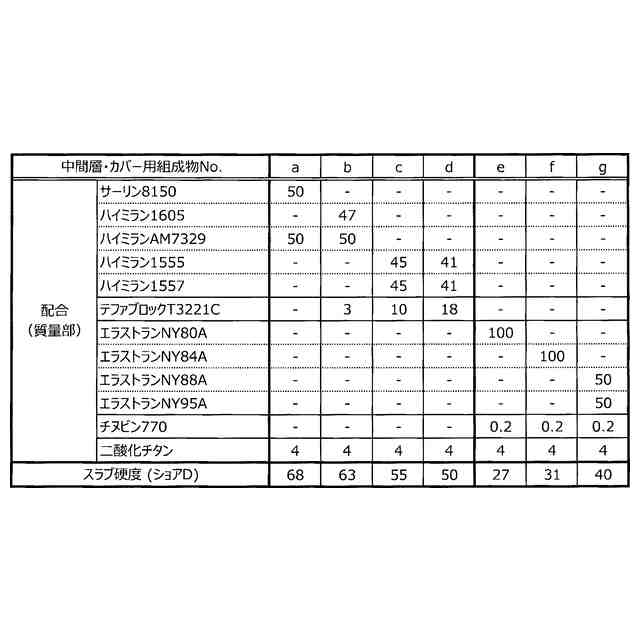

前記中間層は、スラブ硬度がショアＤ硬度で５０以上であり、アイオノマー樹脂を含有する中間層用組成物から形成されている請求項１に記載のゴルフボール。
【請求項９】
前記カバーは、スラブ硬度がショアＤ硬度で４０以下であり、ポリウレタンを含有するカバー用組成物から形成されている請求項１に記載のゴルフボール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ゴルフボールに関し、特に、球状コア、中間層、最外層カバー及びディンプルを有するゴルフボールに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
上級ゴルファーは、コース内の障害物等を避けるために、ドローショットやフェードショットをする。ドローショットやフェードショットは、ゴルフボールを意図的に左右に曲げるショットであり、障害物を回避することできる。
【０００３】
ドローショットやフェードショットを打つためには、ゴルファーのショット技術が重要である。一方、ゴルフボールとしては、スピン特性や空力特性などを制御することにより、ドローやフェードがかかりやすくすることが重要である。
【０００４】
例えば、特許文献１には、外周縁に複数のディンプルおよび接合ラインが形成されたゴルフボールにおいて、前記ゴルフボールの外表面にそのゴルフボールの重心を表示する重心表示点が形成され、前記重心表示点を通るバランスラインが形成され、前記バランスラインを中心に両側に一定間隙離隔した状態でフェードショットを導くフェードラインおよびドローショットを導くドローラインが形成され、前記バランスラインが前記重心表示点を通りかつ前記接合ラインに垂直となる任意の線上に形成されることを特徴とする、フェードショットおよびドローショットを打つための打撃ラインが形成されたゴルフボールが開示されている。
【０００５】
特許文献２には、ボールのスピン速度、慣性モーメント、揚力及び抗力の間の特定の関係を有するゴルフボールが開示されている。特許文献２に開示されているゴルフボールは、コアとカバーとを有するゴルフボールであって、約０．４６ｏｚ／ｉｎ
２
又はそれよりも大きい慣性モーメントを有し、レイノルズ数約１４５０００において、揚力係数が約０．２０よりも大きく、抗力係数が約０．２２よりも小さい。
【先行技術文献】
【特許文献】
【０００６】
特表２０１６－５３９７７９号公報
特開２００７－１９０３９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ドローボールを打つためにサイドスピンをかけた場合、落下後の転がり距離が長くなり、狙った地点に止めるという点には問題がある。特に、ショートアイアン（８番アイアン～ピッチングウェッジ）のようなショットは、グリーン面を狙うショットであり、グリーンに着地した後の転がり距離が小さいことが求められる。本発明は、ショートアイアンショットでの曲がり幅が大きく、かつ、着地後の転がり距離が小さいボールを提供することを課題とする。
【課題を解決するための手段】
【０００８】
前記課題を解決した本発明のゴルフボールは、球状コアと前記球状コアの外側に位置する一層以上の中間層と、
前記中間層の外側に配置された複数のディンプルが設けられた最外層カバーとを有するゴルフボールであって、
前記球状コアは、ゴム成分、共架橋剤、架橋開始剤を含有するゴム組成物から形成されたものであり、
前記ゴム成分は、天然ゴムを含有し、
前記共架橋剤は、メタクリル酸および／またはその金属塩を含有し、
複数のディンプルの下部総容積Ｖｉ（ｍｍ
３
）が、３６５ｍｍ
３
未満であり、
下記式で定義されるディンプルの占有率が、７５％以上であることを特徴とするゴルフボール。
ディンプルの占有率（％）＝１００×全てのディンプルの総面積／ゴルフボール表面にディンプルが存在しないと仮定した仮想球の表面積
【０００９】
本発明のゴルフボールは、上記のように構成されることにより、サイドスピンを大きくかけることができるとともに、揚力が大きくなり滞空時間が増大する。ショットの滞空時間が長くなることにより、曲がり幅が大きくなる。また、滞空時間が増大すると、打球の最高点高さが高くなり、落下角度が鋭角になる。ゴルフボールの落下角度が鋭角になることにより、着地後のゴルフボールの転がり距離を抑制できる。また、球状コアを形成するゴム成分が天然ゴムを含有することにより、着弾時のゴルフボール速度が低下し、転がる距離を短くすることができる。
【発明の効果】
【００１０】
本発明によれば、ショートアイアンのドローショットやフェードショット時に曲がり幅が大きく、かつ着地後の転がり距離が小さいボールを提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
