公開番号2025112860
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024007373
出願日2024-01-22
発明の名称同軸コネクタ
出願人日本航空電子工業株式会社
代理人個人
主分類H01R 24/50 20110101AFI20250725BHJP(基本的電気素子)
要約【課題】工具類を使用することなく基板への取り付けを行える同軸コネクタを提供すること。
【解決手段】

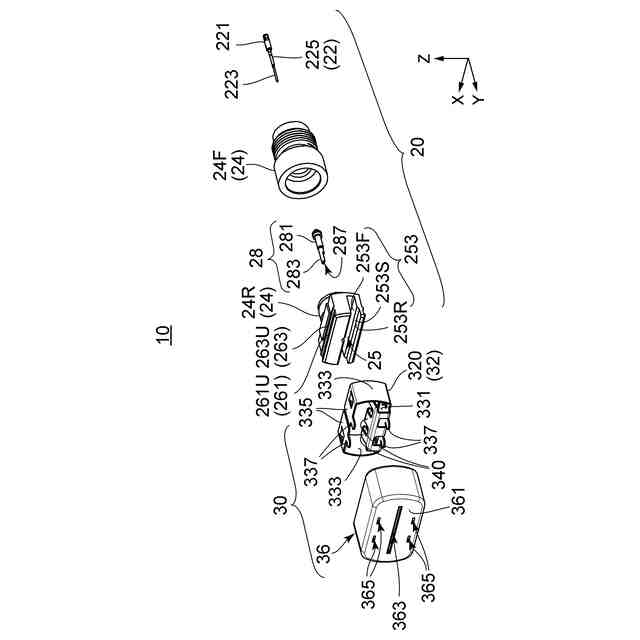

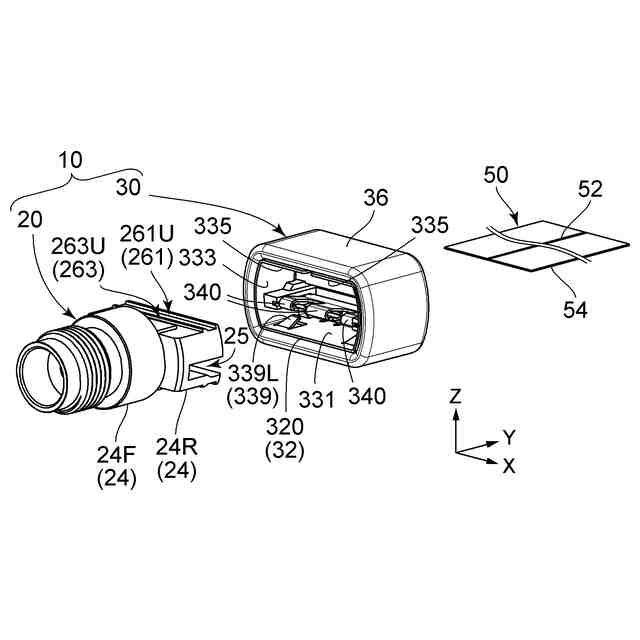

基板受容部25の内下面253は、第1面253Rと第2面253Fと有する。第1面253Rと第2面253Fとの間には段差253Sが設けられている。グランド端子340は、第1ばね部351、上側接点353、第2ばね部355及び下側接点357を有する。グランド部材32がシェル24に取り付けられた取付状態において、少なくとも上側接点353と下側接点357とは基板受容部25内に位置する。基板50を基板受容部25に挿入した後、グランド部材32をシェル24に取り付けると、下側接点357が第1面253R上から第2面253F上に移動し、それによって上側接点353が上方に移動して基板50のグランド層54に接触すると共に基板50を上方に押し上げて、基板50の信号線52を信号コンタクト22の後側接触部223に接触させる。
【選択図】図17
特許請求の範囲【請求項１】
基板に取り付け可能な同軸コネクタであって、
前記基板は、その上面に信号線が形成されており、かつその下面にグランド層が形成されており、
前記同軸コネクタは、前側組立体と、前記前側組立体に対して前後方向において後方から取り付け可能な後側組立体とを備えており、
前記前側組立体は、信号コンタクトと、金属製のシェルと、前記信号コンタクトと前記シェルとを絶縁する内側インシュレータとを備えており、
前記シェルには、後方に向けて開いている基板受容部が形成されており、
前記基板受容部は、前記前後方向と直交する上下方向において互いに対向する内上面と内下面とを有しており、
前記内下面には、第１面と第２面とが設けられており、
前記第１面は、前記前後方向において前記第２面よりも後方に位置しており、
前記第１面は、前記上下方向において前記第２面よりも下方に位置しており、前記第１面と前記第２面との間には段差が設けられており、
前記信号コンタクトは、後側接触部を有しており、
前記後側接触部は、前記前後方向に沿って延びており、かつ前記基板受容部内に少なくとも部分的に露出しており、
前記後側組立体は、金属製のグランド部材を備えており、
前記グランド部材は、グランド外周部とグランド端子とを有しており、
前記グランド外周部は、前記シェルの外周を覆うように前記シェルに後方から取り付け可能であり、
前記グランド端子は、前記グランド外周部から延びると共に弾性変形可能な第１ばね部と、前記第１ばね部に支持された上側接点と、前記上側接点から延びると共に弾性変形可能な第２ばね部と、前記第２ばね部に支持された下側接点とを有しており、
前記グランド部材が前記シェルに取り付けられた取付状態において、少なくとも前記上側接点と前記下側接点とは前記基板受容部内に位置しており、
前記基板を前記グランド外周部に通すと共に、前記基板受容部に挿入した後、前記グランド部材を後方から前記シェルに取り付けることにより、前記グランド部材の前記下側接点が前記第１面上から前記段差を乗り越えて前記第２面上に移動し、それによって前記上側接点が上方に移動して前記基板の前記グランド層に接触すると共に前記基板を上方に押し上げて、前記基板の前記信号線を前記信号コンタクトの前記後側接触部に接触させる
同軸コネクタ。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載の同軸コネクタであって、
前記下側接点が前記第１面上に位置しているとき、前記上下方向における前記上側接点と前記内上面との間の距離サイズは、前記基板の厚みサイズよりも大きい
同軸コネクタ。
【請求項３】
請求項２に記載の同軸コネクタであって、
前記後側組立体は、前記グランド部材を保持する外側インシュレータを更に備えており、
前記外側インシュレータには、前記前後方向に貫通した挿入口が形成されており、
前記基板は前記挿入口を通すことで、前記グランド外周部に通すことができ、
前記挿入口は、前記基板が挿入されたとき、前記前後方向及び前記上下方向の双方と直交する横方向と前記上下方向とにおいて前記基板の位置決めをしつつ、前記前後方向において前記基板の移動をガイドし、
前記上側接点は、前記上下方向において、前記挿入口よりも下方に位置している
同軸コネクタ。
【請求項４】
請求項１に記載の同軸コネクタであって、
前記下側接点は、前記上側接点よりも前記前後方向において後方に位置している
同軸コネクタ。
【請求項５】
請求項１に記載の同軸コネクタであって、
前記内側インシュレータは、前記後側接触部と前記シェルとの間に位置する補強部を有している
同軸コネクタ。
【請求項６】
請求項１に記載の同軸コネクタであって、
前記後側組立体は、前記前後方向において第１位置から第２位置に向けて移動可能なように、前記前側組立体に取り付けられており、
前記第１位置は、前記前後方向において前記第２位置よりも後方に位置しており、
前記グランド外周部には、前記前後方向と直交する直交面内において内側に向かって突出した突出部が形成されており、
前記シェルには、前記直交面内において内側に向かってそれぞれ凹んだ第１凹部と第２凹部とが設けられており、
前記第１凹部は、前記前後方向において前記第２凹部よりも後方に位置しており、
前記後側組立体が前記第１位置にあるとき、前記突出部は前記第１凹部に受け止められており、
前記後側組立体を前記第２位置に移動させると、前記突出部は前記第１凹部から前記第２凹部に向けて移動し、前記第２凹部に受け止められ、そこにおいて、前記グランド外周部と前記シェルとは接続される
同軸コネクタ。
【請求項７】
請求項６に記載の同軸コネクタであって、
前記突出部は、上側突出部と下側突出部とを有しており、
前記第１凹部は、上側第１凹部と下側第１凹部とを有しており、
前記第２凹部は、上側第２凹部と上側第２凹部とを有しており、
前記後側組立体が前記第２位置にあるとき、前記上側突出部は前記上側第２凹部に受け止められ、そこにおいて前記グランド外周部は前記シェルと接続されており、
前記後側組立体が前記第２位置にあるとき、前記下側突出部は前記下側第２凹部に受け止められ、そこにおいても前記グランド外周部は前記シェルと接続されている
同軸コネクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、同軸コネクタに関し、特に基板に取り付け可能な同軸コネクタに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１は、基板に取り付け可能な同軸コネクタの一例を開示している。
【０００３】
図２５及び図２６を参照すると、特許文献１の同軸コネクタ９０は、フランジ９２を備えている。フランジ９２は、水平部９２１と垂直部９２３とを有している。フランジ９２の水平部９２１には、ねじ孔９２５が形成されている。同軸コネクタ９０は、また、コネクタ芯線９４を備えている。
【０００４】
図２５及び図２６に示されるように、同軸コネクタ９０が基板９６に取り付けられたとき、水平部９２１のねじ孔９２５には、基板９６の貫通孔９６１を通したねじ９８１が螺合する。また、このとき、コネクタ芯線９４は、はんだ９８３を用いて基板９６の回路パターン９６３に接続固定される。
【先行技術文献】
【特許文献】
【０００５】
特開２００９－９９２８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１の同軸コネクタ９０は、基板９６に取り付けられる際、基板９６へのねじ止めとはんだ付けとを行う必要がある。換言すると、特許文献１の同軸コネクタ９０を基板９６へ取り付けるには、工具類が必要である。そのため、工具類を使用することなく基板９６への取り付けを行える同軸コネクタ９０が求められている。
【０００７】
本発明は、工具類を使用することなく基板への取り付けを行える同軸コネクタを提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明は、第１の同時コネクタとして、基板に取り付け可能な同軸コネクタであって、
前記基板は、その上面に信号線が形成されており、かつその下面にグランド層が形成されており、
前記同軸コネクタは、前側組立体と、前記前側組立体に対して前後方向において後方から取り付け可能な後側組立体とを備えており、

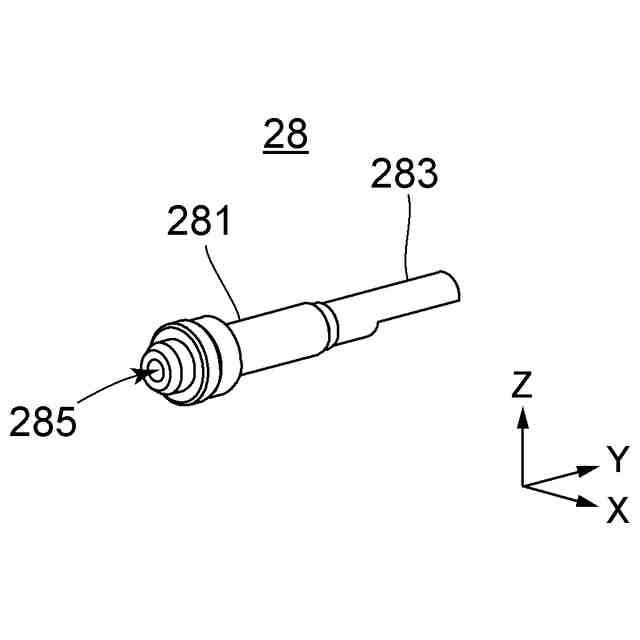

前記前側組立体は、信号コンタクトと、金属製のシェルと、前記信号コンタクトと前記シェルとを絶縁する内側インシュレータとを備えており、

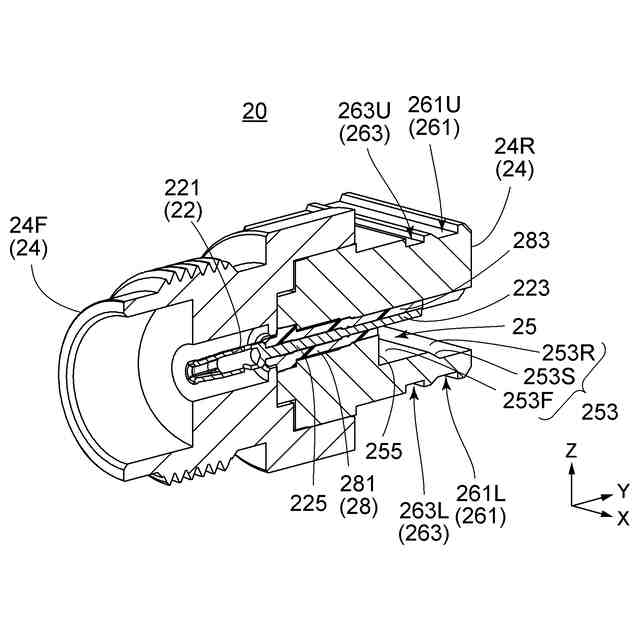

前記シェルには、後方に向けて開いている基板受容部が形成されており、
前記基板受容部は、前記前後方向と直交する上下方向において互いに対向する内上面と内下面とを有しており、

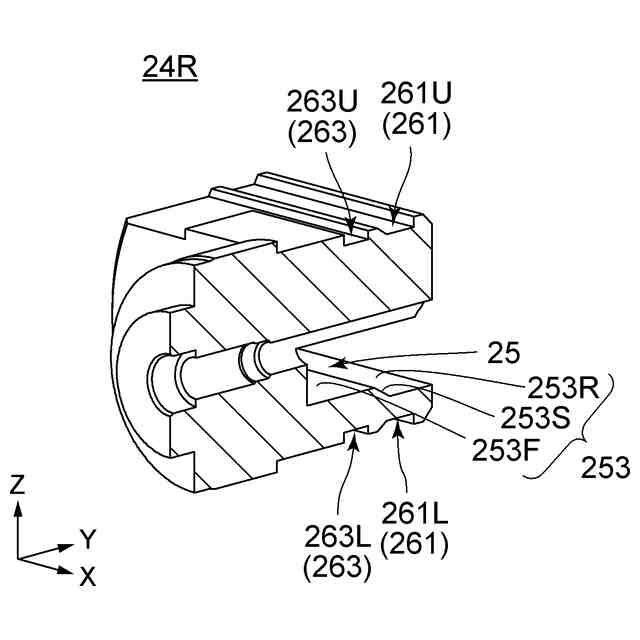

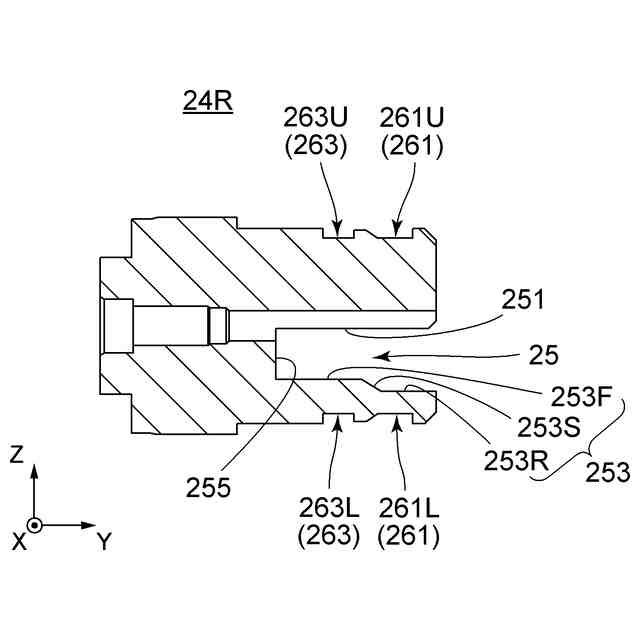

前記内下面には、第１面と第２面とが設けられており、
前記第１面は、前記前後方向において前記第２面よりも後方に位置しており、
前記第１面は、前記上下方向において前記第２面よりも下方に位置しており、前記第１面と前記第２面との間には段差が設けられており、
前記信号コンタクトは、後側接触部を有しており、
前記後側接触部は、前記前後方向に沿って延びており、かつ前記基板受容部内に少なくとも部分的に露出しており、
前記後側組立体は、金属製のグランド部材を備えており、
前記グランド部材は、グランド外周部とグランド端子とを有しており、
前記グランド外周部は、前記シェルの外周を覆うように前記シェルに後方から取り付け可能であり、
前記グランド端子は、前記グランド外周部から延びると共に弾性変形可能な第１ばね部と、前記第１ばね部に支持された上側接点と、前記上側接点から延びると共に弾性変形可能な第２ばね部と、前記第２ばね部に支持された下側接点とを有しており、
前記グランド部材が前記シェルに取り付けられた取付状態において、少なくとも前記上側接点と前記下側接点とは前記基板受容部内に位置しており、
前記基板を前記グランド外周部に通すと共に、前記基板受容部に挿入した後、前記グランド部材を後方から前記シェルに取り付けることにより、前記グランド部材の前記下側接点が前記第１面上から前記段差を乗り越えて前記第２面上に移動し、それによって前記上側接点が上方に移動して前記基板の前記グランド層に接触すると共に前記基板を上方に押し上げて、前記基板の前記信号線を前記信号コンタクトの前記後側接触部に接触させる
同軸コネクタを提供する。
【０００９】
また、本発明は第２の同軸コネクタとして、第１の同軸コネクタであって、
前記下側接点が前記第１面上に位置しているとき、前記上下方向における前記上側接点と前記内上面との間の距離サイズは、前記基板の厚みサイズよりも大きい
同軸コネクタを提供する。
【００１０】
また、本発明は第３の同軸コネクタとして、第２の同軸コネクタであって、

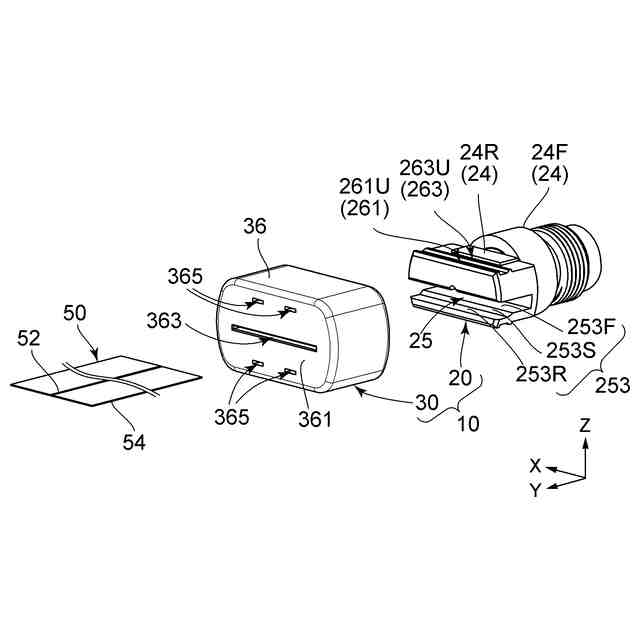

前記後側組立体は、前記グランド部材を保持する外側インシュレータを更に備えており、
前記外側インシュレータには、前記前後方向に貫通した挿入口が形成されており、
前記基板は前記挿入口を通すことで、前記グランド外周部に通すことができ、
前記挿入口は、前記基板が挿入されたとき、前記前後方向及び前記上下方向の双方と直交する横方向と前記上下方向とにおいて前記基板の位置決めをしつつ、前記前後方向において前記基板の移動をガイドし、
前記上側接点は、前記上下方向において、前記挿入口よりも下方に位置している
同軸コネクタを提供する。
（【００１１】以降は省略されています）
