公開番号2025102499
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023219978
出願日2023-12-26
発明の名称チップ部品およびチップ部品の製造方法
出願人ローム株式会社
代理人個人,個人
主分類H01F 17/00 20060101AFI20250701BHJP(基本的電気素子)
要約【課題】インダクタンスを高めること。
【解決手段】チップ部品40は、第1基板面と、第1基板面とは反対側の第2基板面22と、第1基板面から第2基板面22に向けて凹む凹部23と、を含む基板20と、第1基板面の上において凹部23を跨るように形成された絶縁層30と、絶縁層30内に設けられたコイル16と、樹脂部材と、樹脂部材に混合された磁性材料と、を含む磁性部材50と、を含む。絶縁層30は、平面視において開口部31を有する環状に形成され、コイル16が埋め込まれた環状部32を含む。開口部31は、平面視において凹部23と重なる位置に設けられている。磁性部材50は、凹部23および開口部31に充填されているとともに、コイル16によって囲まれた部分を含む。
【選択図】図17
特許請求の範囲【請求項１】
第１基板面と、前記第１基板面とは反対側の第２基板面と、前記第１基板面から前記第２基板面に向けて凹む凹部と、を含む基板と、
前記第１基板面の上において前記凹部を跨るように形成された絶縁層と、
前記絶縁層内に設けられたコイルと、
樹脂部材と、前記樹脂部材に混合された磁性材料と、を含む磁性部材と、
を含み、
前記絶縁層は、前記基板の厚さ方向から視て開口部を有する環状に形成され、前記コイルが埋め込まれた環状部を含み、
前記開口部は、前記厚さ方向から視て前記凹部と重なる位置に設けられ、
前記磁性部材は、前記凹部および前記開口部に充填されているとともに、前記コイルによって囲まれた部分を含む
チップ部品。
続きを表示（約 1,600 文字）【請求項２】
前記磁性部材は、前記第１基板面の上に設けられ、前記厚さ方向から視て前記絶縁層を囲う外周カバー部を含む
請求項１に記載のチップ部品。
【請求項３】
前記コイルの両端部に個別に電気的に接続された２つの外部電極を含み、
前記２つの外部電極は、前記外周カバー部の上面から露出している
請求項２に記載のチップ部品。
【請求項４】
前記コイルの両端部と前記２つの外部電極とは個別に電気的に接続されている
請求項３に記載のチップ部品。
【請求項５】
前記２つの外部電極は、前記厚さ方向において前記磁性部材を貫通している
請求項３に記載のチップ部品。
【請求項６】
前記チップ部品は、トランスチップであり、
前記絶縁層内に設けられ、前記厚さ方向と直交する第１方向において互いに離隔して配置された前記コイルとしての第１コイルおよび第２コイルを含み、
前記絶縁層は、
前記厚さ方向から視て第１開口部を有する環状に形成された第１環状部と、
前記第１環状部に対して前記第１方向に並んで設けられ、前記厚さ方向から視て第２開口部を有する環状に形成された第２環状部と、
を含み、
前記第１開口部および前記第２開口部の双方は、前記厚さ方向から視て前記凹部と重なる位置に設けられ、
前記第１コイルは、前記第１環状部内に埋め込まれており、
前記第２コイルは、前記第２環状部内に埋め込まれており、
前記磁性部材は、前記凹部、前記第１開口部、および前記第２開口部に充填されているとともに、前記第１環状部および前記第２環状部の双方の少なくとも一部を覆っており、
前記第１コイルおよび前記第２コイルは、前記磁性部材によって構成される閉磁路によって磁気的に結合している
請求項１に記載のチップ部品。
【請求項７】
前記第１方向および前記厚さ方向の双方と直交する方向を第２方向として、
前記第１環状部は、
前記第２方向に延びる第１部分と、
前記第２方向に延び、前記第１部分に対して前記第２環状部寄りに離隔して配置された第２部分と、
前記第１方向に延び、前記第１部分と前記第２部分とを接続することによって前記第１開口部を形成する第３部分および第４部分と、
を含み、
前記第２環状部は、
前記第２方向に延びる第５部分と、
前記第２方向に延び、前記第５部分に対して前記第１環状部寄りに離隔して配置された第６部分と、
前記第１方向に延び、前記第５部分と前記第６部分とを接続することによって前記第２開口部を形成する第７部分および第８部分と、
を含み、
前記第２部分と前記第６部分とは一体化されている
請求項６に記載のチップ部品。
【請求項８】
前記磁性部材は、前記第１基板面の上に設けられ、前記第１部分、前記第３部分、前記第４部分、前記第５部分、前記第７部分、および前記第８部分を覆う外周カバー部を含む
請求項７に記載のチップ部品。
【請求項９】
前記第１コイルの両端部に個別に電気的に接続された２つの第１外部電極と、
前記第２コイルの両端部に個別に電気的に接続された２つの第２外部電極と、
を含み、
前記２つの第１外部電極および前記２つの第２外部電極は、前記外周カバー部の上面から露出している
請求項８に記載のチップ部品。
【請求項１０】
前記２つの第１外部電極および前記２つの第２外部電極の各々は、前記厚さ方向において前記磁性部材を貫通している
請求項９に記載のチップ部品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、チップ部品およびチップ部品の製造方法に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
コイルを絶縁層内に含む構成が知られている。例えば、特許文献１には、基板と、基板側から順に積層された複数の絶縁層を含む絶縁層積層構造と、絶縁層積層構造に形成された上コイルおよび下コイルと、を含むトランスチップが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－７８１６９号公報
【０００４】
［概要］
コイルを含むチップ部品においては、高いインダクタンスを実現できることが望ましい。
【０００５】
本開示の一態様のチップ部品は、第１基板面と、前記第１基板面とは反対側の第２基板面と、前記第１基板面から前記第２基板面に向けて凹む凹部と、を含む基板と、前記第１基板面の上において前記凹部を跨るように形成された絶縁層と、前記絶縁層内に設けられたコイルと、樹脂部材と、前記樹脂部材に混合された磁性材料と、を含む磁性部材と、を含み、前記絶縁層は、前記厚さ方向から視て開口部を有する環状に形成され、前記コイルが埋め込まれた環状部を含み、前記開口部は、前記厚さ方向から視て前記凹部と重なる位置に設けられ、前記磁性部材は、前記凹部及び前記開口部に充填されているとともに前記コイルによって囲まれた部分を含む。
【図面の簡単な説明】
【０００６】

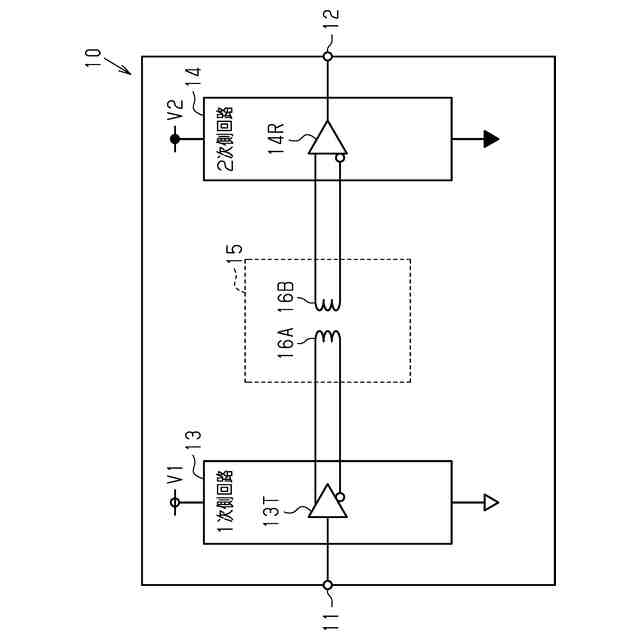

図１は、一実施形態のチップ部品を含む信号伝達装置の回路構成を模式的に示す回路図である。

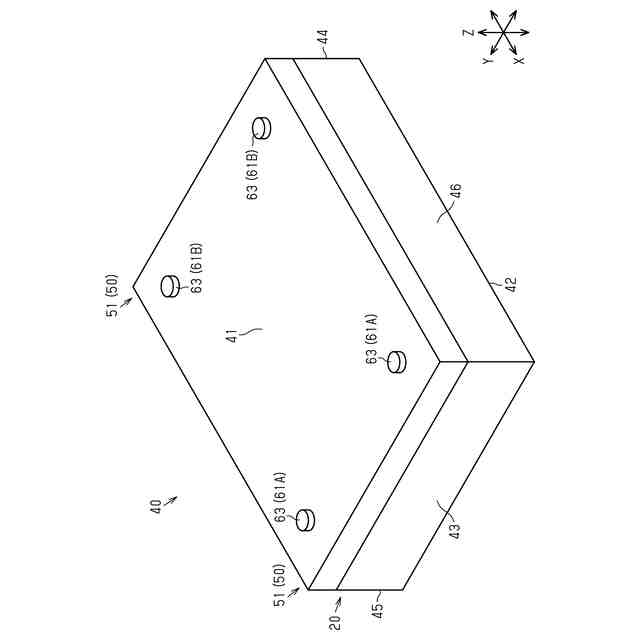

図２は、一実施形態のチップ部品の概略斜視図である。

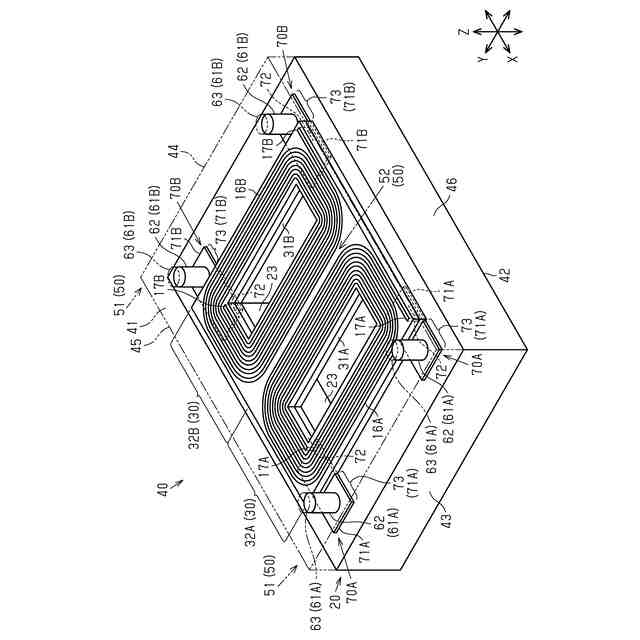

図３は、図２のチップ部品の内部構造を示す概略斜視図である。

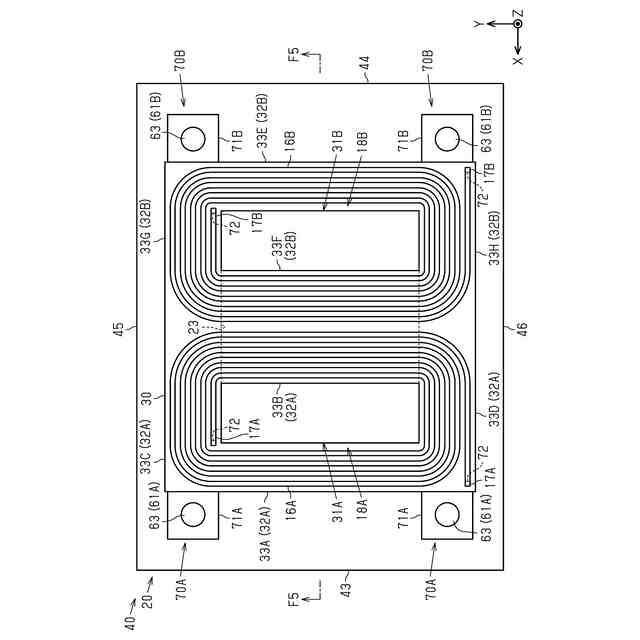

図４は、図２のチップ部品の内部構造を示す概略平面図である。

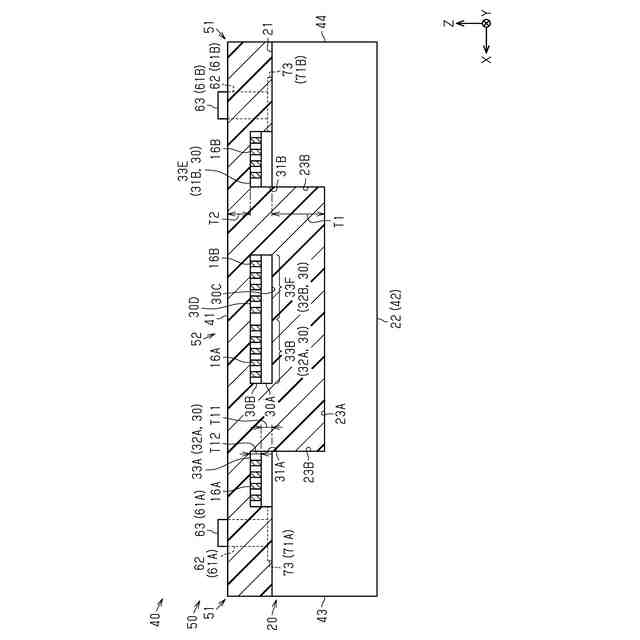

図５は、図４のＦ５－Ｆ５線でチップ部品を切断した概略端面図である。

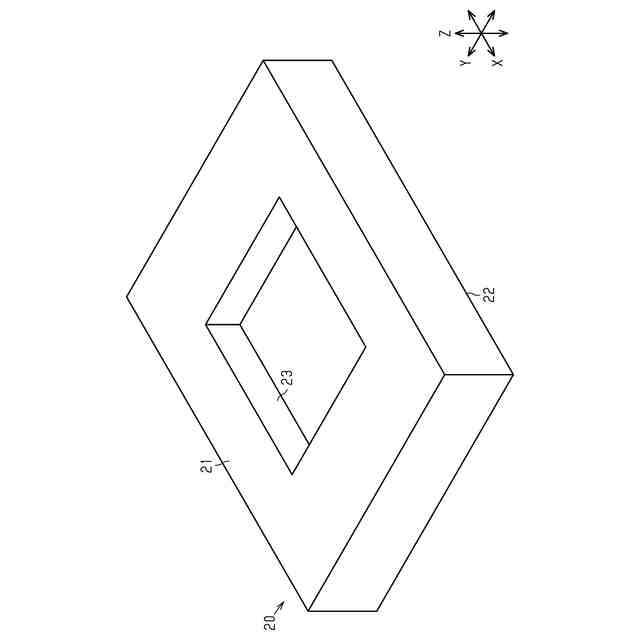

図６は、一実施形態のチップ部品の例示的な製造工程を示す概略斜視図である。

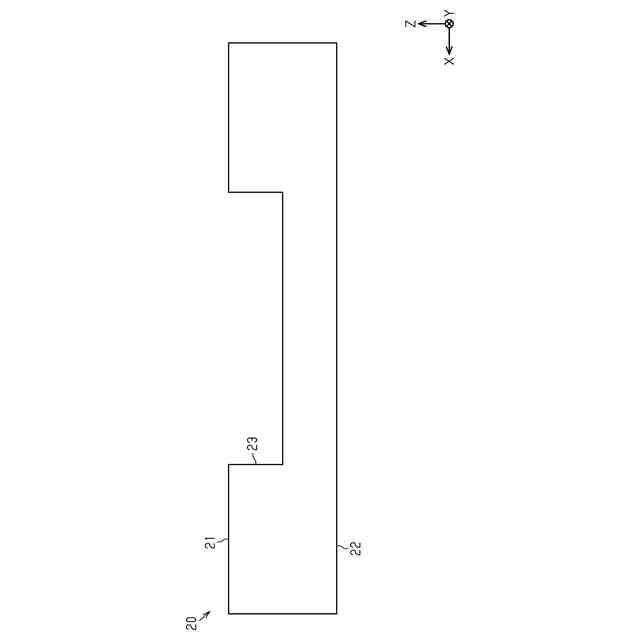

図７は、図６の製造工程を示す概略端面図である。
図８は、図７に示す工程に続く製造工程を示す概略斜視図である。

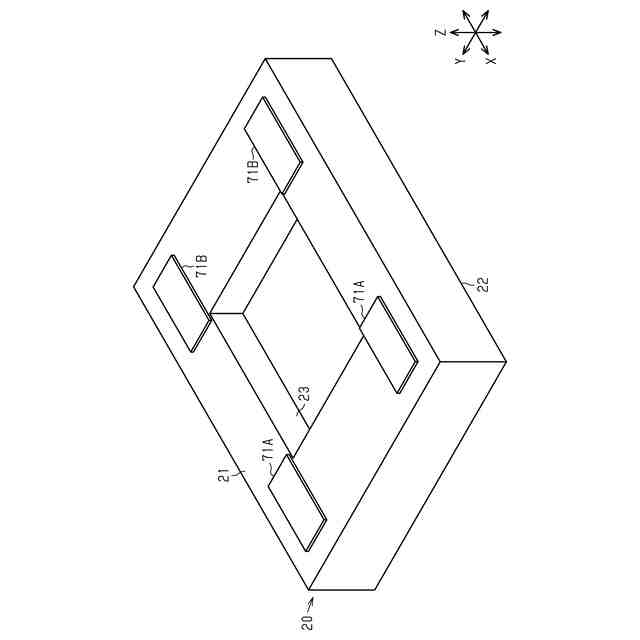

図９は、図８に示す工程に続く製造工程を示す概略斜視図である。
図１０は、図９のＦ１０－Ｆ１０線で図９の製造工程におけるチップ部品を切断した概略端面図である。

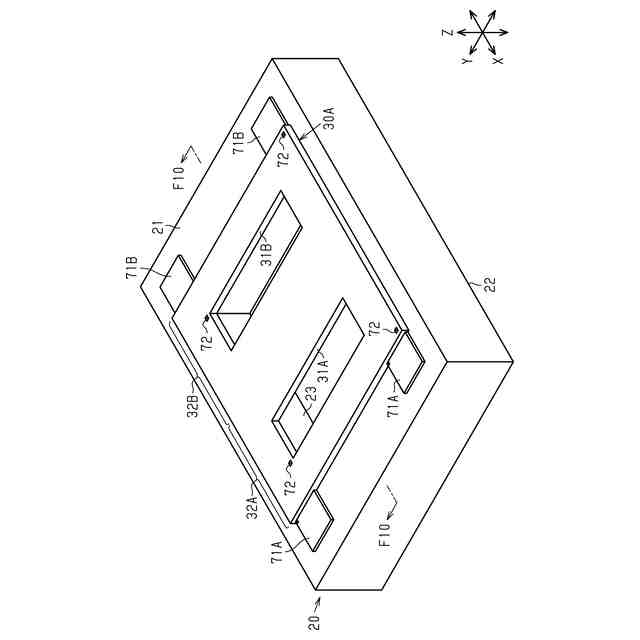

図１１は、図１０に示す工程に続く製造工程を示す概略斜視図である。
図１２は、図１１のＦ１２－Ｆ１２線で図１１の製造工程におけるチップ部品を切断した概略端面図である。
図１３は、図１２に示す工程に続く製造工程を示す概略斜視図である。
図１４は、図１３のＦ１４－Ｆ１４線で図１３の製造工程におけるチップ部品を切断した概略端面図である。
図１５は、図１４に示す工程に続く製造工程を示す概略端面図である。
図１６は、図１５に示す工程に続く製造工程を示す概略端面図である。

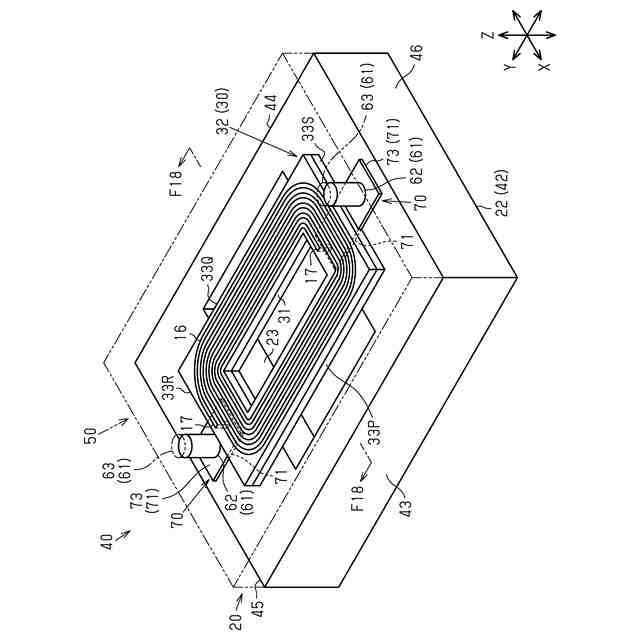

図１７は、変更例のチップ部品の内部構造を示す概略斜視図である。
図１８は、図１７のＦ１８－Ｆ１８線で変更例のチップ部品を切断した概略断面図である。
図１９は、変更例のチップ部品の概略平面図である。
図２０は、図１９のＦ２０－Ｆ２０線で変更例のチップ部品を切断した概略断面図である。
図２１は、変更例のチップ部品の概略平面図である。
図２２は、変更例のチップ部品の概略断面図である。
図２３は、変更例のチップ部品の概略断面図である。
【０００７】
［詳細な説明］
以下、添付図面を参照して本開示におけるチップ部品の実施形態を説明する。なお、説明を簡単かつ明確にするために、図面に示される構成要素は、必ずしも一定の縮尺で描かれていない。また、理解を容易にするために、ハッチング線が省略されている場合がある。添付の図面は、本開示の実施形態を例示するに過ぎず、本開示を制限するものとみなされるべきではない。本開示における「第１」、「第２」、「第３」等の用語は、単に対象物を区別するために用いられており、対象物を順位づけするものではない。
【０００８】
以下の詳細な記載は、本開示の例示的な実施形態を具体化する装置、システム、および方法を含む。この詳細な記載は本来説明のためのものに過ぎず、本開示の実施形態またはこのような実施形態の適用および使用を限定することを意図しない。
【０００９】
本明細書において使用される「少なくとも１つ」という表現は、所望の選択肢の「１つ以上」を意味する。一例として、本明細書において使用される「少なくとも１つ」という表現は、選択肢の数が２つであれば「１つの選択肢のみ」または「２つの選択肢の双方」を意味する。他の例として、本明細書において使用される「少なくとも１つ」という表現は、選択肢の数が３つ以上であれば「１つの選択肢のみ」または「２つ以上の任意の選択肢の組み合わせ」を意味する。
【００１０】
本明細書において使用される「平面視」という用語は、図２において互いに直交するＸＹＺ軸のＺ軸方向にチップ部品４０またはチップ部品４０の構成要素を視ることをいう。
本明細書において使用される「Ａの長さ（寸法）がＢの長さ（寸法）と等しい」または「Ａの長さ（寸法）とＢの長さ（寸法）とが互いに等しい」とは、Ａの長さ（寸法）とＢの長さ（寸法）との差が例えばＡの長さ（寸法）の１０％以内の関係も含む。
（【００１１】以降は省略されています）
