公開番号2025103133
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023220268
出願日2023-12-27
発明の名称交換式バッテリ
出願人トヨタ自動車株式会社
代理人個人
主分類H01M 50/256 20210101AFI20250702BHJP(基本的電気素子)
要約【課題】コネクタの接続を妨げずに取手によって持ち運び可能な交換式バッテリを提供すること。
【解決手段】本開示に係る交換式バッテリは、複数の電池セルが積層された直方体形状のセルスタックと、セルスタックを収容するケースと、を備え、車両に着脱可能に装着される交換式バッテリである。ケースは、角筒形状の本体部と、本体部の一方の開口端を閉じる第1蓋部と、本体部の他方の開口端を閉じる第2蓋部と、を備え、第2蓋部には、外側に突出して車両に接続されるコネクタが設けられると共に、取手が設けられており、取手は、前記本体部の上面に載置された状態から、第2蓋部の上縁部に沿って延設された軸周りに回動可能に設けられている。

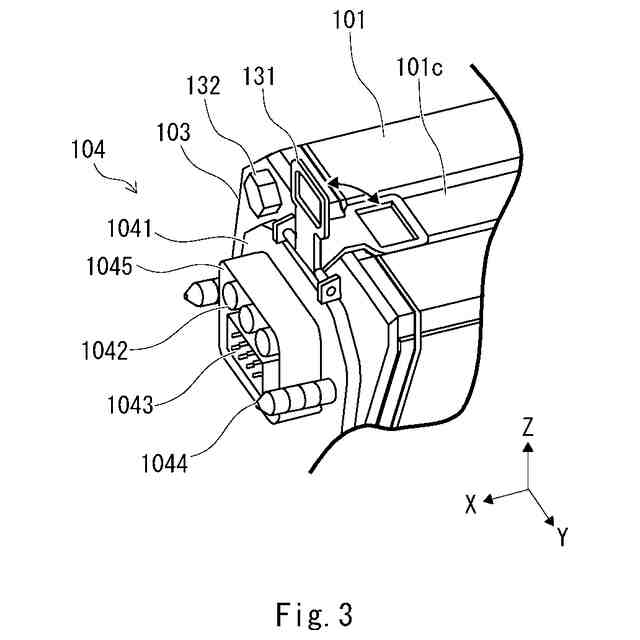

【選択図】図3
特許請求の範囲【請求項１】

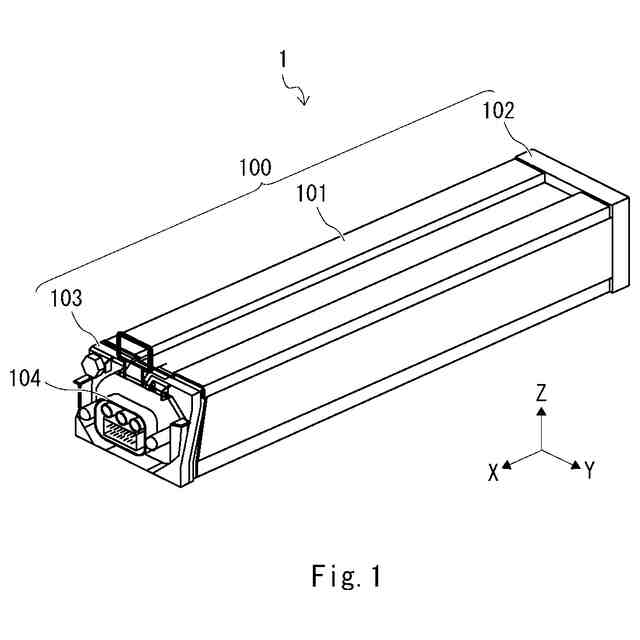

複数の電池セルが積層された直方体形状のセルスタックと、
前記セルスタックを収容するケースと、を備え、
車両に着脱可能に装着される交換式バッテリであって、
前記ケースは、角筒形状の本体部と、前記本体部の一方の開口端を閉じる第１蓋部と、前記本体部の他方の開口端を閉じる第２蓋部と、を備え、
前記第２蓋部には、外側に突出して車両に接続されるコネクタが設けられると共に、取手が設けられており、

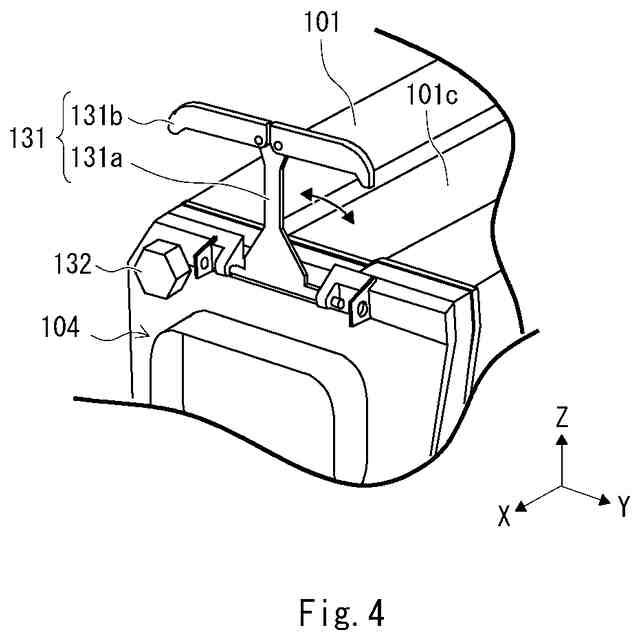

前記取手は、前記本体部の上面に載置された状態から、前記第２蓋部の上縁部に沿って延設された軸周りに回動可能に設けられている、
交換式バッテリ。
続きを表示（約 540 文字）【請求項２】
前記本体部の上面には、前記本体部の長手方向にリブ溝が延設されており、
前記取手は、前記本体部の上面に載置された状態において前記リブ溝に収容される、
請求項１に記載の交換式バッテリ。
【請求項３】
前記第２蓋部の厚みは、前記本体部の厚みよりも大きい、
請求項１又は２に記載の交換式バッテリ。
【請求項４】
前記第２蓋部は、ダイカスト部材である、
請求項３に記載の交換式バッテリ。
【請求項５】
当該交換式バッテリは、長手方向にスライドして車両に着脱され、

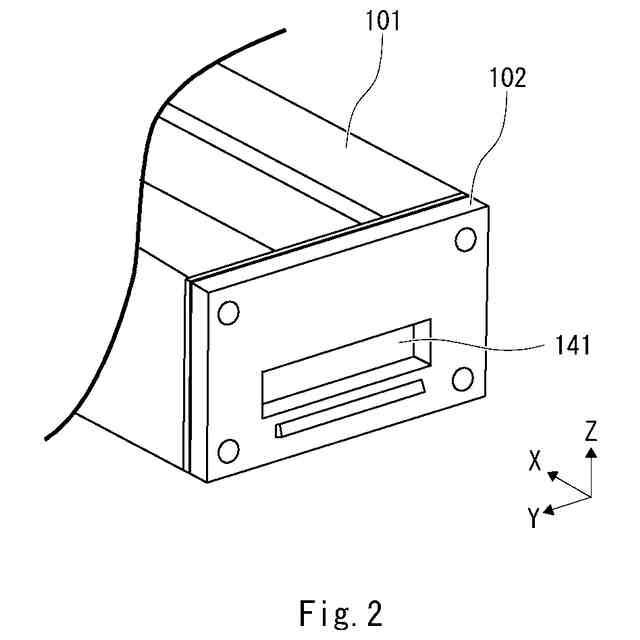

前記第１蓋部には、引手が設けられている、
請求項１又は２に記載の交換式バッテリ。
【請求項６】
前記本体部は、

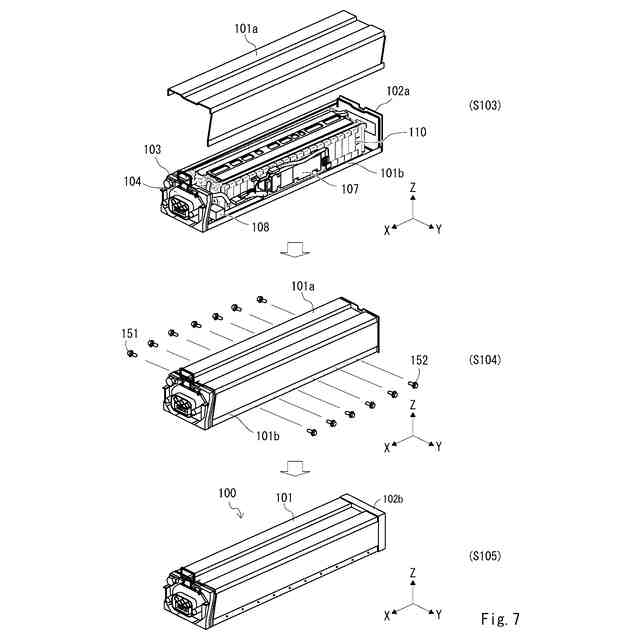

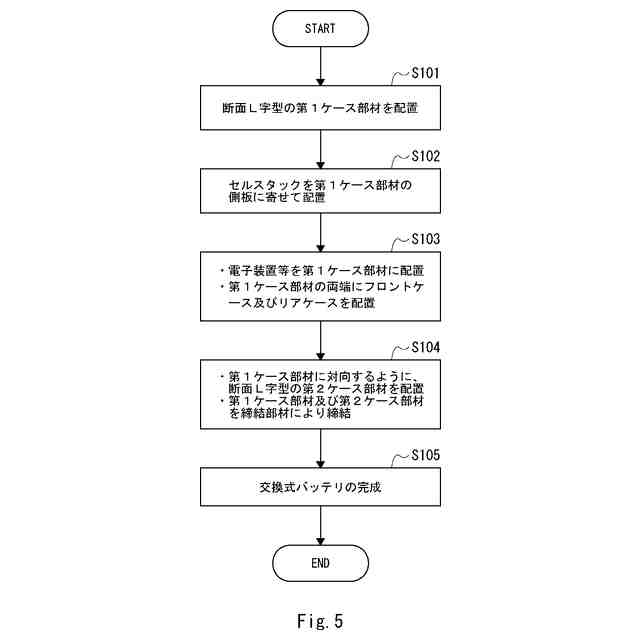

第１の側板と前記セルスタックを支持する底板とを含む断面Ｌ字型の第１部材と、
第２の側板と前記取手が載置される天板とを含む断面Ｌ字型の第２部材と、から構成される、
請求項１又は２に記載の交換式バッテリ。
【請求項７】

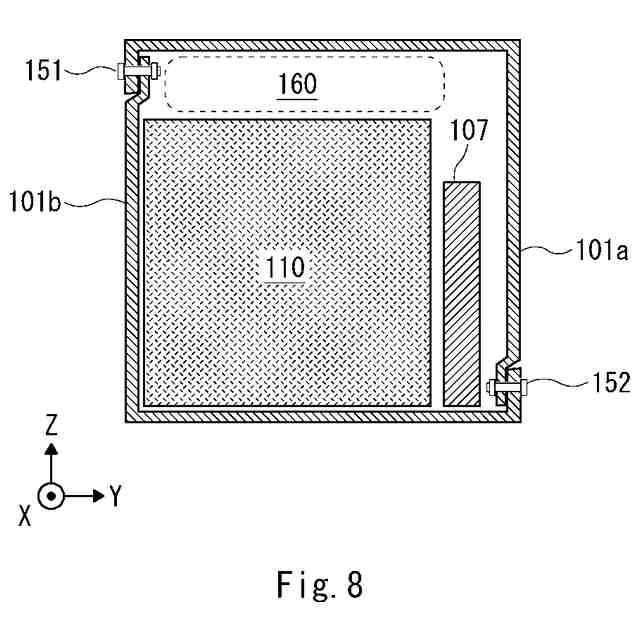

前記セルスタックは、前記第２の側板よりも前記第１の側板に寄って配置されている、
請求項６に記載の交換式バッテリ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、交換式バッテリに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、車両に着脱可能に装着される交換式バッテリが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１６９３３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
発明者らは、直方体形状のセルスタックがケースに収容された交換式バッテリを開発している。ここで、ケースは、角筒形状の本体部と当該本体部の両端の開口端を閉じる一対の蓋部とを備えている。発明者らは、コネクタが設けられた蓋部に当該交換式バッテリを持ち上げるための取手を設けることを検討している。
【０００５】
ここで、当該交換式バッテリは車両の収容スペースに収容され、当該交換式バッテリのコネクタが車両側コネクタに接続される。そのため、例えば取手をコネクタ側に突出させて設けることはできない。また、取手を上方に突出させると、当該交換式バッテリを車両の収容スペースに収容できない（もしくは収容スペースを広げる必要がある）。このように、コネクタが設けられた蓋部に対して、コネクタの接続を妨げないように取手を取り付けるには、種々の制約がある。
【０００６】
本開示は、このような事情に鑑みなされたものであって、コネクタの接続を妨げずに取手によって持ち運び可能な交換式バッテリを提供する。
【課題を解決するための手段】
【０００７】
本開示にかかる交換式バッテリは、
複数の電池セルが積層された直方体形状のセルスタックと、
前記セルスタックを収容するケースと、を備え、
車両に着脱可能に装着される交換式バッテリであって、
前記ケースは、角筒形状の本体部と、前記本体部の一方の開口端を閉じる第１蓋部と、前記本体部の他方の開口端を閉じる第２蓋部と、を備え、
前記第２蓋部には、外側に突出して車両に接続されるコネクタが設けられると共に、取手が設けられており、
前記取手は、前記本体部の上面に載置された状態から、前記第２蓋部の上縁部に沿って延設された軸周りに回動可能に設けられている。
【０００８】
本開示に係る交換式バッテリでは、ケースの本体部の開口端を閉じる第２蓋部に、外側に突出して車両に接続されるコネクタが設けられると共に、当該交換式バッテリを持ち上げるための取手が設けられている。そして、取手は、前記本体部の上面に載置された状態から、第２蓋部の上縁部に沿って延設された軸周りに回動可能に設けられている。
そのため、コネクタの接続を妨げずに取手によって持ち運び可能な交換式バッテリを提供できる。
【０００９】
前記本体部の上面には、前記本体部の長手方向にリブ溝が延設されており、前記取手は、前記本体部の上面に載置された状態において前記リブ溝に収容されてもよい。このような構成によって、当該交換式バッテリ電池の収納スペースに当該交換式バッテリ電池を収納し易くなる。
【００１０】
前記第２蓋部の厚みは、前記本体部の厚みよりも大きくてもよい。このような構成によって、本体部の厚みを小さくすることによってケースを軽量化できると共に、厚みの大きい第２蓋部に取手を設けることによって、ケースの変形を抑制できる。
（【００１１】以降は省略されています）
