公開番号2025105139
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023223469
出願日2023-12-28
発明の名称インダクタ付トランス、コイル、及び、電力変換装置
出願人新電元工業株式会社
代理人めぶき弁理士法人
主分類H01F 30/10 20060101AFI20250703BHJP(基本的電気素子)
要約【課題】生産性を高くすることができ、かつ、取り扱いが容易なインダクタ付トランスを提供する。

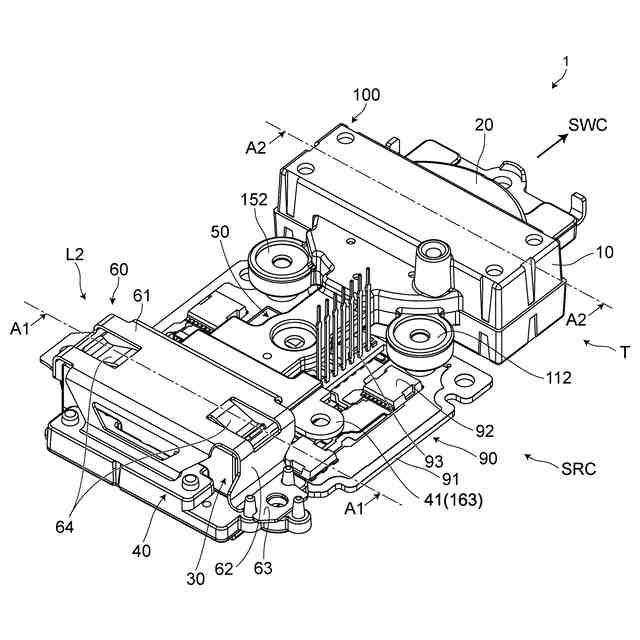

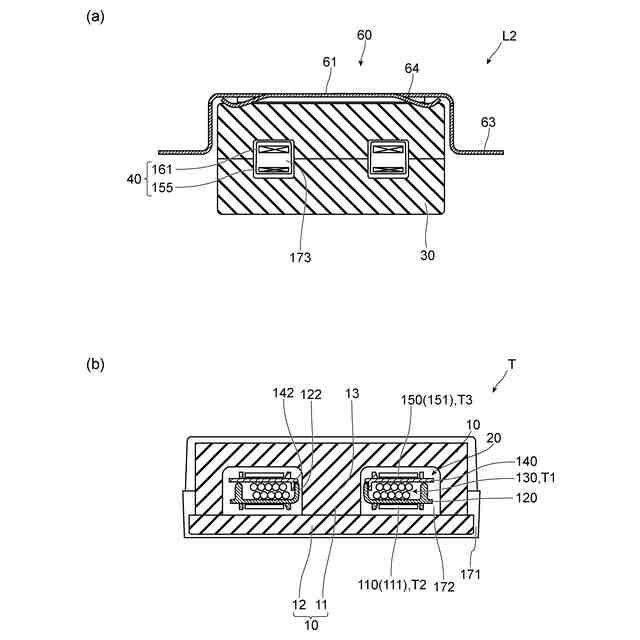

【解決手段】第1コア部10及び第1コイル部20を有するトランスTと、第2コア部30及び第2コイル部40を有するインダクタL2と、を備え、第1コイル部20と第2コイル部40とは連結されており、少なくとも第1コイル部20及び第1コア部40が樹脂171,172で封止されていることを特徴とするインダクタ付トランス1。
【選択図】図2
特許請求の範囲【請求項１】
第１コア部及び第１コイル部を有するトランスと、
第２コア部及び第２コイル部を有するインダクタと、を備え、
前記第１コイル部と前記第２コイル部とは連結されており、
少なくとも前記第１コイル部及び前記第１コア部が樹脂で封止されていることを特徴とするインダクタ付トランス。
続きを表示（約 1,300 文字）【請求項２】
前記第２コイル部も樹脂で封止されていることを特徴とする請求項１に記載のインダクタ付トランス。
【請求項３】
前記第１コイル部を封止する第１コイル部封止樹脂は、前記第２コイル部を封止する第２コイル部封止樹脂と同じ材料からなることを特徴とする請求項２に記載のインダクタ付トランス。
【請求項４】

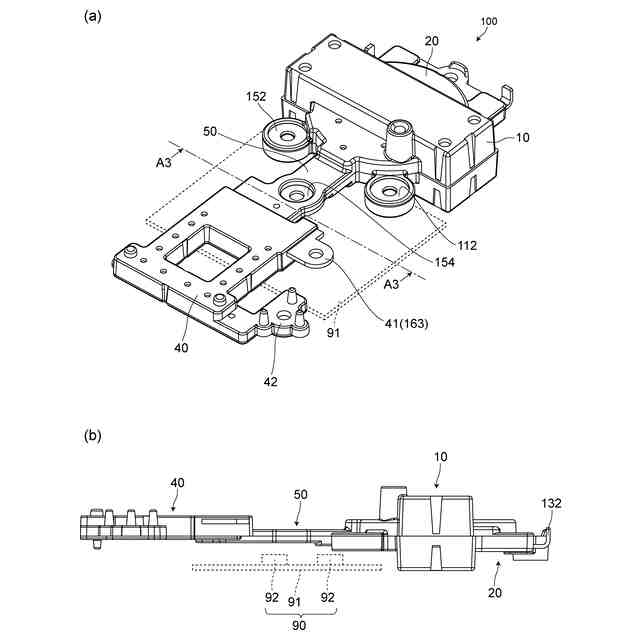

前記第１コイル部と前記第２コイル部とを連結する連結部をさらに備え、

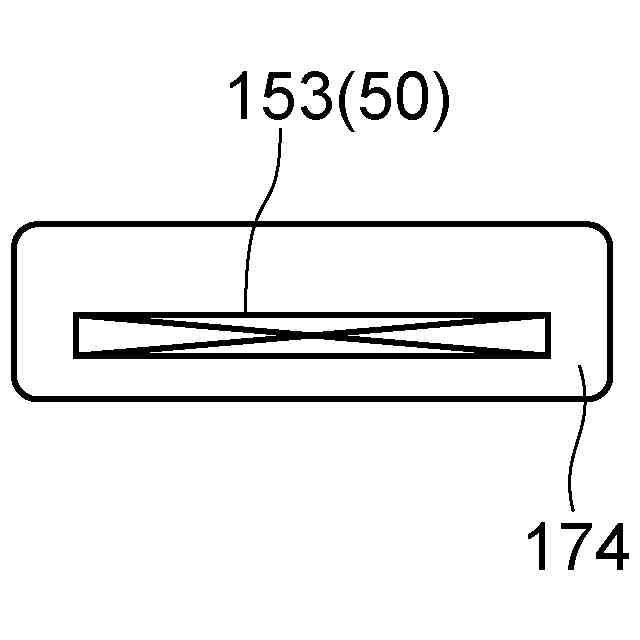

前記第１コイル部、前記第２コイル部及び前記連結部は同一の樹脂で封止されていることを特徴とする請求項３に記載のインダクタ付トランス。
【請求項５】
前記第１コイル部を封止する第１コイル部封止樹脂は、前記第１コア部を封止する第１コア部封止樹脂と異なる材料からなることを特徴とする請求項１～４のいずれかに記載のインダクタ付トランス。
【請求項６】
前記第１コア部封止樹脂は、前記第１コイル部封止樹脂よりも高い弾力性を有することを特徴とする請求項５に記載のインダクタ付トランス。
【請求項７】
前記第１コア部封止樹脂の線膨張係数は、前記第１コイル部封止樹脂の線膨張係数よりも前記第１コア部を構成する材料の線膨張係数に近く、
前記第１コイル部封止樹脂の線膨張係数は、前記第１コア部封止樹脂の線膨張係数よりも前記第１コイル部を構成する材料の線膨張係数に近いことを特徴とする請求項５に記載のインダクタ付トランス。
【請求項８】
前記第１コイル部を封止する第１コイル部封止樹脂は、前記第１コア部を封止する第１コア部封止樹脂と同じ材料からなることを特徴とする請求項１～４のいずれかに記載のインダクタ付トランス。
【請求項９】

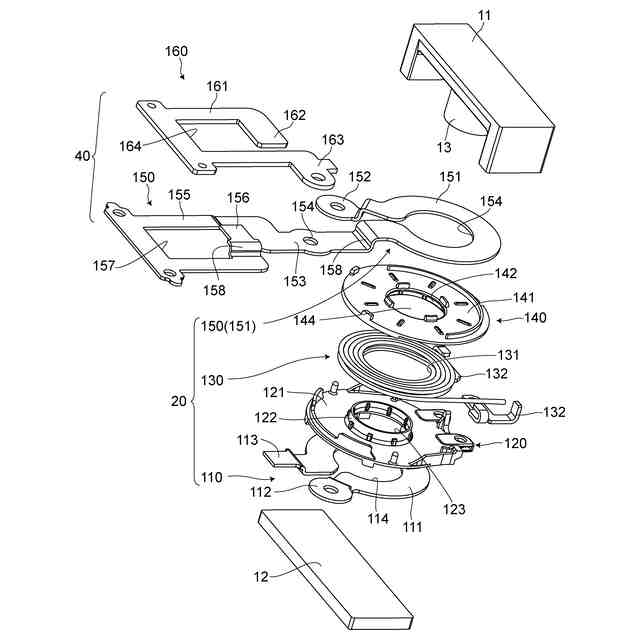

前記第１コイル部は、
前記第１コア部に巻回される第１巻回部及び第２巻回部と、
前記第１巻回部と前記第２巻回部との間に配置され、前記第１コア部に巻回される一次側コイルと、
前記第１巻回部と前記一次側コイルとの間に配置される第１絶縁部材と、
前記第２巻回部と前記一次側コイルとの間に配置される第２絶縁部材と、を有し、
前記第２コイル部は、
前記第２コア部に巻回される第３巻回部を有し、
前記第１巻回部又は前記第２巻回部と、前記第３巻回部とを連結する連結部をさらに有し、
前記第１巻回部又は前記第２巻回部と、前記連結部と、前記第３巻回部とは、同一の導体板で構成されていることを特徴とする請求項１～４のいずれかに記載のインダクタ付トランス。
【請求項１０】
前記一次側コイルと前記第１コア部との間には、前記第１絶縁部材と前記第２絶縁部材とで形成されたボビン、及び、前記第１コア部を封止する第１コア部封止樹脂が配置されており、
前記第３巻回部と前記第２コア部との間には前記第２コア部を封止する第２コア部封止樹脂のみが配置されていることを特徴とする請求項９に記載のインダクタ付トランス。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、インダクタ付トランス、コイル、及び、電力変換装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、コア部とコイル部とを有するトランスが知られている（例えば、特許文献１参照）。
【０００３】
従来のトランスＴは、第１コア部９１０及び第１コイル部９２０を備える（図８参照。）。第１コア部９１０は、Ｅコア９１１とＩコア９１２とで構成されたＥＩコアである。また、第１コイル部９２０は、一次側巻線（図示せず）と二次側巻線（図示せず）とを有し、樹脂で封止されている。
【０００４】

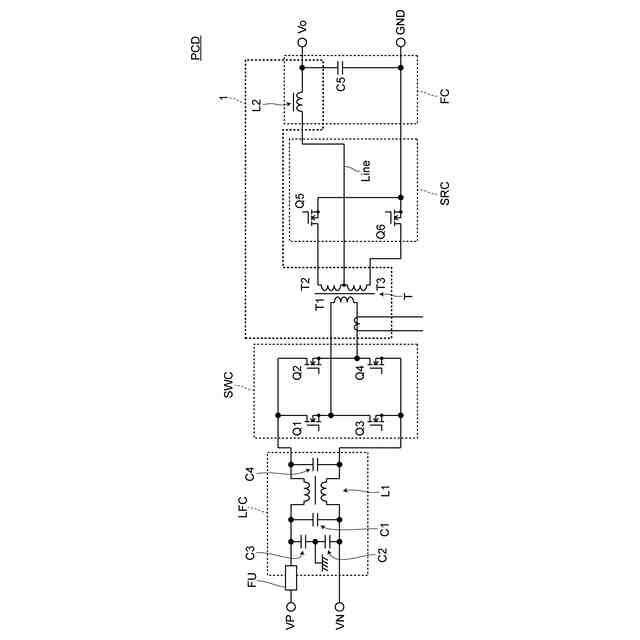

このようなトランスＴは、電力変換装置（例えば、コンバータ）において電圧を変換するために用いられる。すなわち、従来の電力変換装置は、トランスＴによって一次側巻線に入力される電圧を変換して二次側巻線側に出力し、整流回路及び出力フィルター回路を介して外部に電力を出力する。出力フィルター回路はインダクタとコンデンサを有する。
【０００５】
従来の電力変換装置におけるトランスＴ、整流回路ＳＲＣ及び、出力フィルター回路のインダクタＬ２は、図８に示すような構成をとることができる。インダクタＬ２は、第２コア部（図示せず）と第２コイル部９４０を有する。従来の電力変換装置９００においては、トランスＴが整流回路ＳＲＣに接続されており、整流回路ＳＲＣから接続部材９５０を介して出力フィルター回路のインダクタＬ２の第２コイル部９４０と接続されている。
【０００６】
従来のトランスＴにおいては、発熱量が大きいため、第１コア部９１０上に放熱樹脂であるサーマルパッド９８０を介して金属製のヒートシンク９７０が配置されており、トランスＴから発する熱をサーマルパッド９８０、ヒートシンク９７０を介して筐体（図示せず）へ放熱している。また、金属製のブラケット９６０を用いてサーマルパッド９８０及びヒートシンク９７０ごと第１コア部９１０を押さえることでトランスＴを筐体等に固定している。
【先行技術文献】
【特許文献】
【０００７】
特開２０２２－４２８２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
しかしながら、従来のトランスＴにおいては、トランスＴを固定したり、放熱したりするための部品数が多いため、ネジ止め等の作業工数が多く、生産性を高くすることが難しい、という課題があった。また、複数の部品を管理しなくてもよい、より取り扱いが容易なトランスが求められていた。
【０００９】
また、このようなトランスを用いる電力変換装置（例えば、コンバータ）においては、多くの場合、トランス以外にノイズフィルタなどに用いるインダクタが接続されている。しかしながら、それぞれ別個の部品として基板に取り付ける必要があるため、この観点においても生産性を高くすることが望まれていた。
【００１０】
そこで、本発明は、上記した事情に鑑みてなされたものであり、生産性を高くすることができ、かつ、取り扱いが容易なインダクタ付トランス及びコイルを提供することを目的とする。また、そのようなインダクタ付トランス又はコイルを備える電力変換装置を提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
