公開番号2025110925
公報種別公開特許公報(A)
公開日2025-07-30
出願番号2024004971
出願日2024-01-17
発明の名称測量杭の連結構造
出願人中国電力株式会社
代理人弁理士法人維新国際特許事務所,個人,個人
主分類G01C 15/02 20060101AFI20250723BHJP(測定;試験)
要約【課題】2つの測量杭の連結分離を容易に行うことができ、且つ、測量杭を地面に打ち込んで使用する際には、不意に力が加わっても分離がし難くなっており、しかも、低コストで、設置作業のし易い測量杭の連結構造を提供する。

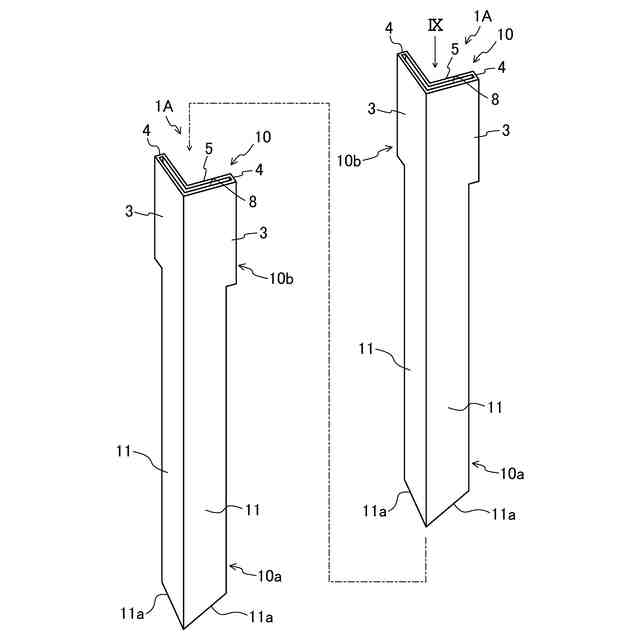

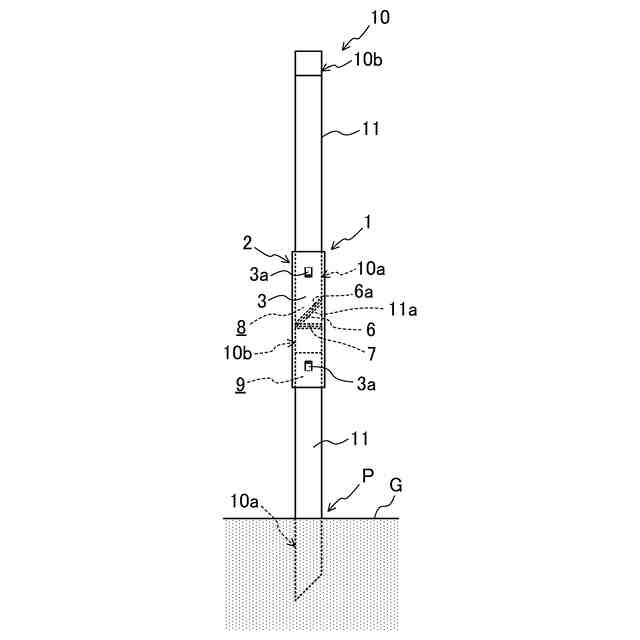

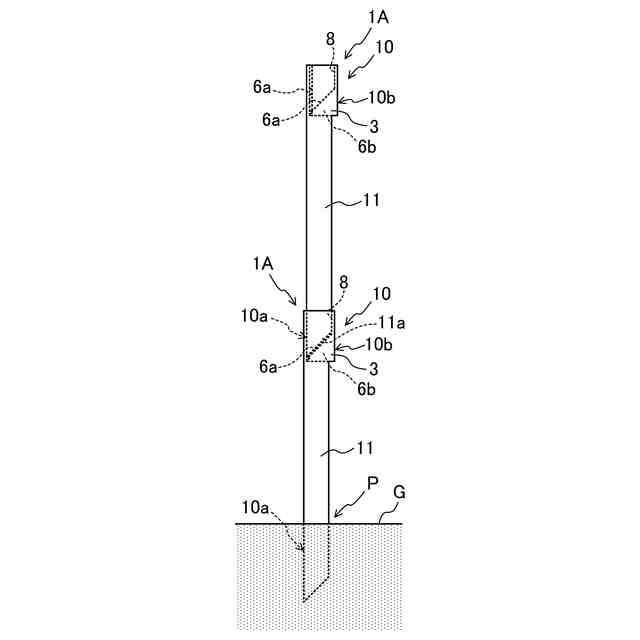

【解決手段】連結具1は、先端部10aから頭部10bに亘って断面L字状に連続する一対の側壁11で構成された棒状をなす測量杭10を長手方向に2つ並べて連結する。連結具1は、一方の測量杭10の頭部10bに着脱可能に嵌合する第2嵌合部9と、他方の測量杭10の先端部10aに着脱可能に嵌合する第1嵌合部8と、を備える。第1嵌合部8には、各側壁11をそれぞれ位置決めする直交配置された一対の第1壁部3が設けられる。
【選択図】図1
特許請求の範囲【請求項１】
先端部から頭部に亘って断面Ｌ字状に連続する一対の側壁で構成された棒状をなし、前記先端部は、各々の前記側壁が先端に行くにつれてもう一方に近づくように幅狭になる三角形状をなす先端尖鋭な測量杭を長手方向に２つ並べて連結可能な測量杭の連結構造であって、
前記一方の測量杭の前記頭部に着脱可能か、或いは、一体に設けられ、且つ、前記他方の測量杭の前記先端部を前記他方の測量杭が前記一方の測量杭の反対側に延びる姿勢となるように嵌合可能な第１嵌合部を備え、
前記第１嵌合部には、前記各側壁をそれぞれ位置決めする直交配置された一対の位置決め壁部が設けられていることを特徴とする測量杭の連結構造。
続きを表示（約 500 文字）【請求項２】
請求項１に記載の測量杭の連結構造において、
前記第１嵌合部と、当該第１嵌合部に並設されるとともに前記第１嵌合部と反対側に開口し、且つ、前記一方の測量杭の前記頭部に着脱可能に嵌合する第２嵌合部と、を備える連結具で構成されていることを特徴とする測量杭の連結構造。
【請求項３】
請求項１又は２に記載の測量杭の連結構造において、
前記第１嵌合部は、前記測量杭の先端面に対応して傾斜して延びる傾斜底面を備えていることを特徴とする測量杭の連結構造。
【請求項４】
請求項２に記載の測量杭の連結構造において、

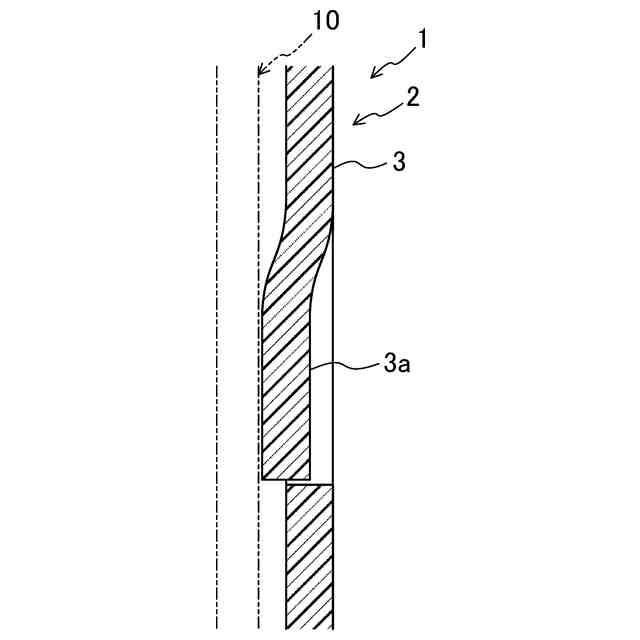

前記連結具の周壁には、前記第１嵌合部又は前記第２嵌合部に嵌合する前記測量杭に付勢力を当該測量杭の側壁の板厚方向に加える付勢部が設けられていることを特徴とする測量杭の連結構造。
【請求項５】
請求項４に記載の測量杭の連結構造において、
前記連結具は、可撓性樹脂材で形成され、
前記付勢部は、前記連結具の側壁をＵ字状に切り欠いて形成された内側部分で構成される舌片部であることを特徴とする測量杭の連結構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電柱建替工事において、電柱の建柱位置の目印として地面に打ち込む測量杭を連結させる構造に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、電柱立替工事を行う際、電柱の建柱位置を測量した後、その位置に測量杭を打ち込んで建柱作業を行う建柱者への目印にすることが行われる。目印となる測量杭は、所謂、丹頂杭と呼ばれるものが一般的に使用される。この測量杭は、先端部から頭部に亘って約３０ｃｍの長さの断面Ｌ字状の棒状をなしており、頭部が赤色に着色され、その他の部分が白色に着色されている。
ところで、上述の如き地面に打ち込まれた状態の測量杭は、建柱位置が草の生い茂る場所である場合、元より茂みが深かったり、或いは、測量杭を地面に打ち込んだ後、建柱作業まで時間があいて生い茂る草が大きく成長してしまうと、建柱作業時にそれらの草によって埋もれた状態になって建柱者が発見できなくなるおそれがある。
【０００３】
これを回避するために、例えば、地面に打ち込んだ測量杭の頭部にその他の測量杭をその長手方向に２つ並ぶように先端部を連結することにより、地面からの高さを高くして目印として目立つようにすることが考えられる。そして、これら２つの測量杭を連結する構造として、例えば、特許文献１に開示されている杭の連結構造を採用することが考えられる。
特許文献１には、２つの杭を連結する断面円形状の短い筒状部材が開示されている。この筒状部材は、各開口周縁部分に断面凹状の環状溝が形成され、各環状溝に円筒状をなす杭をそれぞれ嵌合させるとともに、各々の嵌合部分に係止部材を管径方向に貫通させて筒状部材と各杭とを連結係止させている。
【先行技術文献】
【特許文献】
【０００４】
特開平７－２９２６６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、特許文献１の構造の場合、２つの杭を筒状部材にそれぞれ嵌合させた後、筒状部材と各杭とを係止部材で連結係止させるので、作業が煩雑であるだけでなく部品点数も増えてコストが嵩むおそれがある。また、係止部材で２つの杭を連結係止する場合、係止部材を２つの杭から取り外せる構造にしておかなければ、２つの杭をその他の場所で再度利用する場合に運搬し難くなってしまい、取り扱い難いものになってしまう。
これを回避するために、係止部材を無くして２つの杭を筒状部材に連結分離可能にそれぞれ嵌合させるようにすることが考えられる。
しかし、特許文献１の構造では、２つの杭が円筒状をなすとともに、両杭を連結する筒状部材も断面円形状をなしているので、連結して地面に打ち込んだ状態において両杭に不意に力が加わると、筒状部材の筒中心線を中心として下側の杭に対して上側の杭が回転して両杭の連結が解除されてしまい、目印としての役割を果たさなくなってしまうおそれがある。
【０００６】
本発明は、斯かる点に鑑みてなされたものであり、その目的とするところは、２つの測量杭の連結分離を容易に行うことができ、且つ、測量杭を地面に打ち込んで使用する際には、不意に力が加わっても分離がし難くなっており、しかも、低コストで、設置作業のし易い測量杭の連結構造を提供することにある。
【課題を解決するための手段】
【０００７】
上記の目的を達成するために、本発明では、２つの測量杭を連結して使用する際に、上側の測量杭を下側の測量杭に対してその中心線を中心として回転するのを阻止可能な構造にしたことを特徴とする。
【０００８】
具体的には、先端部から頭部に亘って断面Ｌ字状に連続する一対の側壁で構成された棒状をなし、前記先端部は、各々の前記側壁が先端に行くにつれてもう一方に近づくように幅狭になる三角形状をなす先端尖鋭な測量杭を長手方向に２つ並べて連結可能な測量杭の連結構造を対象とし、次のような対策を講じた。
【０００９】

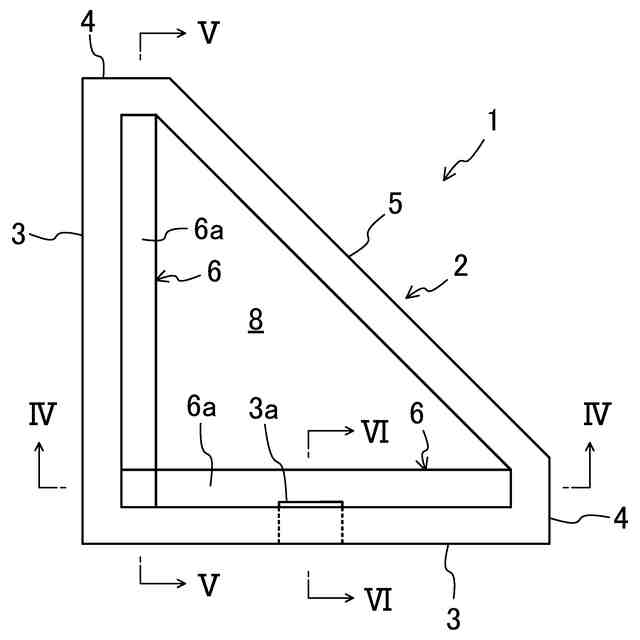

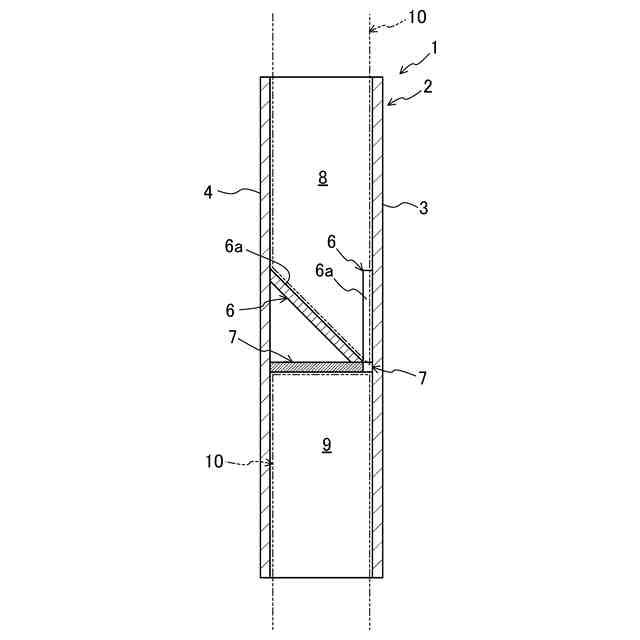

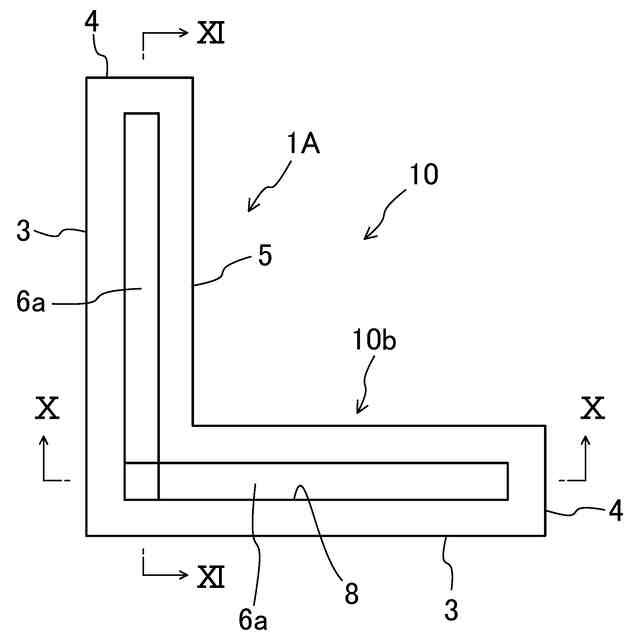

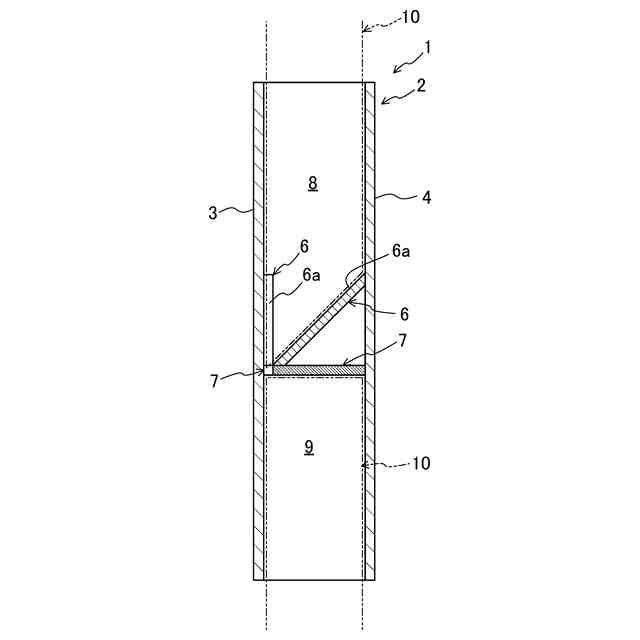

すなわち、第１の発明に係る測量杭の連結構造では、前記一方の測量杭の前記頭部に着脱可能か、或いは、一体に設けられ、且つ、前記他方の測量杭の前記先端部を前記他方の測量杭が前記一方の測量杭の反対側に延びる姿勢となるように嵌合可能な第１嵌合部を備え、前記第１嵌合部には、前記各側壁をそれぞれ位置決めする直交配置された一対の位置決め壁部が設けられていることを特徴とする。
このように構成される測量杭の連結構造では、使用時において上側の測量杭に不意に力が加わっても各位置決め壁部が下側の測量杭に対して上側の測量杭の回転を阻止するように作用する。また、地面からの高さを高くして目印として目立たせることが可能となる一方、第１嵌合部から測量杭の先端部を引き抜いて２つの測量杭を分離することも可能となるように作用する。
【００１０】
第２の発明の測量杭の連結構造では、第１の発明において、前記第１嵌合部と、当該第１嵌合部に並設されるとともに前記第１嵌合部と反対側に開口し、且つ、前記一方の測量杭の前記頭部に着脱可能に嵌合する第２嵌合部と、を備える連結具で構成されていることを特徴とする。
このように構成される測量杭の連結構造では、２つの測量杭を連結させる構造が当該２つの測量杭に一体的に設けられないように作用する。
（【００１１】以降は省略されています）
