発明の名称押圧ローラ、及び、画像形成装置
出願人株式会社リコー
代理人個人
主分類B41J 13/02 20060101AFI20250724BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】押圧ローラの外周面に異物が付着してしまう不具合を生じにくくする。
【解決手段】シートPを介して搬送ドラム2に圧接して、シートPを搬送ドラム2に密着させる押圧ローラ8であって、少なくとも外周面が導電性材料で形成されている。
【選択図】図3
特許請求の範囲【請求項１】
シートを介して搬送ドラムに圧接して、前記シートを前記搬送ドラムに密着させる押圧ローラであって、
少なくとも外周面が導電性材料で形成されたことを特徴とする押圧ローラ。
続きを表示（約 570 文字）【請求項２】
軸上に、導電性材料からなる弾性層が形成されたものであることを特徴とする請求項１に記載の押圧ローラ。
【請求項３】
導電性材料からなる表面層が前記外周面に形成されたものであることを特徴とする請求項１に記載の押圧ローラ。
【請求項４】
前記表面層は、ローラ部の周面を覆う導電性材料からなるチューブであることを特徴とする請求項３に記載の押圧ローラ。
【請求項５】
前記表面層は、ローラ部の周面に導電性材料をコーティングした部分であることを特徴とする請求項３に記載の押圧ローラ。
【請求項６】
前記外周面の電気抵抗値が１０
4
Ω・ｍ以下であることを特徴とする請求項１に記載の押圧ローラ。
【請求項７】
請求項１又は請求項２に記載の押圧ローラと、
シートを担持した状態で回転する前記搬送ドラムと、
前記搬送ドラムに担持されたシート上にインクを吹き付けて画像を形成するヘッドと、
を備えたことを特徴とする画像形成装置。
【請求項８】
前記搬送ドラムは、シートを吸引するための複数の吸引孔と、廃インクを貯留するための凹部と、がドラム表面に形成されたことを特徴とする請求項７に記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
この発明は、シートを搬送ドラムに密着させるための押圧ローラと、それを備えた画像形成装置と、に関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来から、インクジェットプリンタなどの画像形成装置において、シートを搬送ドラムに密着させるための押圧ローラが設置されたものが知られている（例えば、特許文献１参照。）。
【０００３】
詳しくは、特許文献１における画像形成装置において、押圧ローラは、シートを介して搬送ドラムに圧接することで、シートを搬送ドラムに密着させる。そして、押圧ローラによって搬送ドラムに密着して担持されたシートは、所定方向に回転する搬送ドラムによってヘッド（インクヘッド）との対向位置に搬送されて、ヘッドからインクが吹き付けられて、そのシート面に所望の画像が形成される。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の技術は、押圧ローラの外周面にインクなどの異物が付着してしまう不具合が生じていた。そして、そのような不具合が生じてしまうと、搬送ドラムによって担持・搬送されるシートが異物で汚れてしまっていた。
【０００５】
この発明は、上述のような課題を解決するためになされたもので、押圧ローラの外周面に異物が付着してしまう不具合が生じにくい、押圧ローラ、及び、画像形成装置を提供することにある。
【課題を解決するための手段】
【０００６】
この発明における押圧ローラは、シートを介して搬送ドラムに圧接して、前記シートを前記搬送ドラムに密着させる押圧ローラであって、少なくとも外周面が導電性材料で形成されたものである。
【発明の効果】
【０００７】
本発明によれば、押圧ローラの外周面に異物が付着してしまう不具合が生じにくい、押圧ローラ、及び、画像形成装置を提供することができる。
【図面の簡単な説明】
【０００８】

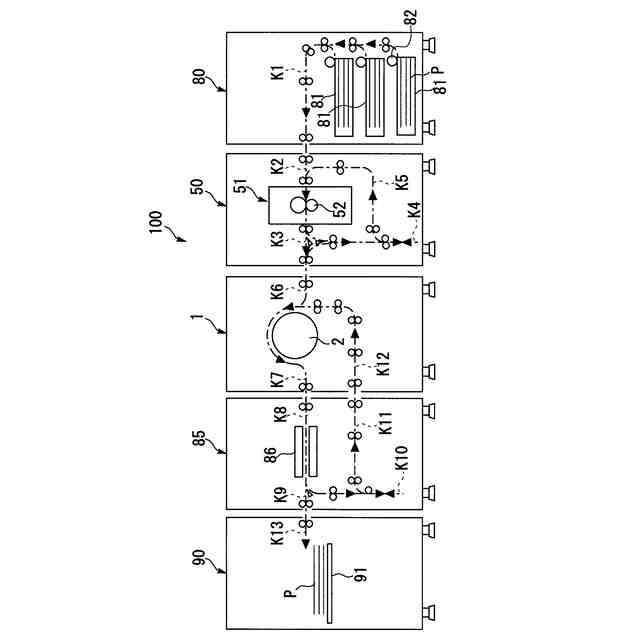

この発明の実施の形態における画像形成システムを示す全体図である。

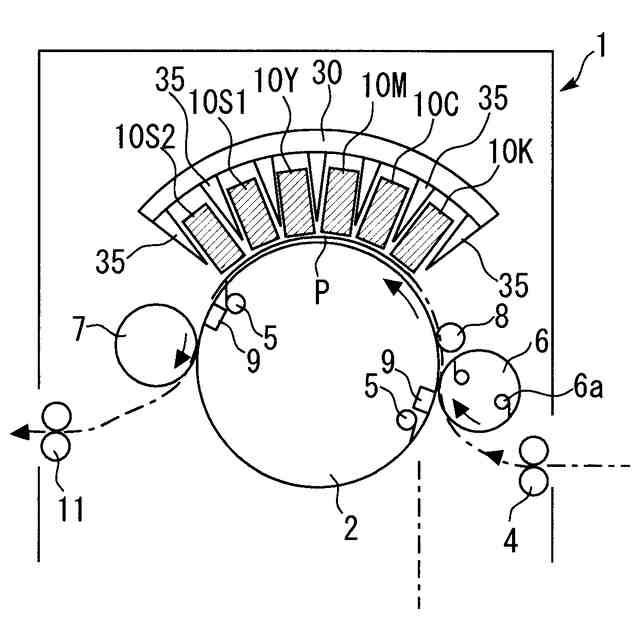

画像形成装置の要部を示す構成図である。

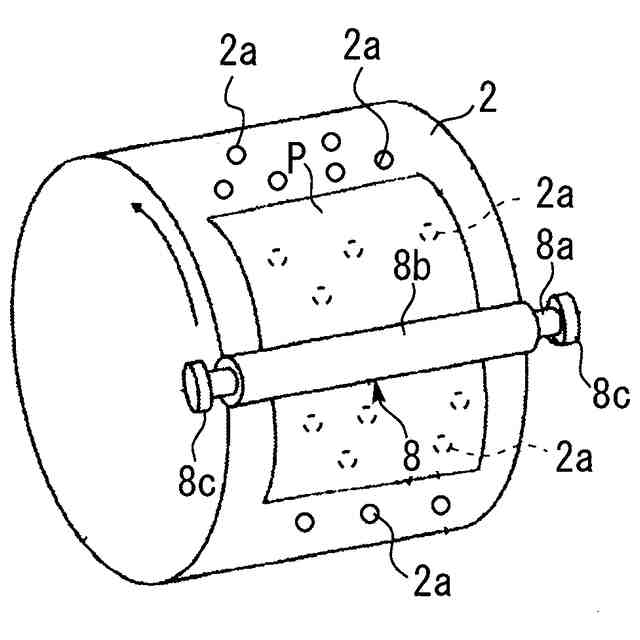

搬送ドラムと押圧ローラとを示す斜視図である。

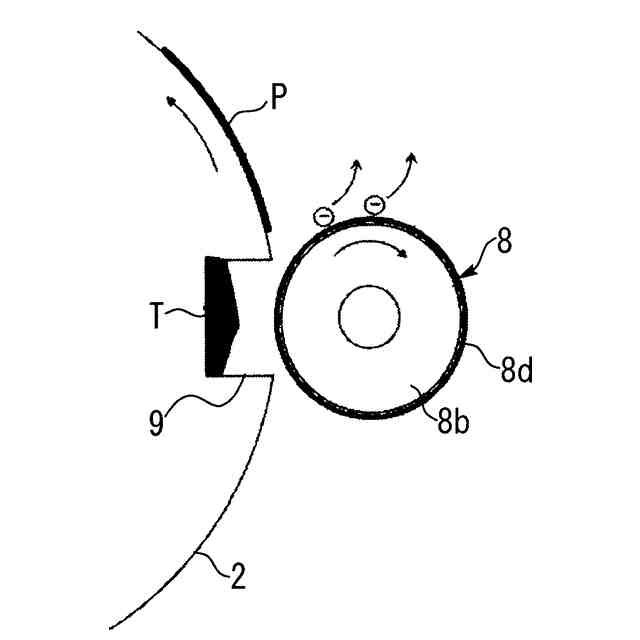

搬送ドラムと押圧ローラとを示す拡大断面図である。

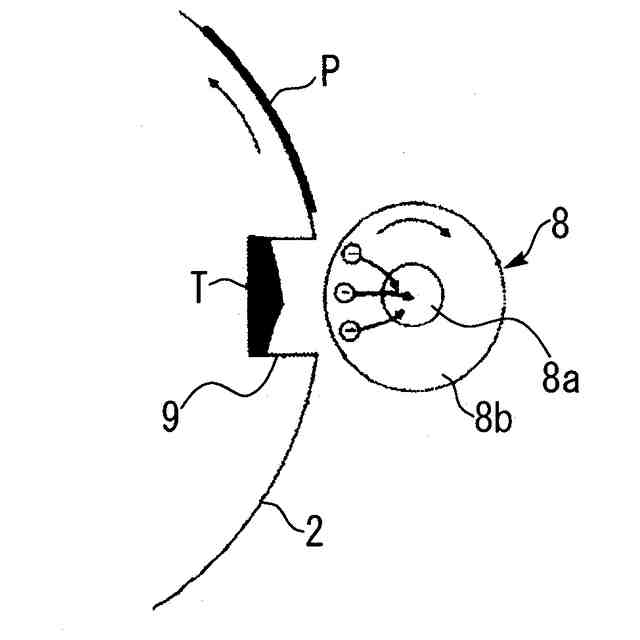

比較例としての、搬送ドラムと押圧ローラとを示す拡大断面図である。

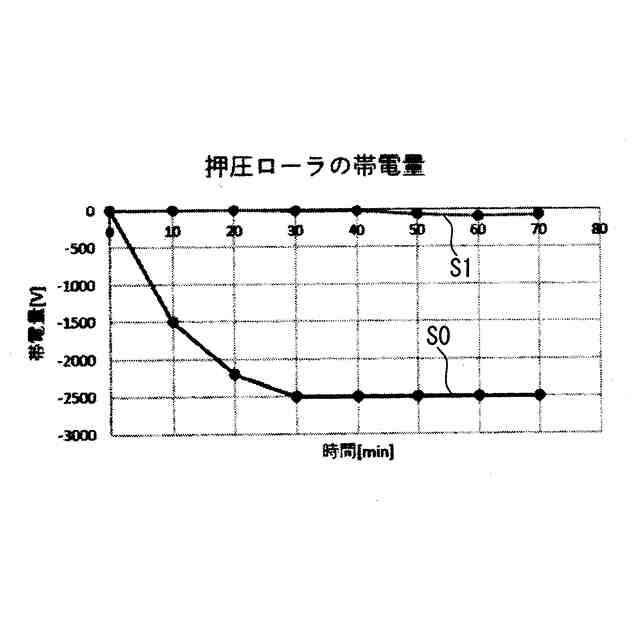

印刷時間の経過にともなう押圧ローラの帯電量の推移を示すグラフである。
変形例としての、搬送ドラムと押圧ローラとを示す拡大断面図である。
【発明を実施するための形態】
【０００９】
以下、この発明を実施するための形態について、図面を参照して詳細に説明する。なお、各図中、同一又は相当する部分には同一の符号を付しており、その重複説明は適宜に簡略化ないし省略する。
【００１０】
まず、図１にて、画像形成システム１００の全体の構成・動作について説明する。
図１において、１は画像形成装置としてのインクジェットプリンタ、５０は画像形成装置１に搬送されるシートＰに対して前処理として塗布液を塗布する塗布装置、８０は用紙などのシートＰを給送する給紙装置、８５は画像形成後のシートＰ上のインクを乾燥させる乾燥装置、９０は乾燥装置８５から排出されたシートＰがスタックされる排紙装置、を示す。
図１に示すように、本実施の形態における画像形成システム１００は、上流側から、給紙装置８０、塗布装置５０、画像形成装置１、乾燥装置８５、排紙装置９０、が接続されたものである。
（【００１１】以降は省略されています）
