公開番号2025116970
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024011533
出願日2024-01-30
発明の名称除湿装置
出願人パナソニックIPマネジメント株式会社
代理人個人,個人
主分類B01D 53/26 20060101AFI20250804BHJP(物理的または化学的方法または装置一般)
要約【課題】除湿能力を向上可能な除湿装置を提供する。
【解決手段】除湿装置100は、空気吸込口と空気吹出口4を有する本体ケース1を備える。空気吸込口は側面部に配置され、本体ケース1には、吸熱器10、熱交換器11、放熱器8および送風機6が配置される。除湿装置100は、空気吸込口から本体ケース1内に吸い込まれた吸込空気の第1部分を、吸熱器10、熱交換器11の第1通路および放熱器8を介して空気吹出口4から本体ケース1外に吹き出す第1除湿経路と、吸込空気の第2部分を、熱交換器11の第2通路および放熱器8を介して空気吹出口4から本体ケース1外に吹き出す第2除湿経路と、を有する。前面部22と吸熱器10との間に吸熱器隙間15が設けられる。正面視において、送風機6の吸気口68は、吸熱器10よりも小さく、吸気口68の中心は吸熱器10の左右中心と同位置に配置される。
【選択図】図2
特許請求の範囲【請求項１】
空気吸込口と空気吹出口を有する本体ケースを備え、
前記空気吸込口は前記本体ケースの側面部に配置され、
前記本体ケースには、吸熱器、熱交換器、放熱器および送風機が前後方向に並んで配置され、
前記送風機の作用により前記空気吸込口から前記本体ケース内に吸い込まれた吸込空気の第１部分を、前記吸熱器、前記熱交換器の第１通路および前記放熱器を介して前記空気吹出口から前記本体ケース外に吹き出す第１除湿経路と、
前記吸込空気の第２部分を、前記熱交換器の第２通路および前記放熱器を介して前記空気吹出口から前記本体ケース外に吹き出す第２除湿経路と、を有し、
前記本体ケースの前面部と前記吸熱器との間に吸熱器隙間を有し、
正面視において、前記送風機の吸気口は、前記吸熱器よりも小さく、前記吸気口の中心は前記吸熱器の左右中心と同位置に配置される除湿装置。
続きを表示（約 620 文字）【請求項２】
前記吸熱器の外周を囲む吸熱器側筒部を有し、前記吸熱器側筒部は、前記吸熱器の外周から前記前面部に向かって所定の距離延出し、
前記吸熱器隙間は、前記吸熱器側筒部の延出端と前記前面部との間に形成される、請求項１に記載の除湿装置。
【請求項３】
前記吸熱器側筒部は、前記前面部に接触し、
前記吸熱器隙間は、前記吸熱器側筒部の左右の両側面に形成される開口を含む、請求項２に記載の除湿装置。
【請求項４】
前記開口は、前記吸熱器側筒部の前後中心よりも前側に配置されている、請求項３に記載の除湿装置。
【請求項５】
前記吸熱器から延びる冷媒配管の一部が前記吸熱器側筒部内に配置されている、請求項２に記載の除湿装置。
【請求項６】
前記開口は、前記吸熱器側筒部の左右両方の側面に設けられており、
前記左右の吸熱器隙間は、正面視において、左右対称に配置されている、請求項３に記載の除湿装置。
【請求項７】
前記開口は、前記吸熱器側筒部の左右両方に設けられており、
前記左右の吸熱器隙間は、前記吸熱器側筒部の左右中心から等距離に配置されている、請求項３に記載の除湿装置。
【請求項８】
前記吸熱器側筒部は、前記空気吸込口から吸い込まれた空気を前記吸熱器隙間に誘い込む誘導面を有する、請求項２に記載の除湿装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、除湿装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
居住空間に用いられ、居住空間等の湿度を低下させる除湿装置が知られている。例えば、特許文献１には、圧縮機と放熱器と膨張器と吸熱器とを順次環状に連結した冷凍サイクルにより構成した除湿部を備える除湿装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１１６５８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の装置では、本体ケースの空気吸込口が吸熱器に面して配置されているため、空気の流れが吸熱器の中央に偏り、周辺部が十分に冷却されず、吸熱器全体での結露が得られないため、除湿能力を向上することが難しいという課題があった。
【０００５】
本開示は、上記課題を解決するためになされたものであり、除湿能力を向上可能な除湿装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本開示のある態様の除湿装置は、空気吸込口と空気吹出口を有する本体ケースを備え、空気吸込口は本体ケースの側面部に配置され、本体ケースには、吸熱器、熱交換器、放熱器および送風機が前後方向に並んで配置され、送風機の作用により空気吸込口から本体ケース内に吸い込まれた吸込空気の第１部分を、吸熱器、熱交換器の第１通路および放熱器を介して空気吹出口から本体ケース外に吹き出す第１除湿経路と、吸込空気の第２部分を、熱交換器の第２通路および放熱器を介して空気吹出口から本体ケース外に吹き出す第２除湿経路と、を有し、本体ケースの前面部と吸熱器との間に吸熱器隙間を有し、正面視において、送風機の吸気口は、吸熱器よりも小さく、吸気口の中心は吸熱器の左右中心と同位置に配置される。
【０００７】
なお、以上の構成要素の任意の組合せ、本開示の表現を方法、装置、システム、記録媒体、コンピュータプログラムなどの間で変換したものもまた、本開示の態様として有効である。
【発明の効果】
【０００８】
本開示によれば、除湿能力を向上可能な除湿装置を提供できる。
【図面の簡単な説明】
【０００９】

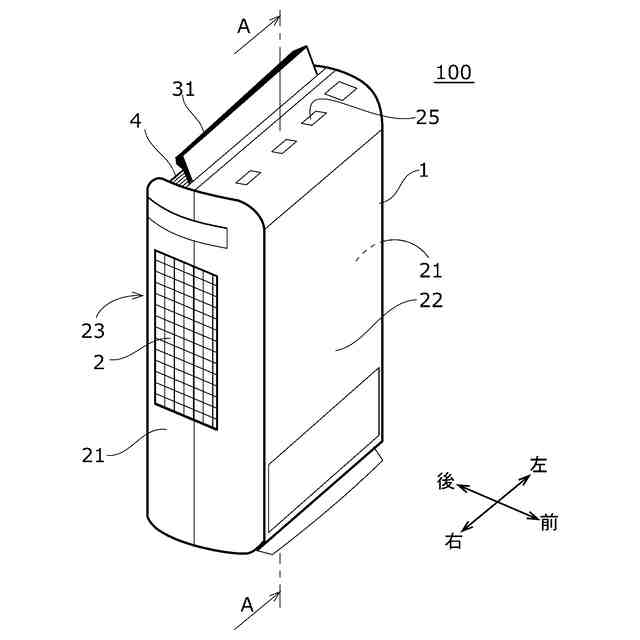

本開示の実施例に係る除湿装置を模式的に示す斜視図である。

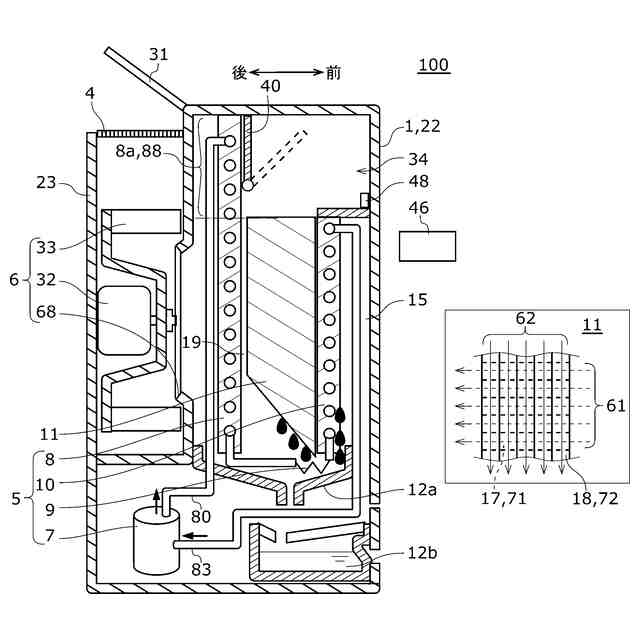

図１の除湿装置を模式的に示す側断面図である。

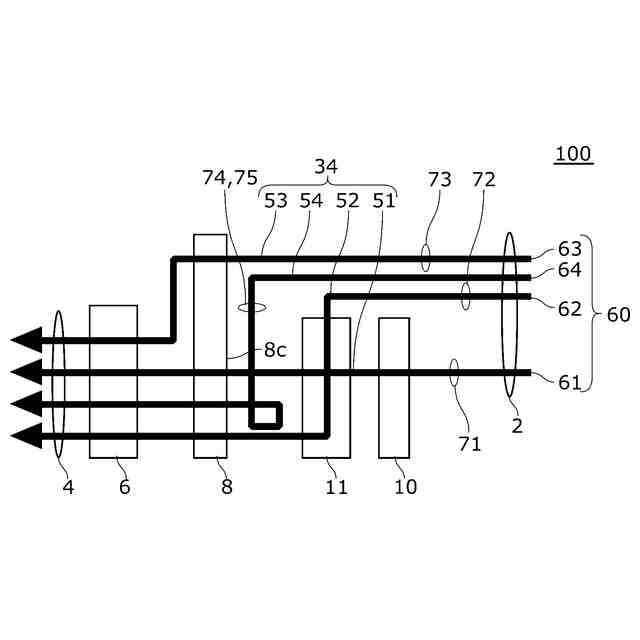

図１の除湿装置の空気通路を模式的に示す図である。

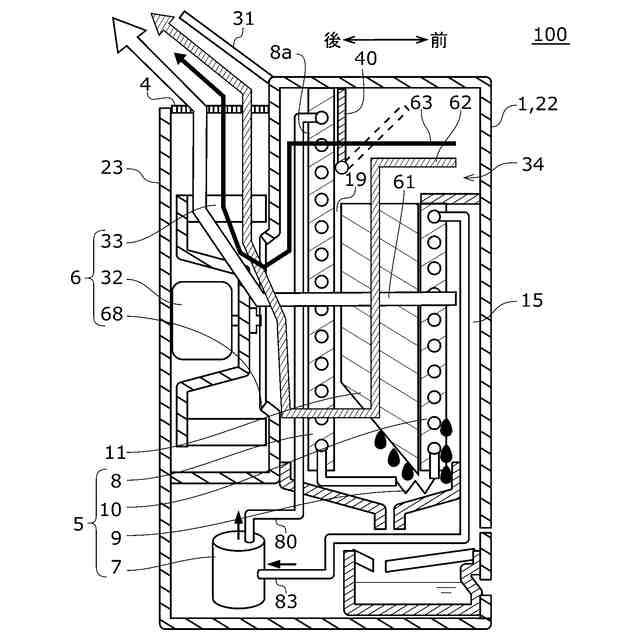

図１の除湿装置の空気の流れを模式的に示す図である。

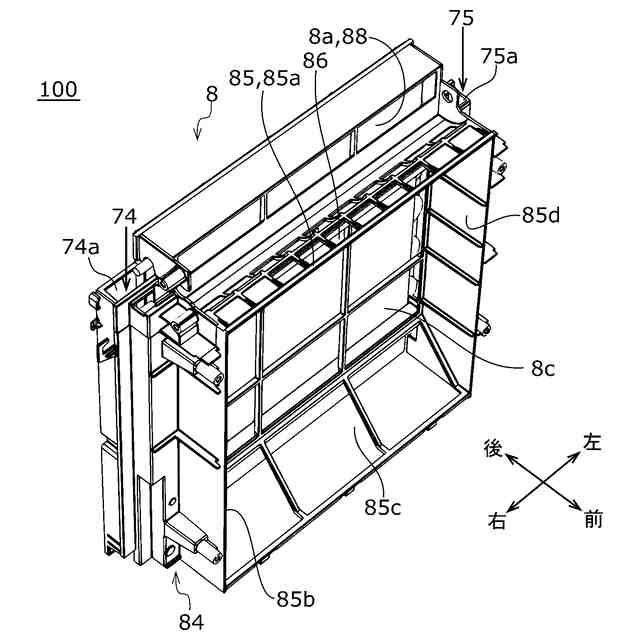

図１の除湿装置の放熱器を示す斜視図である。

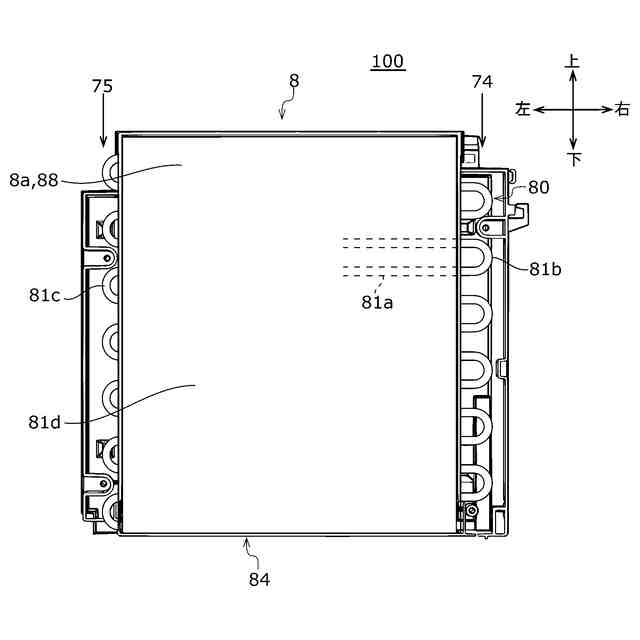

図１の除湿装置の放熱器を示す背面図である。

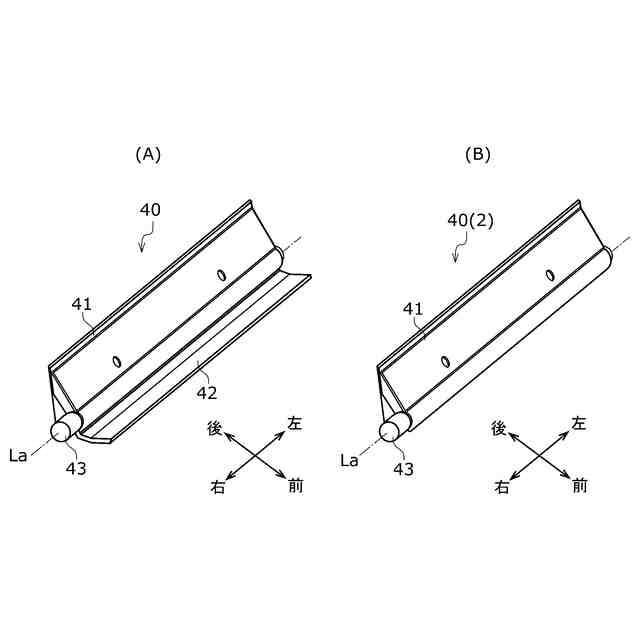

図１の除湿装置のダンパーの斜視図である。

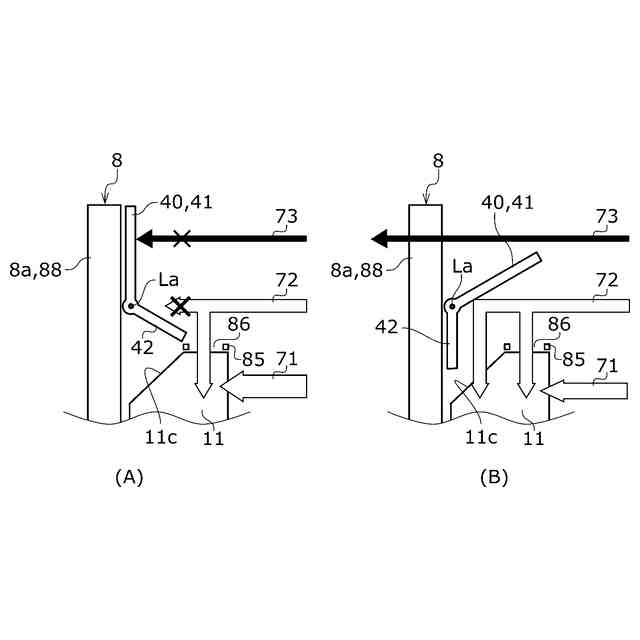

図１の除湿装置のダンパーの作用を模式的に示す図である。

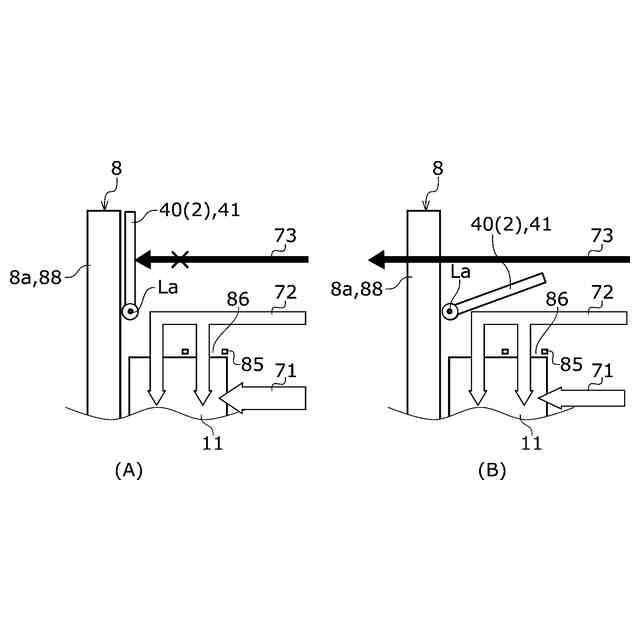

図１の除湿装置のダンパーの作用を模式的に示す別の図である。
図１の除湿装置のダンパーを制御するシステムを示すブロック図である。
放熱器の特定部分の別例を模式的に示す図である。
図１の除湿装置の送風機の吸気口と吸熱器とを模式的に示す正面図である。
図１の除湿装置の吸熱器側筒部と前面部とを模式的に示す斜視図である。
図１の除湿装置の吸熱器側筒部と吸熱器とを模式的に示す斜視図である。
吸熱器側筒部を模式的に示す平面図である。
【発明を実施するための形態】
【００１０】
以下、本開示を実施するための形態について添付図面を参照して説明する。以下に説明する実施例は、いずれも本開示の好ましい一具体例を示す。よって、以下の実施例で示される、数値、形状、材料、構成要素、構成要素の配置位置及び接続形態、並びに、ステップ（工程）及びステップの順序などは、一例であって本開示を限定する主旨ではない。したがって、以下の実施例における構成要素のうち、本開示の最上位概念を示す独立請求項に記載されていない構成要素については、任意の構成要素として説明される。また、各図において、実質的に同一の構成に対しては同一の符号を付しており、重複する説明は省略又は簡略化する。
（【００１１】以降は省略されています）
