公開番号2025117775
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024012674
出願日2024-01-31
発明の名称サポートプログラム
出願人ブラザー工業株式会社
代理人弁理士法人コスモス国際特許商標事務所
主分類G06F 3/12 20060101AFI20250805BHJP(計算;計数)
要約【課題】OS標準の汎用印刷プログラムが組み込まれた情報処理装置において、プリンタの現在の能力に対応し易い技術を提供すること。
【解決手段】補助プログラム42は、PC1に接続するプリンタ2に対応し、OS21が有する汎用印刷プログラム41をサポートする。汎用印刷プログラム41や補助プログラム42は、PC1のCPU11に、プリンタ2の能力を示す能力情報を取得させ、取得させた能力情報をメモリ12に記憶させ、記憶された能力情報に基づきプリンタ2に印刷を実行させるための印刷設定を受け付けさせる。補助プログラム42は、CPU11に、能力情報を更新するための操作を、ユーザIF13を介して受け付けさせる。補助プログラム42は、CPU11に、さらに、その操作を受け付けたことに応じて、プリンタ2から能力情報を取得させて、メモリ12に記憶された能力情報を更新させる。
【選択図】図1
特許請求の範囲【請求項１】
情報処理装置のコンピュータによって実行可能であり、前記情報処理装置と接続するプリンタに対応し、前記情報処理装置のオペレーティングシステムが有する汎用印刷プログラムをサポートするサポートプログラムであって、
前記汎用印刷プログラムと前記サポートプログラムとの少なくとも一方は、前記コンピュータに、前記プリンタとの通信によって、前記プリンタの能力を示す能力情報を取得させ、取得させた前記能力情報を前記情報処理装置のメモリに記憶させ、
前記汎用印刷プログラムおよび前記サポートプログラムは、前記コンピュータに、前記メモリに記憶された前記能力情報に基づき前記プリンタに印刷を実行させるための印刷設定を受け付けさせることが可能であり、
前記サポートプログラムは、前記コンピュータに、
前記能力情報を更新するための操作を、前記情報処理装置のユーザインタフェースを介して受け付ける受付処理を実行させ、
前記サポートプログラムは、前記コンピュータにさらに、
前記受付処理にて前記操作を受け付けたことに応じて、
前記プリンタから前記能力情報を取得して前記メモリに記憶された前記能力情報を更新する更新処理を実行させる、
ように構成されるサポートプログラム。
続きを表示（約 2,500 文字）【請求項２】
請求項１に記載されるサポートプログラムにおいて、
前記サポートプログラムは、前記コンピュータに、
前記受付処理にて前記操作を受け付けたことに応じて、前記汎用印刷プログラムに対して前記能力情報の更新を指示し、その指示によって、前記更新処理を実行させる、
ように構成されるサポートプログラム。
【請求項３】
請求項１に記載されるサポートプログラムにおいて、
前記サポートプログラムは、前記コンピュータに、
第１印刷設定画面に表示させるための表示データを生成する生成処理を実行させることが可能であり、前記第１印刷設定画面は、前記情報処理装置に組み込まれた編集アプリケーションプログラムによって表示可能な印刷設定画面であり、前記第１印刷設定画面には、前記能力情報を更新するための操作を受け付ける第１操作子が含まれており、生成された前記表示データが前記汎用印刷プログラムを介して前記編集アプリケーションプログラムに渡されることによって、前記表示データに従った前記第１印刷設定画面が表示され、
前記受付処理では、前記能力情報を更新するための前記操作として、前記第１印刷設定画面に含まれる前記第１操作子への操作を、前記情報処理装置の前記ユーザインタフェースを介して受け付ける、
ように構成されるサポートプログラム。
【請求項４】
請求項３に記載されるサポートプログラムにおいて、
前記サポートプログラムは、前記コンピュータに、
前記受付処理にて前記第１操作子への前記操作を受け付けたことに応じて前記更新処理を実行させた場合に、前記更新処理にて更新された前記能力情報が反映された前記第１印刷設定画面を表示させるための前記表示データを生成する前記生成処理を実行させ、生成された前記表示データが前記汎用印刷プログラムを介して前記編集アプリケーションプログラムに渡されることによって、表示されている前記第１印刷設定画面が更新される、
ように構成されるサポートプログラム。
【請求項５】
請求項１に記載されるサポートプログラムにおいて、
前記サポートプログラムは、前記コンピュータに、
前記サポートプログラムが有する印刷設定画面である第２印刷設定画面を表示する表示指示があった場合に、前記第２印刷設定画面を、前記情報処理装置の前記ユーザインタフェースを用いて表示する表示処理を実行させ、
前記サポートプログラムは、前記コンピュータにさらに、
前記第２印刷設定画面に含まれる設定項目のうち、変更される可能性がある前記プリンタの能力に対応する特定の項目への変更操作があった場合に、前記能力情報を更新するか否かの選択を、前記情報処理装置の前記ユーザインタフェースを介して受け付ける第１選択処理を実行させ、
前記受付処理では、前記能力情報を更新するための前記操作として、前記第１選択処理にて前記能力情報を更新する前記選択を、前記情報処理装置の前記ユーザインタフェースを介して受け付ける、
ように構成されるサポートプログラム。
【請求項６】
請求項５に記載されるサポートプログラムにおいて、
前記サポートプログラムは、前記コンピュータに、
前記受付処理にて前記能力情報を更新する前記選択を受け付け、前記更新処理を実行させた場合に、前記更新処理にて更新された前記能力情報に基づいて前記第２印刷設定画面を更新する第１画面更新処理を実行させる、
ように構成されるサポートプログラム。
【請求項７】
請求項１に記載されるサポートプログラムにおいて、
前記サポートプログラムは、前記コンピュータに、
前記サポートプログラムが有する印刷設定画面である第２印刷設定画面を表示する表示指示があった場合に、前記第２印刷設定画面を、前記情報処理装置の前記ユーザインタフェースを用いて表示する表示処理を実行させ、
前記サポートプログラムは、前記コンピュータにさらに、
前回に前記更新処理を実行してからの経過時間が閾値時間を超えている場合に、前記能力情報を更新するか否かの選択を、前記情報処理装置の前記ユーザインタフェースを介して受け付ける第２選択処理を実行させ、
前記受付処理では、前記能力情報を更新するための前記操作として、前記第２選択処理にて前記能力情報を更新する前記選択を、前記情報処理装置の前記ユーザインタフェースを介して受け付ける、
ように構成されるサポートプログラム。
【請求項８】
請求項１に記載されるサポートプログラムにおいて、
前記サポートプログラムは、前記コンピュータに、
前記サポートプログラムが有する印刷設定画面である第２印刷設定画面を表示する表示指示があった場合に、前記第２印刷設定画面を、前記情報処理装置の前記ユーザインタフェースを用いて表示する表示処理を実行させ、前記第２印刷設定画面には、前記能力情報を更新するための操作を受け付ける第２操作子が含まれており、
前記受付処理では、前記能力情報を更新するための前記操作として、前記第２印刷設定画面に含まれる前記第２操作子への操作を、前記情報処理装置の前記ユーザインタフェースを介して受け付ける、
ように構成されるサポートプログラム。
【請求項９】
請求項８に記載されるサポートプログラムにおいて、
前記サポートプログラムは、前記コンピュータに、
前記受付処理にて前記第２操作子への前記操作を受け付け、前記更新処理を実行させた場合に、前記更新処理にて更新された前記能力情報に基づいて前記第２印刷設定画面を更新する第２画面更新処理を実行させる、
ように構成されるサポートプログラム。

発明の詳細な説明【技術分野】
【０００１】
本明細書に開示される技術分野は、プリンタの制御をサポートするサポートプログラムに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
近年、プリンタベンダから提供されるプリンタドライバを利用せず、オペレーティングシステム（ＯＳ）の一部を構成するＯＳ標準の汎用印刷プログラムによってプリンタを制御する技術が実用化されている。この技術では、ＯＳがプリンタを検知するとＯＳ標準の汎用印刷プログラムとの関連付けを行い、以後、そのプリンタに対する印刷指示を受け付けた場合に、プリンタベンダから提供されるプリンタドライバを用いずに、ＯＳ標準の汎用印刷プログラムが印刷データを生成することで、ＯＳ標準の汎用印刷プログラムによる印刷が可能になる。
【０００３】
ＯＳ標準の汎用印刷プログラムに関連する技術を開示した文献としては、例えば特許文献１がある。特許文献１には、汎用印刷プログラムをサポートするサポートプログラムであって、プリンタが選択されるタイミングにおいて、プリンタの能力情報に基づく能力依拠情報がキャッシュされていれば、そのキャッシュされている能力依拠情報を読み出し、キャッシュされていなければプリンタから能力情報を取得し、その取得された能力情報に基づく能力依拠情報をキャッシュする構成が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－１３６０９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
プリンタの能力は、増設トレイの着脱等、プリンタの状況によって変化する。そのため、特許文献１の構成のようにプリンタの選択時にプリンタの能力情報を取得してその能力情報に基づくデータをキャッシュしておき、その後、そのキャッシュした能力情報を利用する場合、プリンタの現在の能力に対応できない場合がある。
【課題を解決するための手段】
【０００６】
上述した課題の解決を目的としてなされたサポートプログラムは、情報処理装置のコンピュータによって実行可能であり、前記情報処理装置と接続するプリンタに対応し、前記情報処理装置のオペレーティングシステムが有する汎用印刷プログラムをサポートするサポートプログラムであって、前記汎用印刷プログラムと前記サポートプログラムとの少なくとも一方は、前記コンピュータに、前記プリンタとの通信によって、前記プリンタの能力を示す能力情報を取得させ、取得させた前記能力情報を前記情報処理装置のメモリに記憶させ、前記汎用印刷プログラムおよび前記サポートプログラムは、前記コンピュータに、前記メモリに記憶された前記能力情報に基づき前記プリンタに印刷を実行させるための印刷設定を受け付けさせることが可能であり、前記サポートプログラムは、前記コンピュータに、前記能力情報を更新するための操作を、前記情報処理装置のユーザインタフェースを介して受け付ける受付処理を実行させ、前記サポートプログラムは、前記コンピュータにさらに、前記受付処理にて前記操作を受け付けたことに応じて、前記プリンタから前記能力情報を取得して前記メモリに記憶された前記能力情報を更新する更新処理を実行させる、ように構成されている。
【０００７】
本明細書に開示されるサポートプログラムは、情報処理装置のコンピュータに、能力情報を更新するための操作を、情報処理装置のユーザインタフェースを介して受け付けさせる。サポートプログラムは、その操作を受け付けたことに応じて、コンピュータに、プリンタから能力情報を取得させて更新させる。従って、その操作を受け付けた後は、コンピュータは、その時点でのプリンタの能力情報を反映した印刷設定を利用できる。これにより、プリンタを選択した後であっても、ユーザによるその操作を受け付けることで、プリンタの能力の変化に対応できる可能性が高い。
【０００８】
上記サポートプログラムが組み込まれた情報処理装置、サポートプログラムを格納するコンピュータにて読取可能な記憶媒体、及びサポートプログラムの機能を実現するための制御方法も、新規で有用である。
【発明の効果】
【０００９】
本明細書に開示される技術によれば、ＯＳ標準の汎用印刷プログラムが組み込まれた情報処理装置において、プリンタの現在の能力に対応し易い技術が実現される。
【図面の簡単な説明】
【００１０】

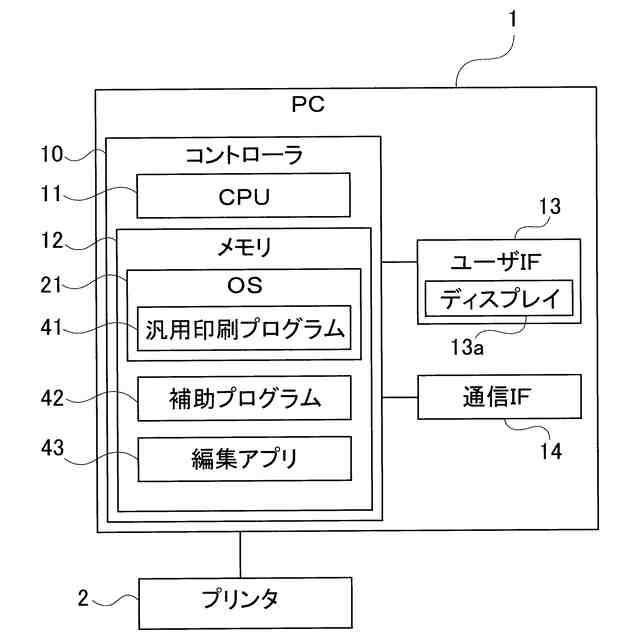

ＰＣの電気的構成の概略を示すブロック図である。

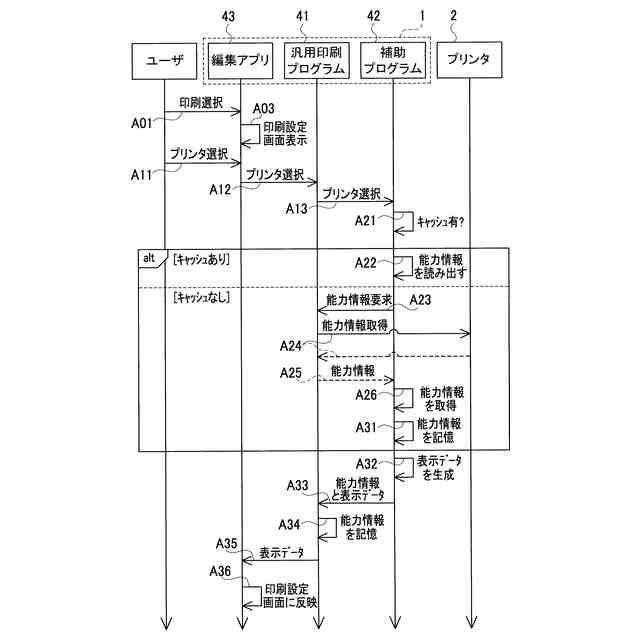

印刷設定手順の例を示すシーケンス図である。

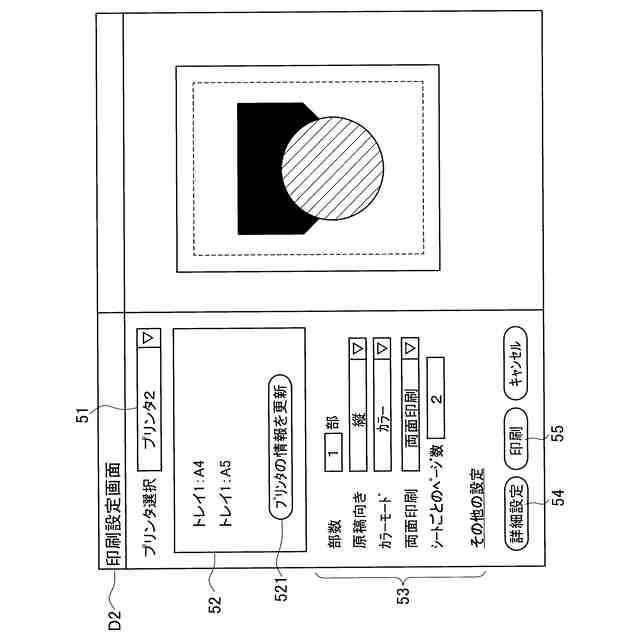

印刷設定画面の例を示す説明図である。

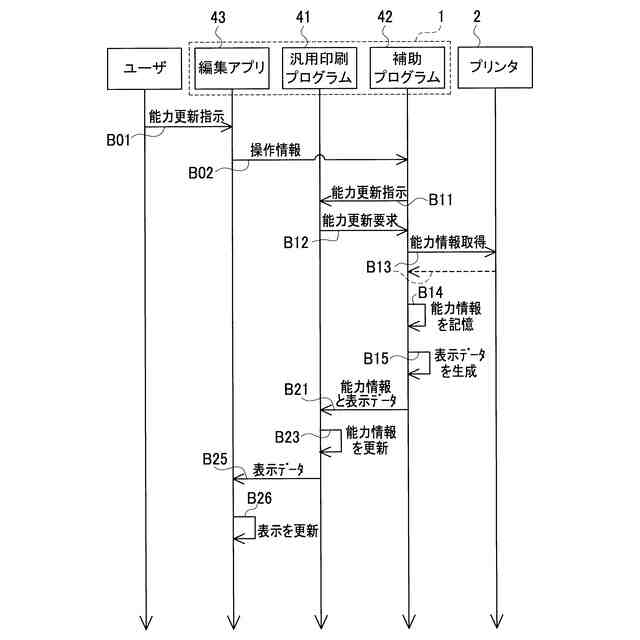

更新操作受付手順の例を示すシーケンス図である。

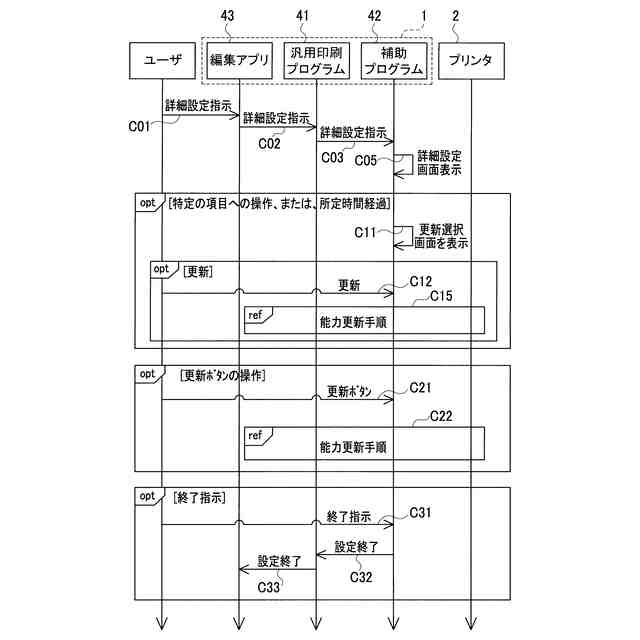

詳細設定手順の例を示すシーケンス図である。
詳細設定画面の例を示す説明図である。

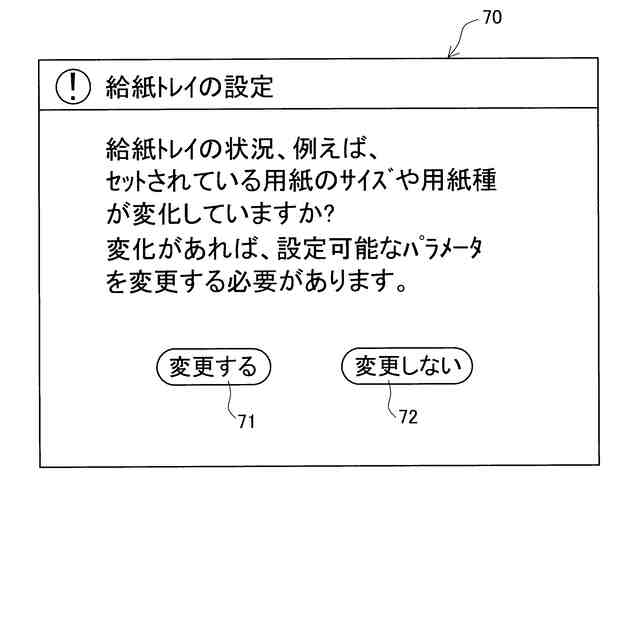

更新選択画面の例を示す説明図である。

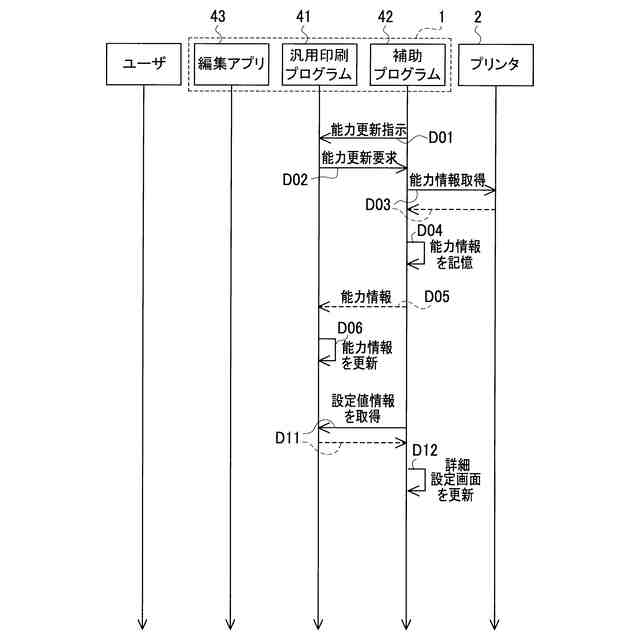

能力更新手順の例を示すシーケンス図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
