公開番号2025119471
公報種別公開特許公報(A)
公開日2025-08-14
出願番号2024014372
出願日2024-02-01
発明の名称流路切替え器、システム、及び流路切替え方法
出願人テルモ株式会社
代理人個人,個人,個人,個人
主分類A61M 25/10 20130101AFI20250806BHJP(医学または獣医学;衛生学)
要約【課題】カテーテルのバルーン内の空気を流体に自動的に置換可能な、操作性の高いデバイスを提供する。
【解決手段】流路切替え器は、第1シリンダと、前記第1シリンダ内を摺動する第1シールと、前記第1シリンダの、前記第1シールの一方側に接続された空気流路と、前記空気流路に接続されるとともに、前記第1シリンダに接続されて前記第1シールにより開閉される第1バイパス流路と、第2シリンダと、前記第1シールと連動して前記第2シリンダ内を摺動する第2シールと、前記第2シリンダの、前記第2シールの一方側に接続された流体流路と、前記流体流路に接続されるとともに、前記第2シリンダに接続されて前記第2シールにより開閉される第2バイパス流路と、前記第1シリンダの、前記第1シールの他方側に接続されるとともに、前記第2シリンダに接続されて前記第2シールにより開閉されるカテーテル接続流路とを備える。

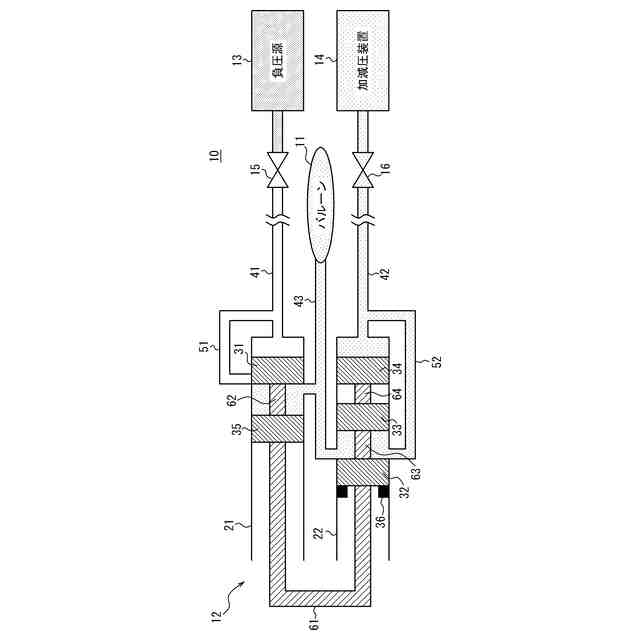

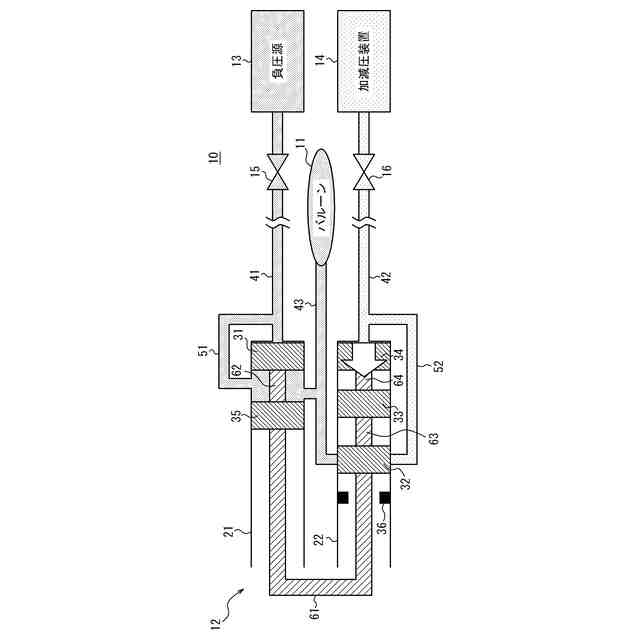

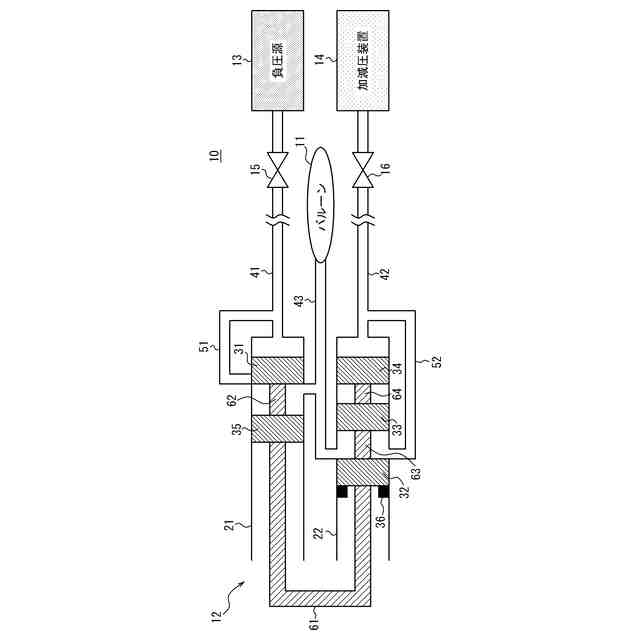

【選択図】図1
特許請求の範囲【請求項１】
カテーテルに取り付けられたバルーンから吸引される空気と前記バルーンに供給される流体との流路を切り替える流路切替え器であって、
第１シリンダと、
前記第１シリンダ内を摺動する第１シールと、
前記第１シリンダの、前記第１シールの一方側に接続された空気流路と、
前記空気流路に接続されるとともに、前記第１シリンダに接続されて前記第１シールにより開閉される第１バイパス流路と、
第２シリンダと、
前記第１シールと連動して前記第２シリンダ内を摺動する第２シールと、
前記第２シリンダの、前記第２シールの一方側に接続された流体流路と、
前記流体流路に接続されるとともに、前記第２シリンダに接続されて前記第２シールにより開閉される第２バイパス流路と、
前記第１シリンダの、前記第１シールの他方側に接続されるとともに、前記第２シリンダに接続されて前記第２シールにより開閉されるカテーテル接続流路と
を備える流路切替え器。
続きを表示（約 1,500 文字）【請求項２】
前記第１シリンダの開口された一端と、前記第２シリンダの開口された一端とを通じて、前記第１シールと前記第２シールとを連結する連結材を更に備える、請求項１に記載の流路切替え器。
【請求項３】
前記第１シールが前記第１バイパス流路を開放する第１開放位置に移動すると、前記第２シールが前記第１シールと連動して前記第２バイパス流路と前記カテーテル接続流路とを閉鎖する第２閉鎖位置に移動し、
前記第２シールが前記第２バイパス流路と前記カテーテル接続流路とを開放する第２開放位置に移動すると、前記第１シールが前記第２シールと連動して前記第１バイパス流路を閉鎖する第１閉鎖位置に移動する、請求項１に記載の流路切替え器。
【請求項４】
前記第２シリンダは、前記第２シールの、前記第２閉鎖位置から前記第２開放位置に向かう方向への移動の範囲を制限するストッパを有する、請求項３に記載の流路切替え器。
【請求項５】
前記第２シールと連動して前記第２シリンダ内を摺動する第３シールと、
前記第２シールから前記第３シールにより隔てられて前記第２シリンダ内を摺動する第４シールと
を更に備え、
前記流体流路は、前記第２シリンダの、前記第４シールの前記第３シールとは反対側に接続され、
前記第２バイパス流路と前記カテーテル接続流路とは、前記第２シリンダの、前記第３シールの前記第４シールとは反対側に接続されている、請求項１に記載の流路切替え器。
【請求項６】
前記第２シールが前記第１シールと連動して前記第２バイパス流路と前記カテーテル接続流路とを閉鎖する第２閉鎖位置に移動すると、前記第３シールが前記第２シールと連動して移動し、前記第４シールが前記第３シールにより押されて移動し、
前記第３シールが前記第４シールにより押されて移動すると、前記第２シールが前記第３シールと連動して前記第２バイパス流路と前記カテーテル接続流路とを開放する第２開放位置に移動し、
前記第４シールが単独で前記第３シールから離れて移動すると、前記第３シールが移動せず、前記第２シールが前記第２開放位置に停留する、請求項５に記載の流路切替え器。
【請求項７】
請求項１から請求項６のいずれか１項に記載の流路切替え器と、
前記空気流路に接続される負圧源と、
前記流体流路に接続される加減圧装置と
を備えるシステム。
【請求項８】
第１シリンダの、前記第１シリンダ内を摺動する第１シールの一方側に接続された空気流路に負圧源を接続することと、
第２シリンダの、前記第１シールと連動して前記第２シリンダ内を摺動する第２シールの一方側に接続された流体流路に加減圧装置を接続することと、
前記第１シリンダの、前記第１シールの他方側と、前記第２シリンダとに接続されたカテーテル接続流路に、バルーンが取り付けられたカテーテルを接続することと、

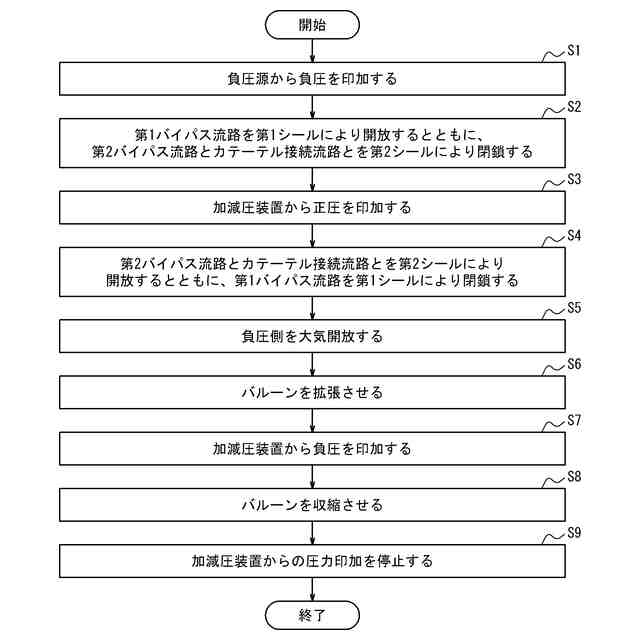

前記負圧源から負圧を印加して、前記空気流路と前記第１シリンダとに接続された第１バイパス流路を前記第１シールにより開放するとともに、前記流体流路と前記第２シリンダとに接続された第２バイパス流路と、前記カテーテル接続流路とを前記第２シールにより閉鎖することで、前記バルーンから空気を吸引することと、
前記加減圧装置から正圧を印加して、前記第２バイパス流路と前記カテーテル接続流路とを前記第２シールにより開放するとともに、前記第１バイパス流路を前記第１シールにより閉鎖することで、前記バルーンに流体を供給することと
を含む流路切替え方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、流路切替え器、システム、及び流路切替え方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１及び特許文献２には、カテーテルに接続して使用される医療用活栓及び流体投与装置がそれぞれ開示されている。特許文献３には、アクチュエータを用いて流路を切り替える活栓駆動装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開平０７－１００２１２号公報
特開平０９－１７３４７０号公報
特開２０１５－０４８９４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
体内に挿入されるバルーンカテーテルは、拡張媒体の注入量に応じて拡張及び収縮するバルーンを有する。バルーンカテーテルの使用に際しては、バースト時の空気塞栓リスク低減のために、バルーン内の空気を抜き、造影剤又は生理食塩水などの流体に置換する必要がある。
【０００５】
一般的な手技では、流体で満たされたシリンジをバルーンカテーテルに接続して陰圧をかけ、バルーン内を陰圧にすることで置換を実現している。この置換を自動化するために、空気吸引ラインと流体供給ラインとを分割する手法が考えられる。
【０００６】
空気吸引ラインと流体供給ラインとを分割した場合、空気吸引時に流体まで吸引されないように、また流体供給時に流体が吸引側まで到達しないように、弁が必要となる。そこで、電磁弁など、アクチュエータで駆動される弁を用いたデバイスを構成することが考えられる。しかし、そのようなデバイスは、質量及びサイズが大きくなり、操作性が低下するおそれがある。しかも、清潔域での使用時には、カバーが必要になる。そのため、アクチュエータを必要としない、受動素子を用いたデバイスを構成することが望ましい。しかし、そのようなデバイスにおいては、負圧による吸引と、流体による置換との流れ方向が逆となるため、単なる逆止弁は不適である。
【０００７】
本開示の目的は、カテーテルのバルーン内の空気を流体に自動的に置換可能な、操作性の高いデバイスを提供することである。
【課題を解決するための手段】
【０００８】
本開示の幾つかの態様を以下に示す。
【０００９】
［１］
カテーテルに取り付けられたバルーンから吸引される空気と前記バルーンに供給される流体との流路を切り替える流路切替え器であって、
第１シリンダと、
前記第１シリンダ内を摺動する第１シールと、
前記第１シリンダの、前記第１シールの一方側に接続された空気流路と、
前記空気流路に接続されるとともに、前記第１シリンダに接続されて前記第１シールにより開閉される第１バイパス流路と、
第２シリンダと、
前記第１シールと連動して前記第２シリンダ内を摺動する第２シールと、
前記第２シリンダの、前記第２シールの一方側に接続された流体流路と、
前記流体流路に接続されるとともに、前記第２シリンダに接続されて前記第２シールにより開閉される第２バイパス流路と、
前記第１シリンダの、前記第１シールの他方側に接続されるとともに、前記第２シリンダに接続されて前記第２シールにより開閉されるカテーテル接続流路と
を備える流路切替え器。
【００１０】
［２］
前記第１シリンダの開口された一端と、前記第２シリンダの開口された一端とを通じて、前記第１シールと前記第２シールとを連結する連結材を更に備える、［１］に記載の流路切替え器。
（【００１１】以降は省略されています）
