公開番号2025119758
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2024014738
出願日2024-02-02
発明の名称浴槽及び浴室
出願人株式会社LIXIL
代理人弁理士法人グランダム特許事務所
主分類A47K 3/06 20060101AFI20250807BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】シート製の浴槽本体を備えた浴槽において、浴槽本体自体の形状を変更できること。
【解決手段】浴槽10は、浴槽本体30と、形状変更部50とを備える。浴槽本体30は、吊り下げた状態において湯水を溜めて使用するシート製である。形状変更部50は、使用状態の浴槽本体30の形状を変更するために操作する操作部(引手62A)を有する。形状変更部50は、浴槽本体30を形成するシートの一部を寄せたり広げたりして、浴槽本体30の形状を変更する。

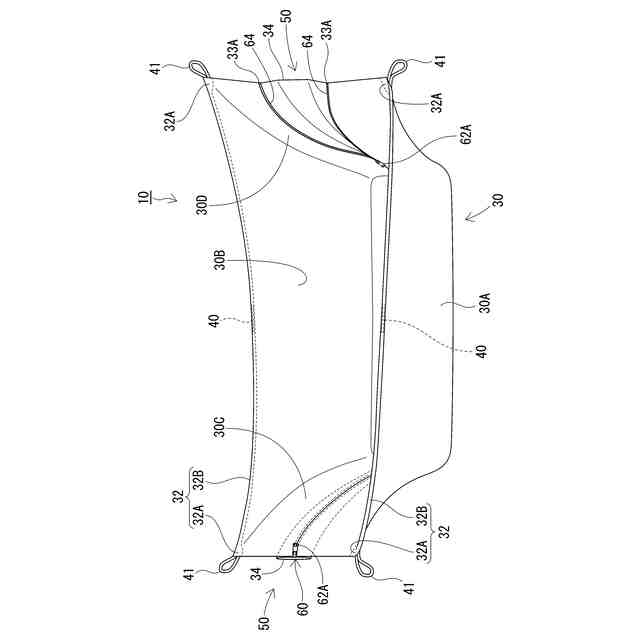

【選択図】図5
特許請求の範囲【請求項１】
吊り下げた状態において湯水を溜めて使用するシート製の浴槽本体と、
使用状態の前記浴槽本体の形状を変更するために操作する操作部を有する形状変更部と、
を備えている、浴槽。
続きを表示（約 450 文字）【請求項２】
前記形状変更部は、前記浴槽本体を形成するシートの一部を寄せたり広げたりして、前記浴槽本体の形状を変更する、請求項１に記載の浴槽。
【請求項３】
前記形状変更部は、前記浴槽本体を形成するシートの一部が前記浴槽本体の側壁部として機能する場合と、
前記一部が前記浴槽本体の側壁部として機能しない場合とのいずれかに変更することができる、請求項１及び請求項２のいずれか一項に記載の浴槽。
【請求項４】
前記形状変更部は、前記浴槽本体の形状を変更するように設けられたファスナーである、請求項１及び請求項２のいずれか一項に記載の浴槽。
【請求項５】
前記形状変更部は、
ロープと、
前記浴槽本体に設けられ、前記ロープを通す通過部と、
を有している、請求項１及び請求項２のいずれか一項に記載の浴槽。
【請求項６】
請求項１及び請求項２のいずれか一項に記載の浴槽を吊り下げる吊り下げ部を備えている、浴室。

発明の詳細な説明【技術分野】
【０００１】
本開示は、浴槽及び浴室に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１は従来の浴槽を開示している。この浴槽は、シート製の浴槽本体を備えている。シート製の浴槽本体は、合成繊維などで構成された防水シートで構成され、変形性を有する。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－２６０１８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１において、浴槽本体は、シートの弾力性、伸縮性によって変形可能である。このような特許文献１は、浴槽本体自体の形状を所定形状に変形させることは想定していない。
【０００５】
本開示は、シート製の浴槽本体を備えた浴槽において、浴槽本体自体の形状を変更できることを解決すべき課題とする。
【課題を解決するための手段】
【０００６】
本開示に係る浴槽は、吊り下げた状態において湯水を溜めて使用するシート製の浴槽本体と、使用状態の前記浴槽本体の形状を変更するために操作する操作部を有する形状変更部と、を備えている。
【０００７】
本開示に係る浴室は、浴槽を吊り下げる吊り下げ部を備えている。
【図面の簡単な説明】
【０００８】

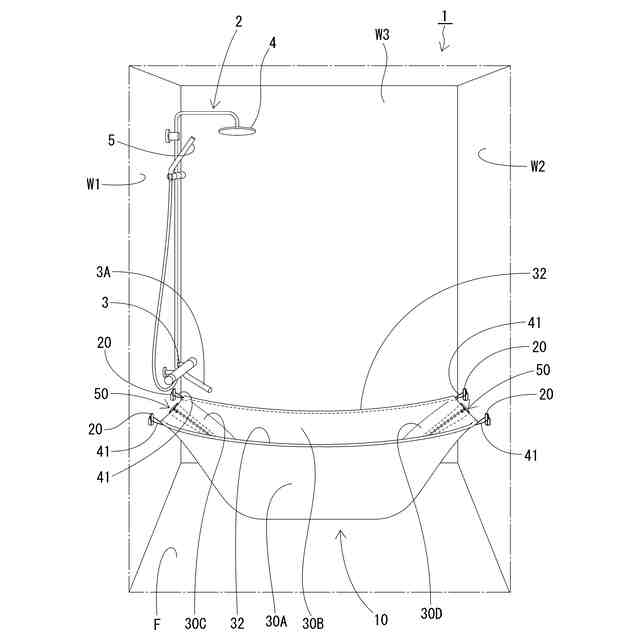

実施形態１に係る浴室を概略的に示す図であり、浴槽を吊り下げた状態を示す。

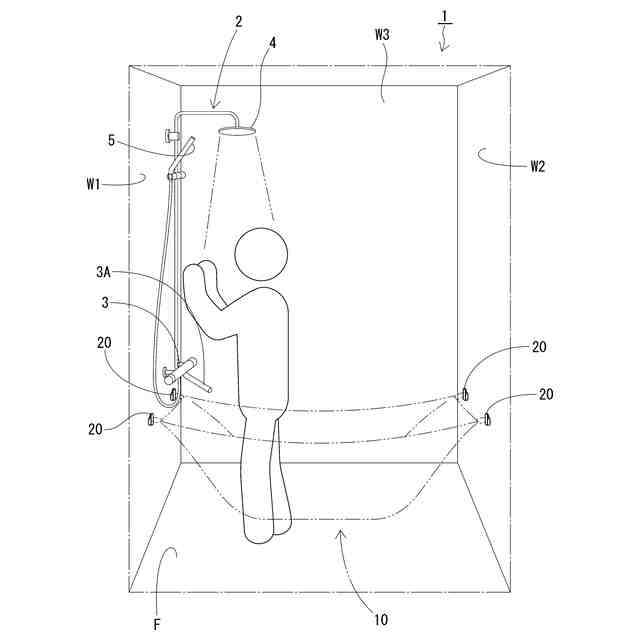

実施形態１に係る浴室を概略的に示す図であり、浴槽を取り外した状態を示す。

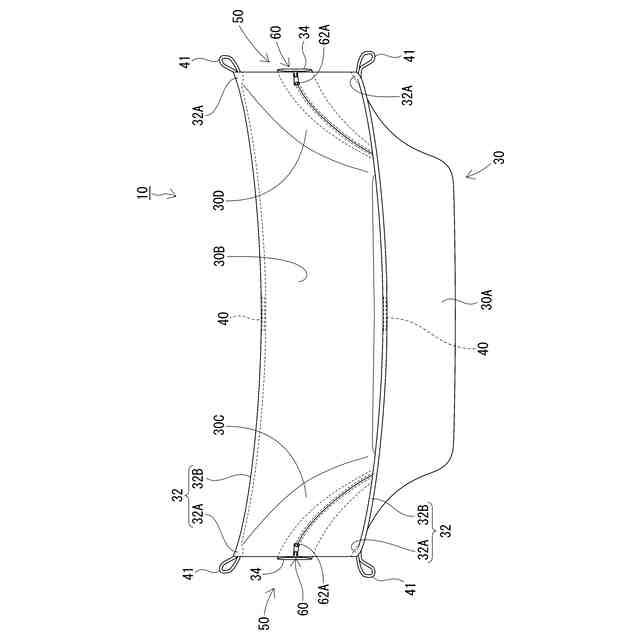

実施形態１に係る浴槽を示す斜視図である。

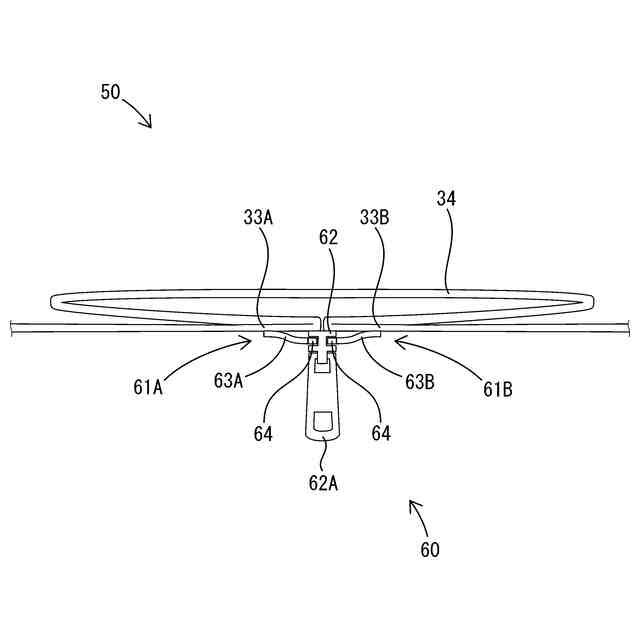

実施形態１に係る形状変更部を説明するための図であり、浴槽本体が図３に示す形状にある状態を示す。
実施形態１に係る浴槽を示す斜視図であり、図３に示す状態から形状を変更した状態を示す。

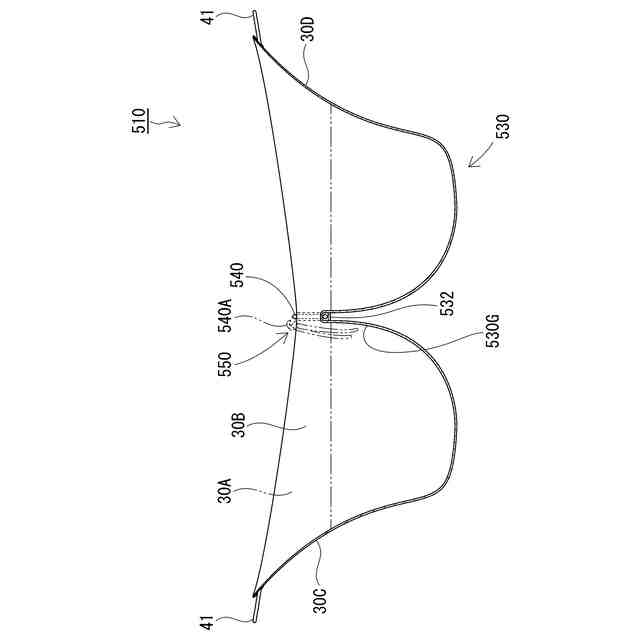

実施形態２に係る浴槽を示す斜視図である。

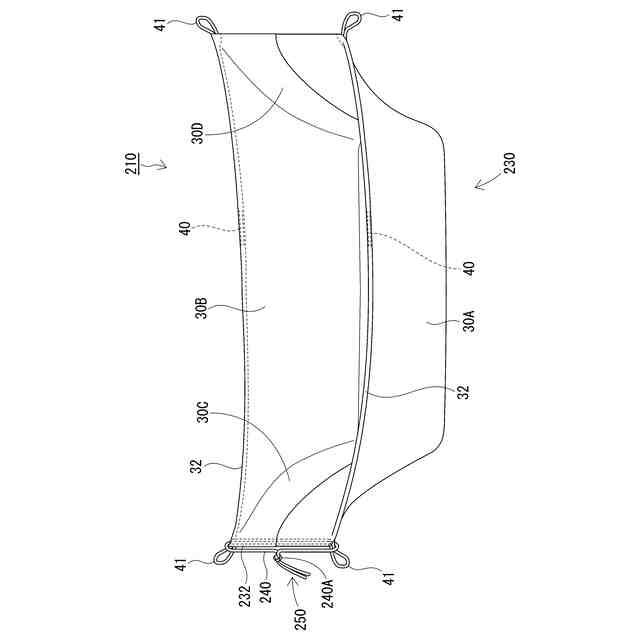

他の実施形態に係る浴槽（その１）を説明するための図である。

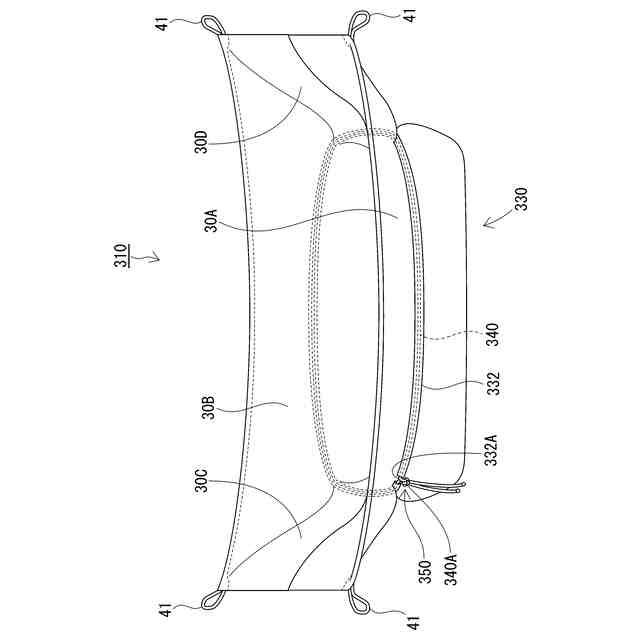

他の実施形態に係る浴槽（その２）を説明するための図である。

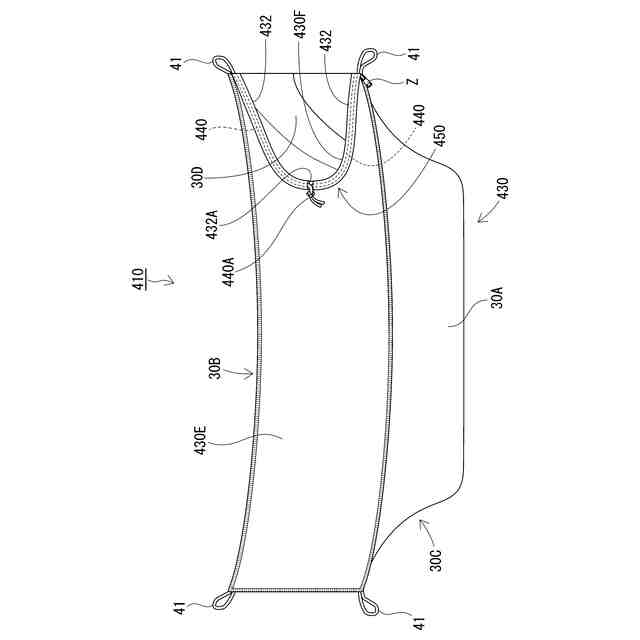

他の実施形態に係る浴槽（その３）を説明するための図である。
【発明を実施するための形態】
【０００９】
最初に本開示の実施形態を列記して説明する。下記の複数の実施形態を、矛盾を生じない範囲で任意に組み合わせたものも、発明を実施するための形態に含まれる。
本開示に係る浴槽は、
［１］吊り下げた状態において湯水を溜めて使用するシート製の浴槽本体と、
使用状態の前記浴槽本体の形状を変更するために操作する操作部を有する形状変更部と、
を備えている。
［２］上記［１］の浴槽において、前記形状変更部は、前記浴槽本体を形成するシートの一部を寄せたり広げたりして、前記浴槽本体の形状を変更する。
［３］上記［１］及び［２］のいずれかの浴槽において、前記形状変更部は、前記浴槽本体を形成するシートの一部が前記浴槽本体の側壁部として機能する場合と、前記一部が前記浴槽本体の側壁部として機能しない場合とのいずれかに変更することができる。
［４］上記［１］から［３］までのいずれかの浴槽において、前記形状変更部は、シート状の前記浴槽本体の形状を変更するように設けられたファスナーである。
［５］上記［１］及び［２］のいずれかの浴槽において、前記形状変更部は、ロープと、前記浴槽本体に設けられ、前記ロープを通す通過部と、を有している。
［６］本開示に係る浴室は、上記［１］から［５］までのいずれかの浴槽を吊り下げる吊り下げ部を備えている。
【００１０】
＜実施形態１＞
本開示に係る浴槽、及び浴室を具体化した実施形態１の浴槽１０、及び浴室１について、図面を参照しつつ説明する。浴槽１０は、図１及び図２に示すように、浴室１に配置される。浴室１は直方体状をなしている。浴室１は、壁Ｗ１，Ｗ２，Ｗ３、及び床Ｆを備えている。浴室１は、床Ｆの平面視における四方のうちの三方側を壁Ｗ１，Ｗ２，Ｗ３によって囲い、他の一方側に図示しない出入口が形成された壁が配置されている。
（【００１１】以降は省略されています）
