公開番号2025120427
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2025098575,2022527126
出願日2025-06-12,2020-11-11
発明の名称カメラモジュール
出願人エルジーイノテックカンパニーリミテッド
代理人個人,個人,個人,個人,個人
主分類G03B 30/00 20210101AFI20250807BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】空間効率性を向上させて組み立て工程を最適化できるカメラモジュールを提供する。

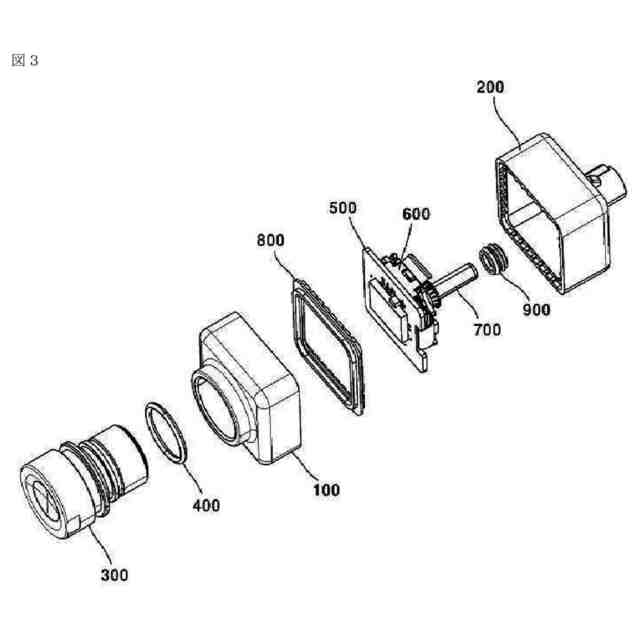

【解決手段】カメラモジュールは、第1ハウジングと、前記第1ハウジングに配置されるレンズモジュールと、前記第1ハウジングに結合する第2ハウジングと、前記第1ハウジングと前記第2ハウジングの内部空間に配置される基板と、前記基板に配置されるイメージセンサーと、前記第1ハウジングと前記第2ハウジングとの間に配置される接着部材を含み、前記第2ハウジングは、前記基板が配置される段差部と、前記第2ハウジングの内側面に形成されて、前記基板の側面と接触する突起部を含む。
【選択図】図1
特許請求の範囲【請求項１】
第１ハウジングと、
前記第１ハウジングに配置されるレンズモジュールと、
前記第１ハウジングに結合する第２ハウジングと、
前記第１ハウジングと前記第２ハウジングの内部空間に配置される基板と、
前記基板に配置されるイメージセンサーと、
前記第１ハウジングと前記第２ハウジングとの間に配置される接着部材を含み、

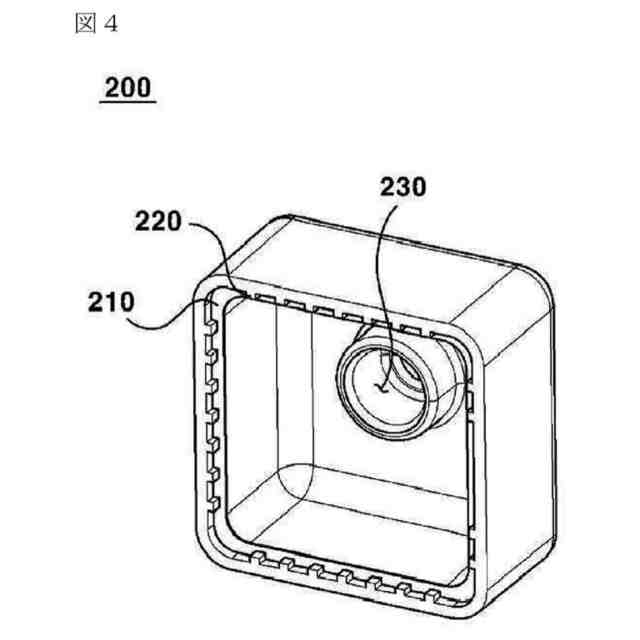

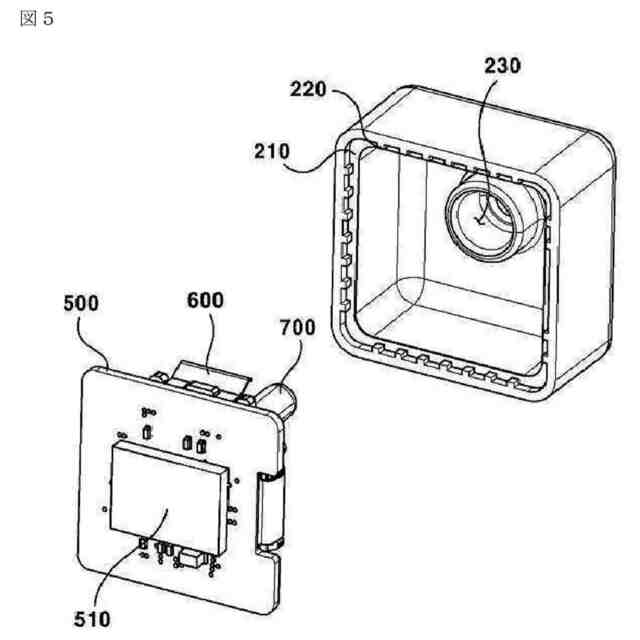

前記第２ハウジングは、前記基板が配置される段差部と、前記第２ハウジングの内側面に形成されて、前記基板の側面と接触する突起部を含む、カメラモジュール。
続きを表示（約 820 文字）【請求項２】
前記突起部は、複数の突起を含む、請求項１に記載のカメラモジュール。
【請求項３】
前記複数の突起部と前記基板との間に離隔空間が形成されて、
前記接着部材は、前記離隔空間に配置される、請求項２に記載のカメラモジュール。
【請求項４】

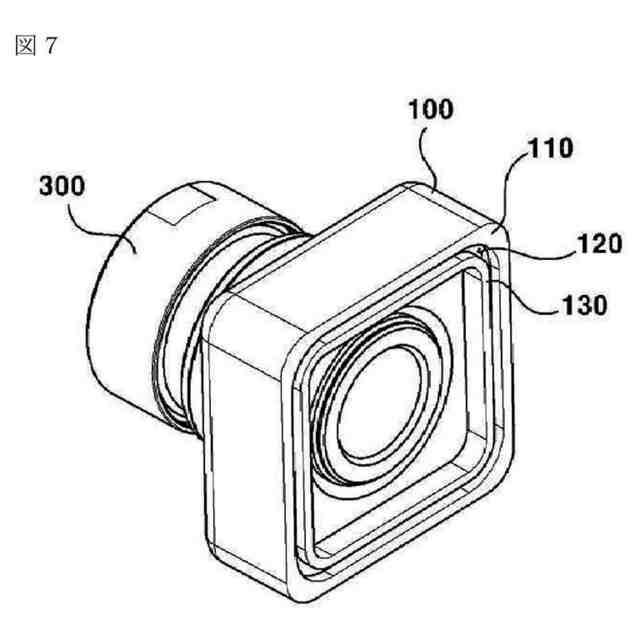

前記第１ハウジングは、下面に形成される溝を含み、
前記溝は、前記離隔空間と対向する、請求項３に記載のカメラモジュール。
【請求項５】
前記突起部は、前記段差部に配置される、請求項１に記載のカメラモジュール。
【請求項６】
前記第１ハウジングは、下面に形成される溝を含み、
前記溝は、前記突起部と対向する、請求項１に記載のカメラモジュール。
【請求項７】
前記第１ハウジングの下面は、前記溝の外側に配置される第１面と、内側に配置される第２面を含み、
前記第１面と前記第２面は、同一平面上に配置される、請求項６に記載のカメラモジュール。
【請求項８】
前記接着部材は、前記第１ハウジングの第１面と、第２面と、前記第１ハウジングの溝と、前記第２ハウジングの上面と、前記第２ハウジングの前記突起部と、前記第２ハウジングの段差部との間に配置される、請求項７に記載のカメラモジュール。
【請求項９】
第１ハウジングと、
前記第１ハウジングに配置されるレンズモジュールと、
前記第１ハウジングに結合する第２ハウジングと、
前記第１ハウジングと前記第２ハウジングの内部空間に配置される基板と、
前記基板に配置されるイメージセンサーと、
前記第１ハウジングと前記第２ハウジングとの間に配置される接着部材を含み、
前記接着部材は、前記第２ハウジングの内面と前記基板の側面との間に配置される、カメラモジュール。

発明の詳細な説明【技術分野】
【０００１】
本実施例は、カメラモジュールに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
以下で記述される内容は、本実施例に対する背景情報を提供するだけであり、従来技術を記載したものではない。
【０００３】
近年、超小型カメラモジュールが開発されていて、超小型カメラモジュールは、スマートフォン、ノートブック、ゲーム機などの小型電子製品に広く使われている。
【０００４】
自動車が大衆に広く普及するにつれ、超小型カメラは、小型電子製品だけでなく車両にも多く使われている。例えば、車両の保護または交通事故の客観的な資料のためのブラックボックスカメラ、車両の後尾の死角を運転者が画面を介してモニタリングすることができるようにして、車両の後進時に安全を期することができるようにする後方監視カメラ、車両の周辺をモニタリングできる周辺感知カメラなどが備えられる。
【０００５】
カメラは、レンズと、前記レンズを収容するレンズホルダーと、前記レンズに集まった被写体のイメージを電気信号に変換させるイメージセンサーと、前記イメージセンサーが実装されるプリント回路基板が備わることができる。前記カメラの外形をなすハウジングは、内部部品が水分を含む異物によって汚染されるのを防止するために、全領域が密閉された構造からなる。
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本実施例は、空間効率性を向上させて組み立て工程を最適化できるカメラモジュールを提供する。
【課題を解決するための手段】
【０００７】
一実施例として、カメラモジュールは、第１ハウジングと、前記第１ハウジングに配置されるレンズモジュールと、前記第１ハウジングに結合する第２ハウジングと、前記第１ハウジングと前記第２ハウジングの内部空間に配置される基板と、前記基板に配置されるイメージセンサーと、前記第１ハウジングと前記第２ハウジングとの間に配置される接着部材を含み、前記第２ハウジングは、前記基板が配置される段差部と、前記第２ハウジングの内側面に形成されて、前記基板の側面と接触する突起部を含む。
【０００８】
また、前記突起部は、複数の突起を含むことができる。
【０００９】
また、前記複数の突起部と前記基板との間に離隔空間が形成されて、前記接着部材は、前記離隔空間に配置されることができる。
【００１０】
また、前記第１ハウジングは、下面に形成される溝を含み、前記溝は、前記離隔空間と対向することができる。
（【００１１】以降は省略されています）
