公開番号2025122094
公報種別公開特許公報(A)
公開日2025-08-20
出願番号2025084676,2023152378
出願日2025-05-21,2021-11-24
発明の名称インクジェット記録装置およびインクジェット記録方法
出願人京セラ株式会社
代理人弁理士法人三協国際特許事務所
主分類B41J 2/01 20060101AFI20250813BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】画像位置によっては、前処理液の着弾から後処理液の着弾までの時間にばらつきが生じ、その結果画像品質のばらつきが生じやすいという問題があった。
【解決手段】インクジェット記録装置は、搬送部と、キャリッジと、複数のインクヘッド列と、前処理ヘッドと、後処理ヘッドとを備える。前処理ヘッドは、非発色性の前処理液を吐出する。後処理ヘッドは、非発色性の後処理液を吐出する。主走査方向の最も一端側に配置されるヘッドを一端側ヘッド、最も他端側に配置されるヘッドを他端側ヘッドとし、一端側ヘッドから他端側ヘッドまでの主走査方向における距離をLC、一端側ヘッドから前処理ヘッドまでの主走査方向における距離をB1、一端側ヘッドから後処理ヘッドまでの主走査方向における距離をB2とした場合、|(B1-B2)/LC|≦1/2の関係が満たされている。これにより、発色の濃度ばらつきを小さくできる。
【選択図】図7
特許請求の範囲【請求項1】
記録媒体を所定の搬送方向に搬送する搬送部と、
前記搬送方向と交差する主走査方向に往復移動するキャリッジと、
前記搬送方向における所定の位置において前記キャリッジに搭載される一のインクヘッド列または前記搬送方向に並ぶように前記キャリッジに搭載される奇数からなる複数のインクヘッド列と、
前記搬送方向において前記一または複数のインクヘッド列に対して上流側に配置され非発色性の前処理液を吐出する前処理ヘッドと、
前記搬送方向において前記一または複数のインクヘッド列に対して下流側に配置され非発色性の後処理液を吐出する後処理ヘッドと、
を備え、
前記一または複数のインクヘッド列の各々は、前記主走査方向に並ぶように配置された、画像形成用のインクをそれぞれ吐出する複数のインクヘッドを含み、
前記複数のインクヘッド、前記前処理ヘッドおよび前記後処理ヘッドのうち前記主走査方向の最も一端側に配置されるヘッドを一端側ヘッド、最も他端側に配置されるヘッドを他端側ヘッドとし、前記一端側ヘッドから前記他端側ヘッドまでの前記主走査方向における距離をLC、前記一端側ヘッドから前記前処理ヘッドまでの前記主走査方向における距離をB1、前記一端側ヘッドから前記後処理ヘッドまでの前記主走査方向における距離をB2とした場合、前記前処理ヘッドおよび前記後処理ヘッドが式2の関係を満たすように配置されている、インクジェット記録装置。
|(B1-B2)/LC|≦1/2 ・・・(式2)
続きを表示(約 1,500 文字)【請求項2】
請求項1に記載のインクジェット記録装置において、
前記前処理ヘッド及び前記後処理ヘッドのうちの少なくとも一方が、前記主走査方向に並んで配置される複数の処理ヘッドを含み、当該複数の処理ヘッドのうちの少なくとも一の処理ヘッドが前記式2の関係を満たすように配置されている、インクジェット記録装置。
【請求項3】
請求項1または2に記載のインクジェット記録装置において、
前記前処理ヘッドおよび前記後処理ヘッドは、前記複数のインクヘッドの前記主走査方向における配置幅の範囲内に配置されている、インクジェット記録装置。
【請求項4】
請求項1乃至3の何れか1項に記載のインクジェット記録装置において、
前記前処理ヘッドおよび前記後処理ヘッドのうちの少なくとも一方は、一の前記インクヘッド列に含まれる前記複数のインクヘッドのうちの前記主走査方向において隣り合う一対のインクヘッドの間に一部が入り込むように配置されている、インクジェット記録装置。
【請求項5】
請求項1乃至4の何れか1項に記載のインクジェット記録装置において、
前記前処理ヘッドおよび前記後処理ヘッドは、前記主走査方向及び前記搬送方向において一部が前記インクヘッドと隣接するように配置され、
前記複数のインクヘッドは、同色のインクを吐出する複数の同色インクヘッドを含み、
前記同色インクヘッドの各々について、前記前処理ヘッドおよび前記後処理ヘッドのうち前記主走査方向及び前記搬送方向において隣接する処理ヘッドの個数をカウントしたとき、それらのカウント数の最大値と最小値との差が1以下である、インクジェット記録装置。
【請求項6】
請求項1乃至5の何れか1項に記載のインクジェット記録装置において、
前記前処理ヘッドおよび前記後処理ヘッドと前記複数のインクヘッドとは、前記主走査方向に分離して配置されている、インクジェット記録装置。
【請求項7】
請求項1乃至6の何れか1項に記載のインクジェット記録装置において、
前記キャリッジは、前記インクヘッド列が配置される第1領域と、当該第1領域に対して前記主走査方向に隣接する第2領域とを含み、
前記前処理ヘッド及び前記後処理ヘッドは、前記第2領域に配置されている、インクジェット記録装置。
【請求項8】
請求項1乃至7の何れか1項に記載のインクジェット記録装置において、
前記前処理ヘッド及び前記後処理ヘッドは、前記インクヘッド列の前記主走査方向における配置幅の中央領域にそれぞれ配置されている、インクジェット記録装置。
【請求項9】
請求項1乃至8の何れか1項に記載のインクジェット記録装置において、
前記主走査方向における一又は複数の前記前処理ヘッドの配置又は配列中心と、一又は複数の前記後処理ヘッドの配置又は配列中心とが、前記主走査方向において一致するように前記前処理ヘッド及び前記後処理ヘッドが配置されている、インクジェット記録装置。
【請求項10】
請求項9に記載のインクジェット記録装置において、
前記前処理ヘッド及び前記後処理ヘッドのうち、ヘッド個数の多い方の個数をm個、少ない方の個数をn個とするとき、m=n+奇数、の要件を満たし、
前記前処理ヘッド及び前記後処理ヘッドの配置又は配列中心と、前記複数のインクヘッドのうちの一のインクヘッドの配置位置とが、前記主走査方向において一致している、インクジェット記録装置。
(【請求項11】以降は省略されています)

発明の詳細な説明【技術分野】
【0001】
本開示は、主走査方向に移動するキャリッジに搭載されたインクヘッドを備えたインクジェット記録装置およびインクジェット記録方法に関する。
続きを表示(約 5,500 文字)【背景技術】
【0002】
インクジェット式プリンター等のインクジェット記録装置は、画像形成用のインクを記録媒体に向けて吐出するインクヘッドを備える。例えば、記録媒体が織物や編物等の繊維シートやプラスチックシートである場合、インクを記録媒体へ向けて吐出させる前・後に、当該記録媒体に対して前処理液・後処理液の施与が必要となる場合がある(例えば特許文献1)。前処理液は、例えば記録媒体へのインクの定着性やインク顔料の凝集性を向上させるための処理液である。後処理液は、例えば印刷された画像の堅牢性を高める処理液である。この場合、インクジェット記録装置には、インクヘッドに加えて、前処理液及び後処理液を吐出する処理ヘッドが備えられる。
【0003】
記録媒体が広幅のものである場合、上記のインクヘッド及び各処理ヘッドは、主走査方向に往復移動するキャリッジに搭載される。記録処理に際しては、記録媒体は所定の搬送方向(副走査方向)に間欠送りされ、当該記録媒体の停止中にキャリッジが主走査方向に往復移動される。キャリッジの移動時、インクヘッド及び各処理ヘッドから各々インク及び処理液が吐出される。
【先行技術文献】
【特許文献】
【0004】
特開2019-147307号公報
【発明の概要】
【0005】
本開示の一の局面に係るインクジェット記録装置は、搬送部と、キャリッジと、複数のインクヘッド列と、前処理ヘッドと、後処理ヘッドとを備える。前記搬送部は、記録媒体を所定の搬送方向に搬送する。前記キャリッジは、前記搬送方向と交差する主走査方向に往復移動する。前記複数のインクヘッド列は、前記搬送方向に並ぶように前記キャリッジに搭載され、偶数からなる。前記前処理ヘッドは、前記搬送方向において前記複数のインクヘッド列に対して上流側に配置され非発色性の前処理液を吐出する。前記後処理ヘッドは、前記搬送方向において前記複数のインクヘッド列に対して下流側に配置され非発色性の後処理液を吐出する。前記複数のインクヘッド列の各々は、前記主走査方向に並ぶように配置された、画像形成用のインクをそれぞれ吐出する複数のインクヘッドを含む。前記複数のインクヘッド、前記前処理ヘッドおよび前記後処理ヘッドのうち前記主走査方向の最も一端側に配置されるヘッドを一端側ヘッド、最も他端側に配置されるヘッドを他端側ヘッドとし、前記一端側ヘッドから前記他端側ヘッドまでの前記主走査方向における距離をLC、前記一端側ヘッドから前記前処理ヘッドまでの前記主走査方向における距離をB1、前記一端側ヘッドから前記後処理ヘッドまでの前記主走査方向における距離をB2とした場合、前記前処理ヘッドおよび前記後処理ヘッドが式1の関係を満たすように配置されている。
1/2≦(B1+B2)/LC≦3/2・・・(式1)
【0006】
また、本開示の他の局面に係るインクジェット記録装置は、搬送部と、キャリッジと、一のインクヘッド列または複数のインクヘッド列と、前処理ヘッドと、後処理ヘッドとを備える。前記搬送部は、記録媒体を所定の搬送方向に搬送する。前記キャリッジは、前記搬送方向と交差する主走査方向に往復移動する。前記一のインクヘッド列は、前記搬送方向における所定の位置において前記キャリッジに搭載される。前記複数のインクヘッド列は、前記搬送方向に並ぶように前記キャリッジに搭載され奇数からなる。前記前処理ヘッドは、前記搬送方向において前記一または複数のインクヘッド列に対して上流側に配置され非発色性の前処理液を吐出する。前記後処理ヘッドは、前記搬送方向において前記一または複数のインクヘッド列に対して下流側に配置され非発色性の後処理液を吐出する。前記一または複数のインクヘッド列の各々は、前記主走査方向に並ぶように配置された、画像形成用のインクをそれぞれ吐出する複数のインクヘッドを含む。前記複数のインクヘッド、前記前処理ヘッドおよび前記後処理ヘッドのうち前記主走査方向の最も一端側に配置されるヘッドを一端側ヘッド、最も他端側に配置されるヘッドを他端側ヘッドとし、前記一端側ヘッドから前記他端側ヘッドまでの前記主走査方向における距離をLC、前記一端側ヘッドから前記前処理ヘッドまでの前記主走査方向における距離をB1、前記一端側ヘッドから前記後処理ヘッドまでの前記主走査方向における距離をB2とした場合、前記前処理ヘッドおよび前記後処理ヘッドが式2の関係を満たすように配置されている。
|(B1-B2)/LC|≦1/2・・・(式2)
【0007】
また、本開示の他の局面に係るインクジェット記録方法は、インクジェット記録装置のインクジェット記録方法である。前記インクジェット記録装置は、搬送部と、キャリッジと、一のインクヘッド列または複数のインクヘッド列と、前処理ヘッドと、後処理ヘッドとを備える。前記搬送部は、記録媒体を所定の搬送方向に搬送する。前記キャリッジは、前記搬送方向と交差する主走査方向に往復移動する。前記一のインクヘッド列は、前記搬送方向における所定の位置において前記キャリッジに搭載される。前記複数のインクヘッド列は、前記搬送方向に並ぶように前記キャリッジに搭載される。前記前処理ヘッドは、前記搬送方向において前記一または複数のインクヘッド列に対して上流側に配置され非発色性の前処理液を吐出する。前記後処理ヘッドは、前記搬送方向において前記一または複数のインクヘッド列に対して下流側に配置され非発色性の後処理液を吐出する。前記一または複数のインクヘッド列の各々は、前記主走査方向に並ぶように配置された、画像形成用のインクをそれぞれ吐出する複数のインクヘッドを含む。前記インクジェット記録方法は、前記複数のインクヘッド、前記前処理ヘッドおよび前記後処理ヘッドのうち前記主走査方向の最も一端側に配置されるヘッドを一端側ヘッド、最も他端側に配置されるヘッドを他端側ヘッドとし、前記一端側ヘッドから前記他端側ヘッドまでの前記主走査方向における距離をLC、前記一端側ヘッドから前記前処理ヘッドまでの前記主走査方向における距離をB1、前記一端側ヘッドから前記後処理ヘッドまでの前記主走査方向における距離をB2とした場合、1/2≦(B1+B2)/LC≦3/2・・・(式1)の関係を満たすように前記前処理ヘッドおよび前記後処理ヘッドを配置することと、前記キャリッジを前記主走査方向における第1方向に移動させながら、前記記録媒体上の所定の記録領域に対して、前記前処理ヘッドから前記前処理液を吐出することと、前記記録媒体を前記搬送方向に送り、前記キャリッジを前記主走査方向に移動させながら、前記前処理液の吐出を受けた前記記録領域に対して、前記インクヘッドから前記インクを吐出することと、前記記録媒体を更に前記搬送方向に送り、前記キャリッジを前記主走査方向における前記第1方向とは反対の第2方向に移動させながら、前記インクの吐出を受けた前記記録領域に対して、前記後処理ヘッドから前記後処理液を吐出することと、を備える。
【0008】
更に、本開示の他の局面に係るインクジェット記録方法は、インクジェット記録装置のインクジェット記録方法である。前記インクジェット記録装置は、搬送部と、キャリッジと、一のインクヘッド列または複数のインクヘッド列と、前処理ヘッドと、後処理ヘッドとを備える。前記搬送部は、記録媒体を所定の搬送方向に搬送する。前記キャリッジは、前記搬送方向と交差する主走査方向に往復移動する。前記一のインクヘッド列は、前記搬送方向における所定の位置において前記キャリッジに搭載される。前記複数のインクヘッド列は、前記搬送方向に並ぶように前記キャリッジに搭載される。前記前処理ヘッドは、前記搬送方向において前記一または複数のインクヘッド列に対して上流側に配置され非発色性の前処理液を吐出する。前記後処理ヘッドは、前記搬送方向において前記一または複数のインクヘッド列に対して下流側に配置され非発色性の後処理液を吐出する。前記一または複数のインクヘッド列の各々は、前記主走査方向に並ぶように配置された、画像形成用のインクをそれぞれ吐出する複数のインクヘッドを含む。前記インクジェット記録方法は、前記複数のインクヘッド、前記前処理ヘッドおよび前記後処理ヘッドのうち前記主走査方向の最も一端側に配置されるヘッドを一端側ヘッド、最も他端側に配置されるヘッドを他端側ヘッドとし、前記一端側ヘッドから前記他端側ヘッドまでの前記主走査方向における距離をLC、前記一端側ヘッドから前記前処理ヘッドまでの前記主走査方向における距離をB1、前記一端側ヘッドから前記後処理ヘッドまでの前記主走査方向における距離をB2とした場合、|(B1-B2)/LC|≦1/2・・・(式2)の関係を満たすように前記前処理ヘッドおよび前記後処理ヘッドを配置することと、前記キャリッジを前記主走査方向における第1方向に移動させながら、前記記録媒体上の所定の記録領域に対して、前記前処理ヘッドから前記前処理液を吐出することと、前記記録媒体を前記搬送方向に送り、前記キャリッジを前記主走査方向に移動させながら、前記前処理液の吐出を受けた前記記録領域に対して、前記インクヘッドから前記インクを吐出することと、前記記録媒体を更に前記搬送方向に送り、前記キャリッジを前記主走査方向における前記第1方向に移動させながら、前記インクの吐出を受けた前記記録領域に対して、前記後処理ヘッドから前記後処理液を吐出することと、を備える。
【図面の簡単な説明】
【0009】

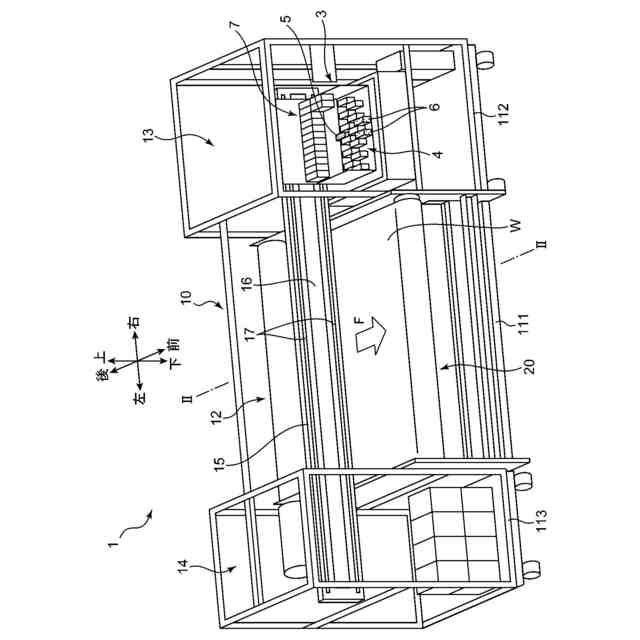

図1は、本開示の一実施形態に係るインクジェット式プリンターの全体構成を示す斜視図である。

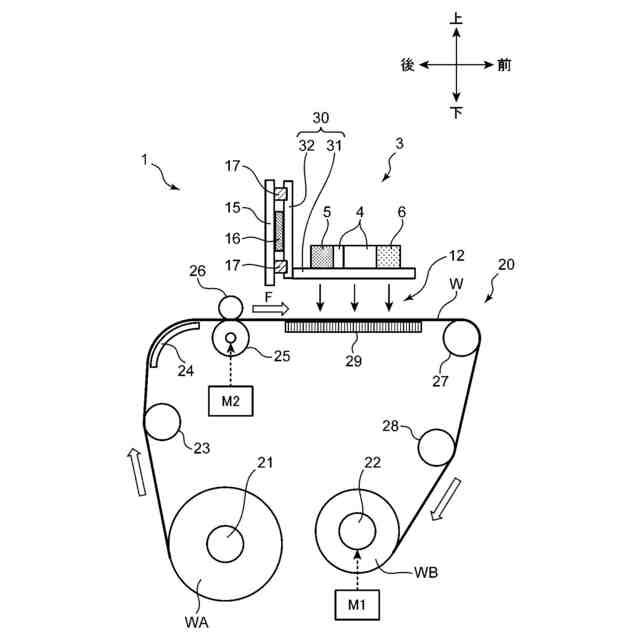

図2は、図1のII-II線の模式的な断面図である。

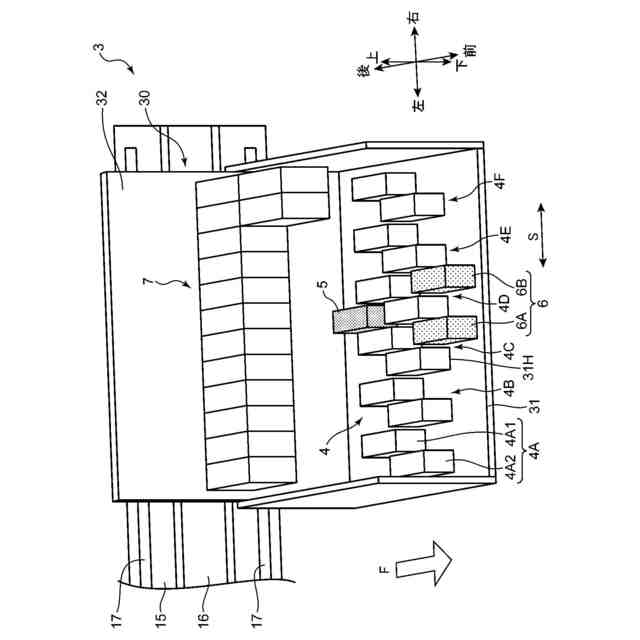

図3は、図1に示すキャリッジの拡大斜視図である。

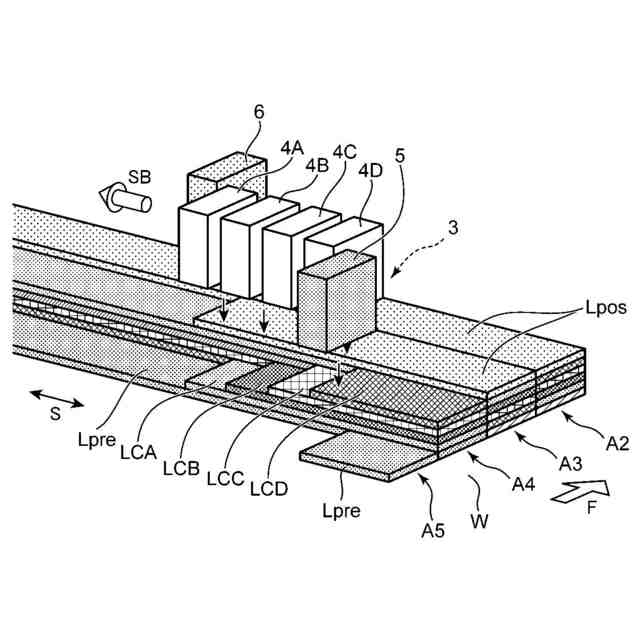

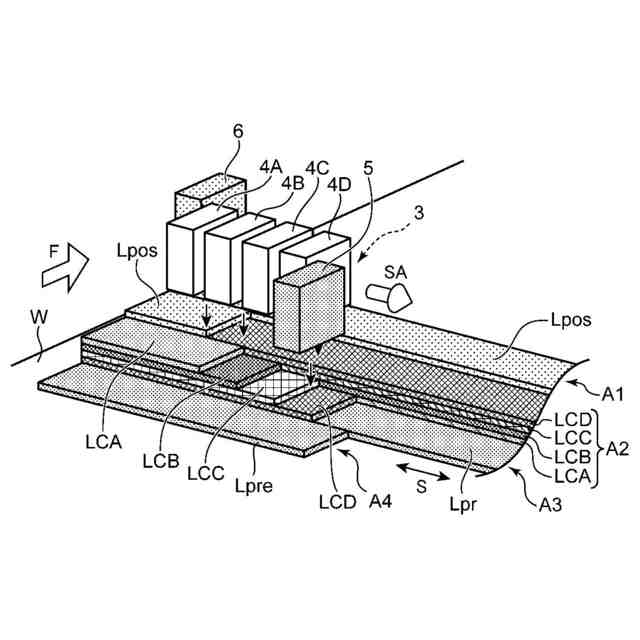

図4は、本実施形態で採用されているシリアル印刷方式を示す模式図である。

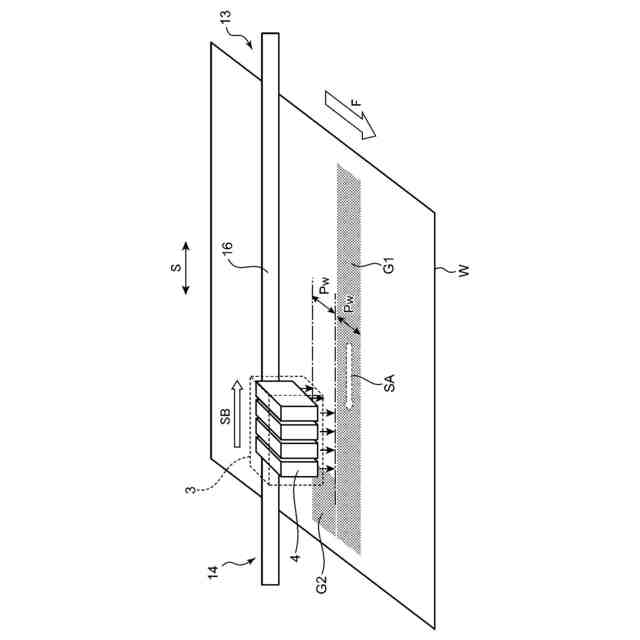

図5Aは、キャリッジの往路及び復路での印刷状況を示す模式図である。
図5Bは、キャリッジの往路及び復路での印刷状況を示す模式図である。

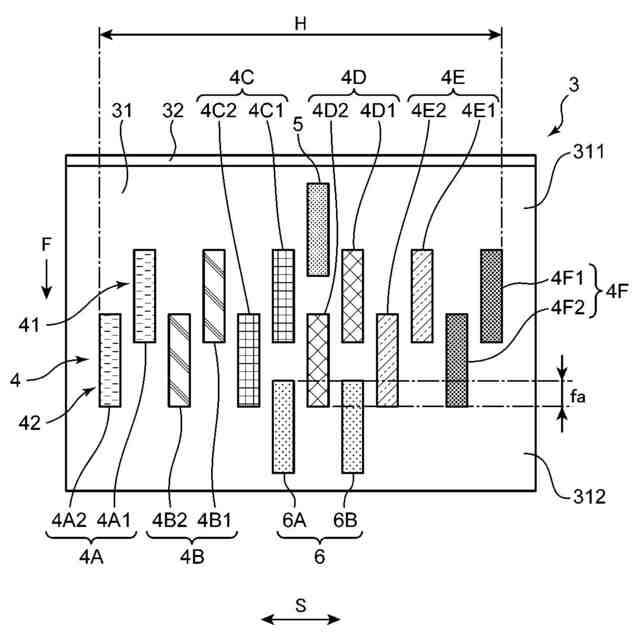

図6は、図3に示すキャリッジにおけるインクヘッド及び処理ヘッドの配置を示す、実施例1に係るヘッド配置を概略的に示す平面図である。

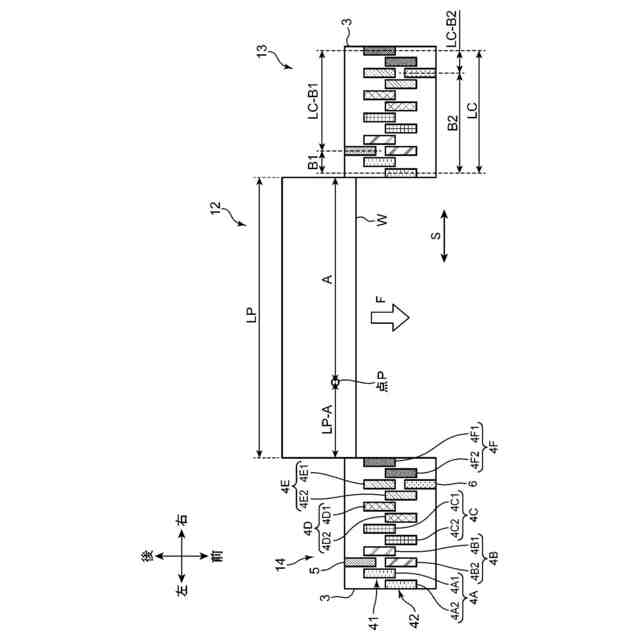

図7は、記録媒体上の点Pにおける前処理液、インクおよび後処理液の着弾時間を説明するための模式図である。
図8は、実施例2に係るヘッド配置を示すキャリッジの平面図である。
図9は、実施例3に係るヘッド配置を示すキャリッジの平面図である。
図10は、実施例4に係るヘッド配置を示すキャリッジの平面図である。
図11は、実施例5に係るヘッド配置を示すキャリッジの平面図である。
図12は、実施例6に係るヘッド配置を示すキャリッジの平面図である。
図13は、記録媒体上の点Pにおける前処理液、インクおよび後処理液の着弾時間を説明するための模式図である。
図14は、実施例7に係るヘッド配置を示すキャリッジの平面図である。
図15は、実施例8に係るヘッド配置を示すキャリッジの平面図である。
図16は、実施例9に係るヘッド配置を示すキャリッジの平面図である。
図17は、実施例10に係るヘッド配置を示すキャリッジの平面図である。
図18は、実施例11に係るヘッド配置を示すキャリッジの平面図である。
図19は、実施例12に係るヘッド配置を示すキャリッジの平面図である。
図20は、実施例13に係るヘッド配置を示すキャリッジの平面図である。
図21は、実施例14に係るヘッド配置を示すキャリッジの平面図である。
図22は、実施例15に係るヘッド配置を示すキャリッジの平面図である。
図23は、実施例16に係るヘッド配置を示すキャリッジの平面図である。
図24は、実施例17に係るヘッド配置及びサブタンク配置を示すキャリッジの平面図である。
図25Aは、記録媒体が異なる搬送ピッチで搬送されるケースを説明するための模式図である。
図25Bは、記録媒体が異なる搬送ピッチで搬送されるケースを説明するための模式図である。

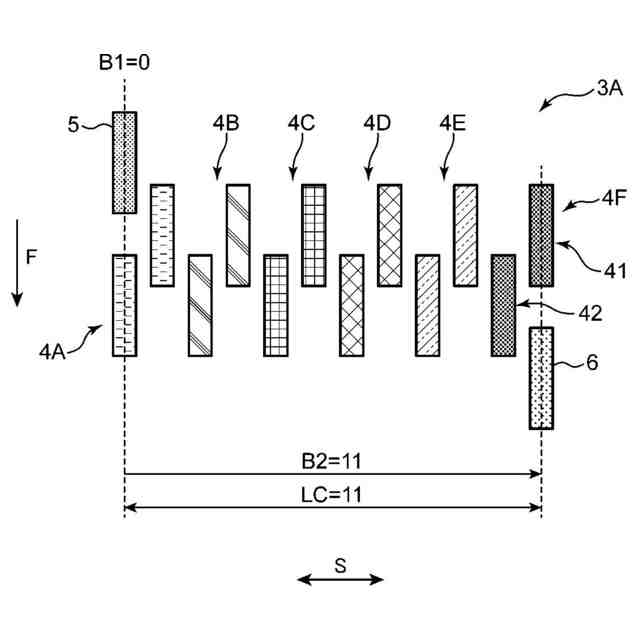

図26は、本開示と比較される比較例1に係るヘッド配置を示すキャリッジの平面図である。
図27は、本開示と比較される比較例2に係るヘッド配置を示すキャリッジの平面図である。
【発明を実施するための形態】
【0010】
以下、図面を参照しつつ、本開示の一実施形態について説明する。本実施形態では、インクジェット記録装置の具体例として、広幅で長尺の記録媒体に画像形成用のインクを吐出するインクヘッドを備えたインクジェット式プリンターを例示する。本実施形態のインクジェット式プリンターは、織物や編物等の生地からなる記録媒体に、文字類や模様等の画像をインクジェット方式で印刷するデジタル捺染印刷に好適である。もちろん、本開示に係るインクジェット記録装置は、紙シートや樹脂シート等の記録媒体に各種のインクジェット画像を印刷する用途にも用いることができる。
(【0011】以降は省略されています)
