公開番号2025122780
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2024018421
出願日2024-02-09
発明の名称LED電球
出願人株式会社abien
代理人弁理士法人服部国際特許事務所
主分類H05B 45/305 20200101AFI20250815BHJP(他に分類されない電気技術)
要約【課題】日常生活で手軽にガンマ波の刺激を得られるLED電球を提供する。
【解決手段】50Hz又は60Hzの商用周波数の交流電源で使用されるLED電球10において、電源コネクタ2は、電球ソケットから電源が供給される。LED基板7は、LED素子77が実装されている。メイン基板4は、LED素子77の発光を制御する制御回路が実装されている。LEDカバー8は、LED基板7が収容され、球面状の照明部88を通してLED素子77の光が透過される。ハウジング3は、電源コネクタ2が頂部に接続されたベル型のアッパーハウジング31と円筒状のロアハウジング32とが組み合わされ、内部にメイン基板4が収容されている。ガンマ波の周波数帯のうち26Hz～44Hzの周波数を特定周波数と定義する。制御回路は、商用周波数の交流に特定周波数の信号を重畳させた駆動信号によりLED素子77を発光させる。

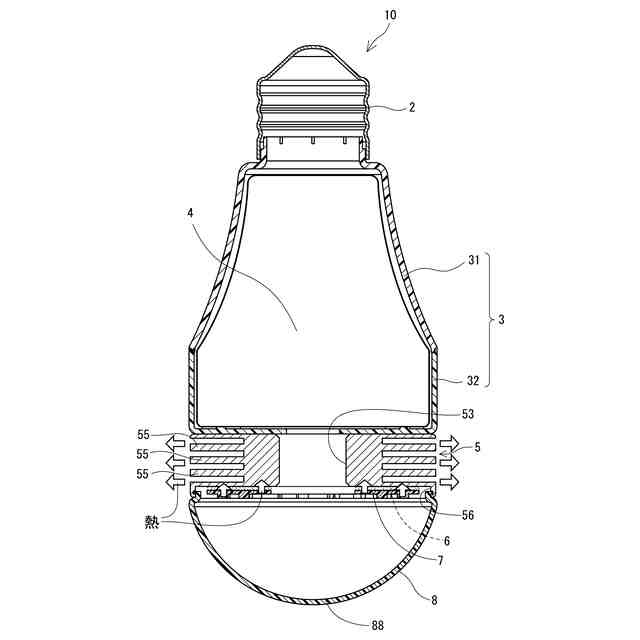

【選択図】図4
特許請求の範囲【請求項１】
５０Ｈｚ又は６０Ｈｚの商用周波数の交流電源で使用されるＬＥＤ電球であって、
電球ソケットから電源が供給される電源コネクタ（２）と、
ＬＥＤ素子（７７）が実装されたＬＥＤ基板（７）と、

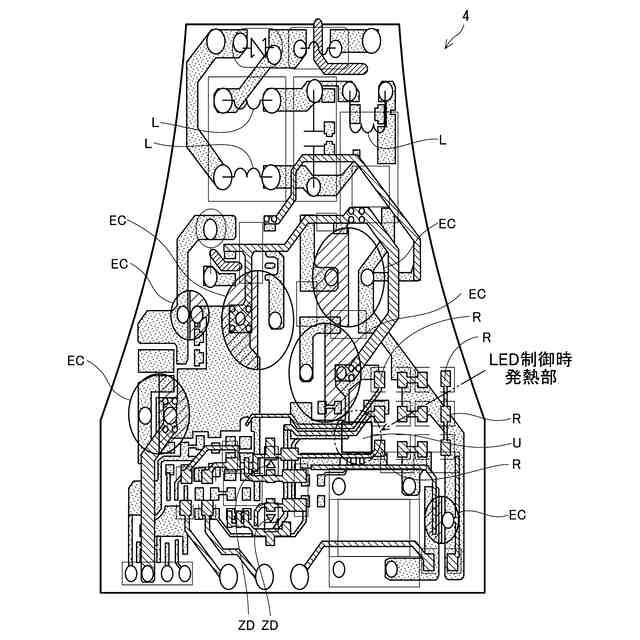

前記ＬＥＤ素子の発光を制御する制御回路が実装されたメイン基板（４）と、
前記ＬＥＤ基板が収容され、球面状の照明部（８８）を通して前記ＬＥＤ素子の光が透過されるＬＥＤカバー（８）と、
前記電源コネクタが頂部に接続されたベル型のアッパーハウジング（３１）と円筒状のロアハウジング（３２）とが組み合わされ、内部に前記メイン基板が収容されているハウジング（３）と、
を備え、
ガンマ波の周波数帯のうち２６Ｈｚ～４４Ｈｚの周波数を特定周波数と定義すると、
前記制御回路は、商用周波数の交流に前記特定周波数の信号を重畳させた駆動信号により前記ＬＥＤ素子を発光させるＬＥＤ電球。
続きを表示（約 290 文字）【請求項２】
アルミニウム合金で形成され、前記ハウジングと前記ＬＥＤ基板との間に設けられ、複数の放熱フィン（５５）を有するヒートシンク（５）をさらに備え、
前記ヒートシンクと前記ＬＥＤ基板との間に、前記ＬＥＤ素子の通電により発生する前記ＬＥＤ基板の熱を前記ヒートシンクに伝える絶縁熱伝導ボンド（６）が塗布されている請求項１に記載のＬＥＤ電球。
【請求項３】
前記メイン基板は、前記ハウジングの内部空間の軸方向断面形状に倣った形状に形成されており、基板面が前記ハウジングの軸と平行になる向きで前記ハウジングに収容されている請求項１または２に記載のＬＥＤ電球。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＬＥＤ電球に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、４０Ｈｚ程度のガンマ波の刺激を脳に与えることで認知症の改善に効果があるという研究報告に基づき、４０Ｈｚの音や光を発生させる装置が知られている。
【０００３】
例えば特許文献１にはガンマ波サウンドの信号処理装置の技術が開示されている。また特許文献２には、ガンマ波の周波数で動作するストロボ青色光源を備えた光療法システムが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特許第７３０７９２９号公報
特開２０２０－５０７４１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献２の従来技術は、認知症の治療や予防の医療用途を目的としてガンマ波の光を発生させるものである。この種の光療法デバイスでは、医療効果を得るために、例えば一日一時間程度、光の点滅を見続けることが求められる。しかし、４０Ｈｚの光はちらつくため、見続けることは不快である。また、本格的な医療目的でなく一般健常者が単に光の点滅を見ることに時間を費やすのは負担となる。そのため、日常生活で手軽にガンマ波の刺激を得るための器具としては適当でない。
【０００６】
また、特許文献２には、光療法デバイスがＬＥＤベースの光源（例えば、ランプ）を備える照明器具を含むことが記載されているものの、照明器具の具体的な構成について何ら開示されていない。
【０００７】
本発明はこのような点に鑑みて創作されたものであり、その目的は、日常生活で手軽にガンマ波の刺激を得られるＬＥＤ電球を提供することにある。
【課題を解決するための手段】
【０００８】
本発明は、５０Ｈｚ又は６０Ｈｚの商用周波数の交流電源で使用されるＬＥＤ電球であって、電源コネクタ（２）と、ＬＥＤ基板（７）と、メイン基板（４）と、ＬＥＤカバー（８）と、ハウジング（３）と、を備える。
【０００９】
電源コネクタは、電球ソケットから電源が供給される。ＬＥＤ基板は、ＬＥＤ素子（７７）が実装されている。メイン基板は、ＬＥＤ素子の発光を制御する制御回路が実装されている。ＬＥＤカバーは、ＬＥＤ基板が収容され、球面状の照明部（８８）を通してＬＥＤ素子の光が透過される。ハウジングは、電源コネクタが頂部に接続されたベル型のアッパーハウジング（３１）と円筒状のロアハウジング（３２）とが組み合わされ、内部にメイン基板が収容されている。
【００１０】
ガンマ波の周波数帯のうち２６Ｈｚ～４４Ｈｚの周波数を特定周波数と定義する。制御回路は、商用周波数の交流に特定周波数の信号を重畳させた駆動信号によりＬＥＤ素子を発光させる。
（【００１１】以降は省略されています）
