発明の名称パネルユニット
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類H01H 9/02 20060101AFI20250820BHJP(基本的電気素子)
要約【課題】スイッチの正常なオン・オフができない虞がある。
【解決手段】パネルユニット6は、印刷装置1の操作部として機能するパネルユニット6であって、ハウジング60と、ハウジング60に保持される基板70と、ハウジング60に取り付けられる表面シート80と、を備え、基板70には、被押圧部72を押圧されることでオン・オフするスイッチ71が設けられ、表面シート80には、被押圧部72を押圧する押圧部82と、変形することで押圧部82の-A方向への変位を可能とする変形部83と、を含む操作釦部81が設けられ、ハウジング60には、操作釦部81と対向する位置に、操作釦部81に向かって開口する凹部62が設けられ、変形部83は、押圧部82の外周縁82eに沿い、-A方向に突出する環溝形状を有する。
【選択図】図7
特許請求の範囲【請求項１】
電子機器の指示入力部として機能するパネルユニットであって、
ハウジングと、
前記ハウジングに保持される基板と、
前記ハウジングに取り付けられる表面シートと、
を備え、
前記基板には、被押圧部を押圧されることで入力信号をオン・オフするスイッチが設けられ、
前記表面シートには、前記被押圧部を押圧する押圧部と、変形することで前記押圧部の前記被押圧部に近づく押圧方向への変位を可能とする変形部と、を含む操作釦部が設けられ、
前記ハウジングには、前記操作釦部と対向する位置に、前記操作釦部に向かって開口する凹部が設けられ、
前記変形部は、前記押圧部の外周縁に沿い、前記押圧方向に突出する環溝形状を有する、
ことを特徴とするパネルユニット。
続きを表示（約 770 文字）【請求項２】
前記押圧方向に沿う方向から見たときに、前記押圧部及び前記変形部は前記凹部の内側となる位置に設けられ、
前記凹部の、前記スイッチの前記被押圧部に対応する位置には、前記ハウジングを貫通する貫通孔が設けられる、
ことを特徴とする請求項１に記載のパネルユニット。
【請求項３】
前記表面シートは前記ハウジングの取付面に取り付けられ、
前記凹部の内側面と前記取付面とが交わる角には面取り部が設けられる、
ことを特徴とする請求項２に記載のパネルユニット。
【請求項４】
前記表面シートには複数の前記操作釦部が設けられ、
前記操作釦部に対向する前記凹部は、前記凹部どうしの間に間隔を置いて前記ハウジングに設けられる、
ことを特徴とする請求項２に記載のパネルユニット。
【請求項５】
前記押圧方向に沿う方向から見たとき、前記凹部は方形である、
ことを特徴とする請求項１に記載のパネルユニット。
【請求項６】
前記変形部はＵの字状の断面を有する、
ことを特徴とする請求項１に記載のパネルユニット。
【請求項７】
前記押圧部は前記押圧方向の反対方向に膨らんだドーム形状を有する、
ことを特徴とする請求項１に記載のパネルユニット。
【請求項８】
前記面取り部の前記押圧方向の端は、前記変形部より前記押圧方向側に位置する、
ことを特徴とする請求項３に記載のパネルユニット。
【請求項９】
前記表面シートの表面が傾斜した姿勢で、前記電子機器の操作部として操作される、
ことを特徴とする請求項１から請求項８の何れか一項に記載のパネルユニット。

発明の詳細な説明【技術分野】
【０００１】
本開示は、プリンター等の電子機器において指示入力部として使用されるパネルユニットに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、プリンターに備えられる操作パネルユニットが開示されている。操作パネルユニットは、スイッチが搭載された基板と、スイッチを押圧する操作キーと、基板及び操作キーが設けられる本体ケースと、本体ケースの表面を覆う表示シートと、を備える。表示シートは、操作キーの押圧面と接触し、本体ケースの表面側に表出する浮き出し部を有する。この操作パネルユニットでは、浮き出し部を押圧することで、操作キーを介して、スイッチをオン・オフすることが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－５１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の操作パネルユニットでは、基板の反り等によって、表示シートの浮き出し部とスイッチとの間の寸法がばらつく場合がある。この場合、浮き出し部の変位可能な寸法が小さいと、スイッチの正常なオン・オフができない虞がある。
【課題を解決するための手段】
【０００５】
パネルユニットは、電子機器の指示入力部として機能するパネルユニットであって、ハウジングと、前記ハウジングに保持される基板と、前記ハウジングに取り付けられる表面シートと、を備え、前記基板には、被押圧部を押圧されることで入力信号をオン・オフするスイッチが設けられ、前記表面シートには、前記被押圧部を押圧する押圧部と、変形することで前記押圧部の前記被押圧部に近づく押圧方向への変位を可能とする変形部と、を含む操作釦部が設けられ、前記ハウジングには、前記操作釦部と対向する位置に、前記操作釦部に向かって開口する凹部が設けられ、前記変形部は、前記押圧部の外周縁に沿い、前記押圧方向に突出する環溝形状を有する。
【図面の簡単な説明】
【０００６】

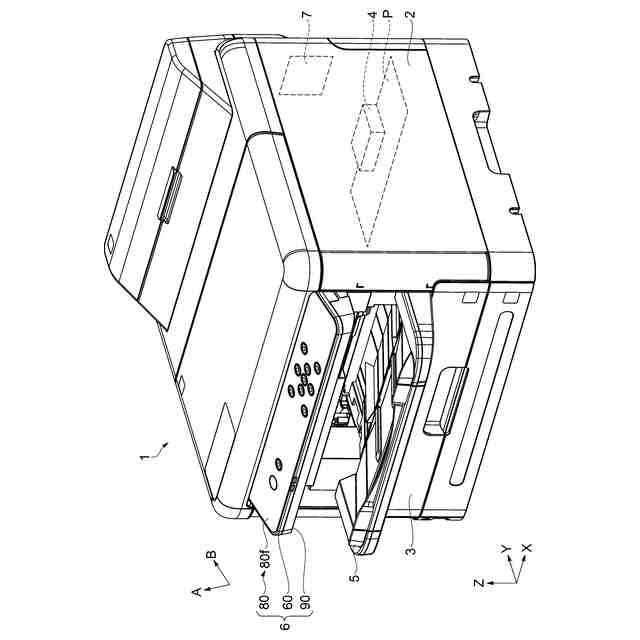

パネルユニットが設けられる印刷装置の一実施形態を示す斜視図。
パネルユニットの一実施形態を示す斜視図。

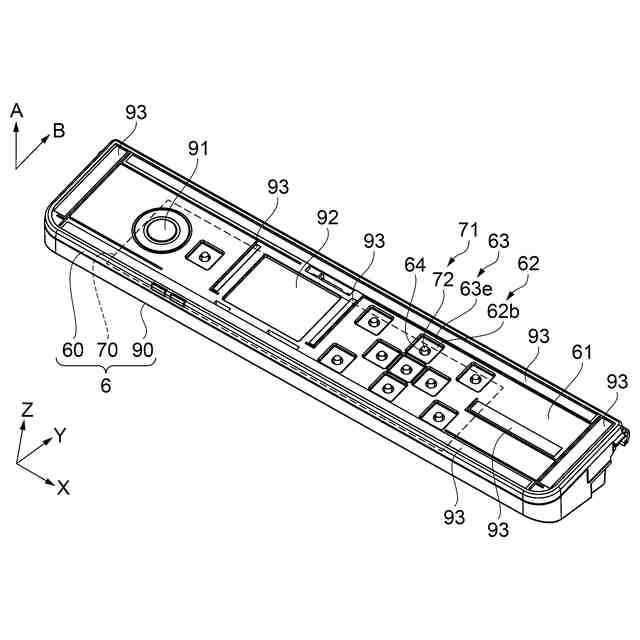

表面シートを取り除いた状態のパネルユニットを示す斜視図。

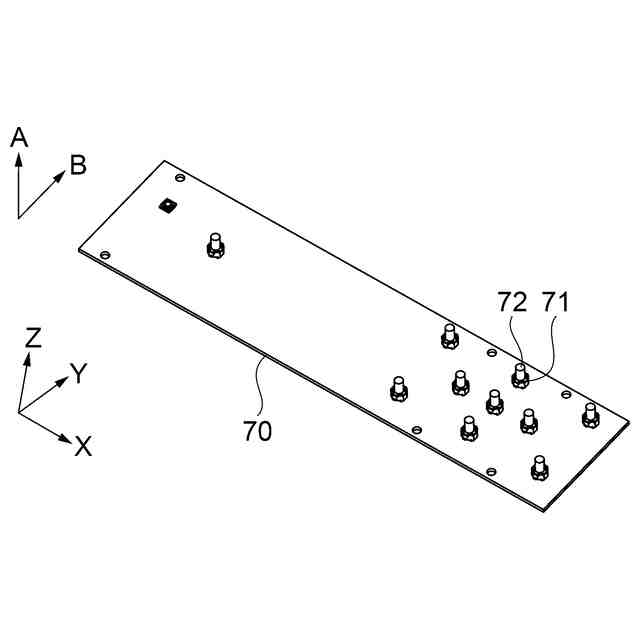

基板を示す斜視図。

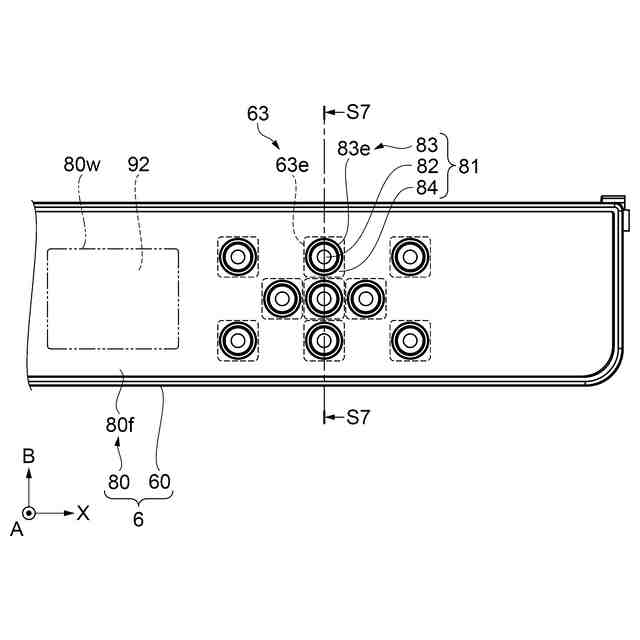

パネルユニットにおける操作釦部周辺を示す部分平面図。
表面シートを取り除いた状態のパネルユニットにおける操作釦部周辺を示す部分平面図。

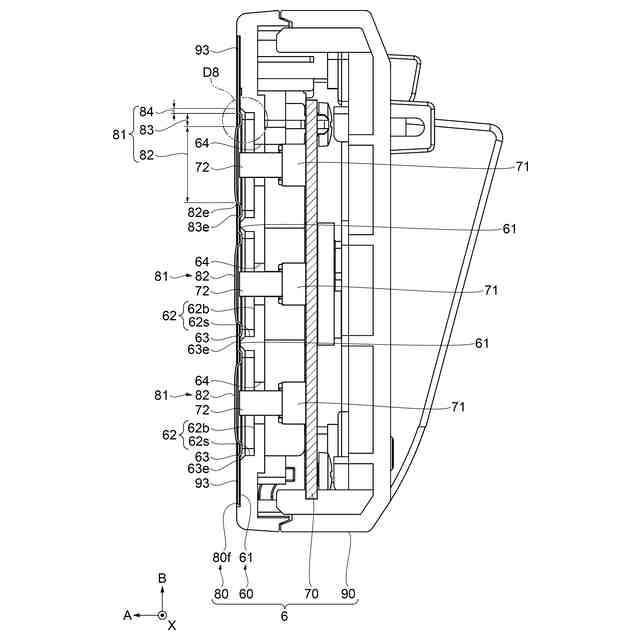

図５に示したＳ７－Ｓ７断面を示す断面図。

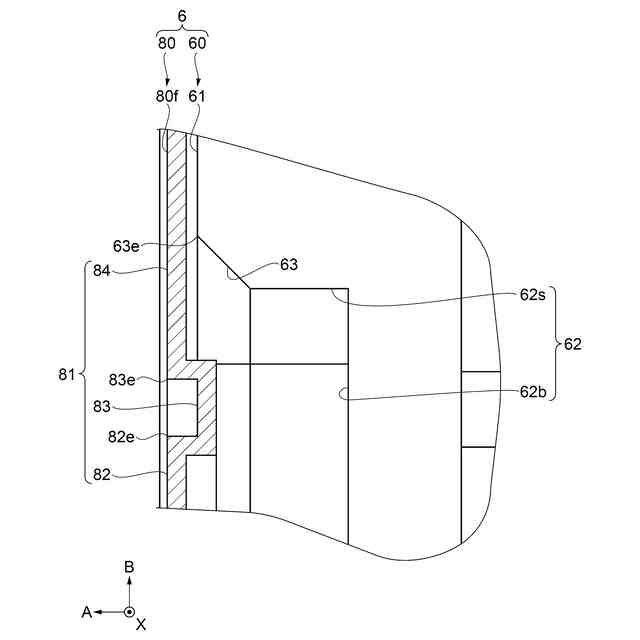

図７に示したＤ８部分の拡大図。

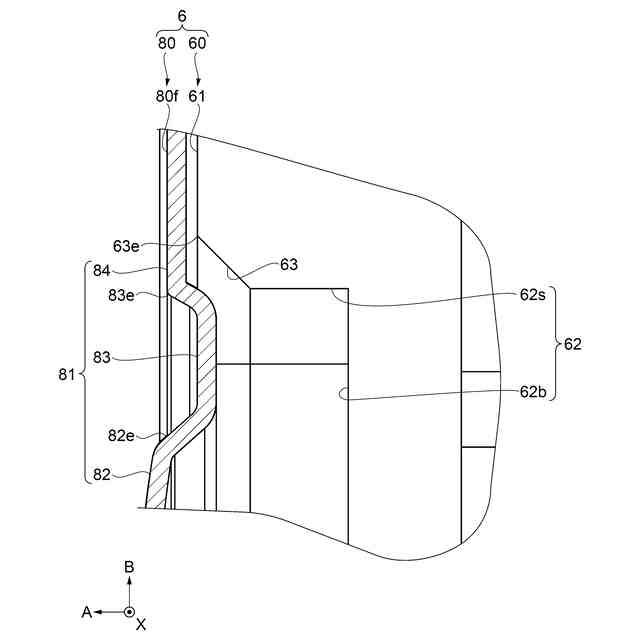

変形部の他の実施形態を示す部分断面図。
変形部の他の実施形態を示す部分断面図。
【発明を実施するための形態】
【０００７】
以下、実施形態に基づいて本開示を説明する。各図において同一部材には同一符号を付し、重複する説明は省略する。尚、本明細書において、「同じ」、「同一」、「同時」とは、完全に同じであることのみを指さない。例えば、本明細書において、「同じ」、「同一」、「同時」とは、測定誤差を考慮して同じである場合を含むものとする。例えば、本明細書において、「同じ」、「同一」、「同時」とは、部材の製造ばらつきを考慮して同じである場合を含むものとする。
【０００８】
例えば、本明細書において、「同じ」、「同一」、「同時」とは、機能を損なわない範囲で同じである場合を含むものとする。よって、例えば、「両者の寸法が同じである」とは、測定誤差、部材の製造ばらつきを考慮し、両者の寸法差が、一方の寸法の±５パーセント以内、特に好ましくは±３パーセント以内であることを指す。
【０００９】
１．実施形態１
パネルユニット６が取り付けられる電子機器の一例である印刷装置１は、例えば、媒体Ｐの一例である枚葉の印刷用紙等に印刷可能なインクジェット方式のプリンターである。以下、図を参照しながら印刷装置１及びパネルユニット６について説明する。
【００１０】
各図においてＸ、Ｙ、Ｚは、互いに直交する３つの空間軸を表している。各図においてＡ、Ｂは、互いに直交する２つの空間軸を表している。Ａ－Ｂ座標系は、直交座標系である。本明細書では、これらの軸に沿った方向をＸ軸方向、Ｙ軸方向、Ｚ軸方向、Ａ軸方向、及びＢ軸方向とする。
