公開番号2025125984
公報種別公開特許公報(A)
公開日2025-08-28
出願番号2024022313
出願日2024-02-16
発明の名称電極シート及び電極シートの製造方法
出願人富士フイルム株式会社
代理人弁理士法人太陽国際特許事務所
主分類H01M 4/02 20060101AFI20250821BHJP(基本的電気素子)
要約【課題】残留応力の少ない電極シート及び電極シートの製造方法を提供する。
【解決手段】厚み15μm以下の金属箔と、金属箔の両面に形成された塗膜と、を含む、電極シートであって、電極シートのカールの曲率半径が、2000mm以上であり、電極シートから、金属箔の一方の面に形成された塗膜を除去した後の、カールの曲率半径が350mm以上である、電極シート及びその応用。
【選択図】なし
特許請求の範囲【請求項１】
厚み１５μｍ以下の金属箔と、
前記金属箔の両面に形成された塗膜と、を含む、電極シートであって、
前記電極シートのカールの曲率半径が、２０００ｍｍ以上であり、
前記電極シートから、前記金属箔の一方の面に形成された塗膜を除去した後の、カールの曲率半径が３５０ｍｍ以上である、電極シート。
続きを表示（約 420 文字）【請求項２】
前記塗膜の厚みが３０μｍ～２００μｍである、請求項１に記載の電極シート。
【請求項３】
前記金属箔がアルミニウム箔である、請求項１又は請求項２に記載の電極シート。
【請求項４】
前記金属箔の厚みが１２μｍ以下である、請求項１又は請求項２に記載の電極シート。
【請求項５】
前記塗膜は、カーボンナノチューブを含む、請求項１又は請求項２に記載の電極シート。
【請求項６】
二次電池の負極に用いられる、請求項１又は請求項２に記載の電極シート。
【請求項７】
厚み１５μｍ以下の金属箔の両面に塗膜を形成して、電極シートを製造する工程を含み、
前記電極シートのカールの曲率半径が、２０００ｍｍ以上であり、
前記電極シートから、前記金属箔の一方の面に形成された塗膜を除去した後の、カールの曲率半径が３５０ｍｍ以上である、電極シートの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電極シート及び電極シートの製造方法に関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
ロールトゥロール方式での連続プロセスにて、支持体上に目的とする塗工膜を製造する方法が知られている。
塗工膜の製造方法としては、例えば、支持体上に、目的とする塗工膜を得るための塗工液を塗布し、得られた塗工液膜を乾燥させる方法がある。電極シートは、例えば、金属箔の両面に、電極材料を含む塗工液を塗布することにより製造される。
【０００３】
例えば、特許文献１には、集電箔、集電箔の一表面に形成されている第１の電極合材層、及び、集電箔の他表面に形成されている第２の電極合材層をプレスして、集電箔、第１の電極合材層が圧縮された第１の電極活物質層、及び、第２の電極合材層が第１の電極活物質層よりも高い圧縮率で圧縮された第２の電極活物質層を有する電極を製造するプレス工程と、プレス工程後に、第２の電極活物質層をロール芯に向けて電極を巻き取る巻き取り工程と、を有する、電極の製造方法が記載されている。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０２１／２１０５４２号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
電極シートにおいては、残留応力を低減することが求められる場合があった。
電極シートに残留応力が存在すると、時間の経過と共に、残留応力が解放されることによって、電池内で寸法変化が生じて、電池の性能の低下につながることがある。
また、電極シートに残留応力が存在すると、応力腐食が発生して、電池の充放電時に副反応が起きやすく、電池の繰り返し充放電特性が低下することがある。
【０００６】
そこで、本開示の一実施形態が解決しようとする課題は、上記事情に鑑みてなされたものであり、残留応力の少ない電極シート及び電極シートの製造方法を提供することにある。
【課題を解決するための手段】
【０００７】
本開示は、以下の態様を含む。
＜１＞
厚み１５μｍ以下の金属箔と、
金属箔の両面に形成された塗膜と、を含む、電極シートであって、
電極シートのカールの曲率半径が、２０００ｍｍ以上であり、
電極シートから、金属箔の一方の面に形成された塗膜を除去した後の、カールの曲率半径が３５０ｍｍ以上である、電極シート。
＜２＞
塗膜の厚みが３０μｍ～２００μｍである、＜１＞に記載の電極シート。
＜３＞
金属箔がアルミニウム箔である、＜１＞又は＜２＞に記載の電極シート。
＜４＞
金属箔の厚みが１２μｍ以下である、＜１＞～＜３＞のいずれか１つに記載の電極シート。
＜５＞
塗膜は、カーボンナノチューブを含む、＜１＞～＜４＞のいずれか１つに記載の電極シート。
＜６＞
二次電池の負極に用いられる、＜１＞～＜５＞のいずれか１つに記載の電極シート。
＜７＞
厚み１５μｍ以下の金属箔の両面に塗膜を形成して、電極シートを製造する工程を含み、
電極シートのカールの曲率半径が、２０００ｍｍ以上であり、
電極シートから、金属箔の一方の面に形成された塗膜を除去した後の、カールの曲率半径が３５０ｍｍ以上である、電極シートの製造方法。
【発明の効果】
【０００８】
本開示の一実施形態によれば、残留応力の少ない電極シート及び電極シートの製造方法が提供される。
【図面の簡単な説明】
【０００９】

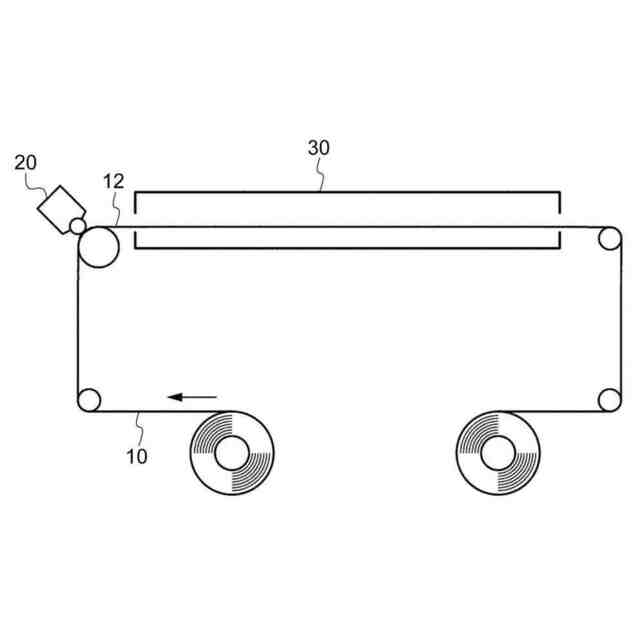

図１は、金属箔上に塗膜を形成する方法の一例を示す概略図である。
図２は、カール規制手段の一例を説明するための概略側面図である。
図３は、カール規制手段の他の一例を説明するための概略側面図である。
【発明を実施するための形態】
【００１０】
以下、塗工膜の製造方法の実施形態について説明する。但し、本開示は、以下の実施形態に何ら限定されるものではなく、本開示の目的の範囲内において、適宜変更を加えて実施することができる。
（【００１１】以降は省略されています）
