公開番号2025120494
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2025101889,2023210556
出願日2025-06-18,2018-03-07
発明の名称改装サッシ
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E06B 1/56 20060101AFI20250807BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】新設枠を既設枠に対して可及的に近接させて取り付けることができ、窓枠の開口寸法を大きくとることが可能な改装サッシを提供すること。
【解決手段】建物の開口部2に残存する既設上枠110、既設下枠210及び既設縦枠310、410からなる既設枠と、既設枠の内周側を覆うように取り付けられる新設上枠120、新設下枠220及び新設縦枠320、420からなる新設枠と、既設上枠110と新設上枠120との間に配置されるベース材130と、を備える改装サッシ1であって、ベース材130の長さ方向の寸法は、新設上枠120の長さ方向の寸法よりも大きく、ベース材130の両端部130bが、既設縦枠310と新設縦枠320、420との間の空間に臨んで配置されている。

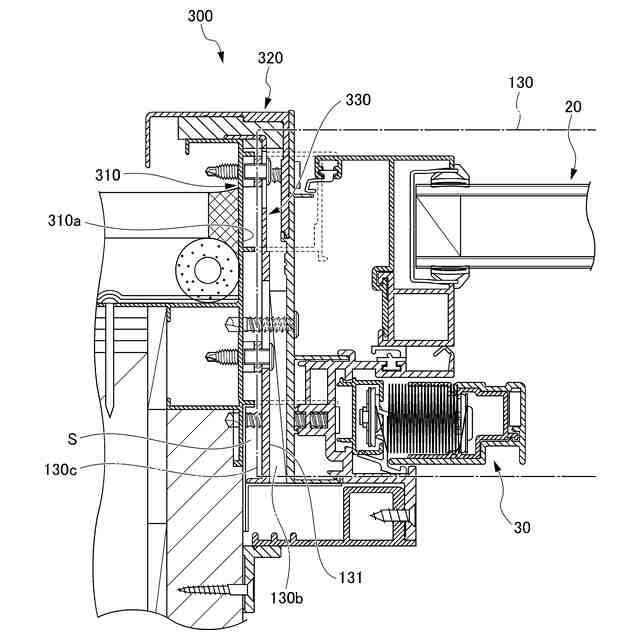

【選択図】図11
特許請求の範囲【請求項１】
建物の開口部に残存する既設上枠、既設下枠及び既設縦枠からなる既設枠と、前記既設枠の内周側を覆うように取り付けられる新設上枠、新設下枠及び新設縦枠からなる新設枠と、前記既設上枠と前記新設上枠との間に配置されるベース材と、を備える改装サッシであって、
前記ベース材の長さ方向の寸法は、前記新設上枠の長さ方向の寸法よりも大きく、前記ベース材の両端部が、前記既設縦枠と前記新設縦枠との間の空間に臨んで配置されている、改装サッシ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建物に設けられている既設の窓を新たな窓に改装する改装サッシに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、既設の窓を改装する方法として、カバー工法が採用されている。このカバー工法によって改装された改装サッシでは、建物の開口部に取り付けられた既設枠に対して、その内周側を覆うように新設枠が取り付けられる（例えば、特許文献１参照）。
【０００３】
また、改装サッシとして、既設枠と新設枠との間に、新設枠の取付け面となるベース材を設けたものも知られている（例えば、特許文献２参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－９４７７１号公報
特開２０１７－１７２３１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
改装サッシは、既設枠の内周側に新設枠を取り付けることにより構成されるため、窓枠の開口寸法が小さくなる問題がある。このため、新設枠を既設枠に対して可及的に近接させることにより、開口寸法を大きくできるようにすることが望まれている。
【０００６】
そこで、本発明は、新設枠を既設枠に対して可及的に近接させて取り付けることができ、窓枠の開口寸法を大きくとることが可能な改装サッシを提供することを目的とする。
【課題を解決するための手段】
【０００７】
（１）本発明に係る改装サッシは、建物の開口部（例えば、後述の開口部２）に残存する既設上枠（例えば、後述の既設上枠１１０）、既設下枠（例えば、後述の既設下枠２１０）及び既設縦枠（例えば、後述の既設縦枠３１０、４１０）からなる既設枠と、前記既設枠の内周側を覆うように取り付けられる新設上枠（例えば、後述の新設上枠１２０）、新設下枠（例えば、後述の新設下枠２２０）及び新設縦枠（例えば、後述の新設縦枠３２０、４２０）からなる新設枠と、前記既設上枠と前記新設上枠との間に配置されるベース材（例えば、後述の上枠ベース材１３０）と、を備える改装サッシ（例えば、後述の改装サッシ１）であって、前記ベース材の長さ方向の寸法は、前記新設上枠の長さ方向の寸法よりも大きく、前記ベース材の両端部（例えば、後述の端部１３０ｂ）が、前記既設縦枠と前記新設縦枠との間の空間（例えば、後述の空間Ｓ）に臨んで配置されている。
【図面の簡単な説明】
【０００８】

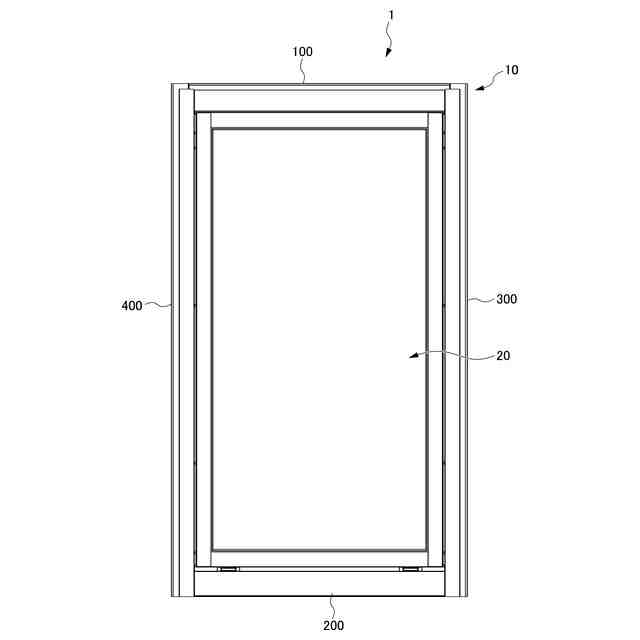

本発明の一実施形態に係る改装サッシの正面図である。
図１に示す改装サッシの縦断面図である。
図１に示す改装サッシの横断面図である。

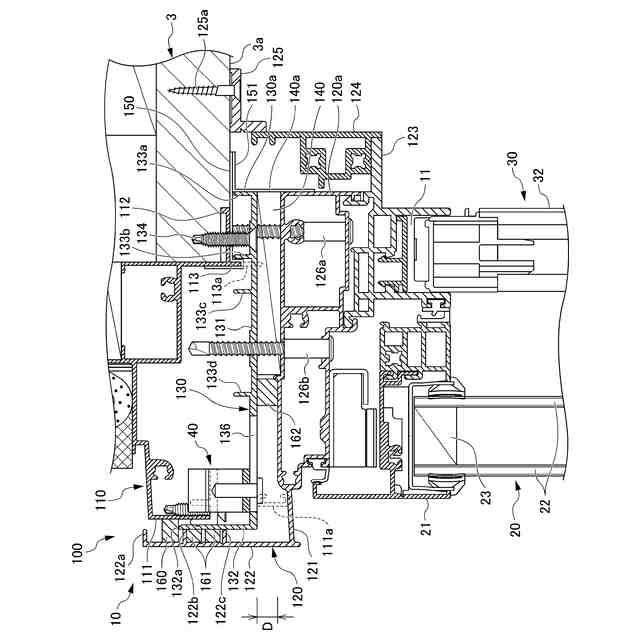

図２に示す改装サッシの上側の要部を拡大して示す縦断面図である。

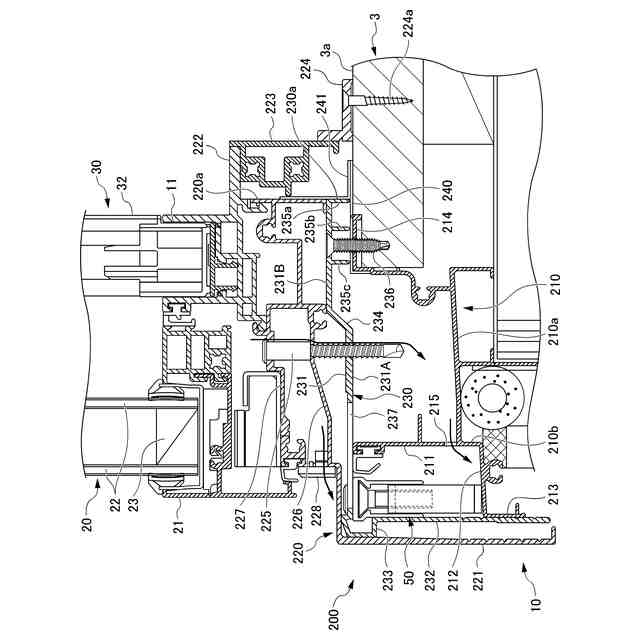

図２に示す改装サッシの下側の要部を拡大して示す縦断面図である。

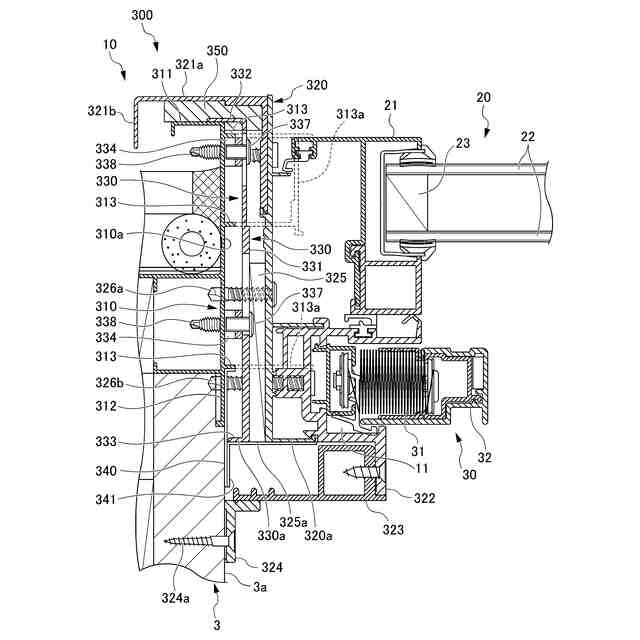

図２に示す改装サッシの左側の要部を拡大して示す横断面図である。

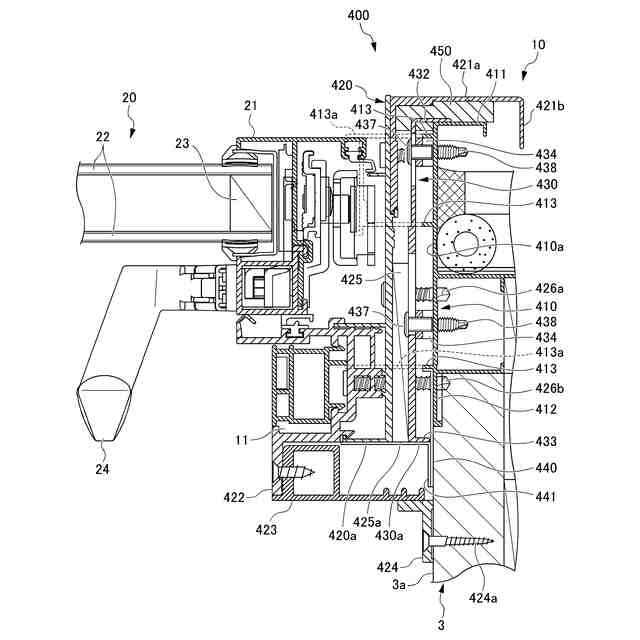

図２に示す改装サッシの右側の要部を拡大して示す横断面図である。

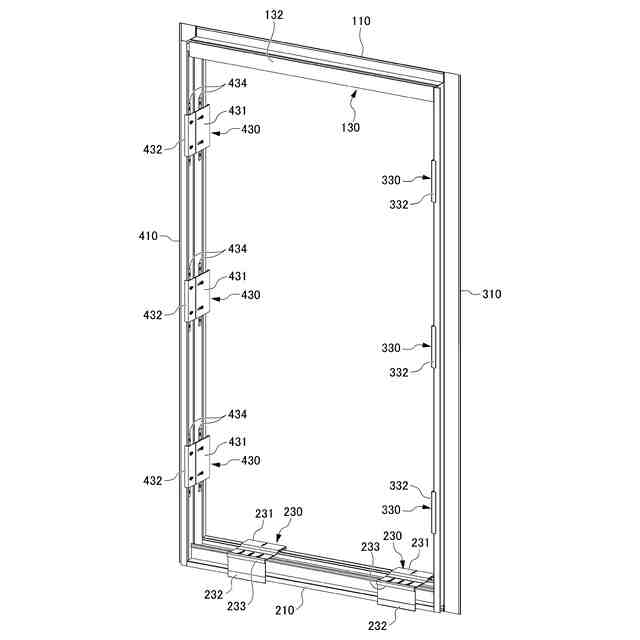

改装サッシの既設枠の内周側にベース材が取り付けられた様子を示す斜視図である。

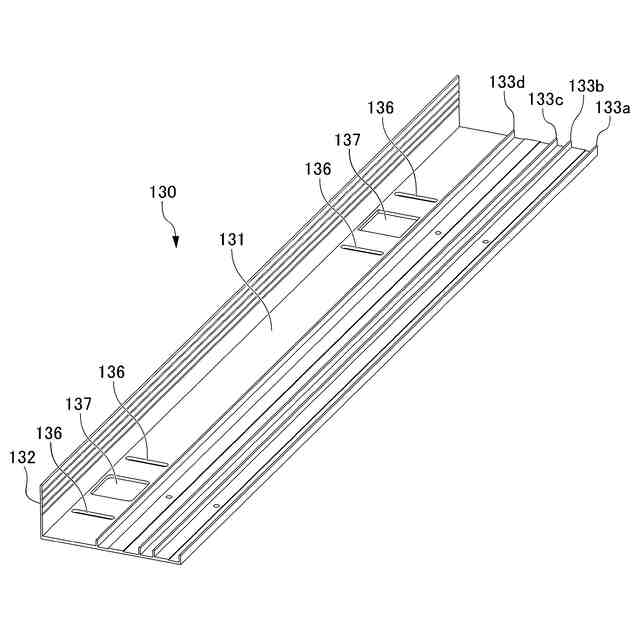

上枠ベース材の斜視図である。
上枠ベース材を裏面側から見た部分斜視図である。
上枠ベース材の端部の配置構成を説明する図である。
上枠ベース材の端部の配置構成を説明する図である。
上枠ベース材の取付け部材を屋内側から見た正面図である。
上枠ベース材の取付け部材の縦断面図である。
下枠ベース材の斜視図である。
下枠ベース材の高さ調整機構を正面から見た断面図である。
下枠ベース材の高さ調整機構を側面から見た断面図である。
縦枠ベース材の裏面側を屋外側から見た斜視図である。
【発明を実施するための形態】
【０００９】
以下、本発明の一実施形態について、図面を参照して詳しく説明する。
図１は、本発明の一実施形態に係る改装サッシの正面図であり、図２は、図１に示す改装サッシの縦断面図であり、図３は、図１に示す改装サッシの横断面図である。図４は、図２に示す改装サッシの上側の要部を拡大して示す縦断面図であり、図５は、図２に示す改装サッシの下側の要部を拡大して示す縦断面図であり、図６は、図２に示す改装サッシの左側の要部を拡大して示す横断面図であり、図７は、図２に示す改装サッシの右側の要部を拡大して示す横断面図である。また、図８は、改装サッシの既設枠の内周側にベース材が取り付けられた様子を示す斜視図である。
【００１０】
図１に示すように、本発明に係る改装サッシ１は、建物の開口部２の屋外側に装着され、上枠１００と、下枠２００と、左右一対の縦枠３００、４００により矩形に枠組みされた窓枠１０と、窓枠１０に開閉可能に納められる障子２０と、障子２０の屋内側の窓枠１０にスライド可能に納められる網戸３０と、を備える。開口部２の内周側には、四周に亘って額縁部材３が設けられている。図１は、改装サッシ１を屋外側から見た様子を示している。
（【００１１】以降は省略されています）
