発明の名称ズームレンズおよび撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人
主分類G02B 15/20 20060101AFI20250825BHJP(光学)
要約【課題】小型、広画角および高変倍比で高い光学性能が得られるズームレンズを提供する。
【解決手段】ズームレンズは、ズーミングに際して移動しない正の屈折力の第1レンズ群U1と、ズーミングに際して移動する少なくとも2つの可動レンズ群U2～U4と、ズーミングに際して移動しない正の屈折力の最終レンズ群U5とにより構成される複数のレンズ群を有する。第1レンズ群は、少なくとも1つの負レンズと、少なくとも1つの正レンズとを含み、該少なくとも1つの正レンズに含まれる第1正レンズLp1のd線を基準とするアッベ数をνp1とするとき、10.0≦νp1≦17.4なる条件を満足する。
【選択図】図1
特許請求の範囲【請求項１】
物体側から像側へ順に配置された、ズーミングに際して移動しない正の屈折力の第１レンズ群と、ズーミングに際して移動する少なくとも２つの可動レンズ群と、ズーミングに際して移動しない正の屈折力の最終レンズ群とにより構成される複数のレンズ群を有し、ズーミングに際して隣り合うレンズ群の間隔が変化するズームレンズであって、
前記第１レンズ群は、少なくとも１つの負レンズと、少なくとも１つの正レンズとを含み、
前記少なくとも１つの正レンズに含まれる第１正レンズのｄ線を基準とするアッベ数をνｐ１とするとき、
１０.０≦νｐ１≦１７．４
なる条件を満足することを特徴とするズームレンズ。
続きを表示（約 1,500 文字）【請求項２】
前記第１正レンズのｄ線における屈折率をＮｐ１とするとき、
１．９５≦Ｎｐ１≦２．３５
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項３】
前記第１レンズ群は、物体側から像側へ順に配置された、負の屈折力の第１部分群と、正の屈折力の第２部分群と、正の屈折力の第３部分群とを有し、
フォーカシングに際して、前記第１部分群は移動せず、前記第２部分群および前記第３部分群のうち少なくとも前記第２部分群が移動することを特徴とする請求項１に記載のズームレンズ。
【請求項４】
前記第１正レンズは、前記第１部分群に含まれることを特徴とする請求項３に記載のズームレンズ。
【請求項５】
前記第１部分群は、少なくとも１つの負レンズを含み、
前記第１部分群の前記負レンズのｄ線を基準とするアッベ数の平均値をνｎ１
ａｖｅ
、ｇ線とＦ線における部分分散比の平均値をθｎ１
ａｖｅ
、前記第１正レンズのｇ線とＦ線における部分分散比をθｐ１とするとき、
５≦νｎ１
ａｖｅ
－νｐ１≦４０
－０．００６５≦（θｎ１
ａｖｅ
－θｐ１）／（νｎ１
ａｖｅ
－νｐ１）≦－０．００２５
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項６】
前記第１部分群は、少なくとも１つの負レンズを含み、
前記第１部分群の前記少なくとも１つの負レンズのうち最も物体側の負レンズの焦点距離をｆｎ１、前記第１部分群の焦点距離をｆ１１とするとき、
０．４≦ｆｎ１／ｆ１１≦２．０
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項７】
前記第１正レンズの焦点距離をｆｐ１、前記第１部分群の焦点距離をｆ１１とするとき、
－６．００≦ｆｐ１／ｆ１１≦－０．６０
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項８】
前記第１レンズ群の焦点距離をｆ１、前記ズームレンズの望遠端での焦点距離をｆｔとするとき、
２．５０≦ｆｔ／ｆ１≦５．００
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項９】
前記少なくとも２つの可動レンズ群のうち少なくとも１つの可動レンズ群は負の屈折力を有し、
前記負の屈折力の少なくとも１つの可動レンズ群のうち最も物体側の可動レンズ群の焦点距離をｆ２、前記第１レンズ群の焦点距離をｆ１とするとき、
１．０≦｜ｆ１／ｆ２｜≦６．０
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項１０】
前記少なくとも２つの可動レンズ群のうち少なくとも１つは負の屈折力を有し、
前記負の屈折力の少なくとも１つの可動レンズ群のうち最も物体側の可動レンズ群は負レンズを含み、
前記最も物体側の可動レンズ群の前記負レンズのｄ線を基準とするアッベ数をνｎ２、ｇ線とＦ線における部分分散比をθｎ２とするとき、
６０≦νｎ２≦１０５
－０．００２≦θｎ２＋０．００１×νｎ２－０．６０３≦０.０５０
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、撮像に好適なズームレンズに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
ズームレンズには、小型、広画角および高変倍比であり、高い光学性能を有することが望まれている。さらに撮像画角の中心部から周辺部まで均一な解像力を有することも望まれている。
【０００３】
小型、広画角で高変倍比のズームレンズとして、特許文献１、２には、物体側から像側へ順に配置された、ズーミングに際して移動しない正の屈折力の第１レンズ群、ズーミングに際して移動する少なくとも２つの可動レンズ群およびズーミングに際して移動しない正の屈折力の最終レンズ群より構成されたポジティブリード型ズームレンズが開示されている。これらのズームレンズは、フォーカシングに際して第１レンズ群内のフォーカスレンズ群を移動させるインナーフォーカス方式を採用している。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－１２０１５２号公報
国際公開ＷＯ２０１７－１３０４７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ポジティブリード型ズームレンズにおいて、小型、広画角および高変倍比かつ全ズーム域で高い光学性能を有するためには、第１レンズ群の構成を適切にする必要がある。特許文献１、2に開示されたズームレンズでは、さらなる広画角化のために第１レンズ群における最も物体側の負レンズの屈折力を強めることが有効である。しかしながら、最も物体側の負レンズに近接した正レンズの分散が不足しているため、第１レンズ群内での色収差の補正が困難である。この結果、ズーム全域での倍率色収差の変動が大きくなる。
【０００６】
本発明は、小型、広画角および高変倍比であるとともに全ズーム域で高い光学性能が得られるズームレンズを提供する。
【課題を解決するための手段】
【０００７】
本発明の一側面としてのズームレンズは、物体側から像側へ順に配置された、ズーミングに際して移動しない正の屈折力の第１レンズ群と、ズーミングに際して移動する少なくとも２つの可動レンズ群と、ズーミングに際して移動しない正の屈折力の最終レンズ群とにより構成される複数のレンズ群を有し、ズーミングに際して隣り合うレンズ群の間隔が変化する。第１レンズ群は、少なくとも１つの負レンズと、少なくとも１つの正レンズとを含み、該少なくとも１つの正レンズに含まれる第１正レンズのｄ線を基準とするアッベ数をνｐ１とするとき、
１０.０≦νｐ１≦１７．４
なる条件を満足することを特徴とする。なお、上記ズームレンズを備えた撮像装置も、本発明の他の一側面を構成する。
【発明の効果】
【０００８】
本発明によれば、小型、広画角および高変倍比であるとともに全ズーム域で高い光学性能が得られるズームレンズを提供することができる。
【図面の簡単な説明】
【０００９】

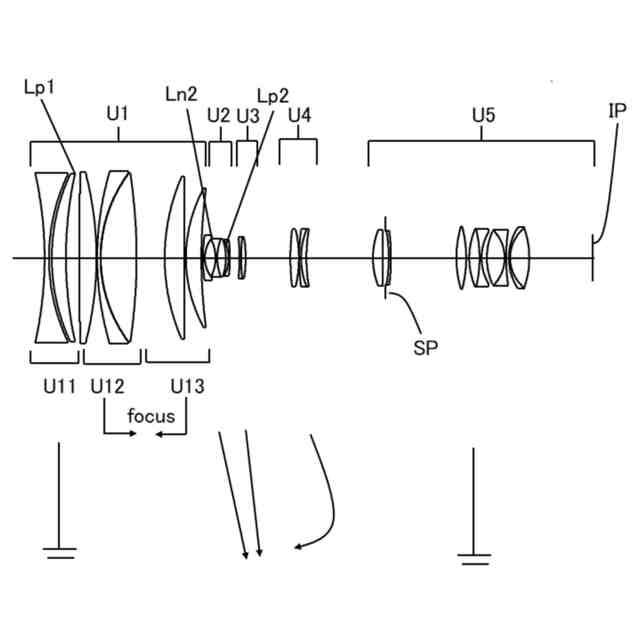

実施例１のズームレンズの無限遠合焦状態かつ広角端での断面図。

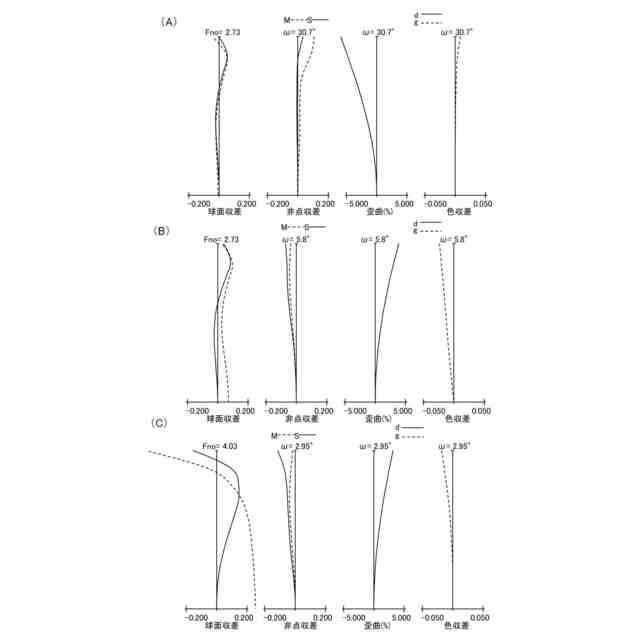

実施例１のズームレンズの無限遠合焦状態かつ（Ａ）広角端、（Ｂ）中間ズーム位置および（Ｃ）望遠端での収差図。

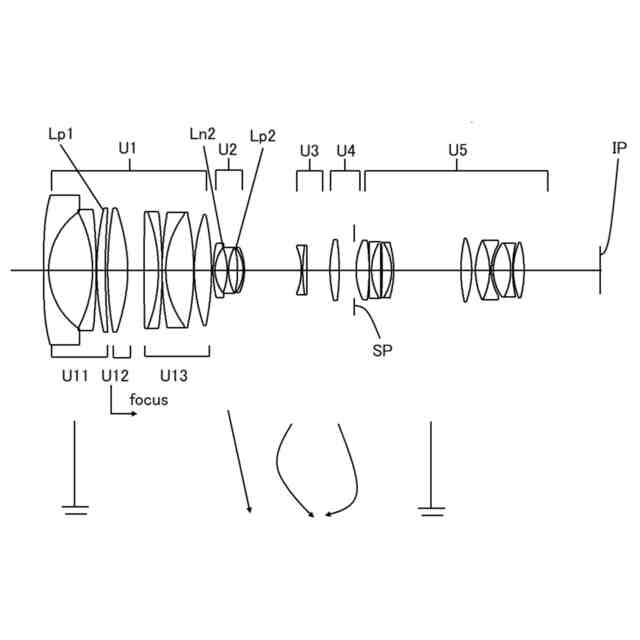

実施例２のズームレンズの無限遠合焦状態かつ広角端での断面図。

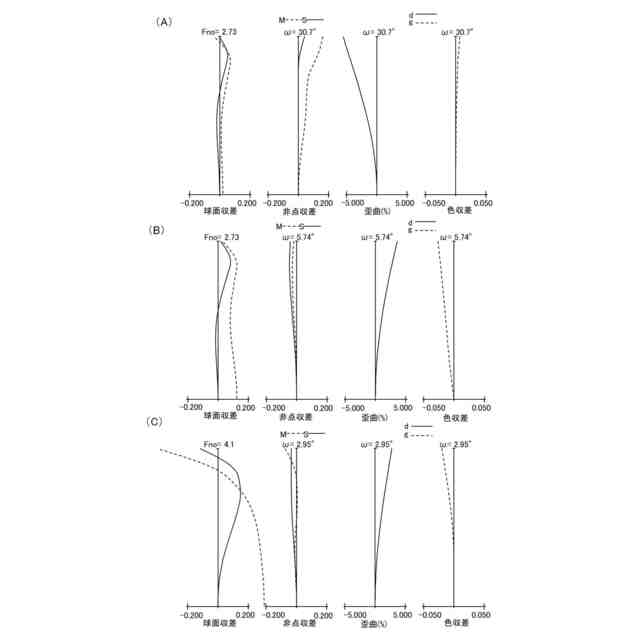

実施例２のズームレンズの無限遠合焦状態かつ（Ａ）広角端、（Ｂ）中間ズーム位置および（Ｃ）望遠端での収差図。

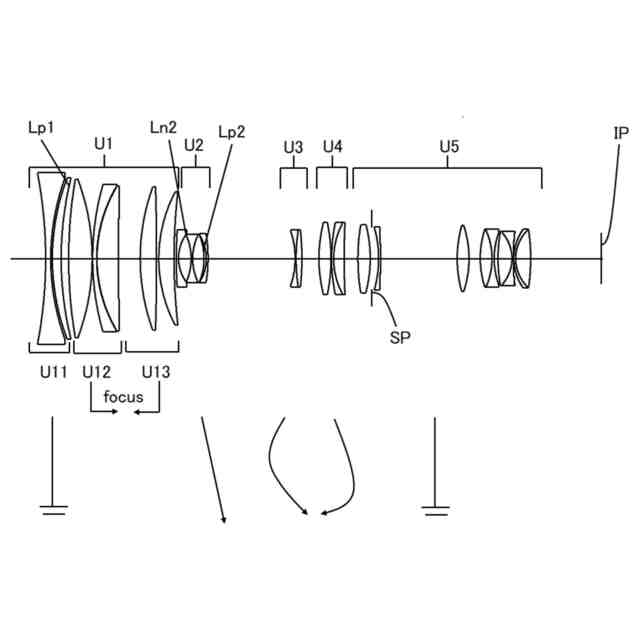

実施例３のズームレンズの無限遠合焦状態かつ広角端での断面図。

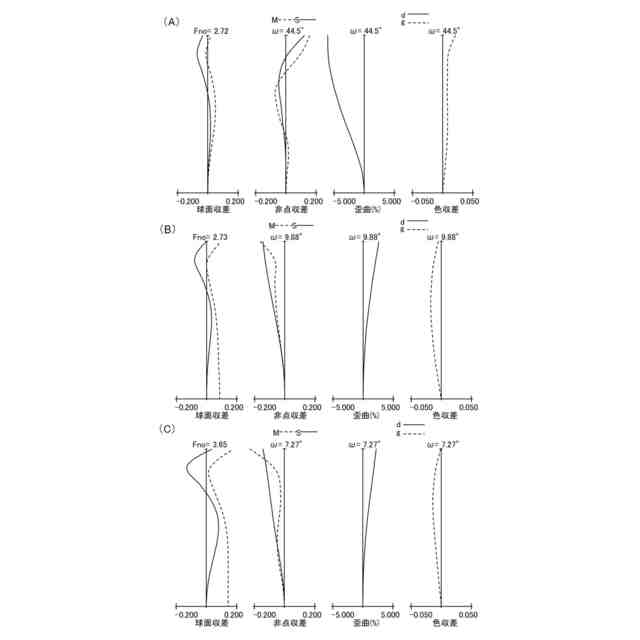

実施例３のズームレンズの無限遠合焦状態かつ（Ａ）広角端、（Ｂ）中間ズーム位置および（Ｃ）望遠端での収差図。

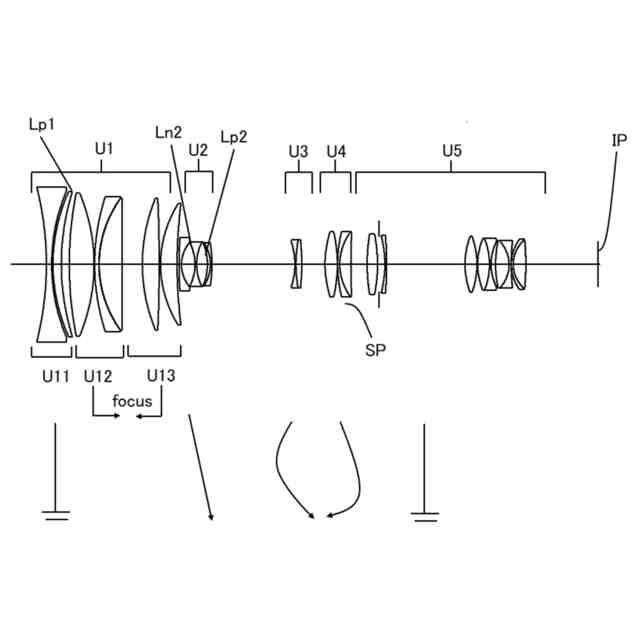

実施例４のズームレンズの無限遠合焦状態かつ広角端での断面図。
実施例４のズームレンズの無限遠合焦状態かつ（Ａ）広角端、（Ｂ）中間ズーム位置および（Ｃ）望遠端での収差図。
実施例５のズームレンズの無限遠合焦状態かつ広角端での断面図。
実施例５のズームレンズの無限遠合焦状態かつ（Ａ）広角端、（Ｂ）中間ズーム位置および（Ｃ）望遠端での収差図。
実施例６のズームレンズの無限遠合焦状態かつ広角端での断面図。
実施例６のズームレンズの無限遠合焦状態かつ（Ａ）広角端、（Ｂ）中間ズーム位置および（Ｃ）望遠端での収差図。
実施例１～６のズームレンズを備えた撮像装置の概略図。
【発明を実施するための形態】
【００１０】
以下、本発明の実施例について図面を参照しながら説明する。
（【００１１】以降は省略されています）
