公開番号2025127511
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2024024230
出願日2024-02-21
発明の名称プリント基板の製造方法及びプリント基板
出願人キヤノン株式会社
代理人個人,個人
主分類B26F 1/40 20060101AFI20250826BHJP(切断手工具;切断;切断機)
要約【課題】集合プリント基板の強度を保つこと。

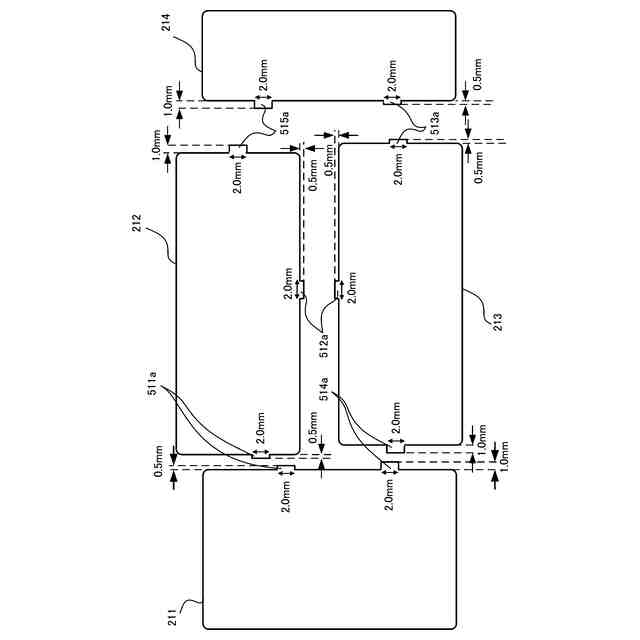

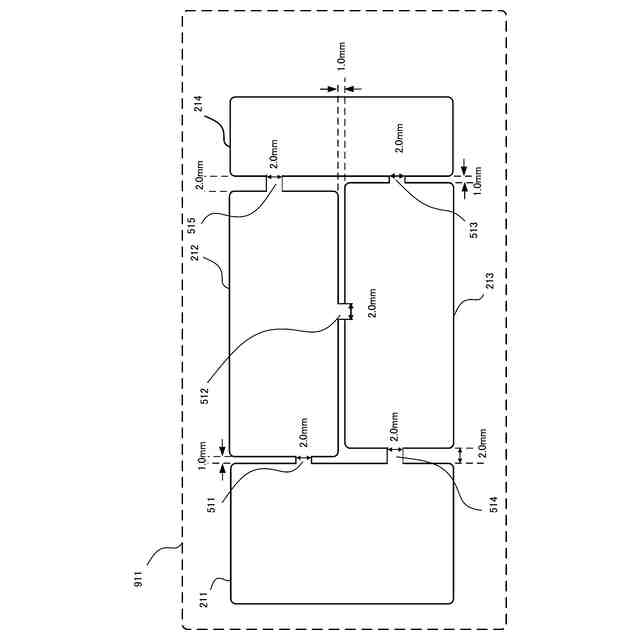

【解決手段】被分割集合プリント基板911は、プリント基板211と、プリント基板213と、プリント基板212と、プリント基板211とプリント基板213とを接続する接続部514と、プリント基板211とプリント基板212とを接続する接続部511と、を有し、プリント基板211とプリント基板213とを接続する方向における接続部514の長さ(2mm)は、プリント基板211とプリント基板212とを接続する方向における接続部511の長さ(1mm)よりも長く、接続部514とともに接続部511が切断されることにより被分割集合プリント基板911からプリント基板211、プリント基板213及びプリント基板212が製造される。
【選択図】図3
特許請求の範囲【請求項１】
複数のプリント基板が接続部によって接続され配置された集合プリント基板の前記接続部が切断されることによりプリント基板が製造されるプリント基板の製造方法であって、
前記集合プリント基板は、第１プリント基板と、第２プリント基板と、第３プリント基板と、前記第１プリント基板と前記第２プリント基板とを接続する第１接続部と、前記第１プリント基板と前記第３プリント基板とを接続する第２接続部と、を有し、
前記第１プリント基板と前記第２プリント基板とを接続する方向における前記第１接続部の長さは、前記第１プリント基板と前記第３プリント基板とを接続する方向における前記第２接続部の長さよりも長く、
前記第１接続部とともに前記第２接続部が切断されることにより前記集合プリント基板から前記第１プリント基板、前記第２プリント基板及び前記第３プリント基板が製造されることを特徴とするプリント基板の製造方法。
続きを表示（約 3,600 文字）【請求項２】
前記第１接続部及び前記第２接続部は分割装置によって分割され、

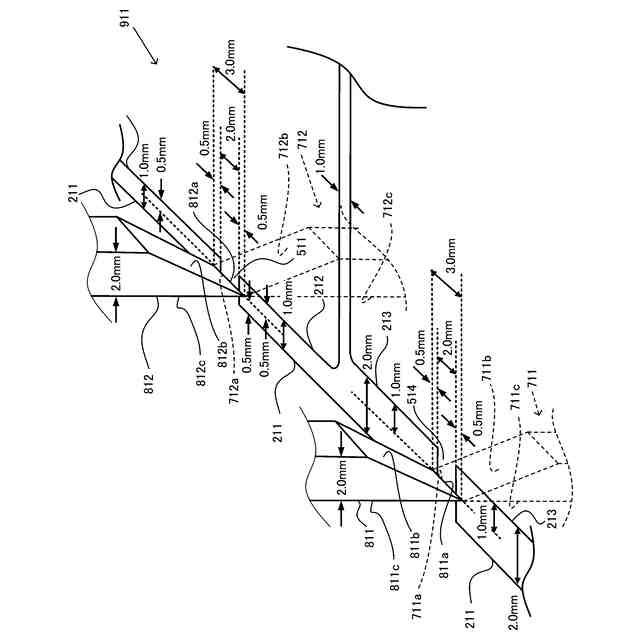

前記分割装置は、前記集合プリント基板が載置された状態で、鉛直方向において、前記集合プリント基板の下方に設けられた下分割刃と、前記下分割刃と対になるように前記集合プリント基板の上方に設けられた上分割刃と、を有し、
前記上分割刃及び前記下分割刃は、前記第１接続部を切断する第１上分割刃及び第１下分割刃と、前記第２接続部を切断する第２上分割刃及び第２下分割刃と、を有し、
前記第１上分割刃は、前記鉛直方向に平行な第１鉛直面と、前記鉛直方向に対して傾斜した第１斜面と、前記第１鉛直面と前記第１斜面との交線によって形成された第１先端部と、を有し、
前記第１下分割刃は、前記鉛直方向に平行な第２鉛直面と、前記鉛直方向に対して傾斜した第２斜面と、前記第２鉛直面と前記第２斜面との交線によって形成された第２先端部と、を有し、
前記第２上分割刃は、前記鉛直方向に平行な第３鉛直面と、前記鉛直方向に対して傾斜した第３斜面と、前記第３鉛直面と前記第３斜面との交線によって形成された第３先端部と、を有し、
前記第２下分割刃は、前記鉛直方向に平行な第４鉛直面と、前記鉛直方向に対して傾斜した第４斜面と、前記第４鉛直面と前記第４斜面との交線によって形成された第４先端部と、を有し、
前記第１下分割刃の上に前記第１接続部が位置するように、前記第２下分割刃の上に前記第２接続部が位置するように、前記集合プリント基板が前記分割装置に載置され、
前記第１上分割刃は、前記第１接続部の上方から前記第１接続部に接し、前記第１接続部を介して前記第１下分割刃とすりあい前記第１接続部を切断し、
前記第２上分割刃は、前記第２接続部の上方から前記第２接続部に接し、前記第２接続部を介して前記第２下分割刃とすりあい前記第２接続部を切断することを特徴とする請求項１に記載のプリント基板の製造方法。
【請求項３】
前記第１上分割刃及び前記第１下分割刃は、前記第１接続部の長さ方向において、前記第１接続部の中央を切断し、
前記第２上分割刃及び前記第２下分割刃は、前記第２接続部の長さ方向において、前記第２接続部の中央を切断することを特徴とする請求項２に記載のプリント基板の製造方法。
【請求項４】
前記第１プリント基板又は前記第２プリント基板は、前記第１接続部が接続された端部に実装された部品を有し、
前記部品が前記第１プリント基板又は前記第２プリント基板の上面に実装されている場合には、前記第１上分割刃の前記第１鉛直面が前記部品に対向するように配置され、
前記部品が前記第１プリント基板又は前記第２プリント基板の下面に実装されている場合には、前記第１下分割刃の前記第２鉛直面が前記部品に対向するように配置されることを特徴とする請求項２に記載のプリント基板の製造方法。
【請求項５】

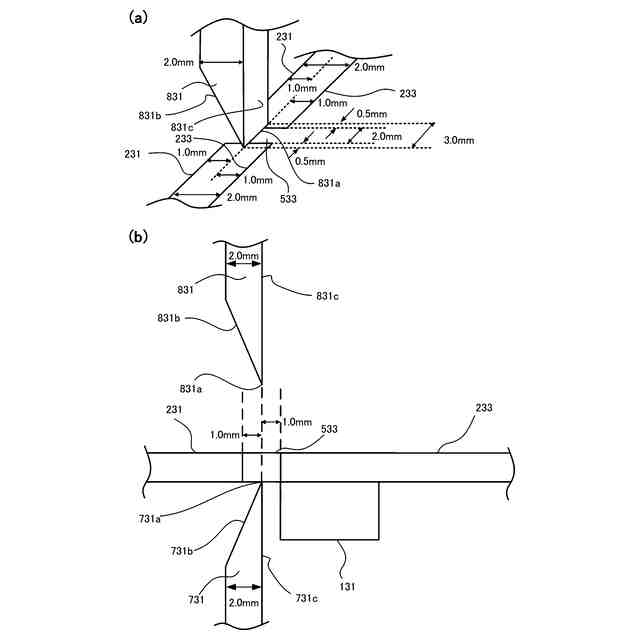

前記第１プリント基板又は前記第３プリント基板は、前記第２接続部が接続された端部に実装された部品を有し、
前記部品が前記第１プリント基板又は前記第３プリント基板の上面に実装されている場合には、前記第２上分割刃の前記第３鉛直面が前記部品に対向するように配置され、
前記部品が前記第１プリント基板又は前記第３プリント基板の下面に実装されている場合には、前記第２下分割刃の前記第４鉛直面が前記部品に対向するように配置されることを特徴とする請求項２に記載のプリント基板の製造方法。
【請求項６】
複数のプリント基板が接続部によって接続され配置された集合プリント基板の前記接続部が切断されることによりプリント基板が製造されるプリント基板の製造方法であって、
前記集合プリント基板は、第１プリント基板と、第２プリント基板と、前記第１プリント基板と前記第２プリント基板とを接続する接続部と、を有し、

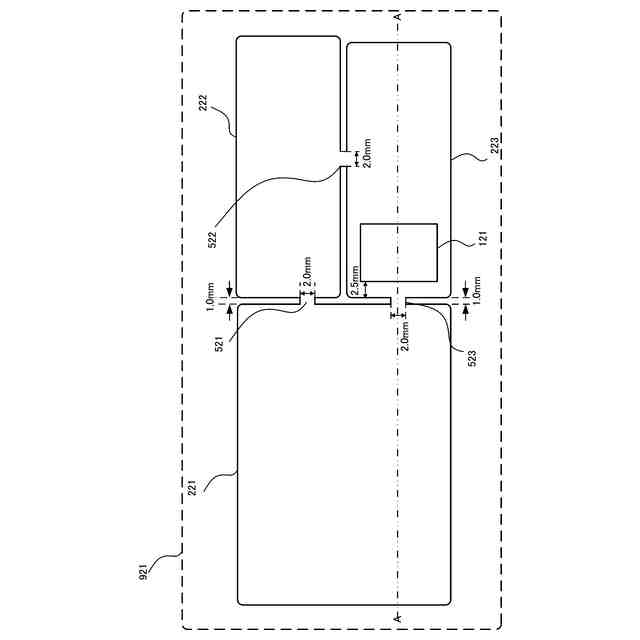

前記第１プリント基板又は前記第２プリント基板は、前記接続部が接続された端部に実装された部品を有し、
前記接続部は分割装置によって分割され、
前記分割装置は、前記集合プリント基板が載置された状態で、鉛直方向において、前記集合プリント基板の下方に設けられた下分割刃と、前記下分割刃と対になるように前記集合プリント基板の上方に設けられた上分割刃と、を有し、

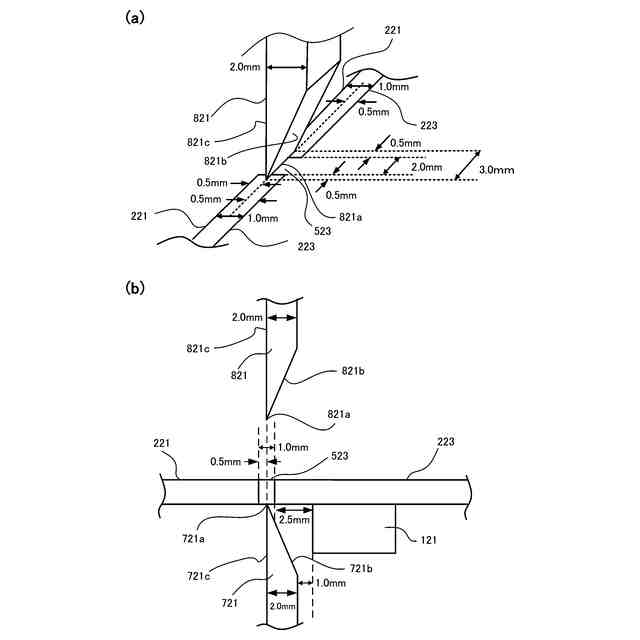

前記上分割刃は、前記鉛直方向に平行な第１鉛直面と、前記鉛直方向に対して傾斜した第１斜面と、前記第１鉛直面と前記第１斜面との交線によって形成された第１先端部と、を有し、
前記下分割刃は、前記鉛直方向に平行な第２鉛直面と、前記鉛直方向に対して傾斜した第２斜面と、前記第２鉛直面と前記第２斜面との交線によって形成された第２先端部と、を有し、
前記下分割刃の上に前記接続部が位置するように、前記集合プリント基板が前記分割装置に載置され、
前記部品が前記第１プリント基板又は前記第２プリント基板の上面に実装されている場合には、前記上分割刃の前記第１鉛直面が前記部品に対向するように配置され、
前記部品が前記第１プリント基板又は前記第２プリント基板の下面に実装されている場合には、前記下分割刃の前記第２鉛直面が前記部品に対向するように配置され、
前記上分割刃は、前記接続部の上方から前記接続部に接し、前記接続部を介して前記下分割刃とすりあい前記接続部を切断することにより前記集合プリント基板から前記第１プリント基板及び前記第２プリント基板が製造されることを特徴とするプリント基板の製造方法。
【請求項７】
前記接続部を第１接続部としたとき、
前記集合プリント基板は、第３プリント基板と、前記第１プリント基板と前記第３プリント基板とを接続する第２接続部と、を有し、
前記第１プリント基板と前記第２プリント基板とを接続する方向における前記第１接続部の長さは、前記第１プリント基板と前記第３プリント基板とを接続する方向における前記第２接続部の長さよりも長いことを特徴とする請求項６に記載のプリント基板の製造方法。
【請求項８】
前記上分割刃を第１上分割刃とし、前記下分割刃を第１下分割刃としたとき、
前記第２接続部は前記第１接続部とともに前記分割装置によって分割され、
前記分割装置は、前記第２接続部を切断する第２上分割刃及び第２下分割刃を有し、
前記第２上分割刃は、前記鉛直方向に平行な第３鉛直面と、前記鉛直方向に対して傾斜した第３斜面と、前記第３鉛直面と前記第３斜面との交線によって形成された第３先端部と、を有し、
前記第２下分割刃は、前記鉛直方向に平行な第４鉛直面と、前記鉛直方向に対して傾斜した第４斜面と、前記第４鉛直面と前記第４斜面との交線によって形成された第４先端部と、を有し、
前記第２下分割刃の上に前記第２接続部が位置するように、前記集合プリント基板が前記分割装置に載置され、
前記第２上分割刃は、前記第２接続部の上方から前記第２接続部に接し、前記第２接続部を介して前記第２下分割刃とすりあい前記第２接続部を切断することを特徴とする請求項７に記載のプリント基板の製造方法。
【請求項９】
前記接続部を第１接続部としたとき、
前記集合プリント基板は、第３プリント基板と、前記第１プリント基板と前記第３プリント基板とを接続する第２接続部と、を有し、
前記第１プリント基板と前記第２プリント基板とを接続する方向における前記第１接続部の長さは、前記第１プリント基板と前記第３プリント基板とを接続する方向における前記第２接続部の長さよりも長く、
前記下分割刃の上に前記第１接続部とともに前記第２接続部が位置するように、前記集合プリント基板が前記分割装置に載置され、
前記上分割刃は、前記第１接続部とともに前記第２接続部の上方から前記第１接続部及び前記第２接続部に接し、前記第１接続部及び前記第２接続部を介して前記下分割刃とすりあい前記第１接続部とともに前記第２接続部を切断することを特徴とする請求項６に記載のプリント基板の製造方法。
【請求項１０】
前記上分割刃及び前記下分割刃は、前記第１接続部の長さ方向において、前記第１接続部の中央と前記第１プリント基板の外形端部との間を切断し、前記第２接続部の長さ方向において、前記第２接続部の中央を切断することを特徴とする請求項９に記載のプリント基板の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、プリント基板の製造方法及びプリント基板に関し、例えば、被分割集合プリント基板から複数のプリント基板を製造する方法及びプリント基板に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】

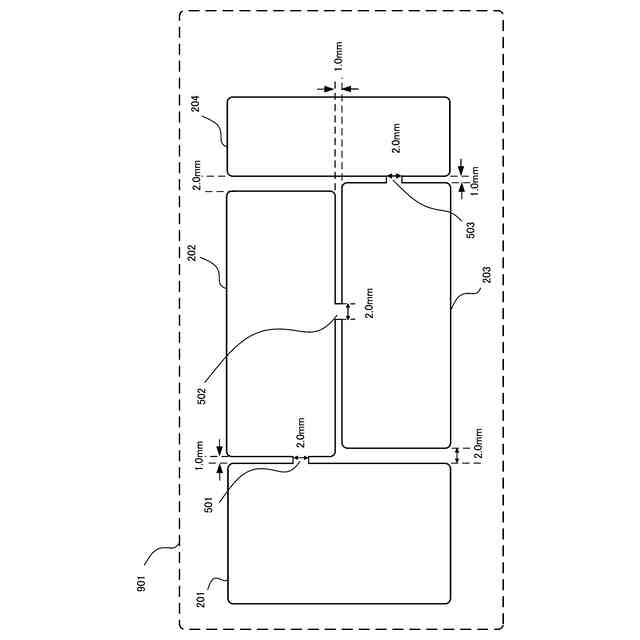

基板の製造費、実装費、管理費を抑えるため、複数のプリント基板を１枚の被分割集合プリント基板から分割して製造する異種多面付けの構成が取られることがある。各々の基板は一様な長さ１．０ｍｍのミシン目の接続部で接続されており、プリント基板を分割する際に基板分割装置により接続部を同時に分割する方法が提案されている。例えば、複雑な形状の非定型のプリント基板の分割に適する方法として、次のような方法が知られている。すなわち、分割装置の上刃と下刃とを動力源に接続されたエアシリンダーや油圧シリンダー等により昇降させ、プリント基板に設けられたミシン目に沿って切断する方法である（例えば、特許文献１、２、３参照）。
【０００３】
図１３は基板分割装置１００の構成を示す図である。図１３の基板分割装置１００では、昇降板４を下降させると、上分割刃８と下分割刃７の刃の先端が被分割集合プリント基板９のミシン目５に上下からすりあい、ミシン目が切断され各々のプリント基板に分割される。
【先行技術文献】
【特許文献】
【０００４】
特開平０２－１２４２９６号公報
特開平０７－０６６５０９号公報
特開平０８－１４１９９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、それぞれのプリント基板の基板サイズ、形状は仕様が決まっており、同じ長さの接続部で各々の基板を接続しようとした場合に、次のような課題が発生する。すなわち、一部の基板間の長さが接続部の長さより長くなるような配置になることがあり、このような基板間には接続部を設けて接続することができず、被分割集合プリント基板の強度が低下してしまうという課題がある。被分割集合プリント基板に部品を実装する場合、接続部で接続されたベアボードの状態で部品を実装した後に基板分割装置により被分割集合プリント基板を分割する。被分割集合プリント基板の強度が低い場合、部品を実装する前にベアボードが割れてしまい、マウンターによって所定の位置に部品を実装できないという課題も発生する。
【０００６】
本発明は、このような状況のもとでなされたもので、集合プリント基板の強度を保つことを目的とする。
【課題を解決するための手段】
【０００７】
上述した課題を解決するために、本発明は、以下の構成を備える。
【０００８】
（１）複数のプリント基板が接続部によって接続され配置された集合プリント基板の前記接続部が切断されることによりプリント基板が製造されるプリント基板の製造方法であって、前記集合プリント基板は、第１プリント基板と、第２プリント基板と、第３プリント基板と、前記第１プリント基板と前記第２プリント基板とを接続する第１接続部と、前記第１プリント基板と前記第３プリント基板とを接続する第２接続部と、を有し、前記第１プリント基板と前記第２プリント基板とを接続する方向における前記第１接続部の長さは、前記第１プリント基板と前記第３プリント基板とを接続する方向における前記第２接続部の長さよりも長く、前記第１接続部とともに前記第２接続部が切断されることにより前記集合プリント基板から前記第１プリント基板、前記第２プリント基板及び前記第３プリント基板が製造されることを特徴とするプリント基板の製造方法。
【０００９】
（２）複数のプリント基板が接続部によって接続され配置された集合プリント基板の前記接続部が切断されることによりプリント基板が製造されるプリント基板の製造方法であって、前記集合プリント基板は、第１プリント基板と、第２プリント基板と、前記第１プリント基板と前記第２プリント基板とを接続する接続部と、を有し、前記第１プリント基板又は前記第２プリント基板は、前記接続部が接続された端部に実装された部品を有し、前記接続部は分割装置によって分割され、前記分割装置は、鉛直方向において、前記集合プリント基板の下方に設けられた下分割刃と、前記下分割刃と対になるように前記集合プリント基板の上方に設けられた上分割刃と、を有し、前記上分割刃は、前記鉛直方向に平行な第１鉛直面と、前記鉛直方向に対して傾斜した第１斜面と、前記第１鉛直面と前記第１斜面との交線によって形成された第１先端部と、を有し、前記下分割刃は、前記鉛直方向に平行な第２鉛直面と、前記鉛直方向に対して傾斜した第２斜面と、前記第２鉛直面と前記第２斜面との交線によって形成された第２先端部と、を有し、前記下分割刃の上に前記接続部が位置するように、前記集合プリント基板が前記分割装置に載置され、前記部品が前記第１プリント基板又は前記第２プリント基板の上面に実装されている場合には、前記上分割刃の前記第１鉛直面が前記部品に対向するように配置され、前記部品が前記第１プリント基板又は前記第２プリント基板の下面に実装されている場合には、前記下分割刃の前記第２鉛直面が前記部品に対向するように配置され、前記上分割刃は、前記接続部の上方から前記接続部に接し、前記接続部を介して前記下分割刃とすりあい前記接続部を切断することにより前記集合プリント基板から前記第１プリント基板及び前記第２プリント基板が製造されることを特徴とするプリント基板の製造方法。
【００１０】

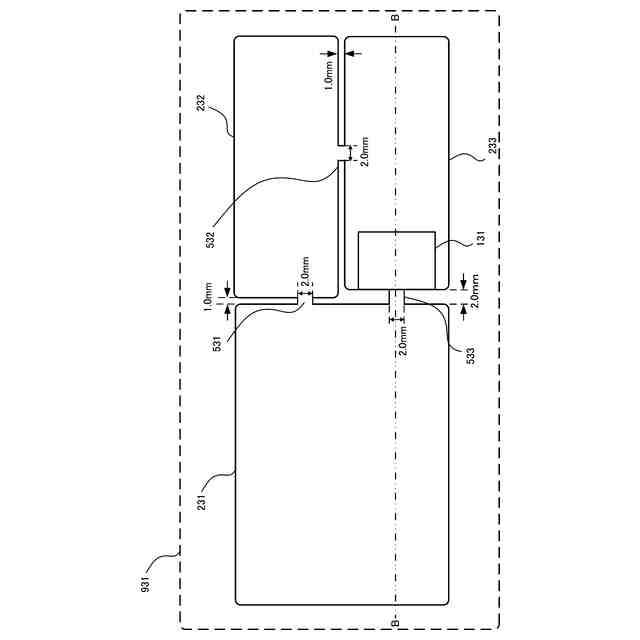

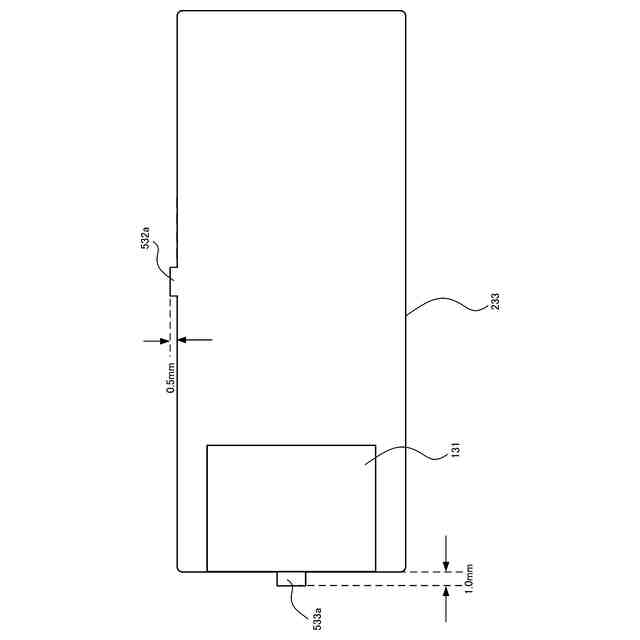

（３）部品を実装するためのプリント基板であって、前記プリント基板の外形端部から突出する第１突起部及び第２突起部を備え、前記第１突起部の突出する方向の長さは、前記第２突起部の突出する方向の長さよりも長いことを特徴とするプリント基板。
【発明の効果】
（【００１１】以降は省略されています）
