発明の名称骨モデルおよび表示システム
出願人京セラ株式会社
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類A61B 34/10 20160101AFI20250826BHJP(医学または獣医学;衛生学)
要約【課題】骨モデルを用いて模擬手術を行った後、術前計画通りに骨切削できたかどうかを容易に確認することができる。
【解決手段】骨モデルは、第1断面を有する第1部材と、前記第1断面と接する第2断面を有する第2部材と、前記第1断面と前記第2断面とが接した状態で、前記第1部材および前記第2部材を固定する固定部と、を有する。
【選択図】図4
特許請求の範囲【請求項１】
第１断面を有する第１部材と、
前記第１断面と接する第２断面を有する第２部材と、
前記第１断面と前記第２断面とが接した状態で、前記第１部材および前記第２部材を固定する固定部と、
を有する骨モデル。
続きを表示（約 720 文字）【請求項２】
前記第１部材の一部および前記第２部材の一部はブロック状の構造を有し、
前記固定部は前記ブロック状の構造の一部又は全部である、
請求項１に記載の骨モデル。
【請求項３】
前記固定部は、貫通孔を有し、
前記貫通孔を挿通するボルトを更に有する、
請求項１に記載の骨モデル。
【請求項４】
前記第１断面および前記第２断面は、互いに嵌合する突起および孔の少なくともいずれか一方を有する、
請求項１に記載の骨モデル。
【請求項５】
複数の前記固定部を有する、
請求項１に記載の骨モデル。
【請求項６】
前記第１部材および前記第２部材は、前記第１断面と前記第２断面とが接した状態で、骨盤の臼蓋を模した形状を有する、
請求項１に記載の骨モデル。
【請求項７】
前記第１断面および前記第２断面は、前記骨盤における股関節の回転中心付近を通過し、かつ、体軸と平行な面に対応する面である、
請求項６に記載の骨モデル。
【請求項８】
前記第１断面および前記第２断面の表面粗さは、外表面の表面粗さよりも大きい、
請求項６に記載の骨モデル。
【請求項９】
前記第１断面および前記第２断面はそれぞれ、外表面から延びる第１領域と、該第１領域に囲まれた第２領域と、を有する、
請求項６に記載の骨モデル。
【請求項１０】
前記第１領域の色は、前記第２領域とは異なる色である、
請求項９に記載の骨モデル。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、骨モデルおよび表示システムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
人工股関節置換術では、術前に骨モデルを用いて模擬手術を行う。骨モデルについては、例えば非特許文献１に開示されている。
【先行技術文献】
【非特許文献】
【０００３】
ソーボーンズUSA Pacific Research Company "変形性関節症のある片側骨盤、ソリッドフォーム、左",[online],[令和6年2月19日検索],インターネット<URL:https://www.sawbones.com/hemi-pelvis-large-left-solid-foam-osteoarthritic-hemi-pelvis-for-1301-5-full-pelvis-1294-1.html>
【発明の概要】
【発明が解決しようとする課題】
【０００４】
術前計画通りに骨切削できたか否か確認するためには、骨モデルを分割する必要がある。しかしながら、一体形成された骨モデルを、確認に適した位置で切断するのは、手間がかかる上に困難である。
【課題を解決するための手段】
【０００５】
本開示の一態様に係る骨モデルは、第１断面を有する第１部材と、前記第１断面と接する第２断面を有する第２部材と、前記第１断面と前記第２断面とが接した状態で、前記第１部材および前記第２部材を固定する固定部と、を有する。
【発明の効果】
【０００６】
本開示の一態様によれば、骨モデルを用いて模擬手術を行った後、術前計画通りに骨切削できたかどうかを容易に確認することができる。
【図面の簡単な説明】
【０００７】

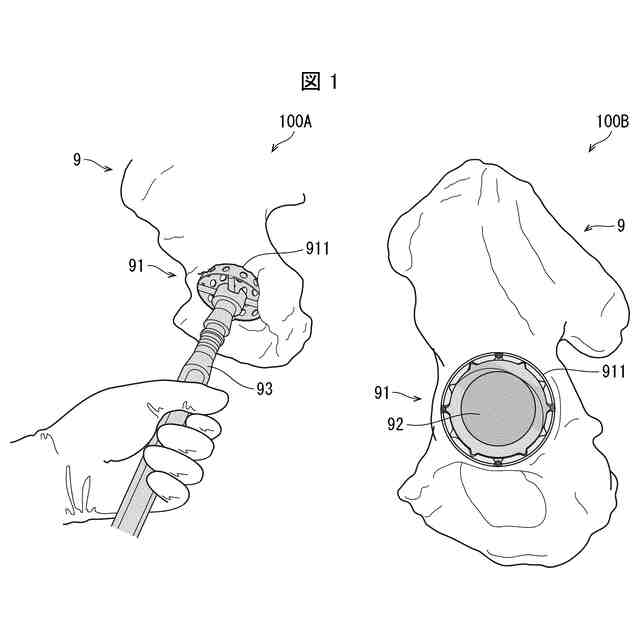

人工股関節置換術の一例を説明する模式図である。

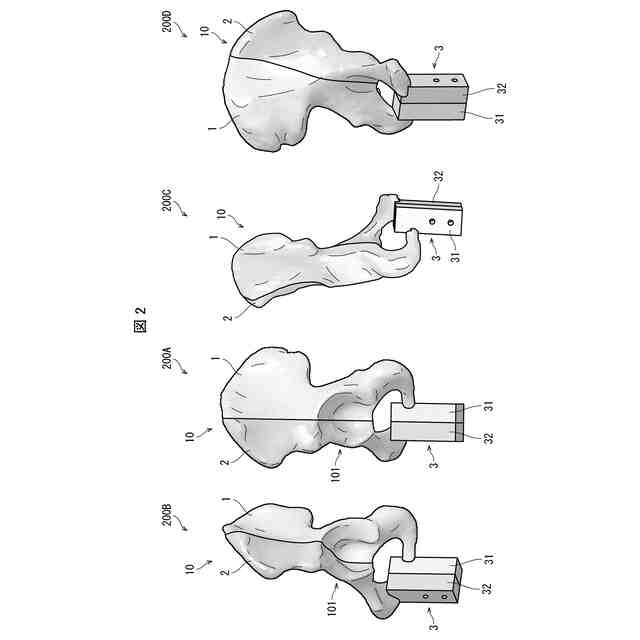

本開示の実施形態１に係る骨モデルの一例を示す模式図である。

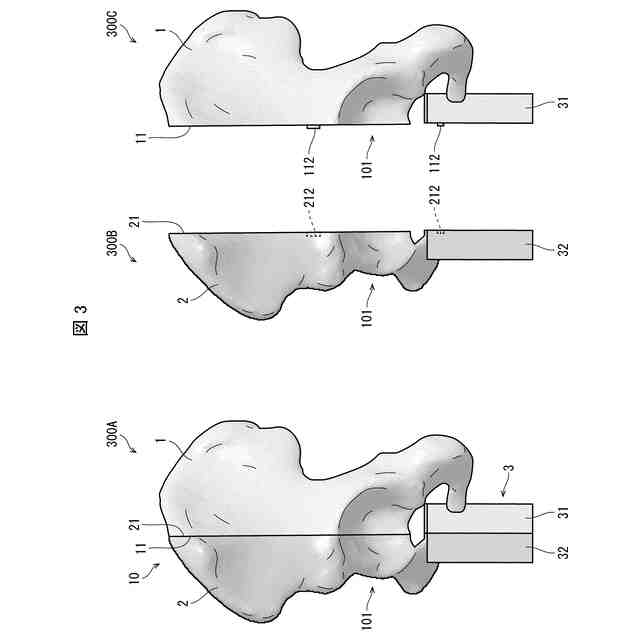

図２に示す骨モデルを分割した状態を示す模式図である。

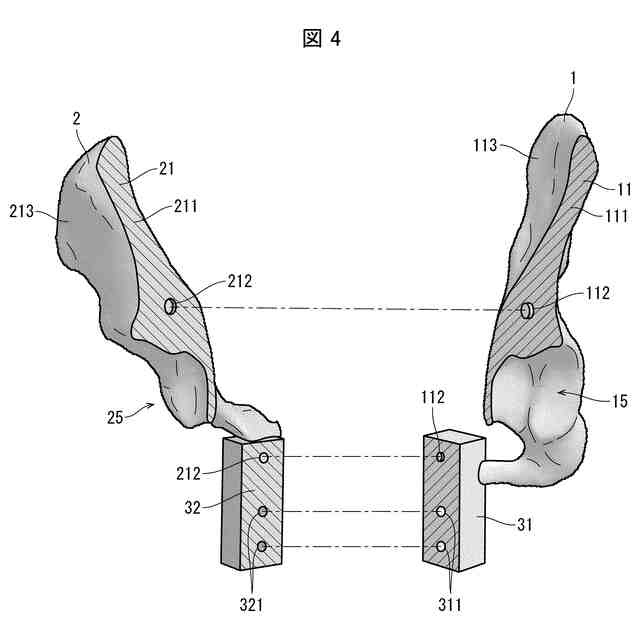

図２に示す骨モデルの分割面を示す模式図である。

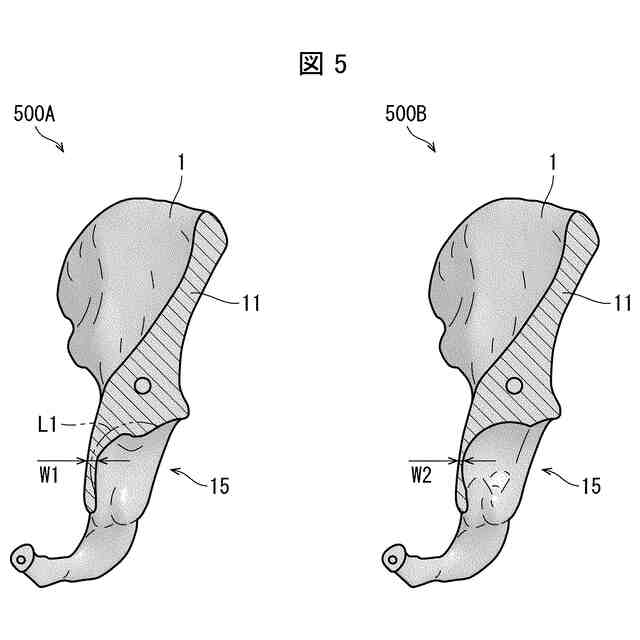

骨切削後の骨モデルの確認を説明する模式図である。

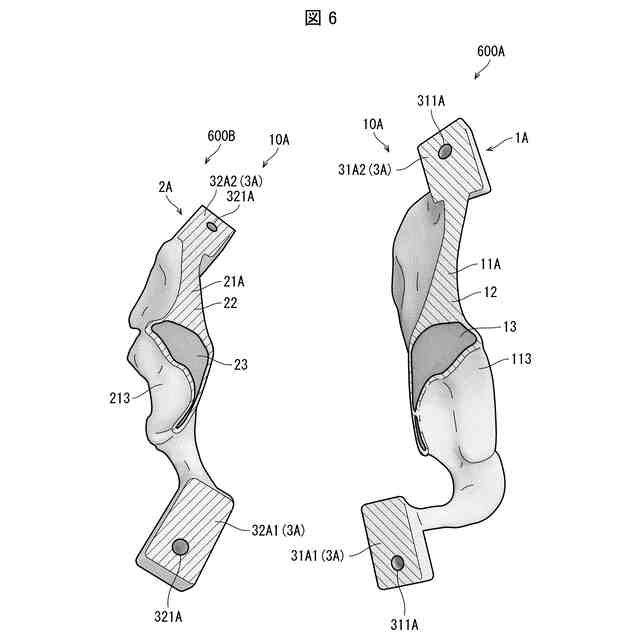

骨モデルの皮質骨領域および骨髄領域の一例を示す模式図である。
本開示の実施形態２に係るナビゲーション手術を説明する模式図である。
【発明を実施するための形態】
【０００８】
〔実施形態１〕
以下、本開示の実施形態１について、図面に基づいて説明する。以下では、骨モデル１０が骨盤を模した形状を備えており、人工股関節置換術の模擬手術において使用される例について説明する。ただし、本開示ではこれに限らず、骨モデル１０は、任意の術式に対応可能な形状を適用することができる。例えば、骨モデル１０を人工膝関節置換術、又は、人工肩関節置換術等の模擬手術についても適用することができる。この場合、骨モデル１０は大腿骨、脛骨、又は、上腕骨等を模した形状に構成される。
【０００９】
＜概要＞
始めに、人工股関節置換術の模擬手術に使用される骨モデル１０についての理解を容易にするために、人工股関節置換術の概要について簡単に説明する。人工股関節置換術は、患者の股関節を人工股関節に置き換える手術である。
【００１０】
股関節は、骨盤にあるドーム状に窪んだ臼蓋と、大腿骨の先端にあるボール状の大腿骨骨頭との組み合わせにより構成される。病気または骨折等により股関節を損傷した場合、損傷した股関節を人工股関節に置換する人工股関節置換術が行われている。人工股関節は、例えば、臼蓋に装着する骨盤用インプラントと、当該骨盤用インプラントと係合し、大腿骨の骨頭に装着される球状の大腿骨用インプラントとの組合せにより構成される。
（【００１１】以降は省略されています）
