特許ウォッチ

公開番号2025128602
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024025356
出願日2024-02-22
発明の名称モータ、送風機、冷凍装置、車両、モータのリサイクル方法、および、モータの製造方法
出願人ダイキン工業株式会社
代理人個人
主分類H02K 15/02 20250101AFI20250827BHJP(電力の発電,変換,配電)
要約【課題】リサイクル部品を回収しやすいモータ、送風機、冷凍装置、車両、モータのリサイクル方法、および、モータの製造方法を提供する。

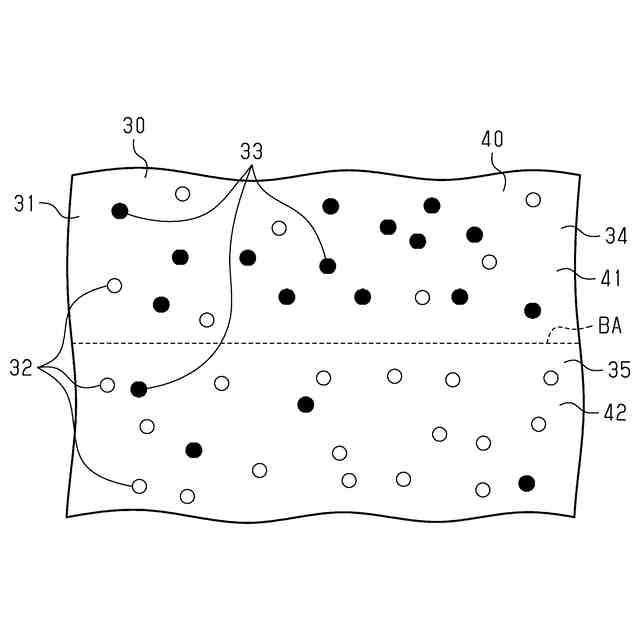

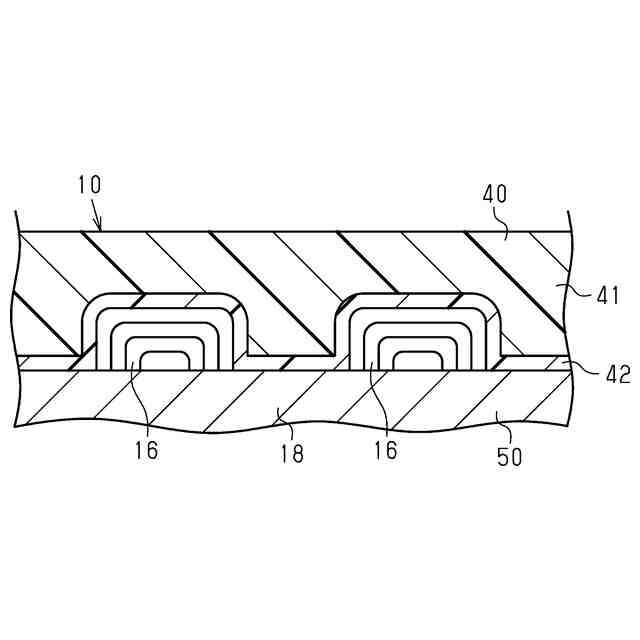

【解決手段】モータは、封止樹脂によって構成される封止部40と、封止部40によって封止される被封止部50とを備える。封止部40は、第1領域41と、第1領域41よりも熱分解しやすい第2領域42とを含む。第2領域42は、第1領域41と被封止部50との間に設けられる。第2領域42は、第1温度以上の温度で熱分解する第1フィラーを含む。第2領域42の第1フィラーの含有率は、第1領域41の第1フィラーの含有率よりも大きい。
【選択図】図3
特許請求の範囲【請求項１】
封止樹脂（３０）によって構成される封止部（４０）と、前記封止部（４０）によって封止される被封止部（５０）とを備えるモータ（１０）であって、
前記封止部（４０）は、第１領域（４１）と、前記第１領域（４１）よりも熱分解しやすい第２領域（４２）とを含み、
前記第２領域（４２）は、前記第１領域（４１）と前記被封止部（５０）との間に設けられ、
前記第２領域（４２）は、第１温度以上の温度で熱分解する第１フィラー（３２）を含み、
前記第２領域（４２）の前記第１フィラー（３２）の含有率は、前記第１領域（４１）の前記第１フィラー（３２）の含有率よりも大きい、
モータ。
続きを表示（約 870 文字）【請求項２】
前記第２領域（４２）を構成する前記封止樹脂（３０）のベース樹脂（３１）は、前記第１領域（４１）を構成する前記封止樹脂（３０）のベース樹脂（３１）と同じ種類の樹脂である、
請求項１に記載のモータ。
【請求項３】
前記第１領域（４１）と前記第２領域（４２）との間には、界面が形成されない、
請求項２に記載のモータ。
【請求項４】
前記第２領域（４２）の前記第１フィラー（３２）の含有率は、５０質量％以上かつ８０質量％以下である、
請求項１に記載のモータ。
【請求項５】
前記第２領域（４２）に含まれる前記第１フィラー（３２）の前記第１温度は、前記第１領域（４１）を構成する第１封止樹脂（３４）の燃焼温度以下である、
請求項１に記載のモータ。
【請求項６】
前記第１フィラー（３２）は、水酸化アルミニウムによって構成される、
請求項１に記載のモータ。
【請求項７】
前記第１領域（４１）は、前記第１温度よりも高い第２温度以上の温度で熱分解する第２フィラー（３３）を含み、
前記第２領域（４２）の前記第２フィラー（３３）の含有率は、前記第１領域（４１）の前記第２フィラー（３３）の含有率よりも小さい、
請求項１に記載のモータ。
【請求項８】
前記被封止部（５０）は、巻線（１６）、コア材（１８）、および、磁石（２１）のいずれか１つを含む、
請求項１に記載のモータ。
【請求項９】
前記被封止部（５０）は、前記磁石（２１）を含み、
前記第２領域（４２）に含まれる前記第１フィラー（３２）の前記第１温度は、前記磁石（２１）のキュリー温度よりも高い、
請求項８に記載のモータ。
【請求項１０】
請求項１から９のいずれか一項に記載の前記モータ（１０）を備える、
送風機。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、モータ、送風機、冷凍装置、車両、モータのリサイクル方法、および、モータの製造方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
封止樹脂によって封止されるモータが知られている。特許文献１にはこのようなモータ（特許文献１ではモールドモータ）の一例が開示される。この種のモータでは、リサイクル部品を含む被封止部が、封止部によって封止される。リサイクル部品の例は、金属、磁石等を材料とする部品である。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－２０３４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、リサイクルの観点からモータにおいてリサイクル部品と、その他の部分とを分離できることが好ましい。しかし、封止部は、被封止部を保護するという目的のために、熱、光等に対して安定性が高く、かつ、被封止部から分離しにくいように構成される。
【０００５】
封止部と被封止部とを分離する方法の例として、モータを加熱することによって封止部を燃焼する方法があるが、封止部が燃焼すると被封止部に煤、灰等の汚れが付着する虞がある。燃焼に伴う汚れによって被封止部に含まれるリサイクル部品の質が低下することもある。燃焼の他にもモータを破砕した後に、リサイクル部品を回収する方法もあるが、この方法では大掛かりな設備が必要になるため、リサイクル部品の回収にかかるコストが大きい。また、従来のモータでは、リサイクルしやすい状態でリサイクル部品を取り出せるように封止部と被封止部とを分離することが難しいため、産業廃棄物として処理されることもある。
【課題を解決するための手段】
【０００６】
この課題を解決する第１観点のモータは、封止樹脂によって構成される封止部と、前記封止部によって封止される被封止部とを備えるモータであって、前記封止部は、第１領域と、前記第１領域よりも熱分解しやすい第２領域とを含み、前記第２領域は、前記第１領域と前記被封止部との間に設けられ、前記第２領域は、第１温度以上の温度で熱分解する第１フィラーを含み、前記第２領域の前記第１フィラーの含有率は、前記第１領域の前記第１フィラーの含有率よりも大きい。
【０００７】

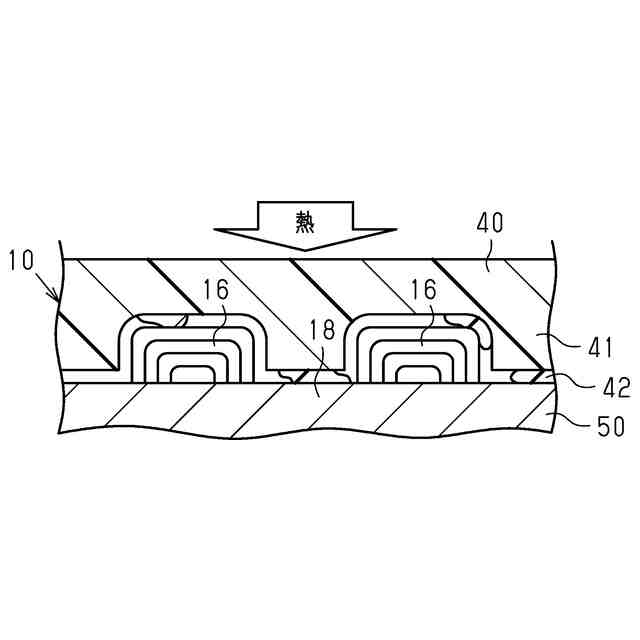

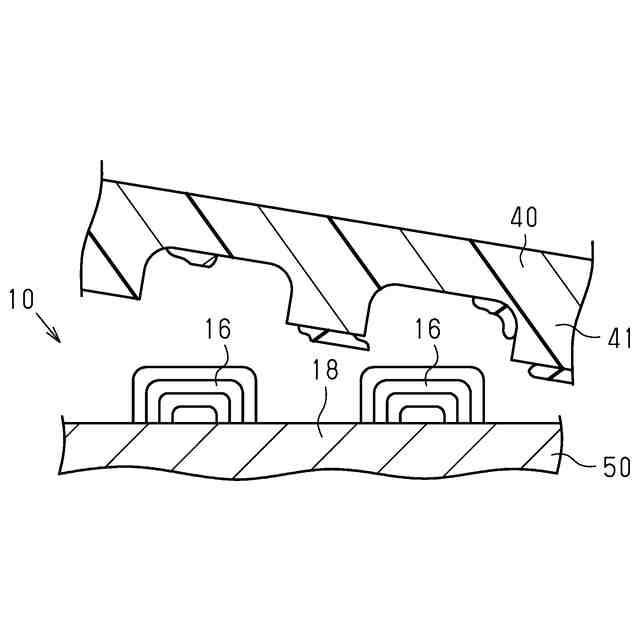

この構成によれば、第２領域の第１フィラーの含有率が第１領域の第１フィラーの含有率よりも大きいため、第２領域が第１領域よりも熱分解しやすい。第２領域が第１領域よりも熱分解しやすいため、第１温度以上の温度にモータを加熱することによって封止部のうち第１領域と被封止部とを分離できる。このようにしてモータから被封止部に含まれるリサイクル部品を好適に回収できる。
【０００８】
第２観点のモータは、第１観点のモータにおいて、前記第２領域を構成する前記封止樹脂のベース樹脂は、前記第１領域を構成する前記封止樹脂のベース樹脂と同じ種類の樹脂である。
【０００９】
この構成によれば、第１領域と第２領域とのそれぞれが、同じ種類の樹脂をベース樹脂とする封止樹脂によって構成されるため、第１領域と第２領域との間に界面が生じにくい。このように第１領域と第２領域とが強固につながるため、封止部の強度を向上できる。
【００１０】
第３観点のモータは、第１観点のモータにおいて、前記第１領域と前記第２領域との間には、界面が形成されない。
（【００１１】以降は省略されています）
