発明の名称身体貼付用シート
出願人花王株式会社
代理人個人
主分類A61F 13/02 20240101AFI20250828BHJP(医学または獣医学;衛生学)
要約【課題】身体貼付用シートが身体に貼付された状態を良好に維持することが可能な構造の身体貼付用シートを提供する。
【解決手段】身体貼付用シート100は、身体に貼付して用いられる身体貼付用シートであって、当該身体貼付用シート100の外形線は、それぞれ外方に向けて凸の少なくとも3つの弧状部51を含み、各弧状部51は、外方に向けて凸の弧状の角部61を介して相互に接続されており、各弧状部51は、各角部61よりも長く、弧状部51の端部51aと当該弧状部51に隣接する角部61の端部61aとを含む部分が、外方に向けて凸の弧状となっており、当該身体貼付用シート100の全体形状は、全長が最大となる第1方向における寸法が、第1方向に対して直交する第2方向における寸法より長い形状である。
【選択図】図1
特許請求の範囲【請求項１】
身体貼付用シートであって、
当該身体貼付用シートの外形線は、それぞれ外方に向けて凸の少なくとも３つの弧状部を含み、
各弧状部は、外方に向けて凸の弧状の角部を介して相互に接続されており、
各弧状部は、各角部よりも長く、
前記弧状部の端部と当該弧状部に隣接する前記角部の端部とを含む部分が、外方に向けて凸の弧状となっており、
当該身体貼付用シートの全体形状は、全長が最大となる第１方向における寸法が、前記第１方向に対して直交する第２方向における寸法より長い形状であり、
当該身体貼付用シートを前記第１方向に１０％伸長させるのに要する引張荷重の大きさが３Ｎ以下である身体貼付用シート。
続きを表示（約 660 文字）【請求項２】
各弧状部は、当該弧状部の全域に亘り曲率半径が一定であるか、又は、当該弧状部の一つの前記端部から長手方向の中央に向けて曲率半径が大きくなっている請求項１に記載の身体貼付用シート。
【請求項３】
前記弧状部の全域に亘り、曲率半径が一定である請求項１に記載の身体貼付用シート。
【請求項４】
各弧状部の曲率半径が互いに等しい請求項３に記載の身体貼付用シート。
【請求項５】
前記角部の全域に亘り、曲率半径が一定である請求項１から４のいずれか一項に記載の身体貼付用シート。
【請求項６】
前記外形線は、４つの前記弧状部と、４つの前記角部と、を含み、
４つの前記弧状部は、互いに対向している第１の対の弧状部と、互いに対向している第２の対の弧状部と、からなり、
前記第１の対の弧状部は、互いに同形状であり、
前記第２の対の弧状部は、互いに同形状であり、
前記第１の対の弧状部の各々の長さが、前記第２の対の弧状部の各々の長さよりも長い請求項１から５のいずれか一項に記載の身体貼付用シート。
【請求項７】
当該身体貼付用シートを身体に貼り付けるための粘着層が、当該身体貼付用シートの少なくとも周縁部に沿って形成されている請求項１から６のいずれか一項に記載の身体貼付用シート。
【請求項８】
前記粘着層が、当該身体貼付用シートの全面に形成されている請求項７に記載の身体貼付用シート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、身体貼付用シートに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
身体に貼付して用いられる身体貼付用シートとしては、例えば、特許文献１に記載されているものがある。
特許文献１の身体貼付用シート（同文献には経皮治療製剤と記載）の外形線は、それぞれ内方に向けて凸の少なくとも２つの弧状部を含む。
【先行技術文献】
【特許文献】
【０００３】
特表２００１－５０６１５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本願発明者の検討によれば、特許文献１に記載の身体貼付用シートでは、身体貼付用シートが身体に貼付された状態を維持する構造に関して、改善の余地がある。
【０００５】
本発明は、身体貼付用シートが身体に貼付された状態を良好に維持することが可能な構造の身体貼付用シートに関する。
【課題を解決するための手段】
【０００６】
本発明は、身体に貼付して用いられる身体貼付用シートであって、当該身体貼付用シートの外形線は、それぞれ外方に向けて凸の少なくとも３つの弧状部を含み、各弧状部は、外方に向けて凸の弧状の角部を介して相互に接続されており、各弧状部は、各角部よりも長く、前記弧状部の端部と当該弧状部に隣接する前記角部の端部とを含む部分が、外方に向けて凸の弧状となっており、当該身体貼付用シートの全体形状は、全長が最大となる第１方向における寸法が、前記第１方向に対して直交する第２方向における寸法より長い形状である身体貼付用シートに関する。
【発明の効果】
【０００７】
本発明によれば、身体貼付用シートが身体に貼付された状態を良好に維持することが可能となる。
【図面の簡単な説明】
【０００８】

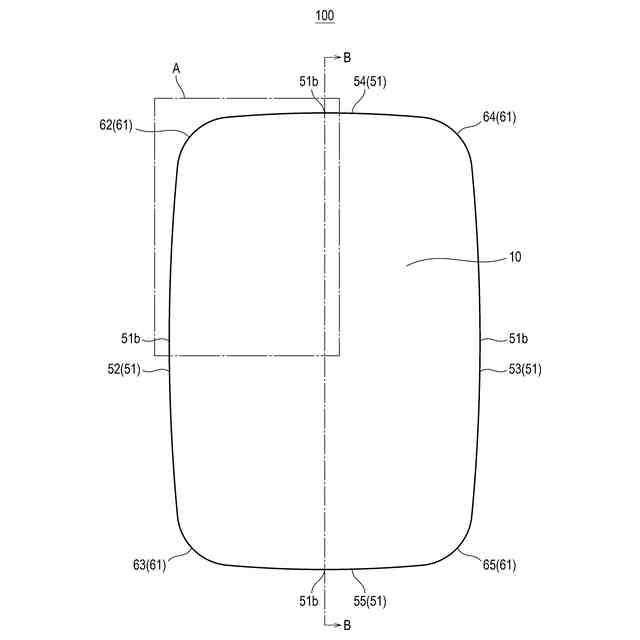

実施形態に係る身体貼付用シートの平面図である。

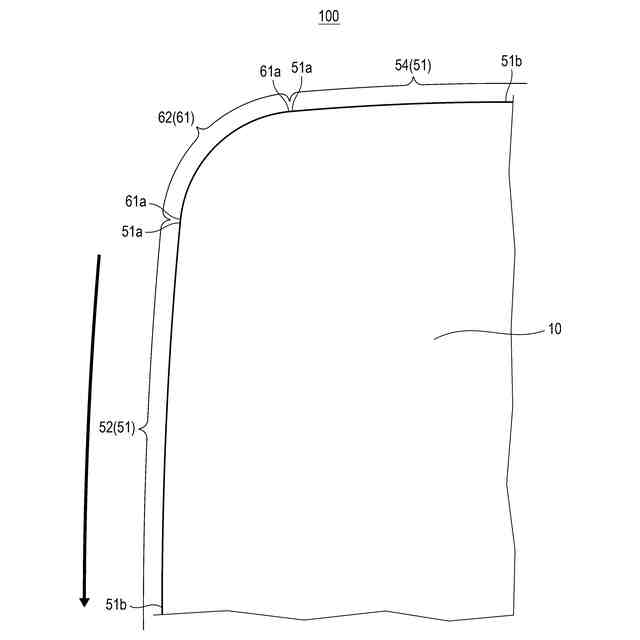

図１に示すＡ部の部分拡大図である。

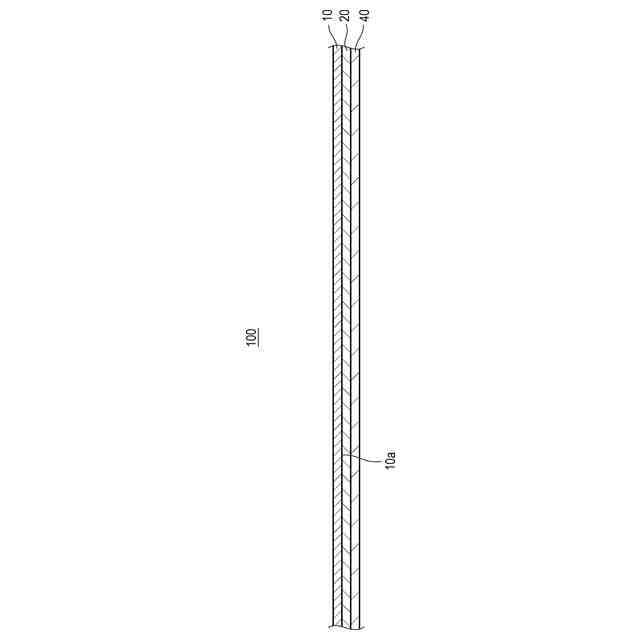

図１に示すＢ―Ｂ線に沿った断面図である。

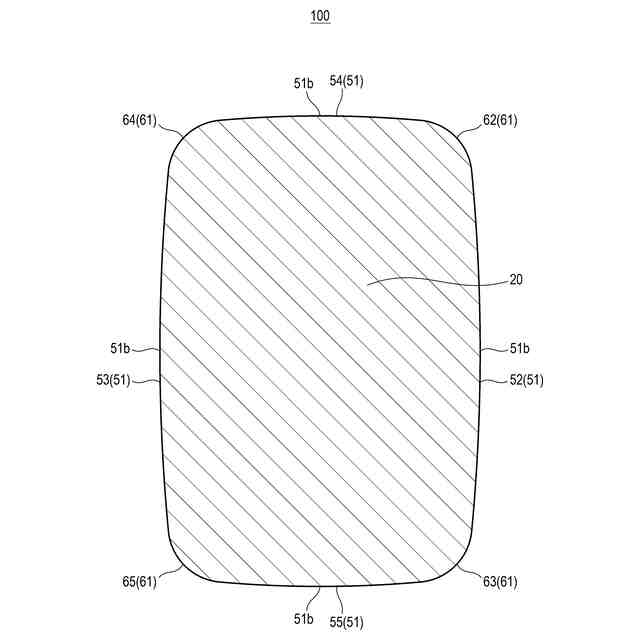

実施形態に係る身体貼付用シートの裏面図である。
実施形態に係る身体貼付用シートが第１方向に引き伸ばされた状態を示す平面図である。

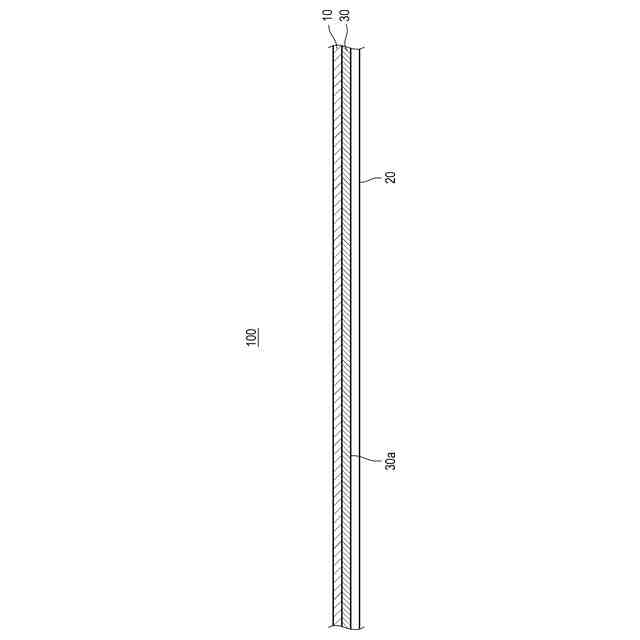

実施形態の変形例１に係る身体貼付用シートの断面図である。
実施形態の変形例１に係る身体貼付用シートの裏面図である。
実施形態の変形例２に係る身体貼付用シートの部分拡大図である。
実施形態の変形例３に係る身体貼付用シートの平面図である。
図１０（ａ）は比較例１に係る身体貼付用シートの平面図であり、図１０（ｂ）は変形例２に係る身体貼付用シートの平面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の好ましい実施形態について、図面を用いて説明する。なお、すべての図面において、同様の構成要素には同一の符号を付し、重複する説明は適宜に省略する。
【００１０】
本実施形態に係る身体貼付用シート１００は、身体に貼付して用いられる。
身体貼付用シート１００の全体形状は、全長が最大となる第１方向における寸法が、該第１方向に対して直交する第２方向における寸法よりも長い形状である。すなわち、第１方向における身体貼付用シート１００の寸法が、身体貼付用シート１００の最大寸法である。
また、身体貼付用シート１００の外形線は、図１及び図２に示すように、それぞれ外方に向けて凸の少なくとも３つの弧状部５１を含む。各弧状部５１は、外方に向けて凸の弧状の角部６１を介して相互に接続されている。各弧状部５１は、各角部６１よりも長く、弧状部５１の端部５１ａと当該弧状部５１に隣接する角部６１の端部６１ａとを含む部分が、外方に向けて凸の弧状となっている。
なお、ここで、「各弧状部５１が各角部６１よりも長い」とは、弧状部５１の経路長における長さ寸法が、角部６１の経路長における長さ寸法よりも大きいことを意味している。
また、図３においては、図１に示すＢ－Ｂ線に沿った断面の一部分を部分拡大図で示している。
