公開番号2025130985
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028425
出願日2024-02-28
発明の名称レバー式コネクタ
出願人矢崎総業株式会社
代理人個人,個人,個人
主分類H01R 13/629 20060101AFI20250902BHJP(基本的電気素子)
要約【課題】サブスイッチのオン状態からオフ状態への切り替えと、メインスイッチのオン状態からオフ状態への切り替えとの間に生じるタイムラグをより確実に確保することが可能なレバー式コネクタを提供する。

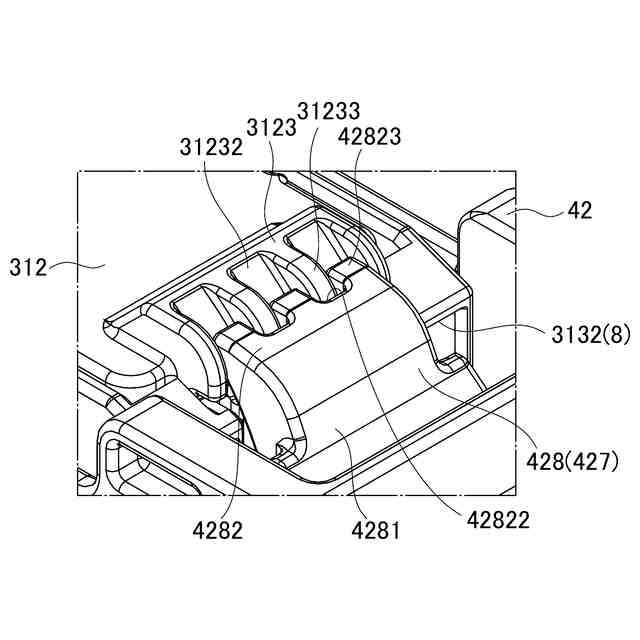

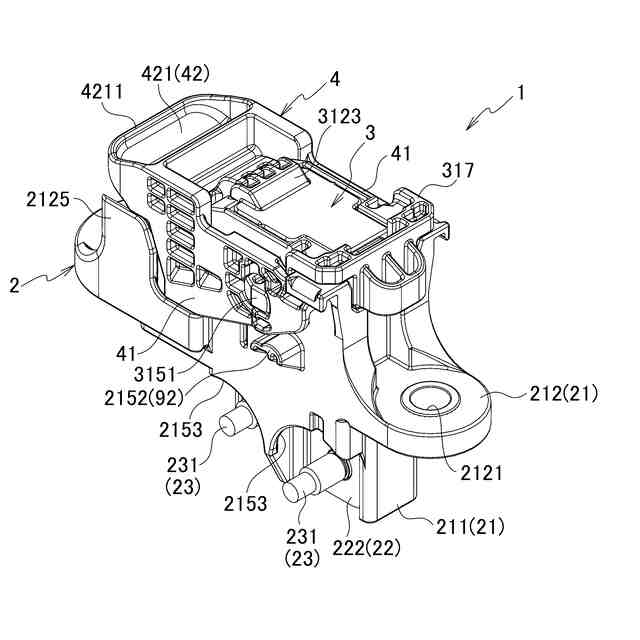

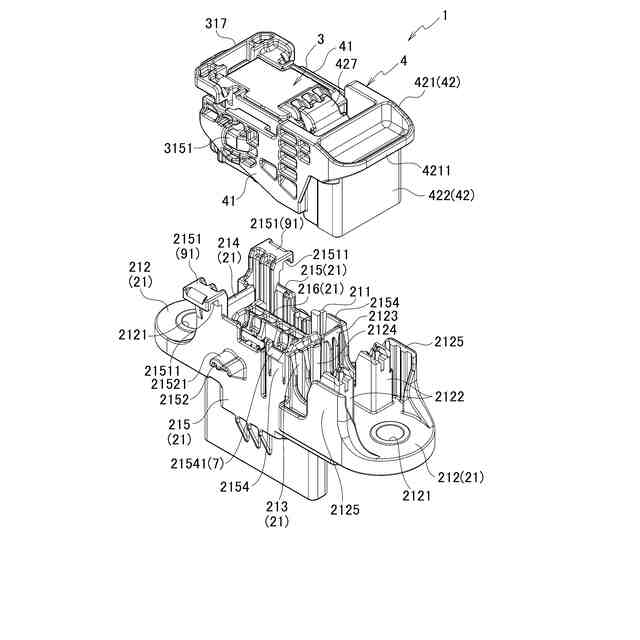

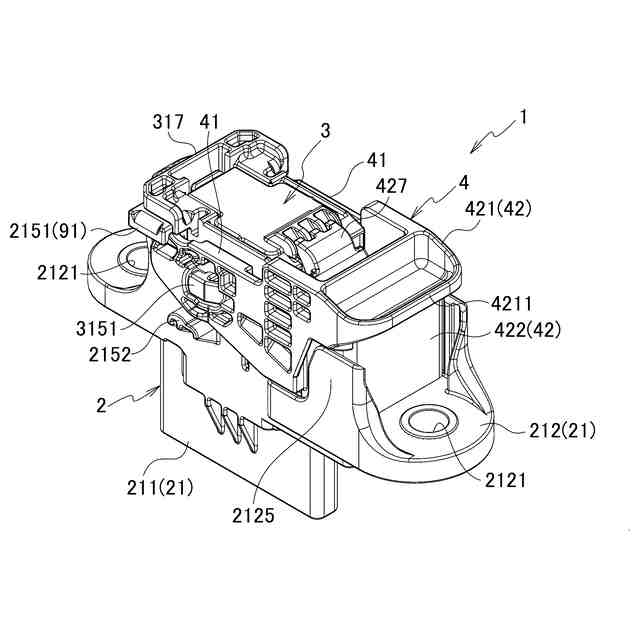

【解決手段】レバー式コネクタ1は、第1ハウジング21、第2ハウジング31、メインスイッチ54、サブスイッチ64、レバー4、ロック部8及びロック解除操作部4281を備えている。また、ロック解除操作部4281は、レバー4を第2位置に位置させた状態で第2ハウジング31に形成された被係合部3123に係合する係合部4282を備えている。そして、係合部4282の突き当て面42821及び被係合部3123の突き当て面31231を、互いに係合する凹部42822,31232と凸部42823,31233を有するラビリンス構造とした。
【選択図】図17
特許請求の範囲【請求項１】

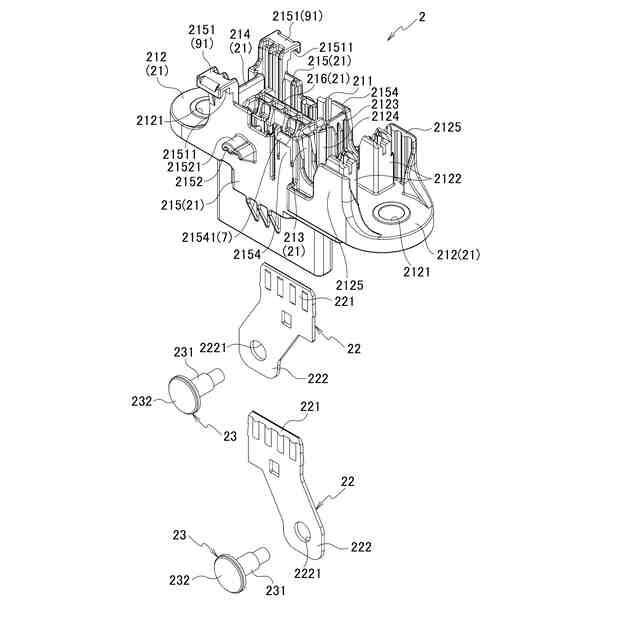

第１ハウジングと、

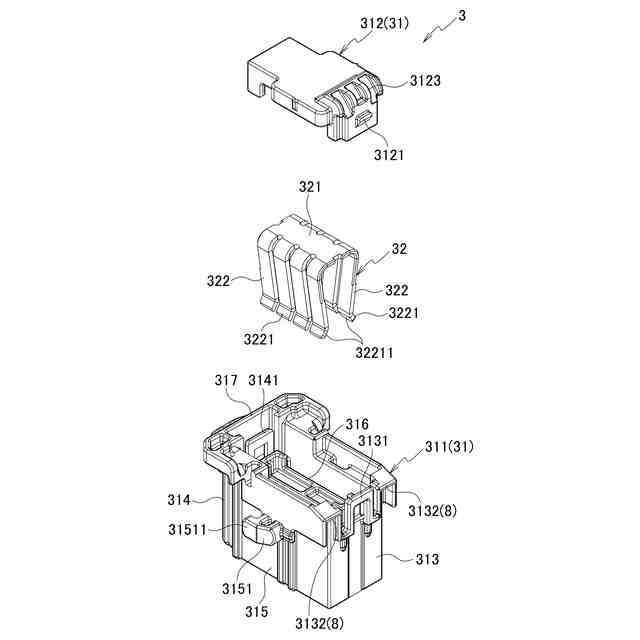

前記第１ハウジングに嵌合及び離脱される第２ハウジングと、

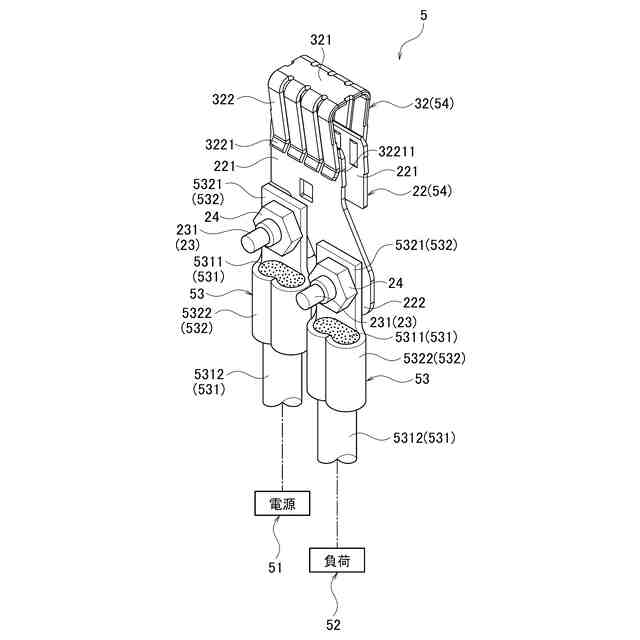

前記第１ハウジングに設けられる第１メイン端子と、前記第２ハウジングに設けられ、前記第１メイン端子に接離可能な第２メイン端子と、を有するメインスイッチと、

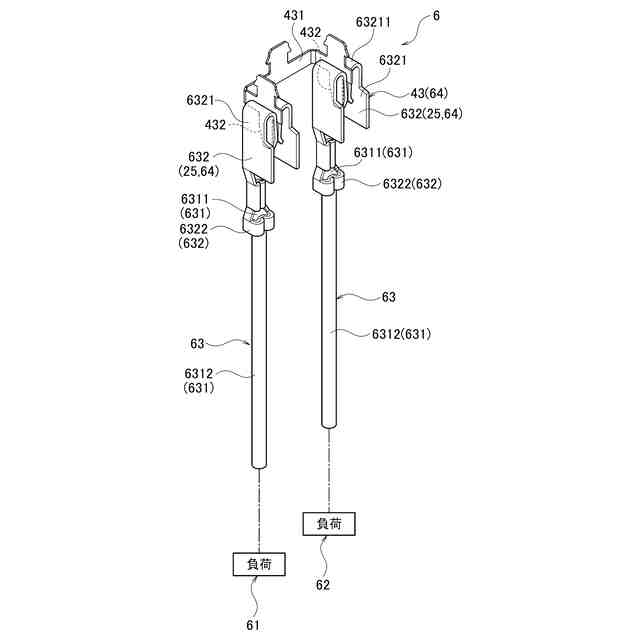

前記第１ハウジングに設けられる第１サブ端子と、前記第１サブ端子に接離可能な第２サブ端子と、を有するサブスイッチと、

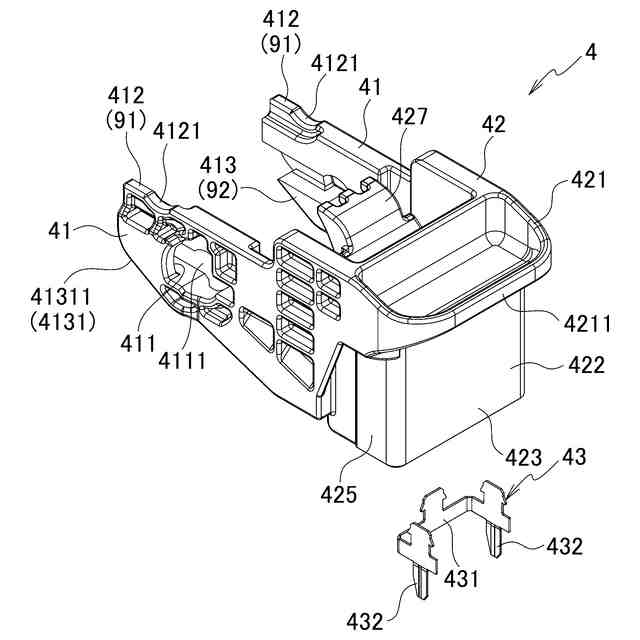

前記第２ハウジングが前記第１ハウジングから離脱し、前記メインスイッチ及び前記サブスイッチがオフ状態となる第１位置と、前記第２ハウジングが前記第１ハウジングに嵌合し、前記メインスイッチ及び前記サブスイッチがオン状態となる第２位置との間で回動させることができるように前記第２ハウジングに取り付けられて、前記第２サブ端子が設けられるレバーと、
前記第１位置と前記第２位置との間に位置し、前記第２ハウジングが前記第１ハウジングに嵌合して前記メインスイッチはオン状態となるが前記サブスイッチはオフ状態となる第３位置に前記レバーを位置させた状態で、前記レバーの前記第１位置への回動を規制することが可能なロック部と、

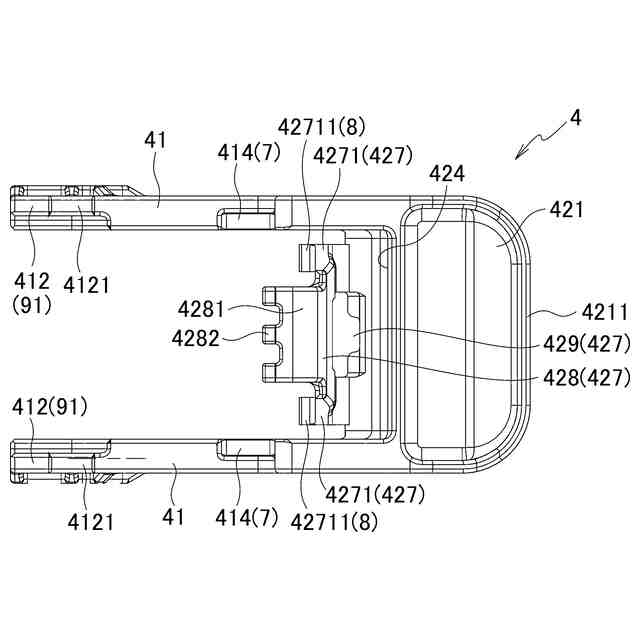

前記レバーを前記第３位置に位置させた状態で操作することで前記ロック部によるロックを解除することが可能なロック解除操作部と、
を備え、
前記ロック解除操作部は、前記レバーを前記第２位置に位置させた状態で前記第２ハウジングに形成された被係合部に係合する係合部を備えており、
前記係合部の突き当て面及び前記被係合部の突き当て面を、互いに係合する凹凸部を有するラビリンス構造とした、
レバー式コネクタ。
続きを表示（約 200 文字）【請求項２】
前記係合部の突き当て面及び前記被係合部の突き当て面が円弧状に湾曲しており、
前記被係合部の突き当て面の円弧の長さが前記係合部の突き当て面の円弧の長さよりも長くなっており、
前記レバーを前記第２位置に位置させた状態で、前記被係合部の突き当て面の端部が前記係合部の突き当て面の端部よりも前記第３位置側に位置している、
請求項１に記載のレバー式コネクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、レバー式コネクタに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
この種の従来のレバー式コネクタとしては、特許文献１に開示されたものが提案されている。この特許文献１では、レバー式コネクタは、第１ハウジングと、第１ハウジングに嵌合及び離脱される第２ハウジングと、第２ハウジングに回動可能に取り付けられるレバーと、備えている。
【０００３】
そして、第２ハウジングを第１ハウジングに仮保持させた状態でレバーを一方向に操作することで、第２ハウジングが第１ハウジングに引き込まれ、第１ハウジングと第２ハウジングとが嵌合するように構成されている。一方、第２ハウジングを第１ハウジングに嵌合させた状態でレバーを逆方向に操作することで、第２ハウジングが第１ハウジングから引き抜かれ、第１ハウジングと第２ハウジングとの嵌合が解除されるように構成されている。
【０００４】
このように、レバー式コネクタを用いることで、第１ハウジングに対する第２ハウジングの挿抜をレバーによって補助することができるようになっている。
【０００５】
さらに、第１ハウジングには第１メイン端子が設けられており、第２ハウジングには第１メイン端子に接離する第２メイン端子が設けられている。そして、第２ハウジングを第１ハウジングに嵌合させることで第１メイン端子と第２メイン端子とが導通し、第２ハウジングを第１ハウジングから離脱させることで第１メイン端子と第２メイン端子とが離間するようにしている。このように、特許文献１に開示のレバー式コネクタには、第１メイン端子と第２メイン端子とで構成されて、メイン回路のオン・オフを切り替えるメインスイッチが設けられている。
【０００６】
また、第１ハウジングには第１サブ端子が設けられており、レバーには第１サブ端子に接離する第２サブ端子が設けられている。そして、レバーを一方向に回動させることで第１メイン端子と第２メイン端子とが導通し、他方向に回動させることで第１メイン端子と第２メイン端子とが離間するようにしている。このように、特許文献１に開示のレバー式コネクタには、第１サブ端子と第２サブ端子とで構成されて、サブ回路のオン・オフを切り替えるサブスイッチが設けられている。
【０００７】
そして、第２ハウジングを第１ハウジングに嵌合させた状態でレバーを逆方向に操作した際に、サブスイッチがオン状態からオフ状態に切り替えられた後にメインスイッチがオン状態からオフ状態に切り替えられるようにしている。
【０００８】
さらに、特許文献１では、サブスイッチのオン状態からオフ状態への切り替えと、メインスイッチのオン状態からオフ状態への切り替えとの間にタイムラグが生じるようにしている。
【先行技術文献】
【特許文献】
【０００９】
特開２０２０－２０２０２８号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
このようなレバー式コネクタにおいては、サブスイッチのオン状態からオフ状態への切り替えと、メインスイッチのオン状態からオフ状態への切り替えとの間に生じるタイムラグをより確実に確保できるようにするのが好ましい。
（【００１１】以降は省略されています）
